大家好，我是左工，前面我们已经搭建了英飞凌Aurix系列TC334的开发环境。今天我们来聊聊如何运用其Port外设实现对板载LED灯珠的亮灭控制。

前言

TC334使用Port模块控制引脚的输入和输出及片外与片内模块信号的映射。Port模块也称为端口，TC334为了管理众多的Pin脚，将各个Pin进行分组由对应的Port模块进行管理，如P00就包含了P00.0~P00.9等端口。对于每个非特殊的Pin引脚，输出模式可选择推挽输出和开漏输出，根据端口控制的不同，可配置为通用输出和复用输出。其中通用输出是指该Pin引脚的输出电平直接由程序写入端口输出寄存器进行控制，例如我们今天将用到的通用推挽输出模式，写入寄存器输出高低电平控制外部LED的亮灭。

一、工程创建

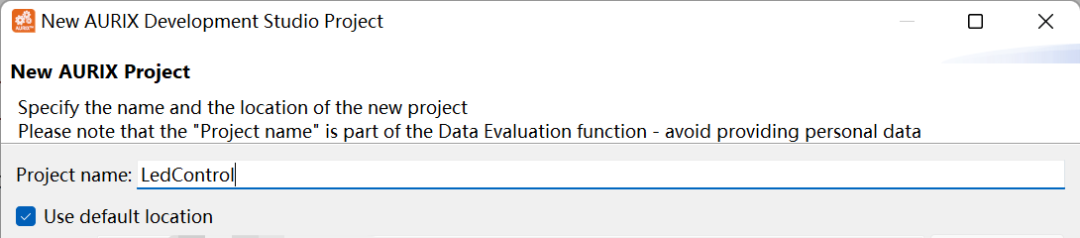

利用上一节文章“搭建英飞凌Aurix系列TC334芯片免费开发工具链”中所描述的方法创建一个名为“LedControl”的工程，如下图所示。

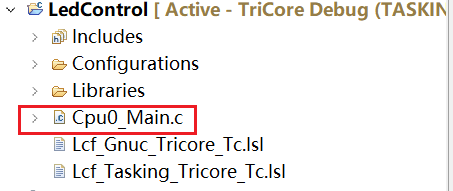

工程创建完成后，我们会在导引栏中看见如下文件和文件夹。其中文件“Cpu0_Main.c”就是我们本次需要操作的文件。

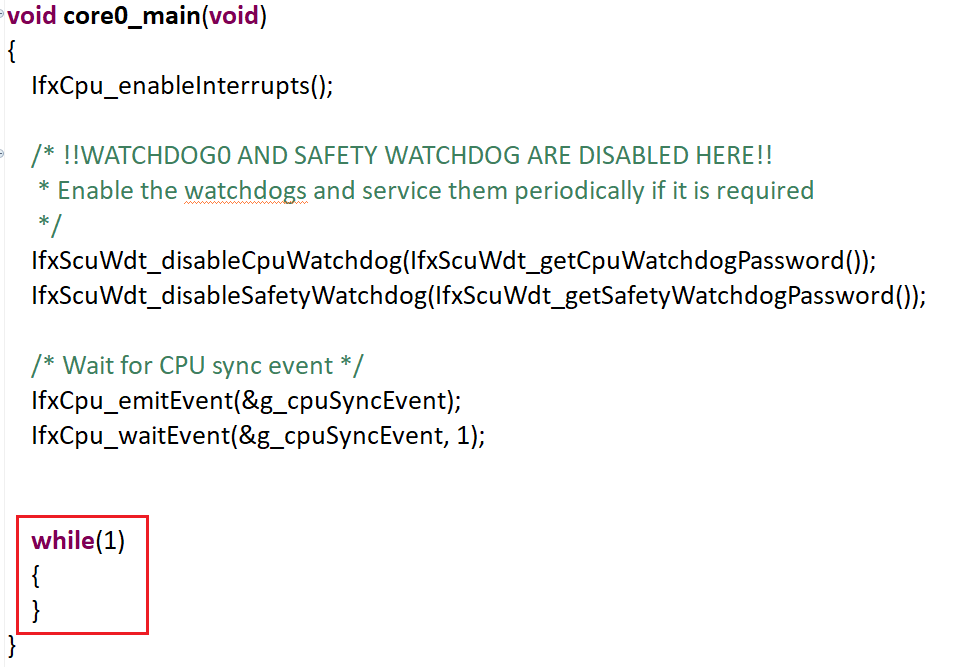

我们双击打开该文件，找到主函数“core0_main”，TC334运行后，将首先运行该函数。我们可以看见该函数里面有一个while循环。我们将把代码写在这个while循环附近。

用如下代码替换上图中被红色框标出的while循环。

IfxPort_setPinMode(&MODULE_P02,5,IfxPort_Mode_outputPushPullGeneral);
while(1)
{
   for(int i = 0;i<20*1000*1000;i++);
   IfxPort_setPinState(&MODULE_P02,5,IfxPort_State_toggled);
}

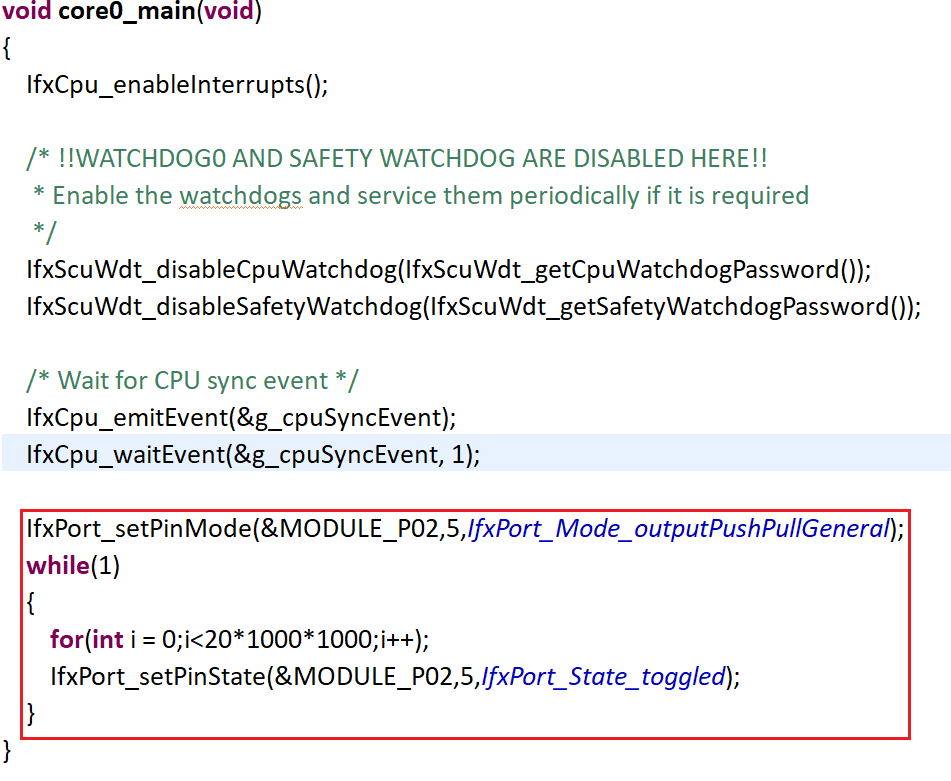

添加完成后如下图所示。

添加完成后，我们本次实验所有代码就写完了，很简单吧。那么这几行代码是什么意思呢？

IfxPort_setPinMode(&MODULE_P02,5,IfxPort_Mode_outputPushPullGeneral);

上面这行代码中“&MODULE_P02,5”表示设置P02.5端口，这与硬件原理图中的端口对应。“IfxPort_Mode_outputPushPullGeneral”意思是将P02.5端口设置为推挽输出。

for(int i = 0;i<20*1000*1000;i++);

上面一行代码起到唯一作用就是拖延时间，让芯片忙一会儿，也就同步延时。通过调整“20*1000*1000”的大小，可以改变LED灯的闪烁频率。

IfxPort_setPinState(&MODULE_P02,5,IfxPort_State_toggled);

最后一行代码的作用将P02.5端口的输出状态翻转，从而实现LED灯的亮灭。

二、下载调试

程序编写完毕后，我们点击任务栏中的编译按钮。

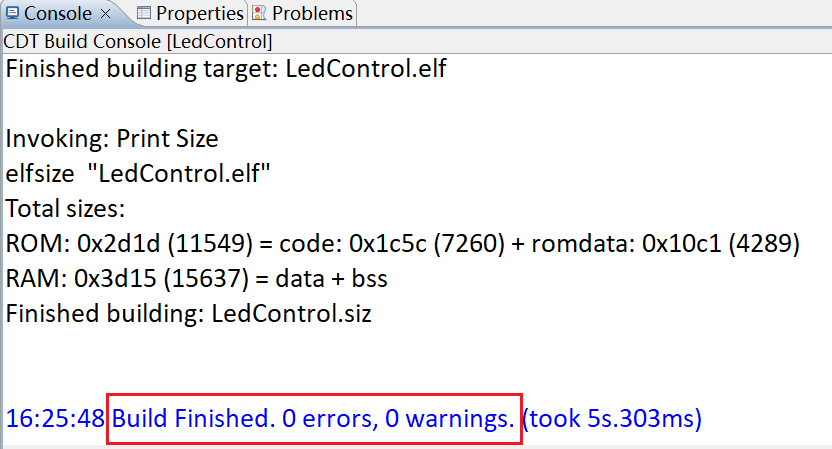

编译完成后，在输出窗口可以看见“编译完成，无错误，无警告”的字样。

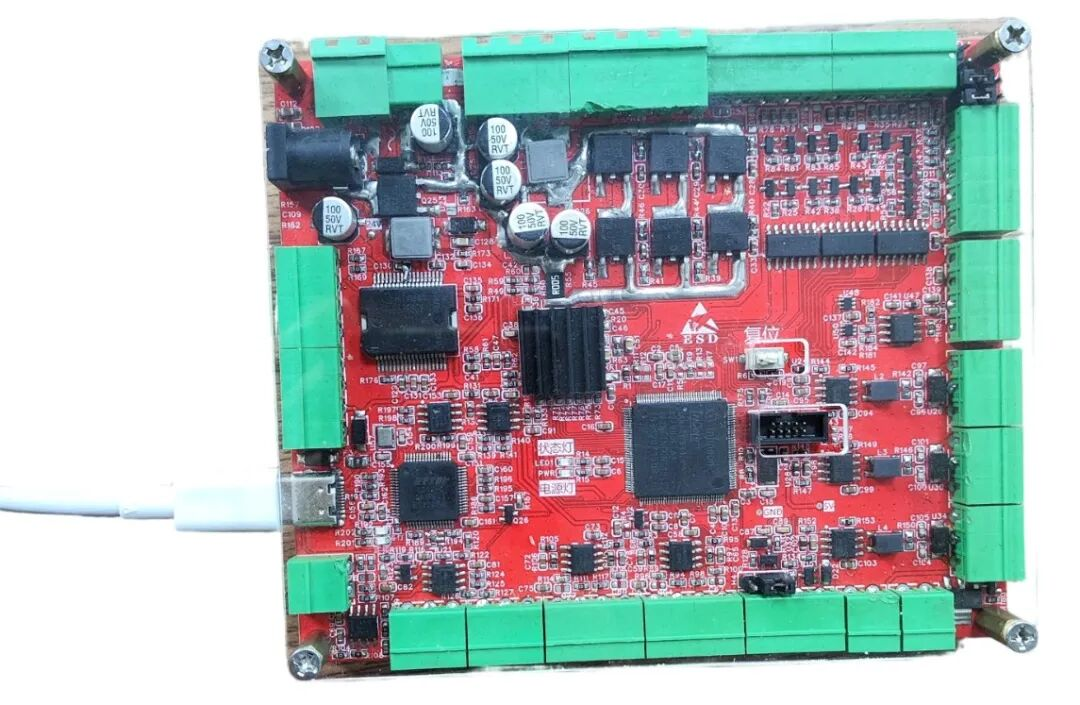

然后我们通过Type-C将测试板与你的电脑相连。

点击任务栏中的下载按钮。

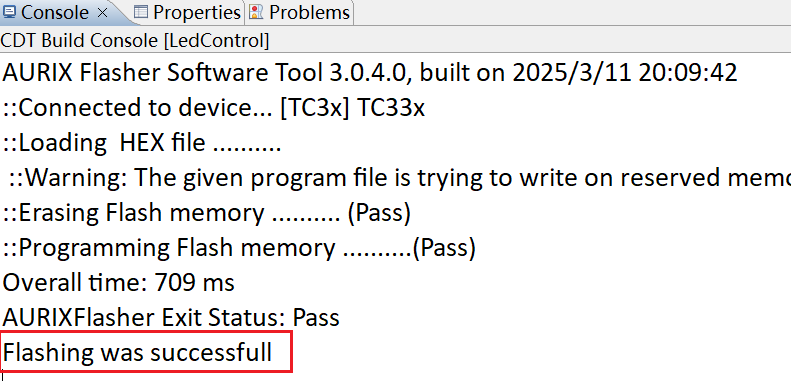

下载完成后，在输出窗口可以看见“下载成功”的字样。

此时你就能看见LED等闪烁了。

总结

今天我们介绍了如何运用TC334芯片Port外设实现对板载LED灯珠的亮灭控制。后续我们将继续介绍如何完成该芯片底层其他基础模块的基本配置，包括CAN通讯模块，ADC采样模块等。敬请收藏关注。
