一分钟了解PLC 数据采集网关
·
型号：SSF-BOX-200
第一章 产品概述

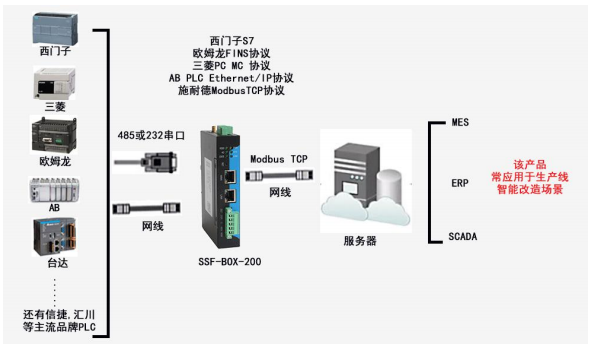

PLC 数据采集网关型号 SSF-BOX-200，是天津三石峰科技有限公司推出的工业级 PLC 数
据采集网关（以下简称盒子或网关），主要用于各种品牌 PLC 数据采集，数据通过 MQTT 和
Modbus TCP 协议上传服务器、MES/ERP/SCADA 等软件平台，为用户提供一种简单可靠的数
据采集方案。该网关不需要修改 PLC 程序，不影响 PLC 运行，只需要用户有 PLC 点表，通
过 PLC 自身私有协议访问内存，读取数据。尤其适用于已经运行的 PLC 或者产线数据的读
取，生产线的智能化改造项目。

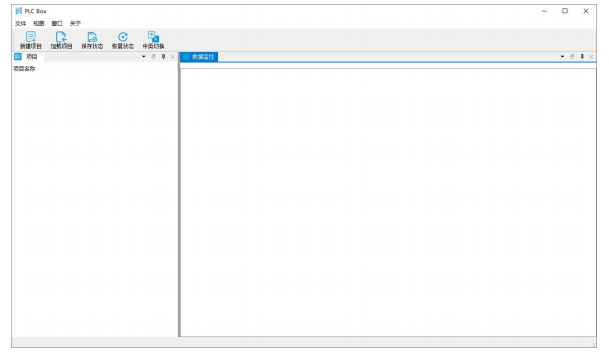

1.1. PLCBOX 软件
PLCBOX 软件是 SSF-BOX-200 网关的配套软件，可以实现配置 PLC 采集信息、MQTT 服
务器配置、监控采集数据等功能
第二章 硬件说明

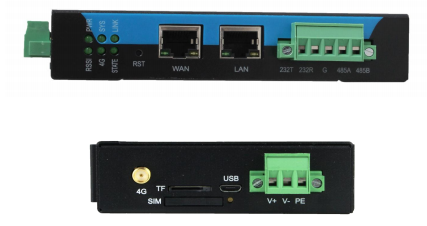

2.1. 产品外观
2.2. 产品接口
·天线接口：4G 天线。
·SIM 卡接口：支持移动、电信、联通 2、3、4G。
·TF 卡接口：可以插 TF 卡。
·WAN 口：用于联网。
·LAN 口：用来接 PLC。
·电源端子接口：网关供电。
·Reload 按键：长按 3~10s 设备恢复出厂设置。
·COM1：端子接法通用串口 RS485/RS232。
2.2.1. SIM 卡接口
SIM 卡槽位于设备顶部，用户可用φ2.0 左右的螺丝刀或其它可伸入物品将卡托推出，本卡
托为标准尺寸 SIM 卡，如果使用 Micro SIM 卡或者 Mini SIM 卡，需要配备相应的卡托。
2.2.2. WAN 口
设备提供 1 个 WAN 口，可用于连接互联网。
2.2.3. LAN 口
设备提供 1 个 LAN 口，连接 PLC 或连接扩展交换机。
2.2.4. 电源端子
V+、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。
2.2.5. Reload 按键
长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN 口默认 IP 为 192.168.1.37。
2.2.6. COM1
插拔式接线端子，支持一路 RS485/RS232。
2.3. 指示灯
·Power 灯：常量表示供电正常。
·Sys 灯：设备工作正常时闪烁。
·4G 灯：4G 通讯正常。
·Link 灯：表示已连接 MQTT 服务器。
·RSSI：灭表示 4G 信号差，
亮 1 秒灭 3 秒表示 4G 信号百分之三十，
亮 1 秒灭 1 秒表示 4G 信号百分之六十。
常亮表示 4G 信号强。
·STATE 灯：预留。

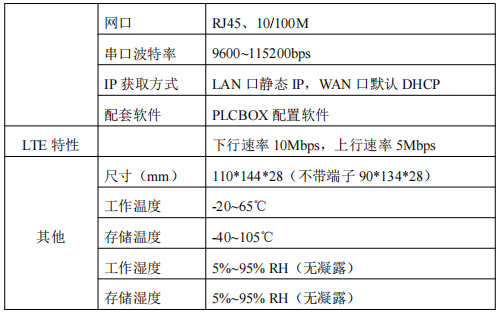

2.4. 基本参数
具体操作配置可主页s
