1. 概述

电子元件的封装其实就是把像半导体芯片、集成电路或者晶体管这样的电子部件用一种保护性的材料包起来，然后提供一种方式，让这些部件能够轻松地连接到电路板上。这个过程既保护了电子部件，又让它们能够在电路中发挥作用。

若要简略地对封装方式进行分类，可以将其大致划分为两种类型：

• 插件
• 贴片

例如，考虑以下两种LED，它们具有相同的激发电压和功率。然而，为了适应不同的安装需求，它们会采用两种不同的封装方式。

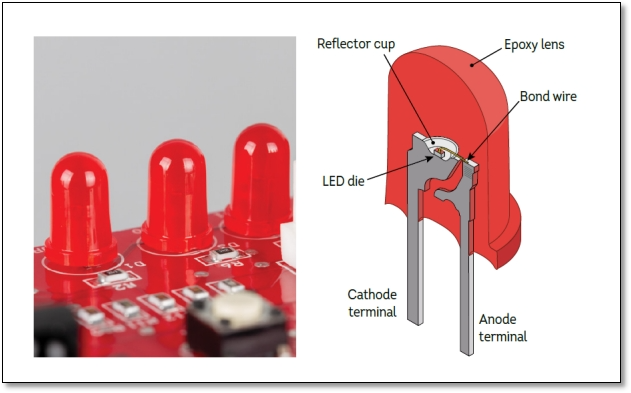

LED插件封装。

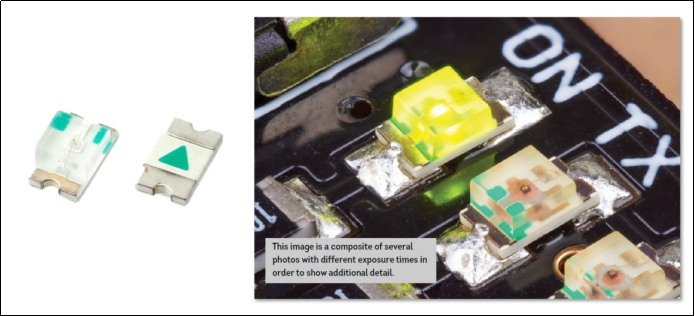

LED贴片封装

在PCB设计中，插件封装和贴片封装之间一个关键的区别在于：插件封装的元件需要在PCB上进行打孔处理，以便安装，而贴片封装的元件则无需此项操作。

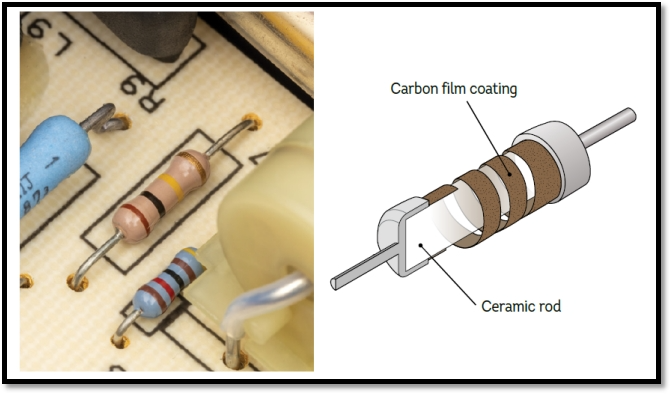

电阻的插件电阻

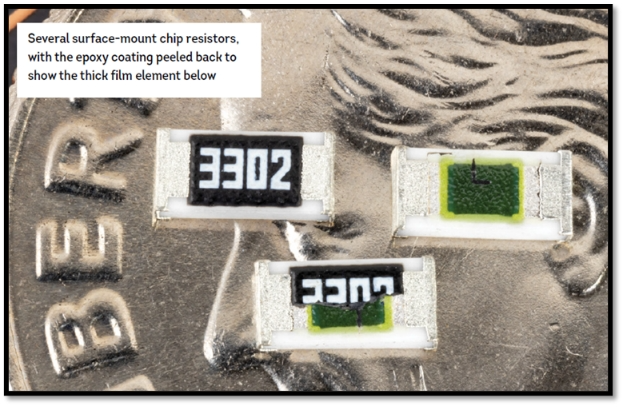

电阻的贴片封装

2.贴片元件的几何尺寸封装类型

贴片元件（SMD/SMC）的封装类型繁多，主要根据尺寸、引脚形式、功能需求分类。这里我们主要以尺寸大小进行分类，比如说0201、0402、0603、0805、1206等（英制，单位：英寸）。

下面是尺寸阶梯表

英制代码	公制代码	实际尺寸 L×W (mm)	常用称呼	典型应用举例
0075	0201M	0.3 × 0.15	超微0201	超密手机模块
01005	0402M	0.4 × 0.2	01005	苹果A-series
0201	0603M	0.6 × 0.3	0201	蓝牙耳机
0402	1005M	1.0 × 0.5	0402	常规便携产品
0603	1608M	1.6 × 0.8	0603	工控、车载
0805	2012M	2.0 × 1.25	0805	电源模块
1206	3216M	3.2 × 1.6	1206	高功率电阻
1210	3225M	3.2 × 2.5	1210	大容量电容
2010	5025M	5.0 × 2.5	2010	功率电感
2512	6432M	6.4 × 3.2	2512	电流检测电阻

解释：“0402 封装”就是“长 0.04 英寸、宽 0.02 英寸（≈1.0 mm × 0.5 mm）的贴片元件尺寸代码。再根据上表的公制和英制单位的转换可知，这是一颗“1 mm 长、0.5 mm 宽”的小贴片。

3.IC芯片的常见封装

1.概述

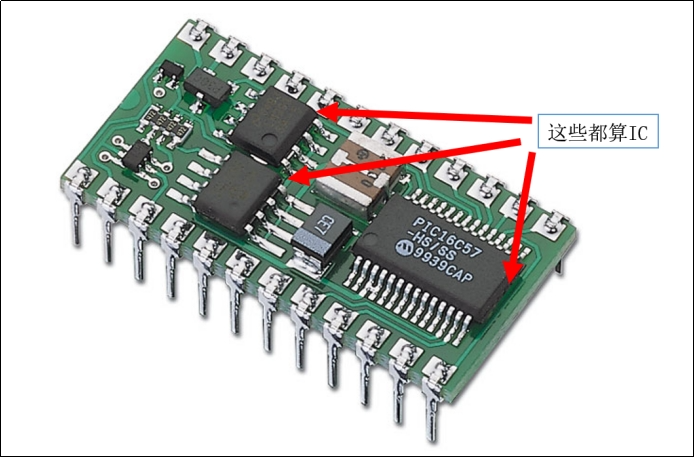

集成电路（IC，Integrated Circuit），亦称为IC芯片，通常是PCB（印刷电路板）上那些较大的黑色部件。这类元件特征在于具有两个或更多的引脚，其中每个引脚承担着不同的功能。IC芯片内部嵌入了精密设计的复杂电路，包括晶体管、电阻、电容等基本电子元件。这些芯片大多由半导体材料如硅制造而成。集成电路技术极大地减小了电路的体积与成本，同时也显著提升了电子设备的性能。因此，它们成为现代电子技术不可缺少的核心组成部分。

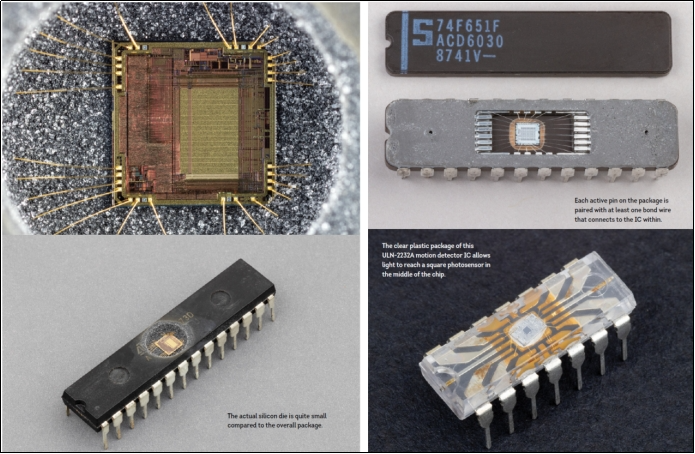

2.DIP封装格式-蜈蚣（直角）-可插拔

DIP（Dual In-line Package）双列直插封装：一种传统的封装形式，元件有两排平行的引脚，适合于穿孔安装在PCB上。

比如说STC89C52RC芯片

3.SOP封装格式——蜈蚣-弯脚

SOP（Small Outline Package）封装 是一类“两侧出脚、鸥翼形引脚”的表面贴装 IC 封装总称。它把传统 DIP 的直插脚改短并向外弯折，直接贴在 PCB 表面，从而大幅缩小体积、提升布线密度。

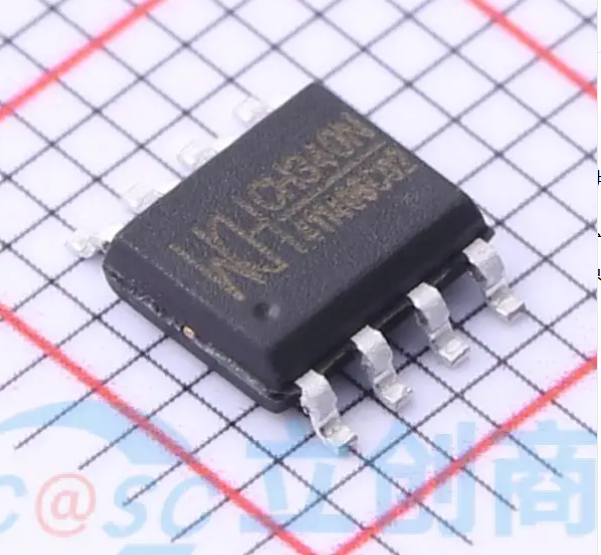

比如说CH340N芯片

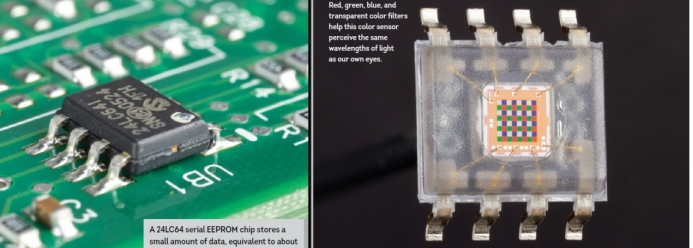

4.SOIC封装格式

SOIC（Small Outline Integrated Circuit）小型轮廓封装：是一种集成电路的封装类型，特点是小型轮廓封装。这种封装通常用于贴片技术，意味着它们是为了直接贴装到印刷电路板（PCB）上而设计的，而不是通过孔插装。

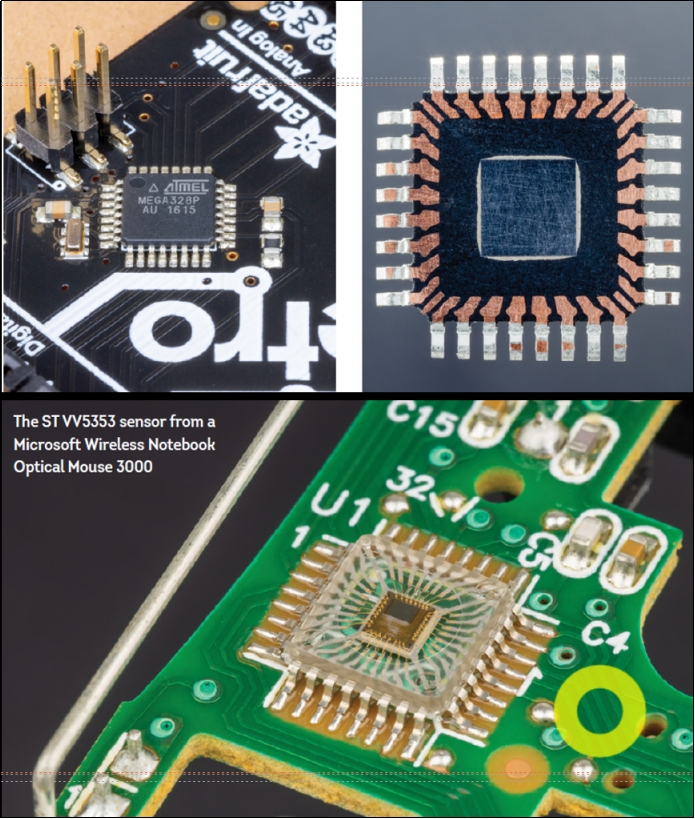

5.QFP封装格式——千足虫-四周有脚

QFP（Quad Flat Package）四边扁平封装：四边都有引脚的封装，通常用于集成电路，提供较高的引脚数目，适合复杂的电路设计。

比如说STM32F407ZET6芯片

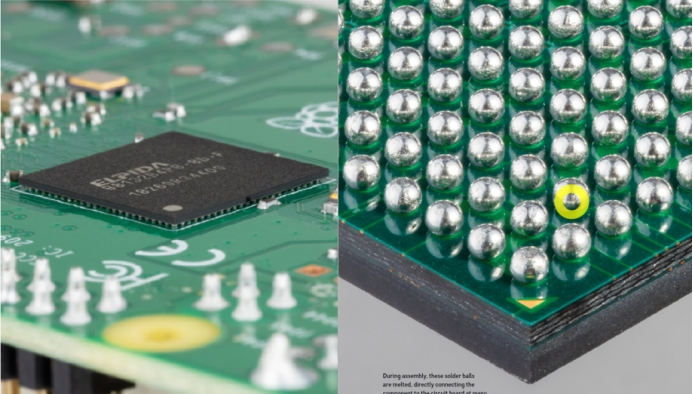

6.BGA封装格式——没脚-肚子上有球

BGA（Ball Grid Array）球栅阵列封装：在元件底部使用网格形式的球形引脚，能提供更高的引脚密度，对于高性能、多引脚的集成电路尤其适用。

7.QFPN/QFN封装格式——没脚-没球

QFN（Quad Flat No-lead，方形扁平无引脚封装）是一种无引脚表面贴装封装，广泛应用于现代集成电路，尤其是高频、高功率、小尺寸需求的芯片（如MCU、DC-DC转换器、射频IC、功率器件等）。以下是其关键特点：

• 无引脚：焊盘直接裸露在封装底部（无向外延伸的引脚），减少寄生电感/电容，适合高频应用（如GHz级射频芯片）。
• 中央散热焊盘（Exposed Pad）：底部中央的大面积金属焊盘直接焊接至PCB，提供高效散热路径（如TI的TPS系列电源芯片）。
• 紧凑尺寸：比QFP更薄（典型高度0.8-1.0mm），引脚间距小（0.4-0.65mm），适合高密度PCB布局（如手机、穿戴设备）。

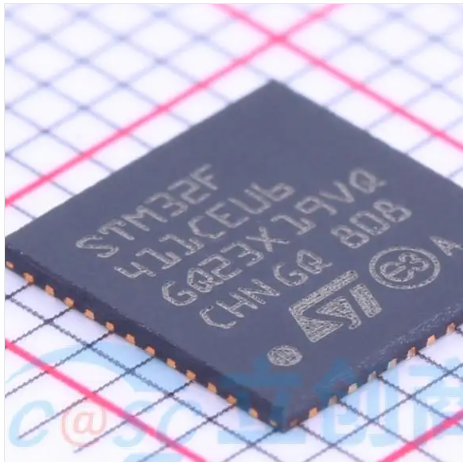

比如说STM32F411CEU6芯片
