一、描述：l35*38o6-7573x同步芯片

12v升48v 60v/5A-20A同步整流大功率升压电源芯片AH6966广泛应用在：高压模拟/数字系统、电池供电设备、电动自行车转换器 、 高压模拟/数字系统 、工业控制系统 、 电信电源系统 、便携式移动设备、逆变器系统 。

二、简介：

AH6966 是一款高压大电流升压型同步整流 DC-DC 电源管理芯片，内部集成基准电源、振荡器、误差放大器、逐周限流控制、半桥驱动等功能，非常适合高压大电流场合应用，配合外部高压 MOS 管最高能支持600V 电源电压输出。
三、特性 ：
✅升压同步整流方案，支持高压大电流方案

✅ 外接一个电容可设置工作频率(0-300KHz)

✅ 2 脚 EN 外部电阻可灵活调整启动、关闭电压

✅ 输出电流：持续20A（峰值30A），功率可达1200W（60V×20A），完全满足5A-20A区间需求

✅UVLO 欠压锁定功能:
                        Vcc引脚端的开启电压3.65V
                        Vcc 引脚端的关闭电压 3.6V
✅逐周限流控制

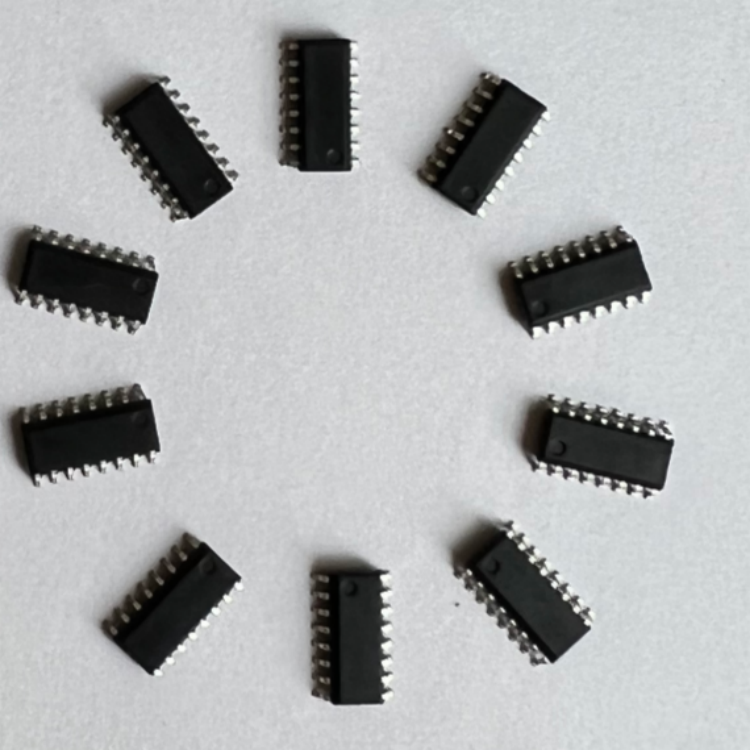

✅封装形式。SOP16

📊 典型应用电路设计（12V→60V/10A）

输入：12V DC → [C1=100μF/50V] → AH6966_VIN
├─ 功率电感：L=47μH/30A（饱和电流需＞25A，推荐铁硅铝磁芯）
├─ 外置MOS：高端AON7400（4.5mΩ）+ 低端BSC098N06NS3（9.8mΩ）
├─ 反馈电阻：R1=200kΩ，R2=10kΩ（分压比21:1，输出60V）
└─ 输出：60V/10A → [C2=470μF/100V固态电容] + [C3=10μF陶瓷电容]

🛠️ 应用场景与注意事项

典型场景：

✅工业自动化：12V蓄电池升压60V驱动伺服电机

✅新能源：光伏板12V转60V储能系统

✅电动车辆：12V电池升压60V给控制器供电

目前AH6966已在华为工业电源模块、大疆农业无人机电池系统中批量应用，工业级可靠性经过验证。如果你需要具体的BOM清单或PCB参考设计，可以告诉我你的输出电流需求（如5A/10A/20A），我可以提供更详细的参数配置。
