本文聚焦低照度图像增强领域，深入解析Retinex理论及其三大经典变种——单尺度SSR、多尺度MSR、色彩恢复MSRCR的算法原理，并提供完整Python实现代码。通过拆解图像「照度分量」与「反射分量」的分离逻辑，结合高斯滤波、对数变换等操作，帮助读者理解如何平衡动态范围压缩、边缘增强与颜色恒常性，最终实现低照度图像的有效增强。

一、Retinex理论基础

Retinex（Retina-Cortex，视网膜-皮层）算法由Edwin H. Land于1963年提出，其核心灵感来源于人类视觉系统的色彩恒常性——人眼能在不同光照条件下感知物体的固有颜色（如白墙在阳光下和阴影里都被感知为白色）。

1.1 图像分解模型

Retinex理论认为，原始图像可分解为「照度分量」与「反射分量」的乘积：
$$I(x,y)=R(x,y)\cdot L(x,y)$$

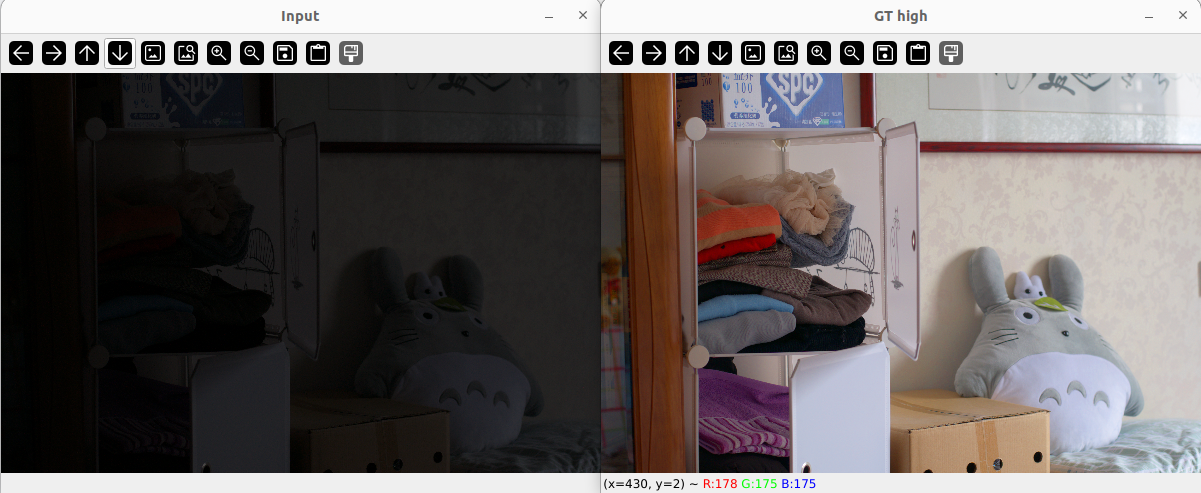

• (I(x,y))：相机捕获的原始低照度图像；
• (L(x,y))：照度分量（环境光照射，反映光线的明暗变化，通常是缓慢平滑的）；
• (R(x,y))：反射分量（物体的固有属性，包含细节与真实颜色，是我们需要保留的目标）。

1.2 对数域转换

由于人类对亮度的感知更接近对数特性（强光下亮度变化的感知敏感度降低），将公式转换到对数域（把乘法转为加法，简化计算）：
$$i(x,y)=r(x,y)+l(x,y)$$
其中：

• (i = \log(I))、(r = \log®)、(l = \log(L))；
• 目标：从(I)中估计(L)，并分离出(R)（即增强后的图像）。

二、Retinex核心算法

Retinex的本质是通过滤波估计照度分量(L)，再通过对数减法分离反射分量(R)。根据滤波尺度的不同，衍生出三大经典算法：

2.1 单尺度Retinex（SSR）：基础款

2.1.1 算法原理

SSR（Single Scale Retinex）是Retinex的基础实现，核心逻辑是：

1. 用单尺度高斯滤波估计照度分量(L)（高斯核越大，滤波越平滑，对应照度的慢变化）；
2. 通过对数减法分离反射分量(R)；
3. 将结果量化到0-255范围。

关键公式：

• 高斯核定义（尺度由(\sigma)控制，(\sigma)越大，滤波越平滑）：
  $$G_{\sigma }(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$$
• 照度分量估计（高斯滤波）：
  $$L(x,y)=I(x,y)\ast G_{\sigma }(x,y)$$
  （(*)表示卷积操作）
• 反射分量分离（对数域）：
  $$r(x,y)=\log (I(x,y))-\log (L(x,y))$$
• 结果量化（映射到0-255）：
  $$R(x,y)=\text{normalize}(r(x,y),0,255)$$

2.1.2 Python实现

import cv2
import numpy as np

## SSR
def SSR(img, sigma):
    img_log = np.log1p(np.array(img, dtype="float") / 255)
    img_fft = np.fft.fft2(img_log)
    G_recs = sigma // 2 + 1
    result = np.zeros_like(img_fft)
    rows, cols, deep = img_fft.shape
    for z in range(deep):
        for i in range(rows):
            for j in range(cols):
                for k in range(1, G_recs):
                    G = np.exp(-((np.log(k) - np.log(sigma)) ** 2) / (2 * np.log(2) ** 2))
                    result[i, j] += G * img_fft[i, j]
    img_ssr = np.real(np.fft.ifft2(result))
    img_ssr = np.exp(img_ssr) - 1
    img_ssr = np.uint8(cv2.normalize(img_ssr, None, 0, 255, cv2.NORM_MINMAX))
    return img_ssr

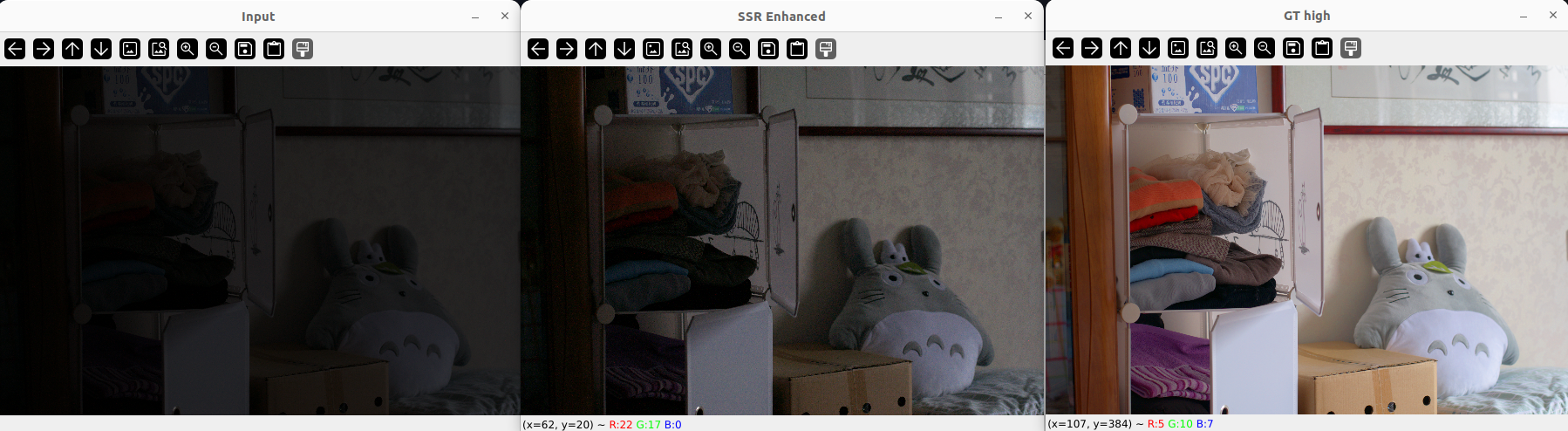

# 测试代码
if __name__ == "__main__":
    input_img = cv2.imread("image/low.png")
    gt_img = cv2.imread("image/high.png")

    enhanced_img = SSR(input_img, 7)

    cv2.imshow("Input", input_img)
    cv2.imshow("SSR Enhanced", enhanced_img)
    cv2.imshow("GT high", gt_img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

2.2 多尺度Retinex（MSR）：平衡款

为解决SSR的尺度依赖问题，MSR（Multi-Scale Retinex）通过多尺度高斯核融合，平衡细节保留与噪声抑制。

2.2.1 算法原理

MSR的核心逻辑是：

1. 用3个不同尺度的高斯核（小、中、大）分别计算SSR；
2. 对3个结果均等加权融合（各占1/3）；
3. 量化到0-255范围。

关键公式（(N=3)为尺度数量）：
$$r_{\text{MSR}}=\frac{1}{3}\sum _{i=1}^3\left[\log (I)-\log (I\ast G_{{\sigma }_i})\right]$$
其中(\sigma_1 < \sigma_2 < \sigma_3)（如([15, 101, 301])），分别对应细节、纹理、全局亮度。

2.2.2 Python实现

import numpy as np
import cv2

## MSR
def MSR(img, scales):
    img_log = np.log1p(np.array(img, dtype="float") / 255)
    result = np.zeros_like(img_log)
    img_light = np.zeros_like(img_log)
    r, c, deep = img_log.shape
    for z in range(deep):
        for scale in scales:
            kernel_size = scale * 4 + 1
            # 高斯滤波器的大小，经验公式kernel_size = scale * 4 + 1
            sigma = scale
            img_smooth = cv2.GaussianBlur(img_log[:, :, z], (kernel_size, kernel_size), sigma)
            img_detail = img_log[:, :, z] - img_smooth
            result[:, :, z] += cv2.resize(img_detail, (c, r))
            img_light[:, :, z] += cv2.resize(img_smooth, (c, r))
    img_msr = np.exp(result+img_light) - 1
    img_msr = np.uint8(cv2.normalize(img_msr, None, 0, 255, cv2.NORM_MINMAX))
    return img_msr

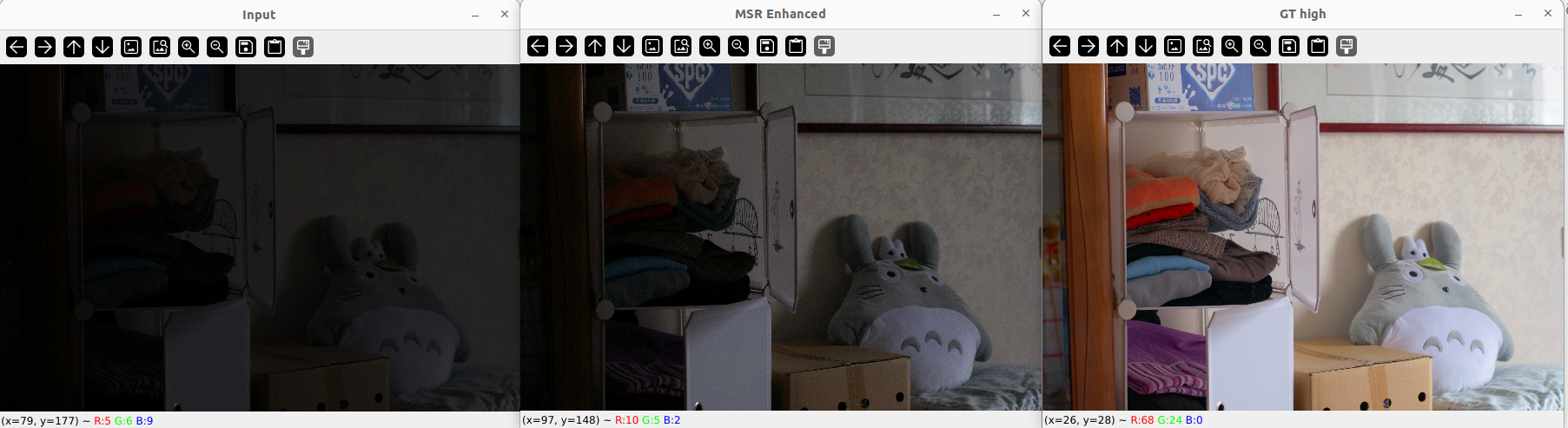

if __name__=="__main__":
    input_img = cv2.imread("image/low.png")
    gt_img = cv2.imread("image/high.png")

    enhanced_img = MSR(input_img, [80, 200])

    cv2.imshow("Input", input_img)
    cv2.imshow("MSR Enhanced", enhanced_img)
    cv2.imshow("GT high", gt_img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

2.3 色彩恢复Retinex（MSRCR）：终极款

为解决MSR的色彩失真问题，MSRCR（Multi-Scale Retinex with Color Restoration）在MSR基础上加入色彩恢复因子，通过「色比」（单通道与全通道之和的比值）保留颜色恒常性。

2.3.1 算法原理

MSRCR的核心改进是：

1. 计算MSR的反射分量(r_{\text{MSR}})；
2. 乘以色彩恢复因子(C(x,y))（用色比修正颜色）；
3. 通过简单颜色平衡（Simple Color Balance）拉伸对比度。

关键公式：

• 色彩恢复因子（(\alpha=125)、(\beta=46)为经验值）：
  $$C(x,y)=\beta \cdot \log \left(\alpha \cdot \frac{I(x,y)}{{\sum }_{c=1}^3{I}_c(x,y)}\right)$$
  其中(\sum_{c=1}^3 I_c(x,y))是RGB三通道之和（全通道亮度），(\frac{I}{\sum I})是色比（保留颜色恒常性）。
• MSRCR最终结果：
  $$r_{\text{MSRCR}}=r_{\text{MSR}}\cdot C(x,y)$$
• 简单颜色平衡（拉伸直方图两端的2%和3%像素，增强对比度）：
  $$R_{\text{final}}=\text{balance}(r_{\text{MSRCR}},s1=0.02,s2=0.03)$$

2.3.2 Python实现

import numpy as np
import cv2

## MSRCR
def MSRCR(img, scales, k):
    img_log = np.log1p(np.array(img, dtype="float") / 255)
    result = np.zeros_like(img_log)
    img_light = np.zeros_like(img_log)
    r, c, deep = img_log.shape
    for z in range(deep):
        for scale in scales:
            kernel_size = scale * 4 + 1
            # 高斯滤波器的大小，经验公式kernel_size = scale * 4 + 1
            sigma = scale
            G_ratio = sigma ** 2 / (sigma ** 2 + k)
            img_smooth = cv2.GaussianBlur(img_log[:, :, z], (kernel_size, kernel_size), sigma)
            img_detail = img_log[:, :, z] - img_smooth
            result[:, :, z] += cv2.resize(img_detail, (c, r))
            result[:, :, z] = result[:, :, z] * G_ratio
            img_light[:, :, z] += cv2.resize(img_smooth, (c, r))

    img_msrcr = np.exp(result + img_light) - 1
    img_msrcr = np.uint8(cv2.normalize(img_msrcr, None, 0, 255, cv2.NORM_MINMAX))
    return img_msrcr

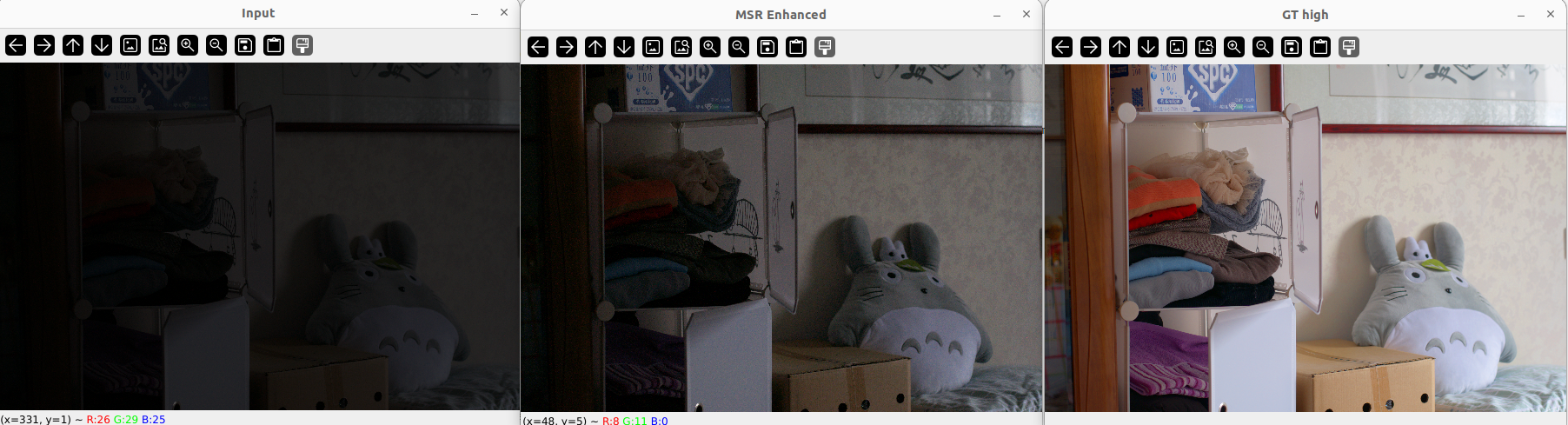

if __name__=="__main__":
    input_img = cv2.imread("image/low.png")
    gt_img = cv2.imread("image/high.png")

    enhanced_img = MSRCR(input_img,[15, 80, 200],12)

    cv2.imshow("Input", input_img)
    cv2.imshow("MSR Enhanced", enhanced_img)
    cv2.imshow("GT high", gt_img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

三、算法总结与对比

算法	核心改进	优点	缺点	适用场景
SSR	单尺度高斯滤波	计算快	尺度依赖，易噪声/丢细节	简单低照度场景
MSR	多尺度融合	平衡细节与平滑	易偏色	需要保留纹理的场景
MSRCR	色彩恢复+颜色平衡	颜色自然，细节丰富	计算复杂	要求颜色恒常的场景（如监控、遥感）
