迅为3403开发板是一款基于海思SD3403芯片的高性能嵌入式开发平台，专为智能视觉、图像处理和人工智能应用而设计。该开发板集成了强大的ISP（图像信号处理）单元、神经网络加速引擎和丰富的接口资源，为开发者提供了从图像采集到智能分析的全链路解决方案，广泛应用于安防监控、工业视觉、人工智能物联网（AIoT）等领域。

        凭借其卓越的ISP性能和10.4TOPSINT8神经网络算力，该开发板能够处理复杂的计算机视觉任务，并为开发者提供完整的软硬件开发环境，显著降低开发周期和成本。

iTOP-Hi3403核心板参数表

CPU	Hi3403
主频	四核ARM Cortex-A55@1.4GHz
内存	4GB
存储器	32GB EMMC
供电参数	5V
工作环境温度	-20~60度
存储环境温度	-20〜70度
工作环境湿度	10~75%RH
存储环境湿度	10~80%RH
连接器型号	80pin AXK5F80347YG AXK6F80347YG 0.5mm
连接器高度	1.5mm
核心板尺寸	6.50*5.0cm
NPU	高达10.4TOPS@INT8算力
系统支持	busybox、Ubuntu等系统
Uboot 版本	2020.01版本
内核版本	4.19.90版本

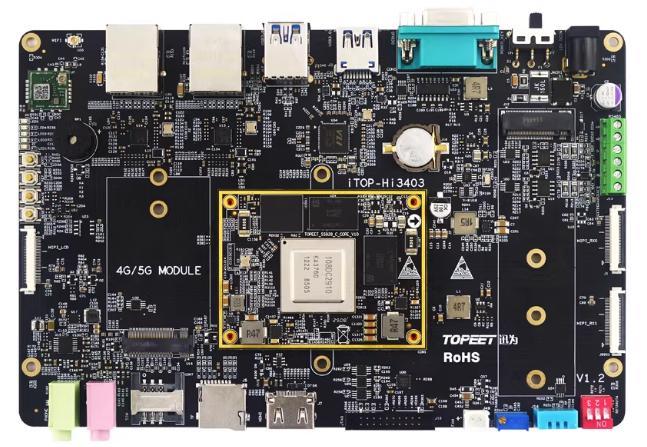

iTOP-Hi3403底板外观图

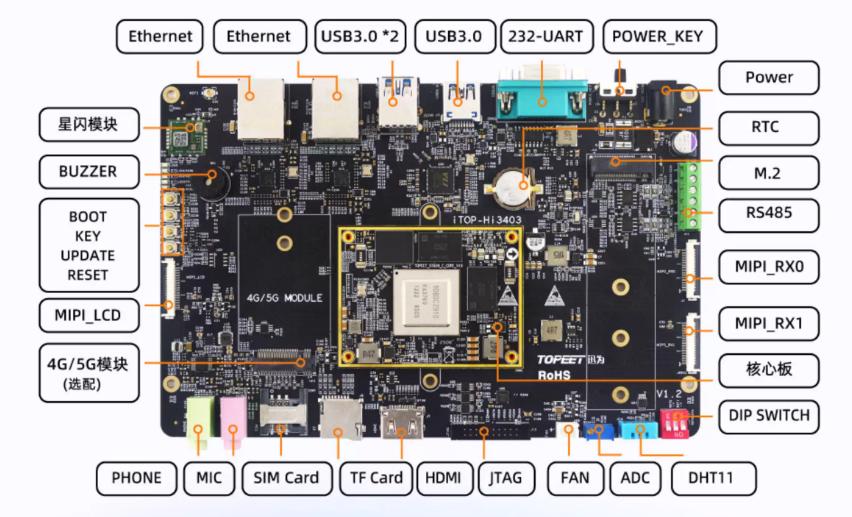

iTOP-Hi3403底板资源描述

iTOP-Hi3403底板接口说明

1 电源管理

底板电源为直流12V电源，由DC-005插座插入，JACK1是电源插座。然后经过SS_12D11G5G（立式直脚两档拨动开关），12v会由MP8759、ETA8113S2G转成5v、3.3V、1.8V。

2 纽扣电池电路

iTOP-Hi3403开发板的纽扣电池用来给RTC模块供电，保证在系统电源断电的情况下给 RTC模块提供持续的电源，HYM8563TS是实时时钟芯片，时钟芯片通过I2C和核心板通信。

3 USB3.0电路

开发板引出三路usb3.0 ，

4 wifi蓝牙电路

开发板板载 Wifi＆Bluetooth 一体模块，其型号为 RTL8733-CG。

5 TF卡电路

开发板上提供了一个自弹式 TF 卡座。

6 camera_mipi电路

iTOP-Hi3403开发板上有两路MIPI CSI摄像头接口。

7 LCD mipi接口电路

iTOP-Hi3403开发板上有一路MIPI DSI显示输出接口。

8 HDMI TX电路

iTOP-Hi3403开发板上提供了一路HDMI 2.0输出接口，分辨率最高可达4K@60fps。

9 千兆网电路

底板提供两路千兆以太网接口，使用 RGMII 接口形式与 PHY 芯片 RTL8211F 相连。由 RJ45 插座引出，插座型号为 HR911130C，内置隔离变压器。



10 音频电路

音频电路如下图所示：其中AUDIO_L和AUDIO_R为耳机孔的左右声道接口，AC_INR/N和AC_INR/P为 mic 输入接口。

11 4G/5G电路

iTOP-Hi3403开发板上同时提供了4G模块和5G模块的插槽，可按需进行选用。

12 PCIE 3.0电路

开发板板载一个 M.2接口，可以连接固态。

13 485电路

iTOP-Hi3403开发板板载了两路 RS485 接口。

14 按键电路

iTOP-Hi3403开发板板载了Key、reset、update按键。

15 led电路

电源指示灯LED2、LED3、LED5以及用户灯LED4。

16 FeRAM/EEPROM电路

17 ADC

18 FAN电路

风扇接口。

19 蜂鸣器

20 DHT11_DS18B20

21 调试串口电路

开发板预留了CON_DB9接口作为调试串口（CON5），可以连接串口控制台。

22 JTAG接口

3.4 iTOP-Hi3403底板机械尺寸

iTOP-Hi3403开发板机械尺寸如下图所示（单位：mm），若需要更详细的机械尺寸图，可查看网盘资料“iTOP-Hi3403开发板\01_【iTOP-Hi3403开发板】基础资料\01_硬件资料\02_底板资料\07_底板机械结构”路径下的pdf。
