01产品概述

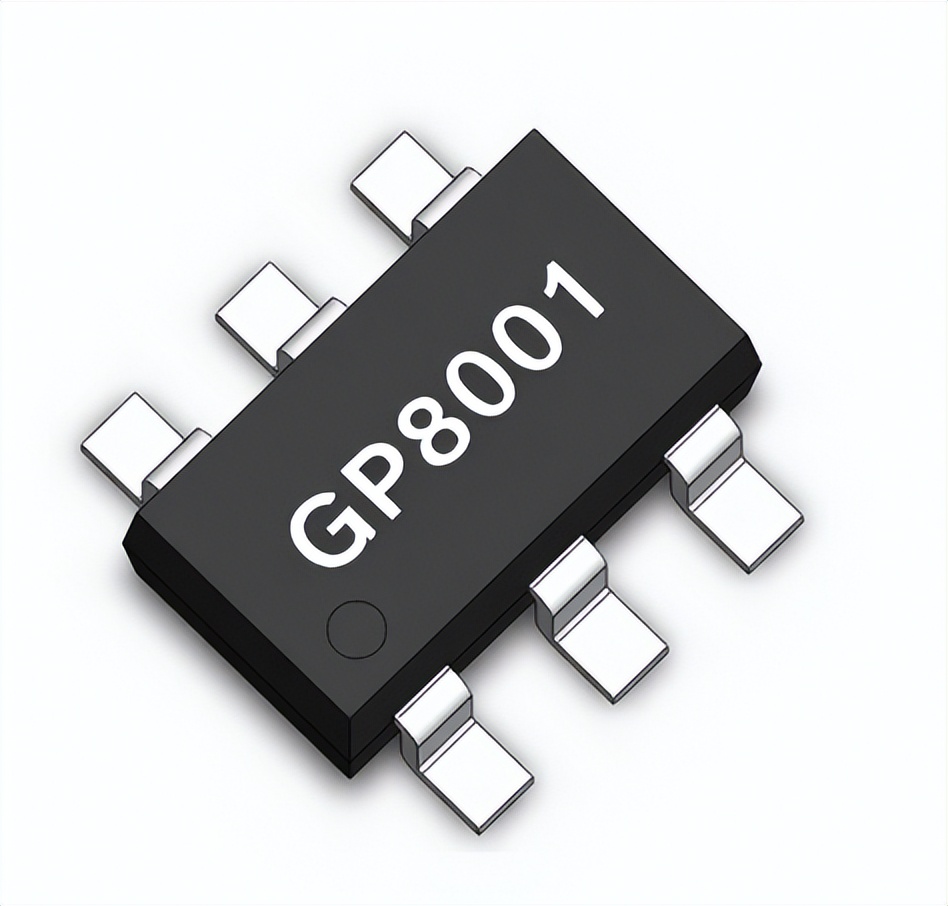

GP8001作为一款高性能的PWM转0-10V数模集成芯片，相当于一个PWM信号输入，模拟信号输出的DAC。此芯片可以将占空比为0%到100%的PWM信号线性转换成0-10.05V的模拟电压，并且输出满量程电压精度小于0.2%，同时SOT23-6L的小体积封装和极简的外围电路，满足对器件体积敏感的客户群体。

02应用场景

GP8001功能演示视频

1. 马达调速、LED调光
2. 逆变器、电源
3. 工业模拟信号隔离
4. .变频器、伺服调速

03产品特性

1.GP8001将0%-100%占空比的PWM信号输入，线性转换成0-10.05V的模拟电压输出。

2. 输入信号范围0%-100%

3.输入PWM信号的频率范围: 50Hz to 50KHz

4. 输入PWM信号高电平：2.7V-5.5V

5. 支持使能和关断输出0-10.05V功能

6.内置高性能低温漂基准，输出温度系数典型20ppm/℃

7. 输出满量程电压误差：< 0.2%（0.1% typ）

8.输出电压线性度误差：0.1% typ

9. 电压系数：<40ppm/V

10.电流系数：100ppm/mA typ

11. 驱动能力：10mA Max

12. 内置过流保护、低压保护

13. ESD能力： > 2KV

14.电源电压：11V - 32V

15.封装：SOT-23-6

16.功耗：<1.5mA

17.启动时间：<2ms

18.响应周期：三周期响应

19.建立时间：<200us

20.工作温度：-40°C to 85°C

04应用电路

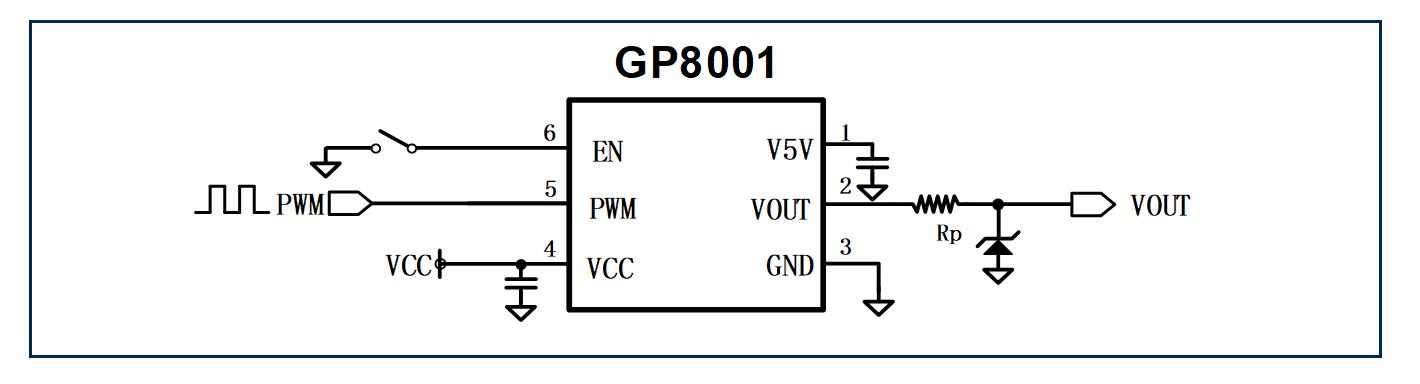

下图为标准推荐电路，实际使用请根据现场情况及设计指标进行调整优化。

注意：

1、V5V为内部稳压LDO输出，端口上必须接大于1uF的电容。

2、EN端口默认上拉，上拉电平2.7-5.5V，接地关闭输出。

3、VOUT作为板间接口使用时，必须要增加相应防护，来做好反接防护、浪涌保护、强干扰防护。

4、输出无需外接电容即可实现稳定。

5、输出的Rp电阻的保护电阻，建议使用0805及以上封装进行端口防护，也可以不接。

6、如果接电机或变频器控制，需要在基础电路的基础上增加抗干扰电路，π型滤波，共模电感（mH级），两侧电容1uF。

7、注意封装参照引脚说明

8、TVS选择单向，如SMBJ15A

注意：该图为PWM和输出之间的关系
