一、概述

VL822-Q7是VIA Lab（威盛电子旗下的子公司）推出的一款USB 3.1 Gen2集线器控制器，具有高度集成的特定应用设计。该芯片适用于各种高性能和空间有限的应用场景，如独立的USB集线器、笔记本/超极本对接站/端口复制器、桌面PC前面板、主板板上集线器和USB集线器复合设备等。

二、端口配置

• 上行端口：1个，支持10Gbps USB 3.1 Gen2操作。
• 下行端口：4个（或2个，根据具体配置），支持SuperSpeed Plus (10Gbps)、SuperSpeed (5Gbps)、High Speed (480Mbps)、Full Speed (12Mbps)和Low Speed (1.5Mbps)设备的任何组合。

三、封装与尺寸

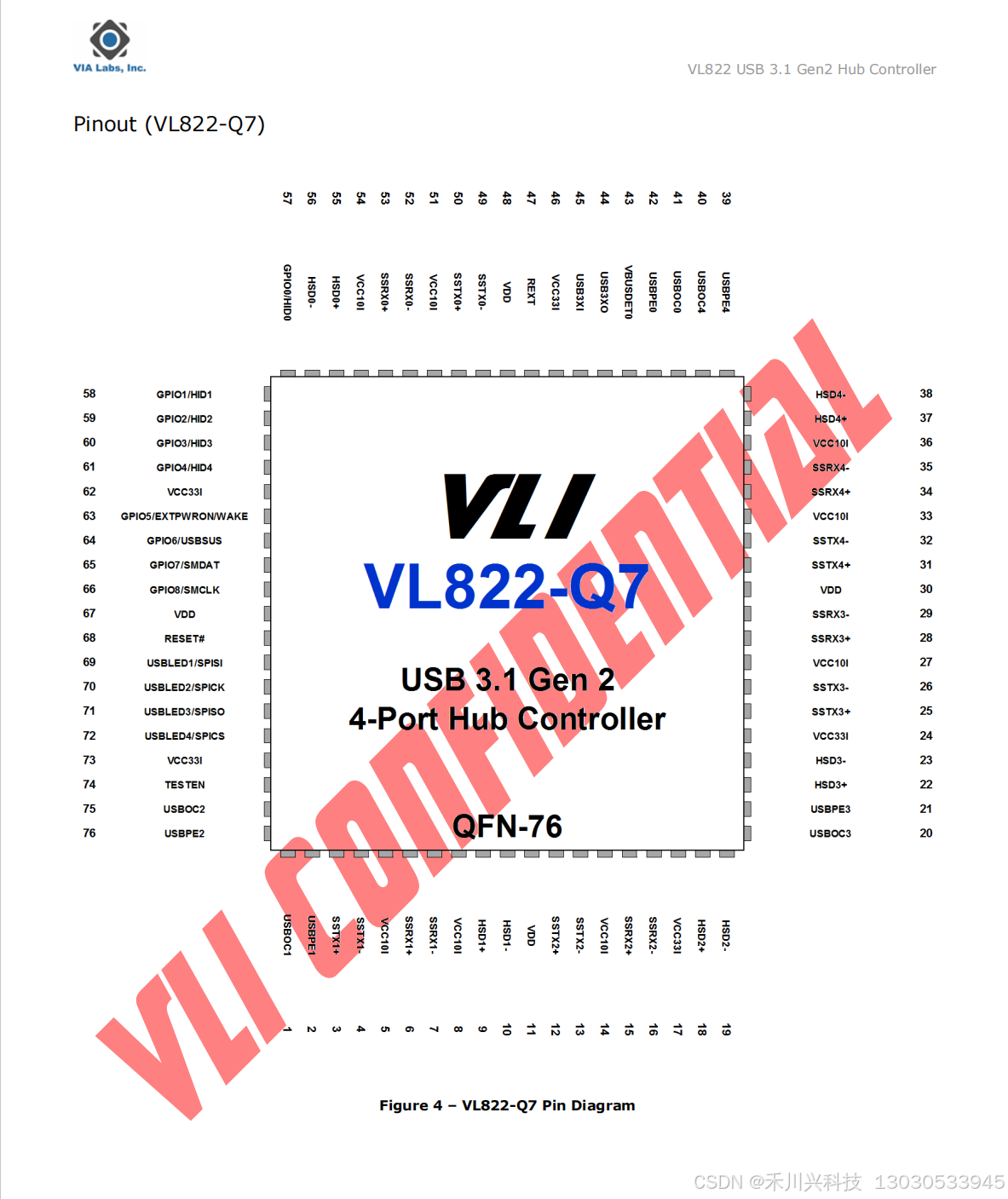

VL822-Q7采用QFN76封装，尺寸为9x9x0.85mm。相较于其他型号的VL822（如QFN88封装的VL822-Q8和QFN56封装的VL822-Q5），VL822-Q7在保持高性能的同时，提供了更小的封装尺寸，适合空间有限的应用场景。

四、性能特点

1. 数据传输速率：所有端口均支持10Gbps的USB 3.1 Gen2数据传输速率。
2. USB 2.0集线器：集成的USB 2.0集线器具有多个事务转换器，当多个全速设备同时使用时，能够提供更高的带宽和性能。
3. 兼容性：支持Windows、Mac OS X和各种Linux内核，无需额外的驱动程序。同时，它还兼容非x86设备以及支持USB集线器功能的平台，如智能手机、平板电脑和机顶盒等。
4. 10Gbps Mux集成：虽然VL822-Q7没有像QFN88封装的VL822-Q8那样集成10Gbps Mux，但其设计仍然非常适合数据型USB-C应用。在需要时，可以通过外部Mux实现相同的功能，同时节省板面积并提高信号完整性。
5. USB快速充电：支持USB快速充电功能，已配置设备的USB 2.0和USB 3.0当前限值分别为500mA和900mA。快速充电实现的电流限制通常在1000mA到2400mA之间，具体取决于设备和充电器的配置。
6. 灵活的固件架构：具有灵活的固件架构，支持现场更新和自定义功能。通过固件更改，可以调整USB配置、Tx均衡设置和GPIO行为等参数。
7. 媒体控制支持：在USB-PD替代模式应用中，VL822-Q7具有可选配置的USB广告牌设备和USB HID端点，以支持媒体控制按钮，如播放/暂停、音量上升/下降等。

五、技术规格

• 工作温度：-40°C至90°C
• 尺寸：9x9x0.85mm（QFN76封装）
• 兼容性：Windows、Mac OS X、各种Linux内核
• 其他特性：支持USB快速充电、灵活的固件架构、媒体控制支持等

六、应用场景

VL822-Q7适用于各种USB集线器应用，如独立的USB集线器、笔记本/超极本对接站/端口复制器、桌面PC前面板、主板板上集线器和USB集线器复合设备等。其高性能、小封装和广泛兼容性使其成为这些应用场景的理想选择。
