在机器视觉领域，当你的任务涉及到精密尺寸测量、高精度定位或存在高度变化物体的检测时，普通镜头带来的透视误差（近大远小效应）就成了拦路虎。这时，远心镜头就是你不可或缺的利器。它能提供近乎平行的光线路径，确保物体在景深范围内移动时，其在图像中的尺寸恒定不变，彻底消除透视误差，为测量结果带来极高的可信度。

以下是为新手工程师量身打造的远心镜头选型关键步骤：

第一步：深度理解你的应用需求

1. 核心任务是什么

① 精密测量 ： 这是远心镜头的主战场。明确你需要测量的最小特征尺寸和允许的最大测量误差。

② 高精度定位/对位： 需要极高的重复定位精度（如芯片贴装、面板对位）。

③ 存在高度变化物体的检测： 物体表面不平整（如铸件、焊接点）或有厚度（如锂电池极片、玻璃板），需要整个厚度范围内边缘清晰一致。

④ 避免遮挡的检测： 物体结构复杂，普通镜头可能因视角问题无法看到关键特征。

2. 目标物体特性

① 尺寸 (长x宽)： 确定你需要成像的最大区域。

② 厚度/高度变化范围： 这直接关系到所需的景深。

③ 材质与表面特性： 反光？透明？低对比度？这影响打光方式和镜头抗眩光能力需求。

④ 工作距离 (WD)： 镜头前端到物体表面的距离。是否有空间限制？

3. 精度要求

绝对精度要求是多少？ (例如：测量误差必须小于10μm)重复精度要求是多少？ (例如：多次测量同一特征，结果波动小于3μm) 这决定了你需要多高光学性能的镜头。

4. 工作环境

 是否有振动、温度波动、灰尘、油污？需要工业级防护吗？

第二步：确定核心光学参数

1. 传感器尺寸

查阅你的相机手册，找到传感器芯片的有效成像区域对角线尺寸 (通常是1/2”, 2/3”, 1”, 4/3”等英寸制，或具体毫米值如11.264mm x 7.096mm)。

（关键点： 所选远心镜头的最大兼容传感器尺寸必须≥ 你的相机传感器尺寸。否则会出现严重的暗角甚至无法覆盖整个视野。）

2. 视场大小

你需要成像的实际物体区域大小 (宽 x 高)，单位通常是毫米 (mm)。

（关键点： FOV 必须≥ 你需要检测的最大物体区域。）

3. 工作距离

镜头前端机械面到物体被测面的距离。由你的机械结构或应用场景决定。

（关键点： 所选镜头必须提供匹配的工作距离范围。部分镜头WD固定，部分可微调。）

4. 放大倍率计算

 ① 公式：

放大倍率 (Mag) = 传感器尺寸 (Sensor Size) / 视场大小 (FOV)

② 示例： 你需要观测的FOV宽是20mm，相机传感器宽是12.8mm (1.1” 相机的典型宽度)，则所需放大倍率 Mag = 12.8mm / 20mm = 0.64x。

③ 提示： 远心镜头的放大倍率通常是固定或在一个很小范围内（如0.3x-0.4x）可调。计算出的倍率需要选择最接近的标准规格镜头。常见倍率有0.1x, 0.2x, 0.3x, 0.4x, 0.5x, 0.6x, 0.7x, 0.8x, 1x, 2x, 3x, 4x, 5x等。

④ 权衡： 倍率越高，相同传感器下FOV越小，但能“看清”更小的细节（分辨率潜力更高）。需要在FOV和细节分辨能力间做平衡。

5. 分辨率需求

① 首先确认需要检测的最小特征尺寸是多少；在根据奈奎斯特采样定理，分辨一个特征，通常需要至少2个像素覆盖该特征的最小尺寸，接着计算所需像素精度如

像素精度 = 最小特征尺寸/2 （单位mm）

② 结合FOV和传感器像素数验证：

理论像素精度 = FOV (mm) / 相机像素数 (pixels)

（关键点： 理论像素精度 必须 ≤ 所需像素精度）

③ 镜头MTF： 镜头的调制传递函数(MTF)描述其分辨细节的能力。高分辨率应用需要选择在其工作波长和光圈下MTF曲线更高的镜头，特别是与你所需检测的空间频率（由最小特征决定）对应的MTF值要足够高（通常要求>20%或更高）。咨询供应商提供MTF数据。

6. 景深

① 定义：物体在光轴方向能保持清晰成像的范围。（关键点： 景深必须 ≥ 物体本身的厚度或其在检测方向的最大高度差。）

② 影响景深的因素有光圈和放大倍率，以及容许弥散圆直径。光圈越小 (F/#数值越大，如F/8)，景深越大。；倍率越高，景深越小。

③ 估算公式 (简化)：

 景深 (DOF) ≈ (2 * F/# * 容许弥散圆直径) / (Mag²)

④ 远心镜头的优势： 在景深范围内，物体尺寸不会变化！普通镜头做不到这点。

⑤ 选型策略： 确保镜头在满足分辨率要求的光圈下提供的景深足够。可能需要牺牲一点分辨率（开大一点光圈）来换取更大景深，或者选择原生设计景深更大的镜头（通常倍率更低）。

第三步：选择远心镜头类型

1. 物方远心

① 光线特点： 主光线在物方（物体侧）平行于光轴。

② 优势： 消除透视误差，物体在景深内移动时尺寸不变。结构相对简单，成本较低。

③ 局限： 像方（相机侧）光线不平行。如果相机位置（像距）不固定（如使用可调接圈），放大倍率会发生变化，影响测量精度。

④ 对相机安装位置稳定性要求高。

⑤ 适用： 对精度要求高，但相机位置固定且稳定的场景。是最常见类型。

2. 像方远心

① 光线特点： 主光线在像方平行于光轴。

② 优势： 对相机芯片位置的微小变化不敏感（避免暗角变化）。​​​​​​​

③ 局限： 不能消除物方透视误差！ 物体在景深内移动时尺寸会变。​​​​​​​

④ 适用： 机器视觉中应用相对较少，主要用于特殊光学系统。通常不用于需要消除透视误差的测量。

3. 双远心

① 光线特点： 主光线在物方和像方都平行于光轴。

② 优势： 同时消除物方透视误差和像方放大倍率对像距的敏感性。即使相机位置（像距）有微小变化（在镜头景深允许范围内），放大倍率也绝对恒定，精度最高。

③ 局限： 结构更复杂，体积通常更大，成本显著高于物方远心。

④ 适用： 最高精度测量（如计量级）、相机位置可能受热膨胀/振动影响的环境、需要极高重复性的场景。

新手推荐： 对于绝大多数工业精密测量应用，物方远心镜头是性价比最高的选择。仅在要求极致精度和稳定性（如计量实验室、半导体前道）时考虑双远心镜头。避免选错为像方远心。

第四步：考虑兼容性与接口

1. 相机接口

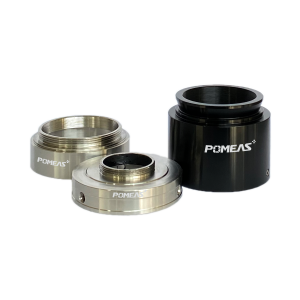

确保镜头接口与你的相机接口匹配。常见工业接口：C-Mount (最普及), CS-Mount (法兰距不同，注意区分), F-Mount, M42, M72等。使用不匹配的接口需要转接环，可能引入不稳定因素或无法达到标称性能。

2. 传感器兼容性

再次确认镜头标称的最大兼容传感器尺寸 ≥ 你的相机传感器尺寸。

3. 机械尺寸与重量

考虑安装空间是否足够，特别是双远心镜头通常较长较大。过重的镜头需要考虑支撑，避免长期使用导致接口松动。

第五步：评估预算与品牌

1. 远心镜头价格区间

远心镜头价格显著高于普通FA镜头。物方远心通常在数千到数万元人民币，双远心则更贵。不同品牌、不同性能（分辨率、通光量、畸变控制、材质）差异很大。

2. 设定合理预算

根据应用的关键程度、精度要求和成本承受能力设定预算。切勿单纯追求低价，劣质远心镜头可能无法达到标称性能，反而浪费成本。

3. 国内知名品牌参考

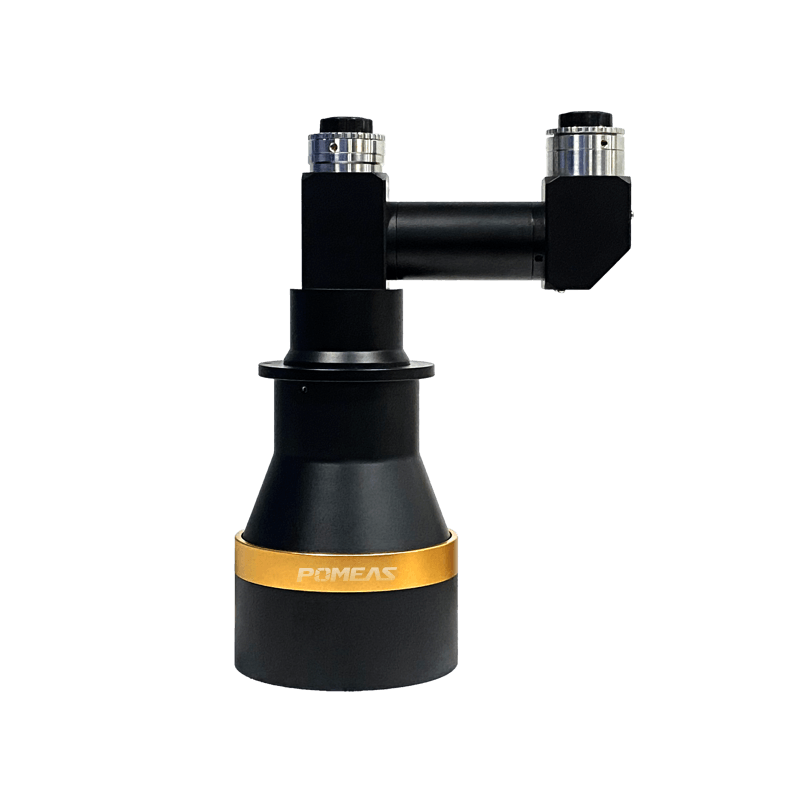

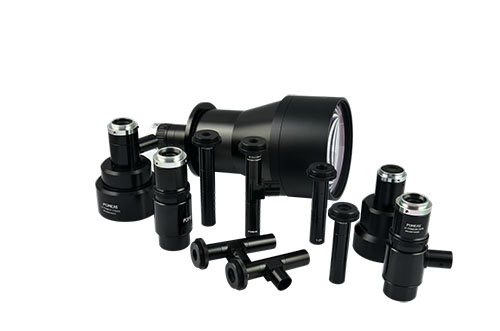

POMEAS普密斯深耕光学镜头行业十五年，在广东东莞设有大型制造中心，配备镜片加工、机加工、无尘组装、质量控制、仓储等生产部门，以及软硬件开发、组件与方案展示。

第六步：寻求支持与样品测试

1. 利用供应商资源

向可靠的镜头供应商详细说明你的应用需求（FOV, WD, 精度，物体特性等）。他们通常有专业的光学工程师提供选型建议、计算模拟，甚至推荐具体型号。

2. 索取规格书

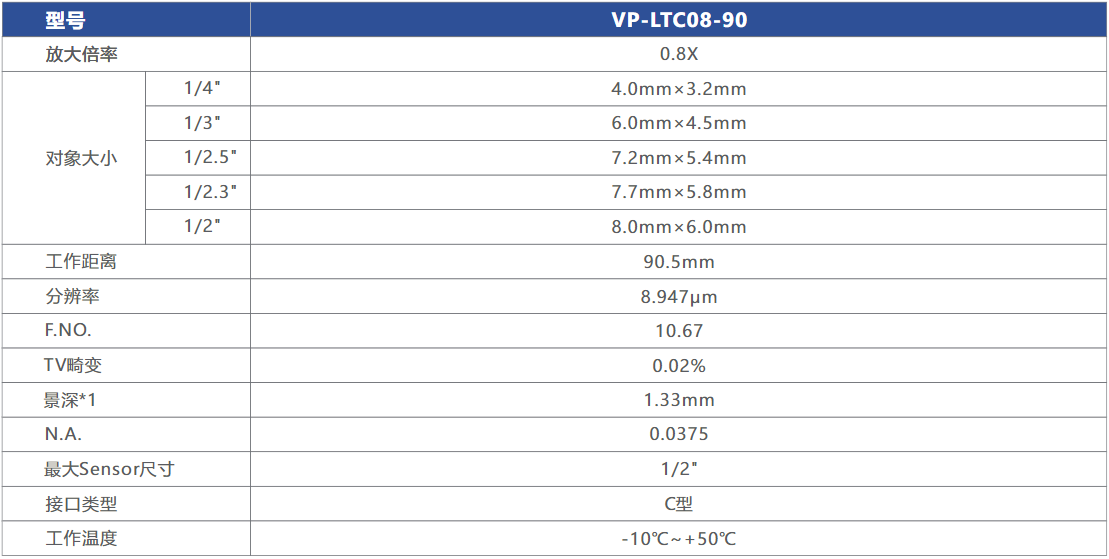

仔细阅读候选镜头的详细参数，如：标称倍率下的实际FOV范围；工作距离范围；兼容传感器尺寸；分辨率 (MTF曲线)；畸变 (Distortion) - 远心镜头畸变通常极小(<0.1%)；光圈范围；景深数据 (通常在特定光圈和波长下给出)；接口类型；机械尺寸图。

3. 争取样品测试

 这是最可靠的方式！ 在实际或高度模拟的应用环境下测试候选镜头。验证以下问题：

① FOV是否足够；

② 实际WD是否方便安装；

③ 成像清晰度（分辨率）是否满足要求；

④ 景深是否足够覆盖物体厚度/高度差；

⑤ 在整个FOV内，成像亮度和清晰度是否均匀；

⑥ 实际测量精度和重复性如何？ (使用高精度标定块)。
