手机笔记本等设备逐渐支持越来越高的充电功率，作为相对应的配件，充电器移动电源自然也不能落下。最近CHOETECH迪奥科推出了一款20000mAh 45W PD快充移动电源，这款充电宝不仅容量大，而且支持30W输入以及45W输出，此外配备的是2A1C三个接口，可同时为多台设备充电，适合携带出远门使用。下面我们就对其进行拆解，看看这款移动电源的设计做工如何。

此前我们还拆解了CHOETECH迪奥科 10000mAh 18W快充移动电源B627，这款产品更加侧重于便携和短时应急充电，各有长处。

一、迪奥科45W PD快充移动电源外观

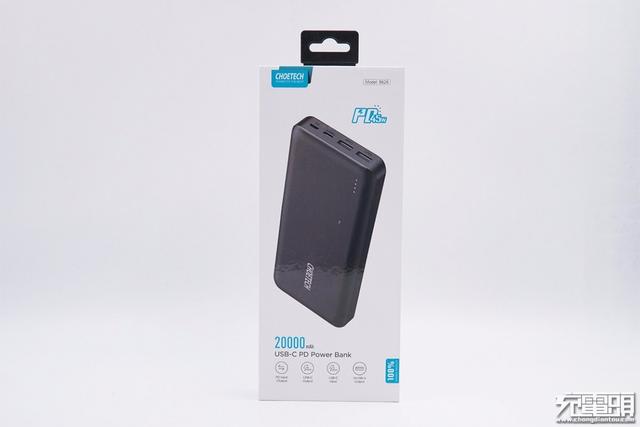

产品采用硬纸质包装盒，顶部有挂钩设计，正面印有CHOETECH品牌、45W PD快充、产品外观图、20000mAh和四个产品特性，光是一个正面设计就对产品进行了充分介绍。

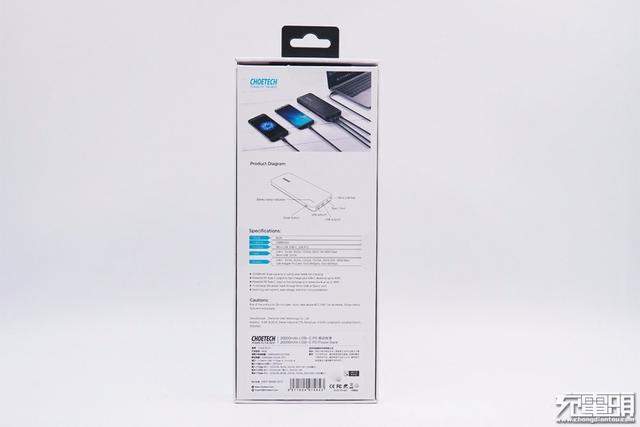

包装盒为天地盖设计，背面印有产品使用实图以及相关参数信息。

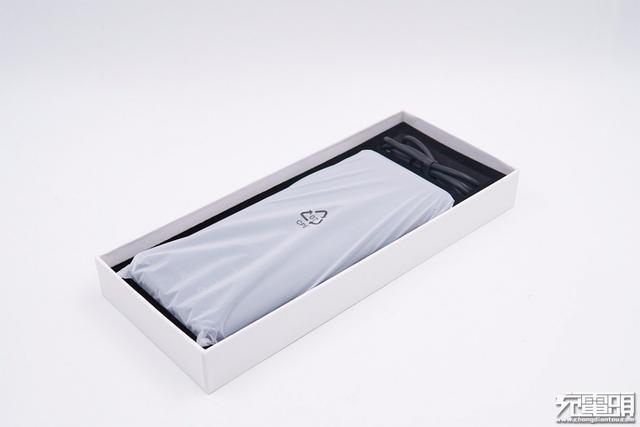

盒子里使用黑色EVA对产品进行固定保护，移动电源外套有防尘袋。

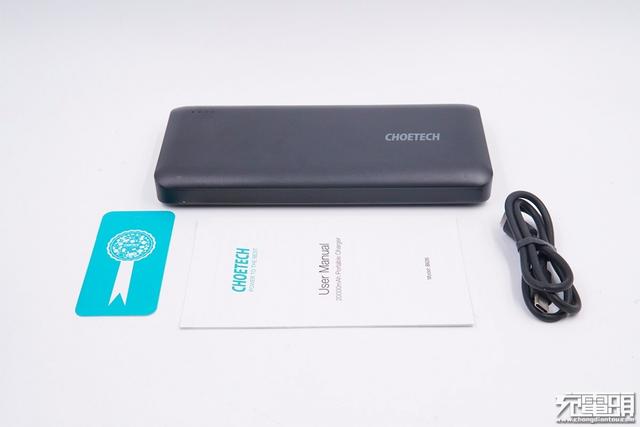

包装内含移动电源、CC数据线和使用说明书。

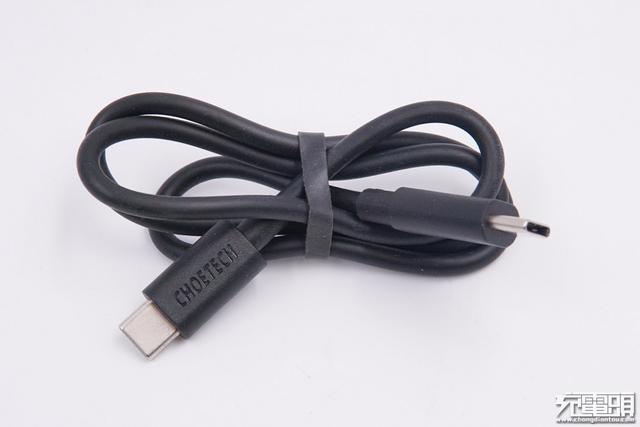

数据线使用橡胶圈捆扎整理，线缆做了抗弯折处理，插头上凹印CHOETECH品牌。

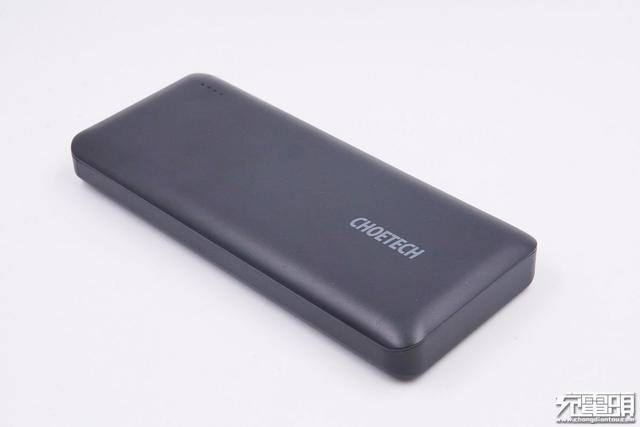

CHOETECH迪奥科这款移动电源机身修长，表面磨砂处理来抗指纹，边缘平缓弧面过渡。机身正面印有CHOETECH品牌很醒目。

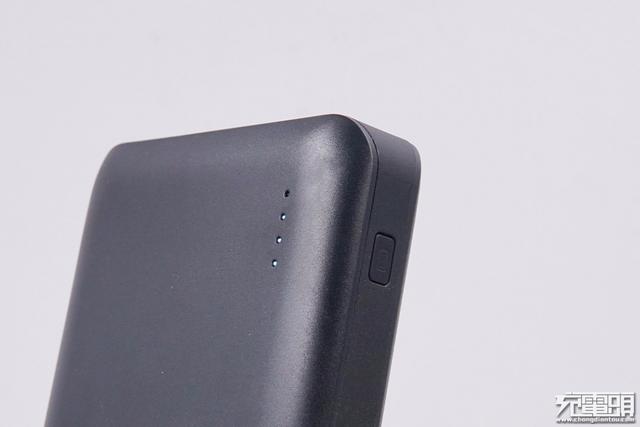

边角处设计有LED电量指示灯，侧面配有电源开关键。

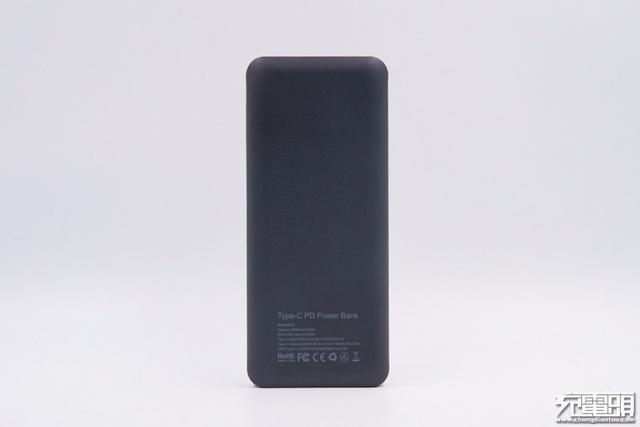

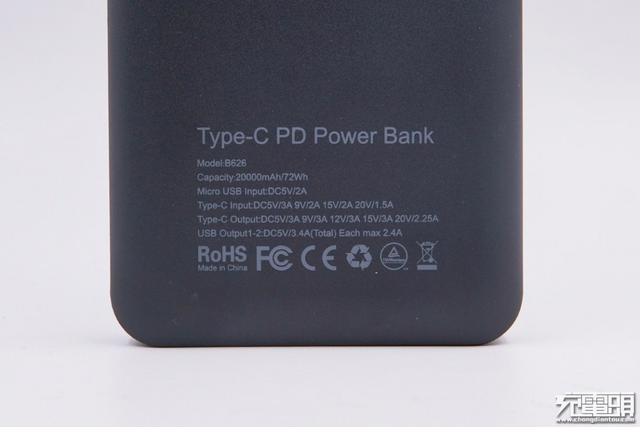

机身背面底部印有产品的相关参数信息。

型号：B626锂离子电池能量：20000mAh/72Wh额定容量：12000mAh(5V/2A TYP)Micro USB输入：5V2AUSB-C输入：5V3A、9V2A、15V2A、20V1.5AUSB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25AUSB-A输出：5V3.4A(Total)Each max 2.4A产品已经通过了CE认证和FCC认证。

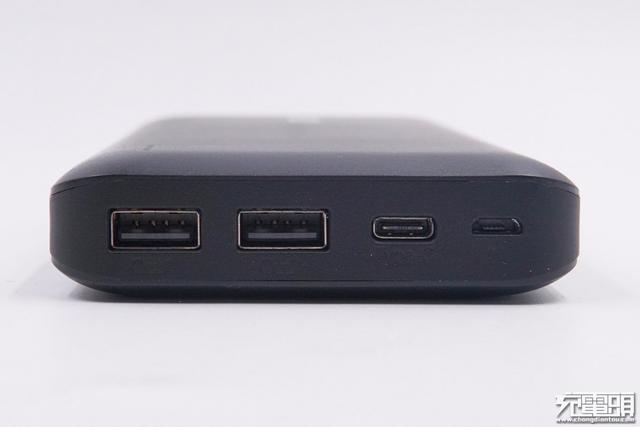

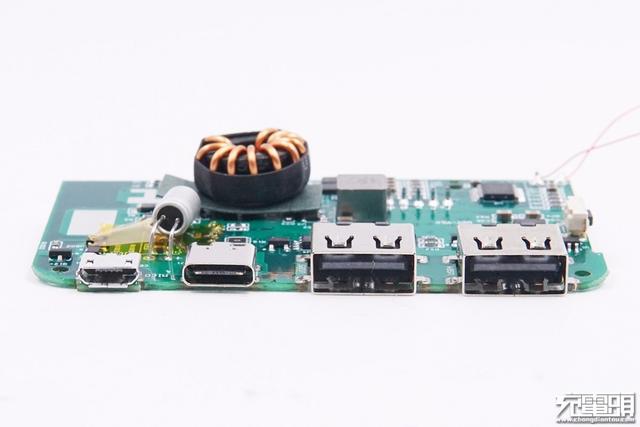

移动电源顶部配有两个USB输出接口、一个USB-C双向快充口和一个Micro USB输入接口。

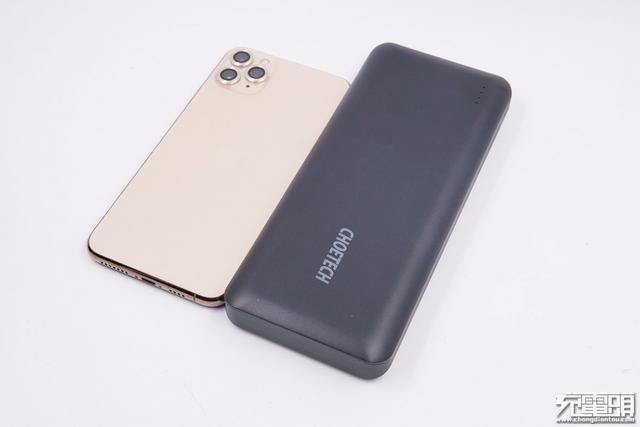

和iPhone 11 Pro Max大小比较，这款移动电源要长一些。

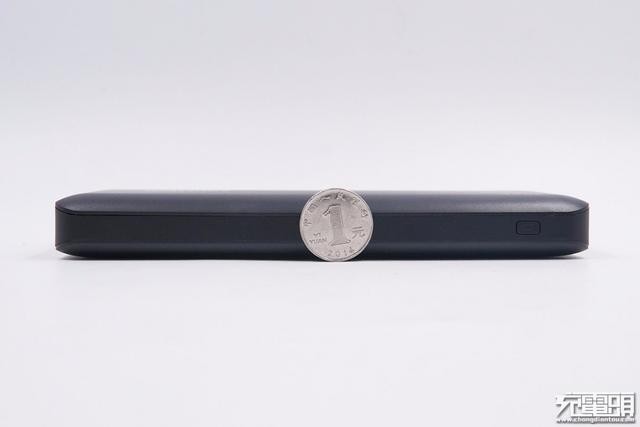

厚度和一元硬币直径几乎一样。

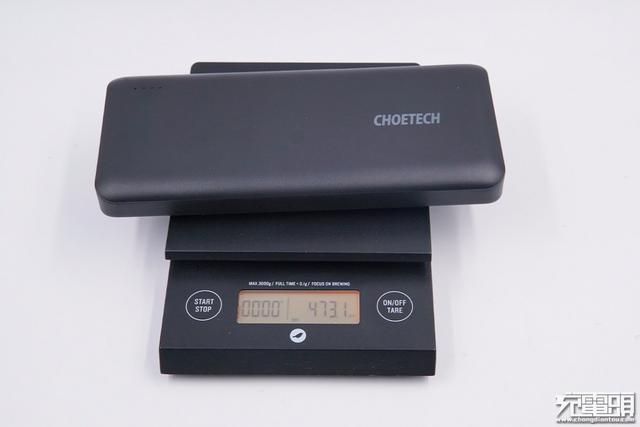

净重约为473g。

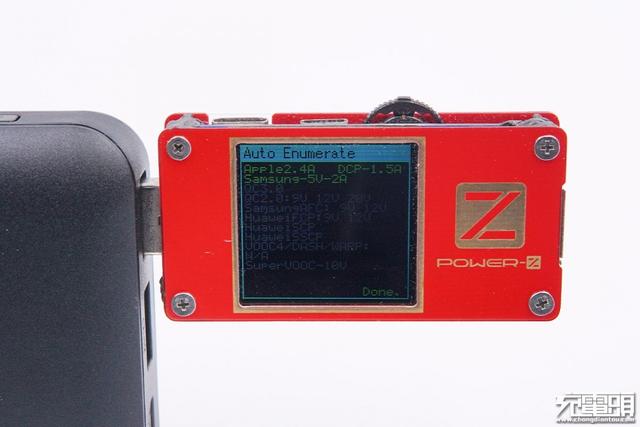

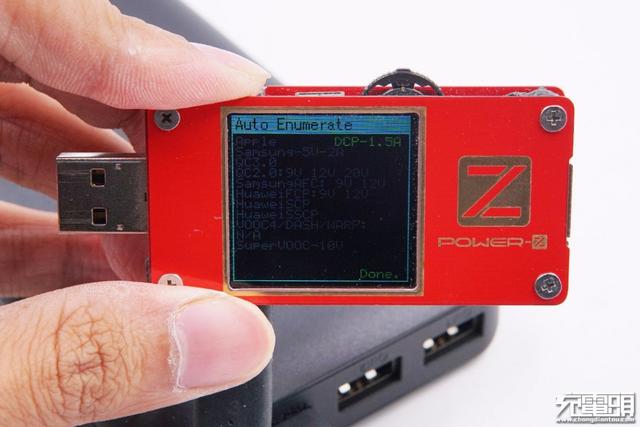

使用ChargerLAB POWER-Z KT001检测发现两个USB-A口均只支持Apple 2.4A、Samsung 5V/2A和DCP协议。

另外使用POWER-Z KT001检测发现USB-C口只支持DCP协议。

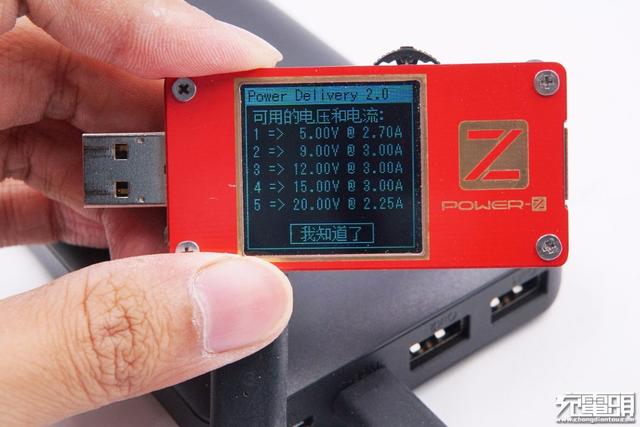

除此之外，PDO报文显示USB-C接口还支持USB PD2.0快充标准，具备5V2.7A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

二、迪奥科45W PD快充移动电源拆解

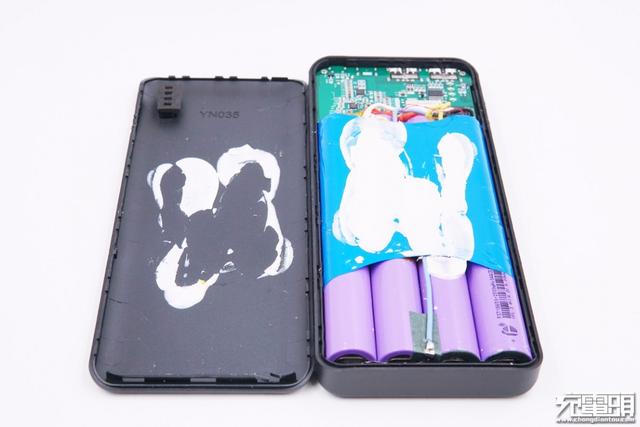

将移动电源外壳拆开，边缘采用卡扣进行封装，电池组包裹蓝色电池塑封皮以及打胶进行固定和保护。

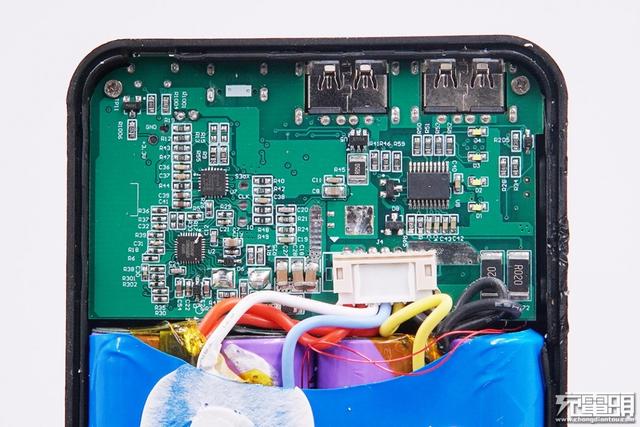

PCB板使用螺丝固定，线芯采用插头式设计，方便组装生产。

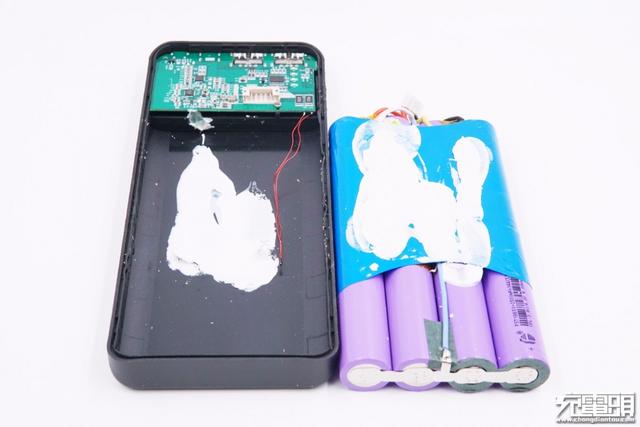

拔掉插头即可将电芯无损分离出来，机身壳另一面同样打胶，并配有热敏电阻进行温度监测。

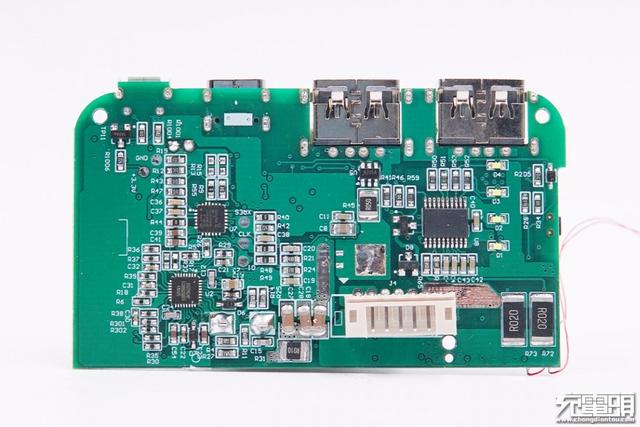

PCB板背面一览。

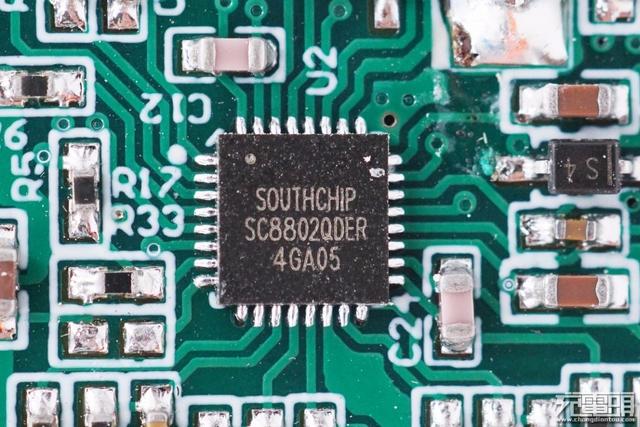

SOTHCHIP南芯SC8802，该芯片是一个同步4管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8802 能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。

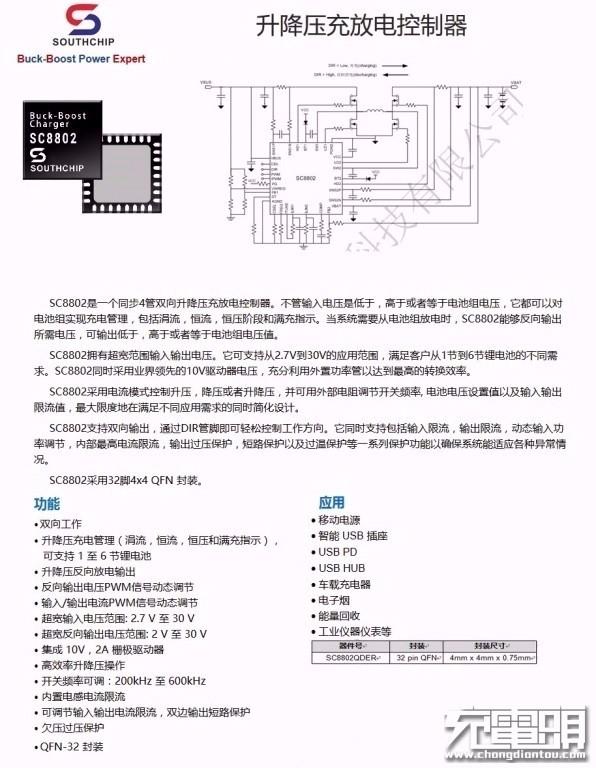

SOUTHCHIP南芯SC8802详细规格资料。

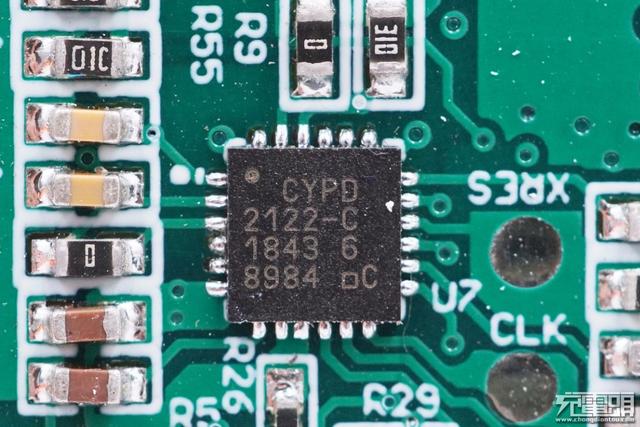

USB PD协议芯片采用Cypress赛普拉斯CYPD2122，实际型号为EZ-PD CCG2，这是一颗USB-C型控制器，它符合最新USB Type-C型和PD标准，为无源线缆、主动线缆和电源配件提供一个完整的 USB-C和USB供电端口控制解决方案，用于双向PD充电的实现，自动申请电压和输出广播并控制SC8802输出电压。

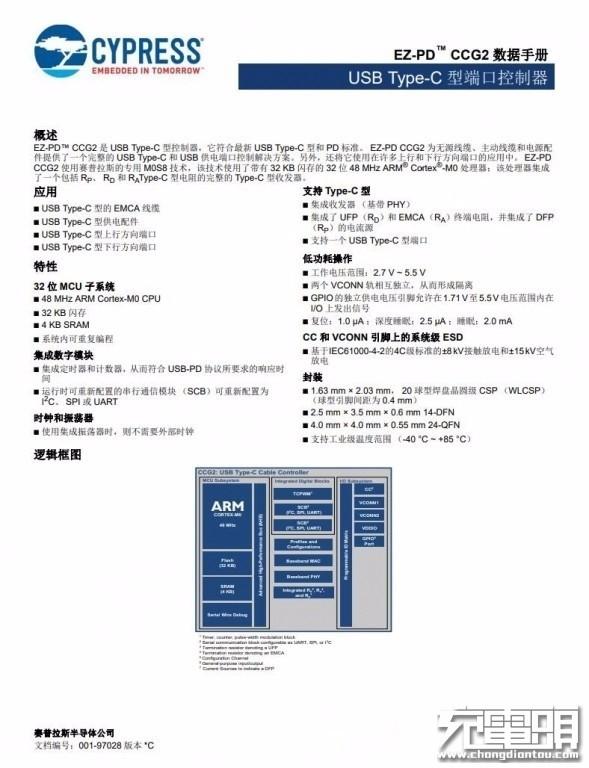

赛普拉斯CYPD212详细资料。

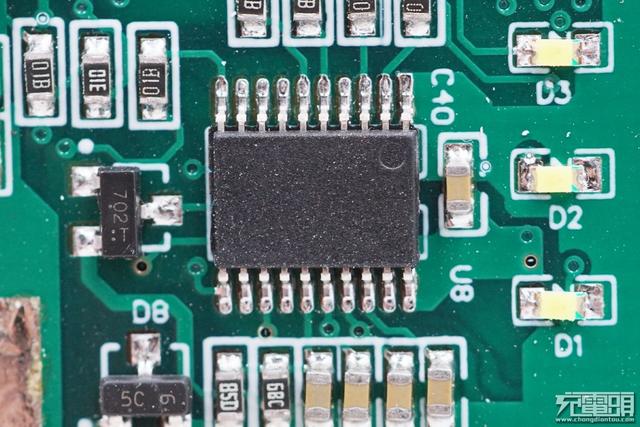

无丝印单片机，用于移动电源控制和电量显示。

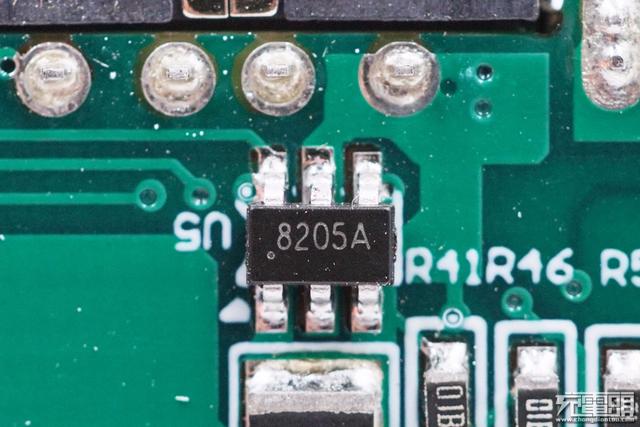

USB-A输出VBUS开关管，8205A。

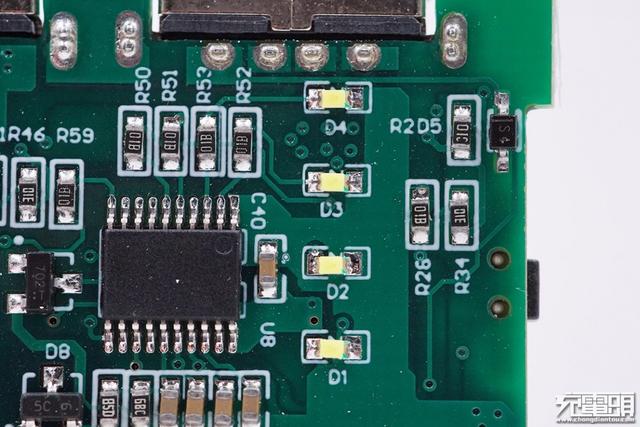

LED电量指示灯特写。

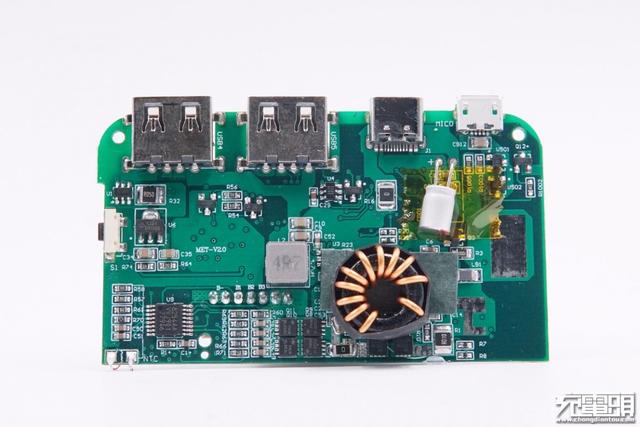

PCB板正面一览，升降压磁环电感外套热缩管，下面有青稞绝缘纸隔离绝缘，固态电容下面也有黄色绝缘胶带隔离绝缘，细节讲究。

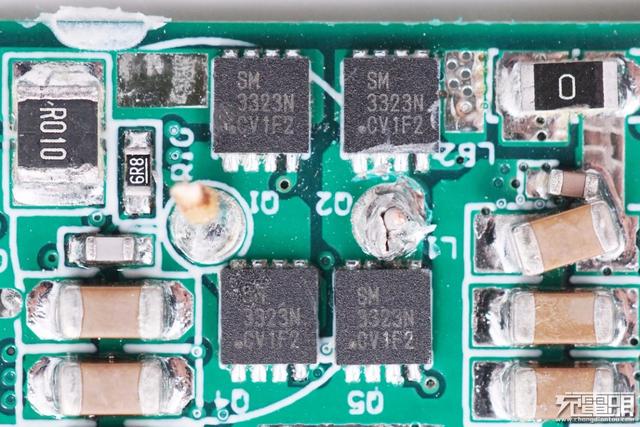

剪掉磁环电感，下面是四颗Sinopower大中MOS，SM3323N，耐压30V，用于同步升降压电压转换。

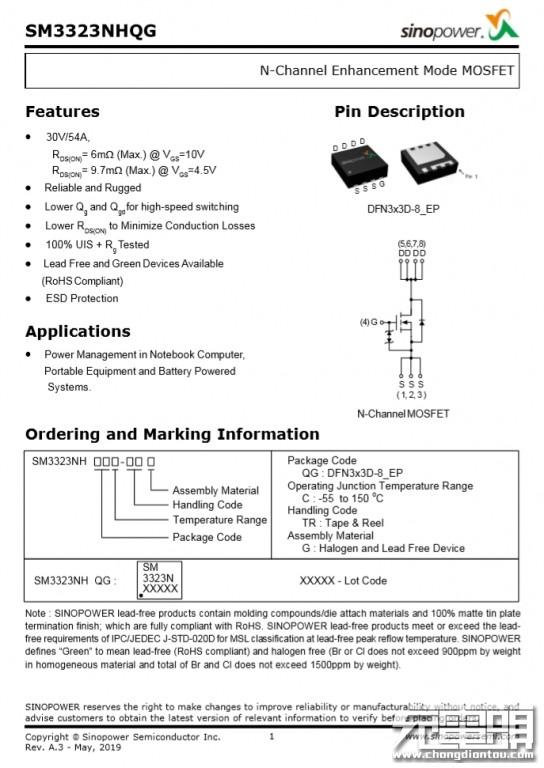

Sinopower SM3323NH 详细资料。

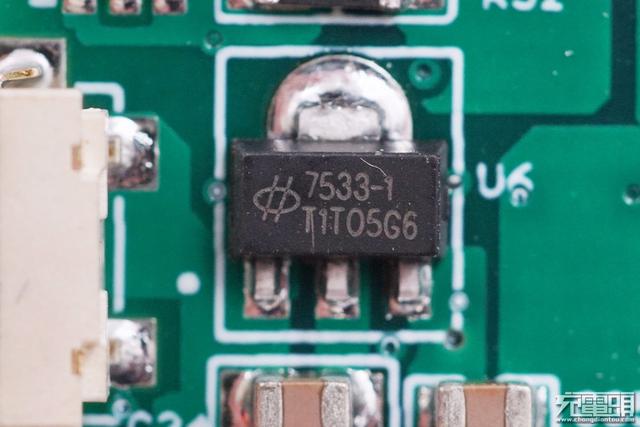

HOLTEK合泰低压差线性稳压器HT7533-1，3.3V输出，用于为协议IC和单片机供电。

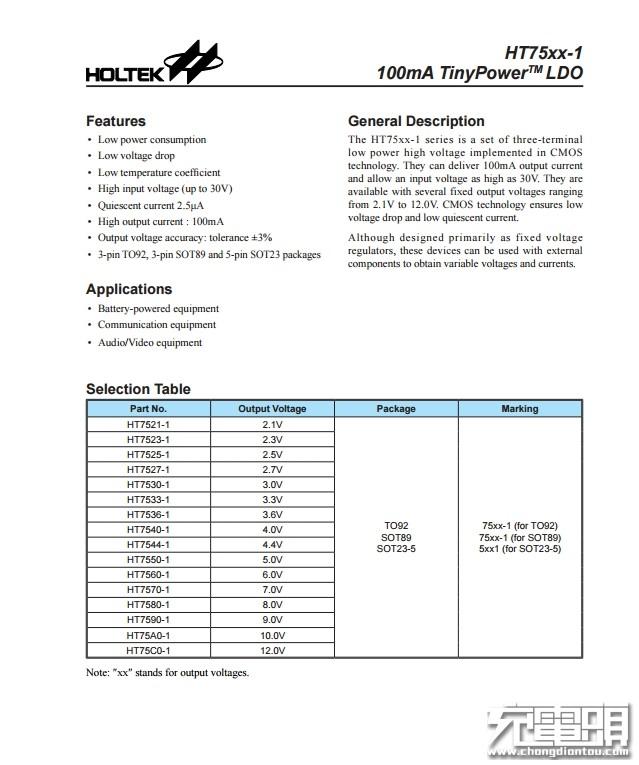

合泰HT7533-1资料信息。

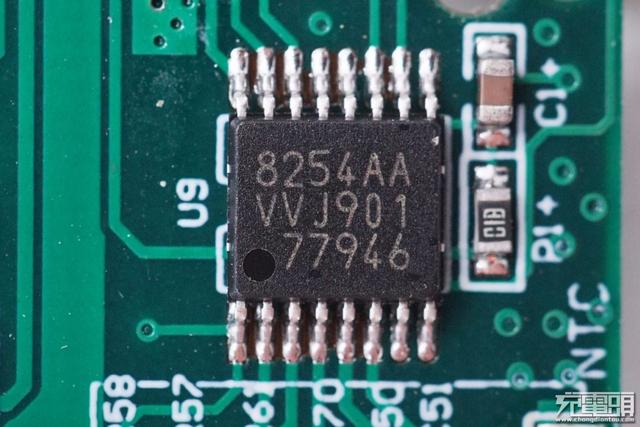

精工 S8254AA 电池保护IC，用于电池组过压过流保护。

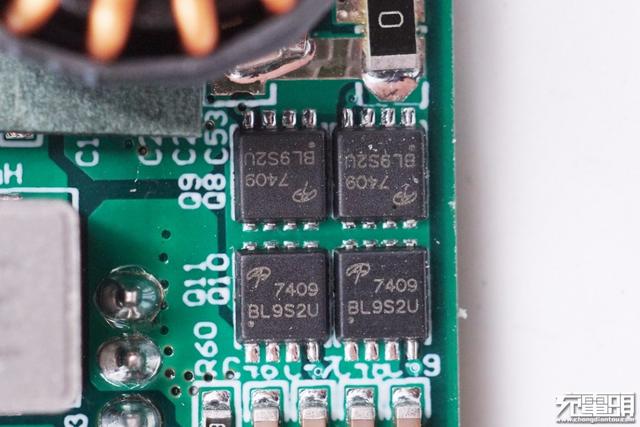

万代AOS四颗AON7409 MOS，PMOS，耐压30V，两颗并联，对向串联，用于电池保护。

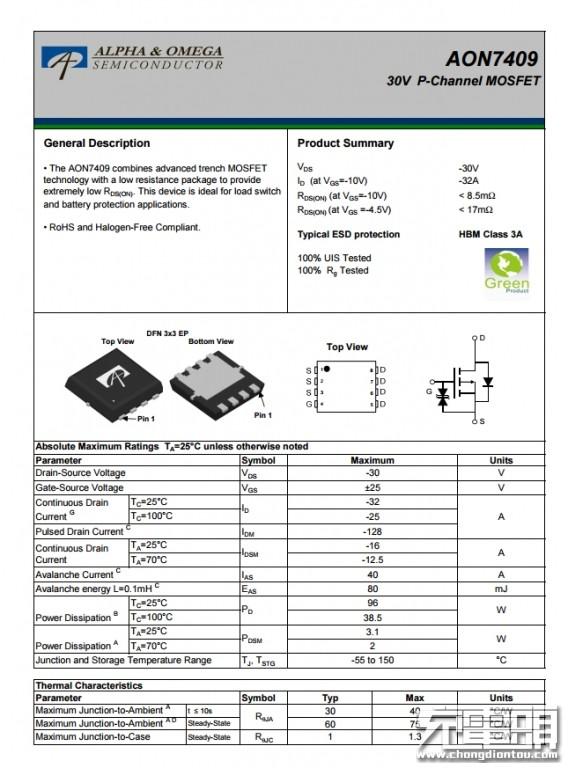

AON7409资料信息。

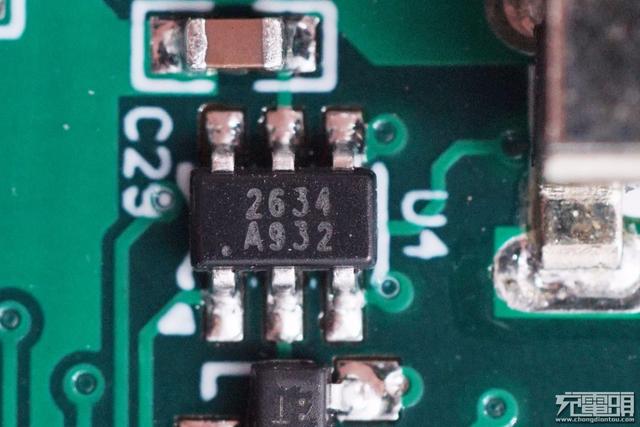

芯卓微 UC2634 双口USB自动识别IC，用于两个USB-A口自动识别。

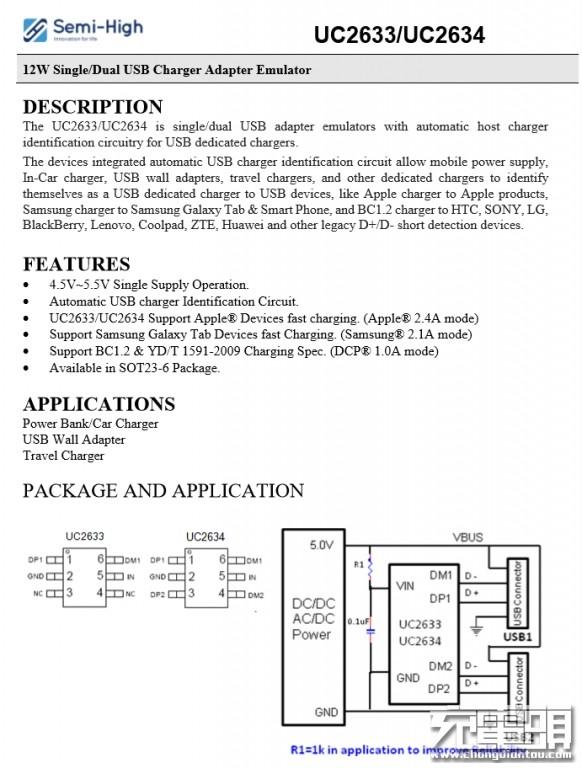

芯卓微 UC2634 详细资料。

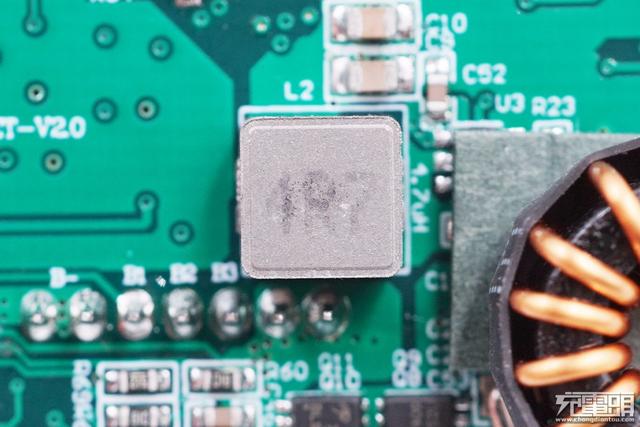

USB-A口降压4R7合金电感特写。

用于USB-A口的降压芯片，矽力杰 SY8104，同步整流降压IC，最大输出电流4A。

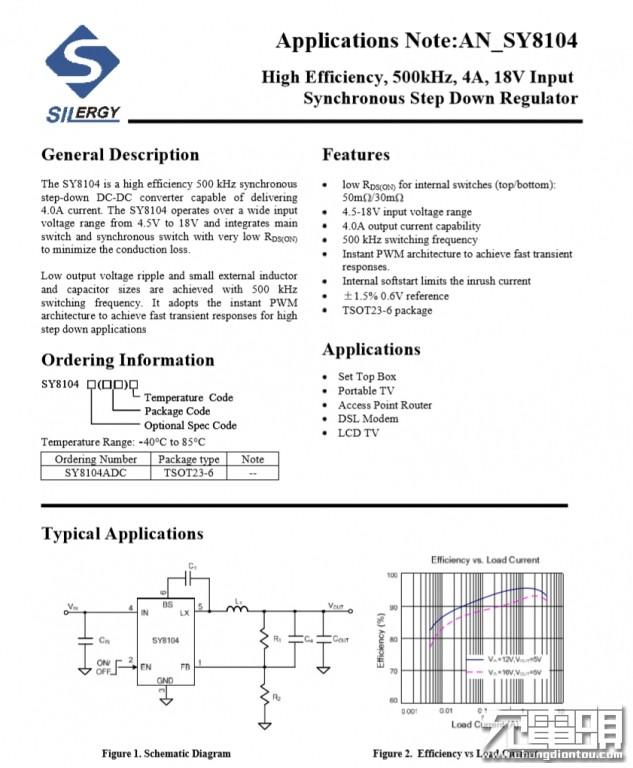

矽力杰 SY8104 详细资料。

四个USB母座过孔焊接。

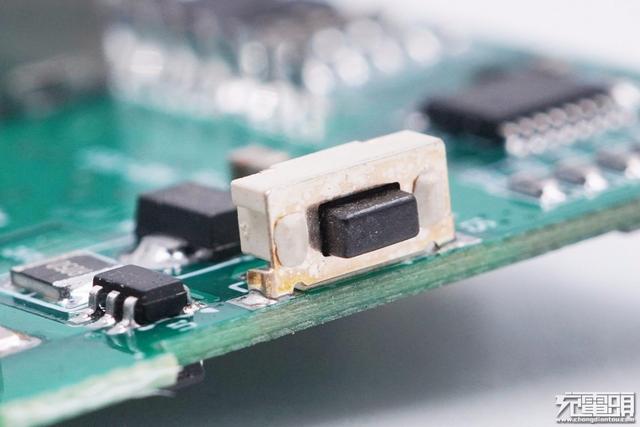

电源开关键贴片焊接。

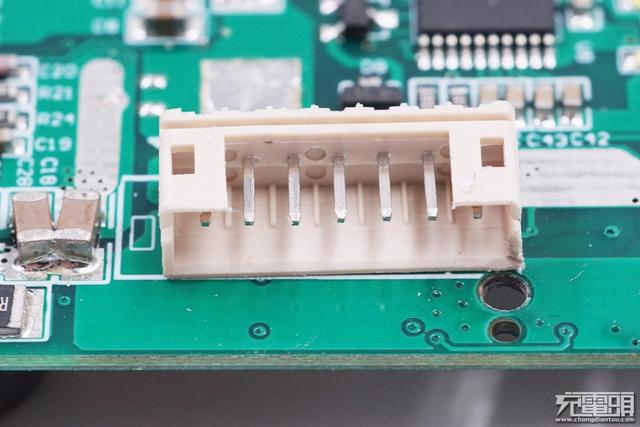

电池组插座特写。

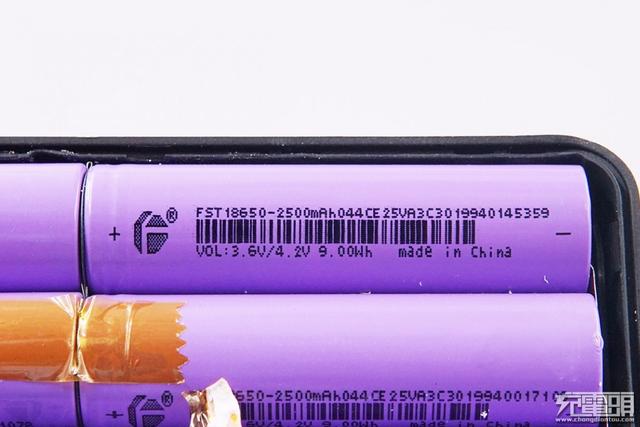

两排8颗电芯均为FST18650电芯，单颗电芯规格为2500mAh/9Wh 3.6V/4.2V，4串2并连接。

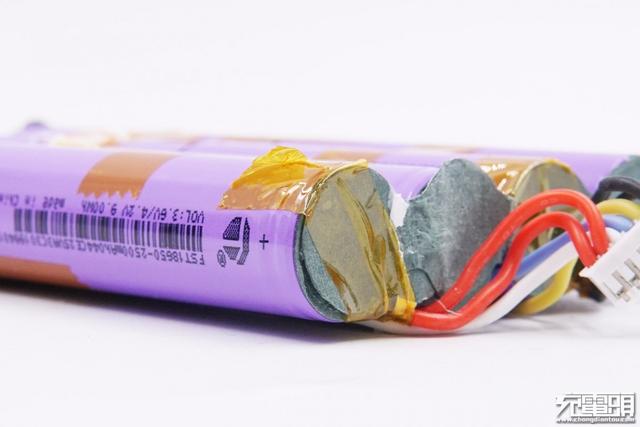

前排电芯正极覆盖青稞绝缘纸并使用胶带粘贴固定。

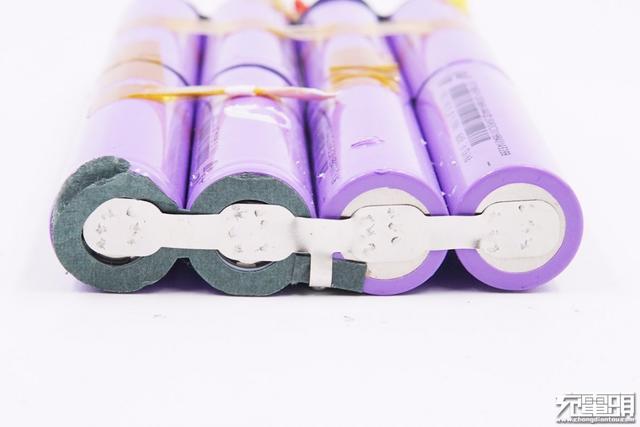

后排电芯正极处同样粘贴青稞绝缘纸处理，并且电芯之间使用镍片点焊连接，镍带与电池之间有青稞纸绝缘。

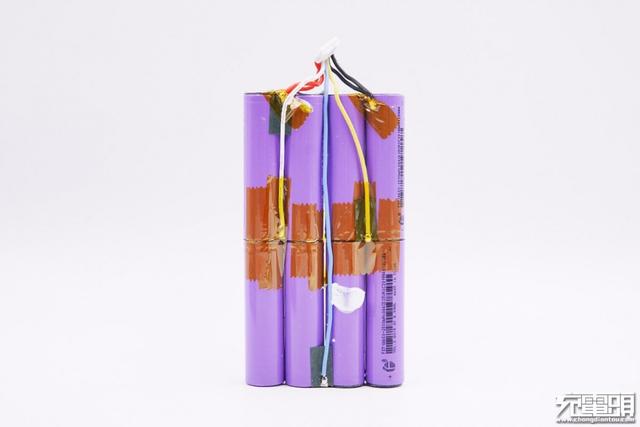

两排电芯交界处使用胶带粘贴连接。

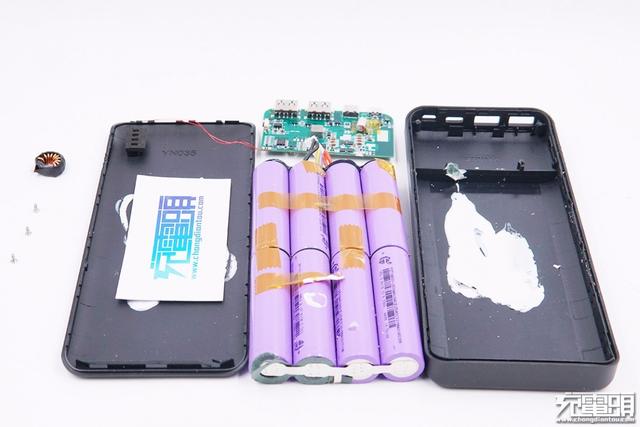

全部拆解完毕，来张全家福。

充电头网拆解总结

CHOETECH迪奥科这款45W快充移动电源C口支持USB PD2.0快充标准，具备5V2.7A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，加上45W大功率PD快充，可以满足多数手机、笔记本电脑的快充需求，此外20000mAh容量保证了续航，适合携带出远门。

充电头网通过拆解发现，移动电源USB-C口使用了南芯SC8802双向升降压方案搭配赛普拉斯CYPD2122协议芯片等，两个USB-A口采用杰华特降压芯片实现5V输出，并采用芯卓微的芯片作为USB-A口的输出智能识别。电芯保护电路由精工S8254AA搭配万代MOS组成，此外还配有热敏电阻进行温度监测。电池组还使用塑封皮和硅胶固定，正极贴有青稞绝缘纸，而且电容电感下方也有做绝缘处理，细节讲究，整体做工扎实。
