3 博物馆信息管理系统总体设计

本章主要讨论的内容包括博物馆信息管理系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

本博物馆信息管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1博物馆信息管理系统系统架构设计图

表现层（UI）：又称UI层，主要完成本博物馆信息管理系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本博物馆信息管理系统时的舒适度。UI的界面设计也要适应不同版本的博物馆信息管理系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本博物馆信息管理系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本博物馆信息管理系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本博物馆信息管理系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本博物馆信息管理系统中的用例。那么接下来就要开始对本博物馆信息管理系统的架构、主要功能和数据库开始进行设计。博物馆信息管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 博物馆信息管理系统功能模块图

3.2.2用户模块设计

本系统的用户包括管理员、工作人员和用户。三种用户模块的功能基本是相同的，用户比工作人员、管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

博物馆信息管理系统是一个交流性质的公开平台，会员用户和用户可以对平台上信息进行评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4藏品信息管理模块设计

博物馆信息管理系统是中需要存储不少藏品信息，其模块功能结构，具体的结构图如下：

图3-5藏品信息模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个博物馆信息管理系统中主要的数据库表总E-R实体关系图。

图3-6 博物馆信息管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中博物馆信息管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

3.4本章小结

整个博物馆信息管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
changguanmingcheng	varchar	200	是	否	场馆名称
changguanleixing	varchar	200	否	否	场馆类型
tupian	varchar	200	否	否	图片
changguanweizhi	varchar	200	否	否	场馆位置
gongzuobianhao	varchar	200	否	否	工作编号
zhanlanrenshu	int	11	是	否	展览人数
dengjiriqi	date	0	否	否	登记日期
neirongshuoming	longtext	0	否	否	内容说明

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
gongzuobianhao	varchar	200	是	否	工作编号
mima	varchar	200	是	否	密码
xingming	varchar	200	是	否	姓名
xingbie	varchar	200	否	否	性别
touxiang	varchar	200	否	否	头像
lianxidianhua	varchar	200	否	否	联系电话

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
gongzuobianhao	varchar	200	是	否	工作编号
xingming	varchar	200	否	否	姓名
paibantupian	varchar	200	否	否	排班图片
paibanneirong	longtext	0	否	否	排班内容
faburiqi	date	0	否	否	发布日期

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
yonghuming	varchar	200	是	否	用户名
mima	varchar	200	是	否	密码
xingming	varchar	200	是	否	姓名
xingbie	varchar	200	否	否	性别
touxiang	varchar	200	否	否	头像
shouji	varchar	200	否	否	手机

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
yuyuedanhao	varchar	200	否	否	预约单号
changguanmingcheng	varchar	200	否	否	场馆名称
changguanleixing	varchar	200	否	否	场馆类型
yuyueshijian	datetime	0	是	否	预约时间
yuyueneirong	varchar	200	否	否	预约内容
gongzuobianhao	varchar	200	否	否	工作编号
yonghuming	varchar	200	是	否	用户名
shouji	varchar	200	否	否	手机
sfsh	varchar	200	否	否	是否审核
shhf	longtext	0	否	否	审核回复

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
zangpinmingcheng	varchar	200	否	否	藏品名称
zangpinleibie	varchar	200	否	否	藏品类别
zangpintupian	varchar	200	否	否	藏品图片
zangpinniandai	varchar	200	否	否	藏品年代
youguanlishi	varchar	200	否	否	有关历史
changguanmingcheng	varchar	200	是	否	场馆名称
changguanweizhi	varchar	200	否	否	场馆位置
zangpinjianjie	longtext	0	否	否	藏品简介
zangpinxiangqing	longtext	0	否	否	藏品详情
clicktime	datetime	0	否	否	最近点击时间
clicknum	int	11	否	否	点击次数

名称	类型	长度	不是null	主键	注释
id	bigint	20	是	是	主键
addtime	timestamp	0	是	否	创建时间
changguanmingcheng	varchar	200	否	否	场馆名称
changguanleixing	varchar	200	否	否	场馆类型
changguantupian	varchar	200	否	否	场馆图片
changguanweizhi	varchar	200	否	否	场馆位置
yingyeshijian	varchar	200	否	否	营业时间
gongzuobianhao	varchar	200	是	否	工作编号
lianxidianhua	varchar	200	否	否	联系电话
changguanjieshao	longtext	0	否	否	场馆介绍
clicktime	datetime	0	否	否	最近点击时间
clicknum	int	11	否	否	点击次数

4 博物馆信息管理系统详细设计与实现

博物馆信息管理系统的详细设计与实现主要是根据前面的博物馆信息管理系统的需求分析和博物馆信息管理系统的总体设计来设计页面并实现业务逻辑。主要从博物馆信息管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

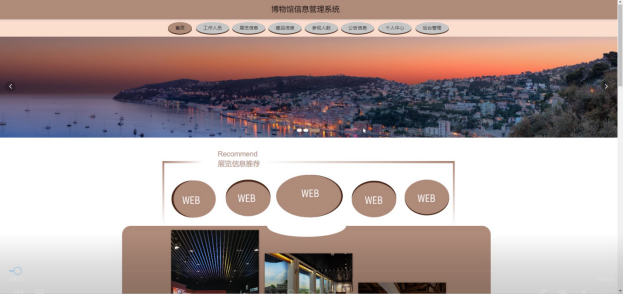

4.1.1 前台首页界面

当进入博物馆信息管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是各种各样的系统信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

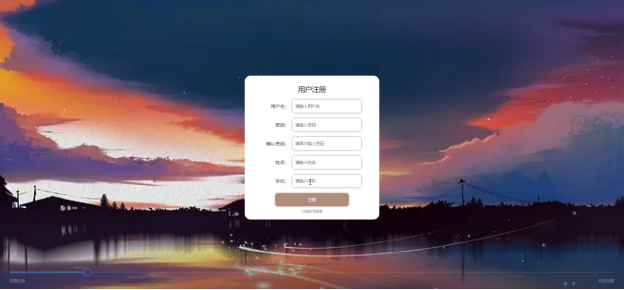

4.1.2 用户注册界面

不是博物馆信息管理系统中正式用户的是可以在线进行注册的，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 前台用户注册界面图

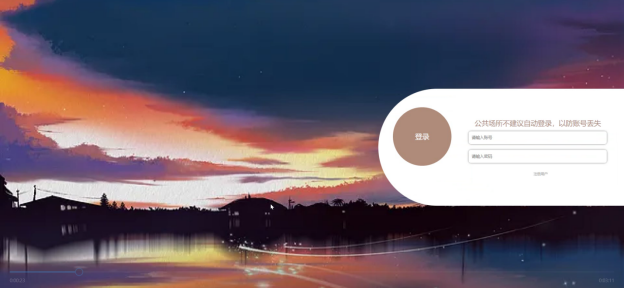

4.1.3 用户登录界面

博物馆信息管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到博物馆信息管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

4.1.4公告信息界面

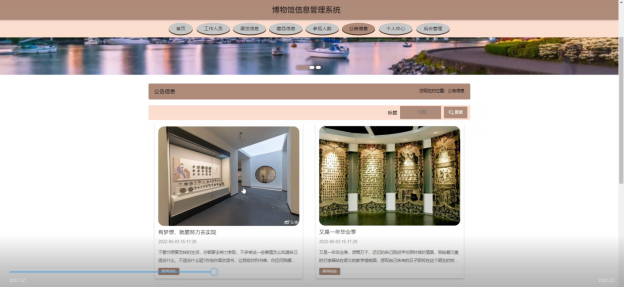

当点击导航栏上的“公告信息”的时候，就会进入对应的界面查看公告信息，公告信息界面如下图4-4所示。

图4-4公告信息界面图

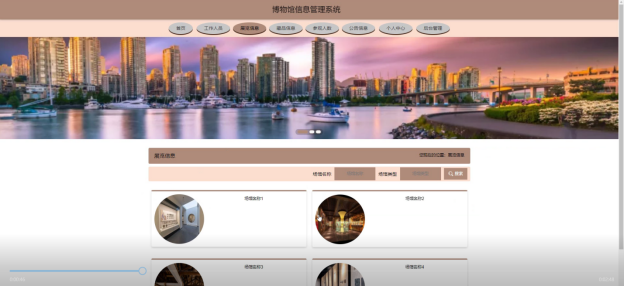

4.1.5 展览信息界面

当访客点击博物馆信息管理系统中导航栏上的“展览信息”后将会进入到该“展览信息”列表的界面，然后选择想要看的展览信息，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作，展览信息界面如下图4-5所示。

图4-5展览信息界面图

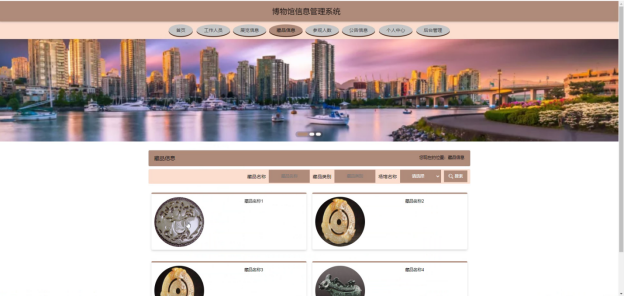

4.1.6 藏品信息界面

当访客点击“藏品信息”后就可以看到所有的藏品信息，选择你想要了解的藏品信息后将会进入该藏品信息的详情界面，同时可以对点击下方的“点赞”、“收藏”、“评论”，藏品信息展示页面如图4-6所示。

图4-6 藏品信息界面图

4.1.7 预约界面

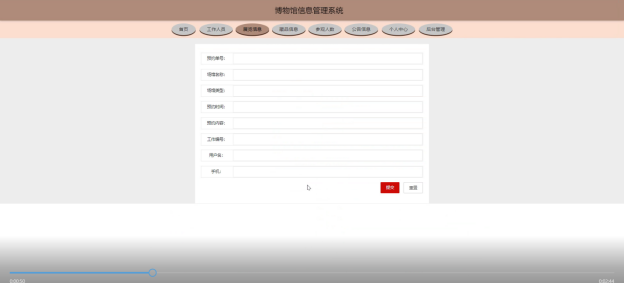

当用户点击左下角的“预约”链接后就进入预约的界面，用户可以填写预约信息点击“提交”按钮进行提交预约。预约界面如下图4-7所示。

图4-7 预约界面图

4.1.8参观人数界面

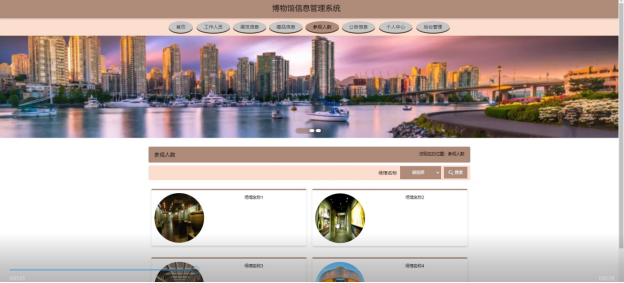

用户进入后台后，可以查看参观人数信息，参观人数界面如下图4-8所示。

图4-8 参观人数界面图

4.2工作人员功能模块

4.2.1 展览信息管理界面

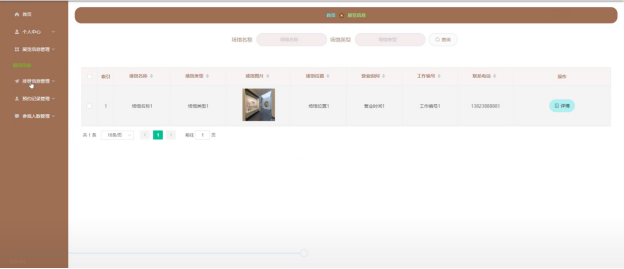

工作人员在后台菜单栏点击“展览信息管理”，可以增删改查展览信息，其界面如下图4-9所示。

图4-9展览信息管理界面图

4.2.2 排班信息管理界面

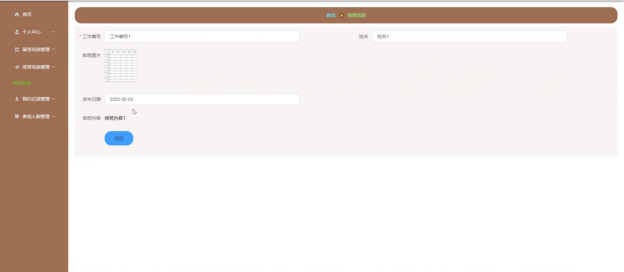

工作人员在“排班信息管理”界面能够对排班信息进行发布以及查看，排班信息管理界面如下图4-10所示。

图4-10排班信息管理界面图

4.2.3 预约记录管理界面

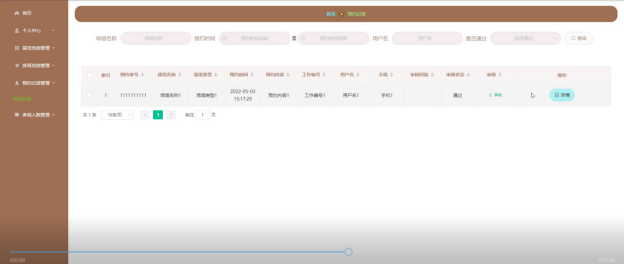

工作人员在“预约记录管理”这一界面能够查看用户提交的预约信息，可以进行审核操，预约记录管理界面如下图4-11所示。

图4-11预约记录管理界面图

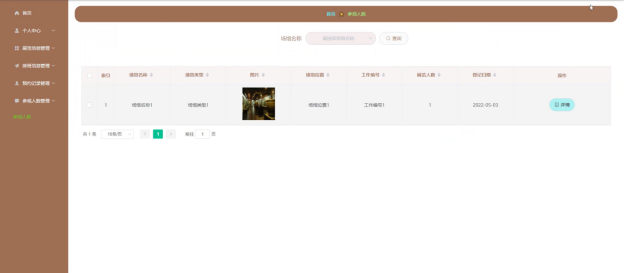

4.2.4 参观人数管理界面

工作人员在“参观人数管理”这一界面能够查看各个展馆的具体参观人数信息，参观人数管理界面如下图4-12所示。

图4-12参观人数管理界面图

4.2.5 个人中心界面

工作人员在“个人中心”这一界面能够对个人信息以及登录密码进行修改重置操作，个人中心界面如下图4-13所示。

图4-13个人中心界面图

4.3管理员功能模块

4.3.1 工作人员管理界面

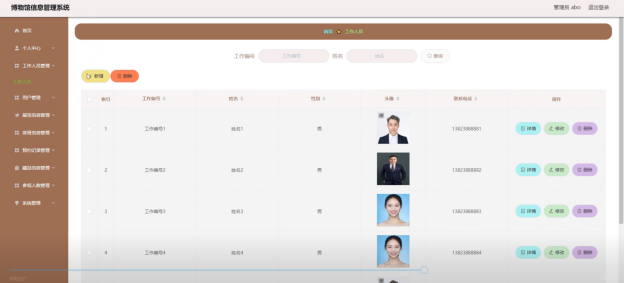

博物馆信息管理系统中的管理人员在“工作人员管理”这一菜单中是可以对工作人员信息进行管控。界面如下图4-14所示。

图4-14工作人员管理界面图

4.3.2 用户管理界面

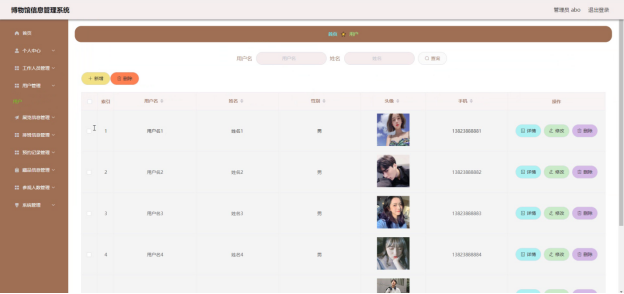

博物馆信息管理系统中的管理人员在“用户管理”这一菜单是中可以对注册的用户、以及管理员进行管控，这里以用户管理为例。界面如下图4-15所示。

图4-15用户管理界面图

4.3.3 藏品管理管理界面

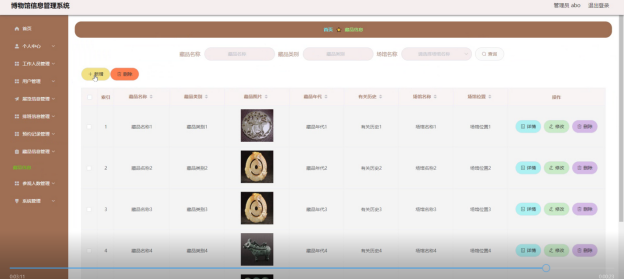

博物馆信息管理系统中的管理人员在“藏品管理”这一菜单中是可以对博物馆信息内的藏品信息进行维护和管理的，界面如下图4-16所示。

图4-16藏品管理界面图

4.3.4 排班信息管理界面

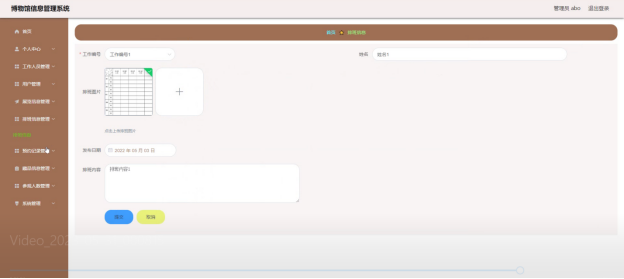

博物馆信息管理系统中的管理人员在“排班信息管理”这一菜单下是可以对博物馆信息管理系统内的工作人员的排班信息进行管控，其管理界面如下图4-17所示。

图4-17排班信息管理界面图
