1.​​​​​RK3399开发平台介绍

1.1​​​​​​ 开发平台配件说明

RK3399的标准套装包含以下配件：

• 友善之臂Nanopc-T4一块+7寸屏一块
• USB转串口模块及排线一根
• 100M/1000M以太网线缆
• Type-C 数据线，12V2A 电源适配器一个
• 16G TF卡一张及读卡器一个(可选)

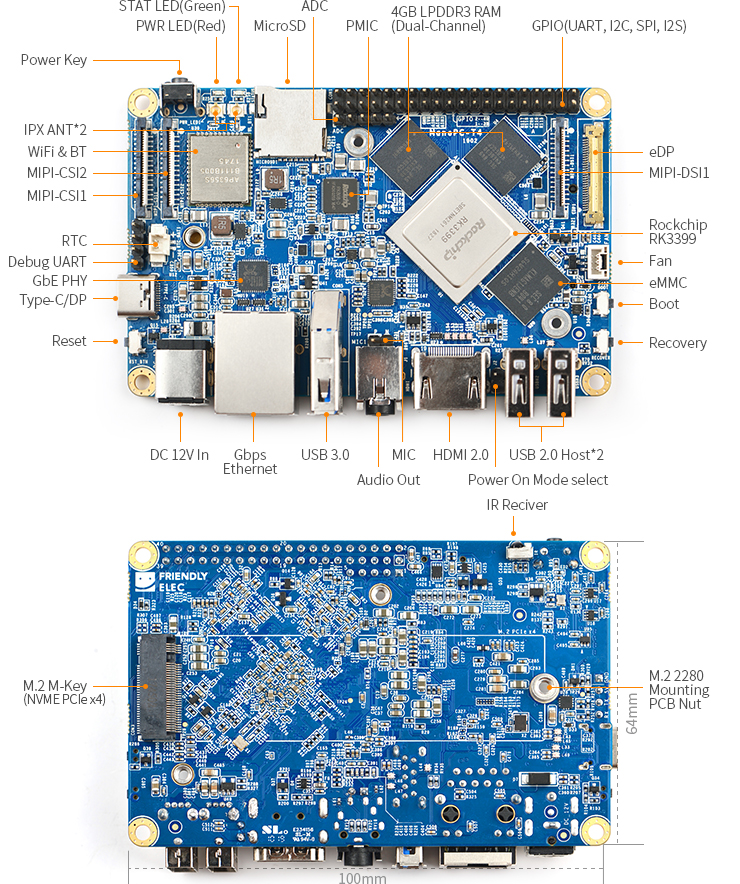

1.2 硬件介绍

2.USB升级固件

本节介绍了如何将主机上的固件文件，通过Type-C数据线，烧录到开发板的eMMC中。升级时，需要根据主机操作系统和固件类型来选择合适的升级方式。

2.1 准备工作

• RK3399开发板套件
• USB转串口线连接开发板和电脑
• Type-C数据线连接开发板和电脑
• 准备待下载的出厂系统固件
• 单个统一固件update.img,将启动加载器、参数和所有分区镜像都打包到一起，用于固件发布。
• 多个分区镜像，如kernel.img，boot.img，rootfs.img等，在开发阶段生成。

2.2 Windows下进行出厂系统烧写

烧写RK的固件，需要用到以下两种工具：

• 量产工具RKBatchTool，用于烧写统一固件(update.img)

• 开发者工具RKDevelopTool，可单独烧写分区固件

后来RK发布了AndroidTool工具，在RKDevelopTool的基础上增加了统一固件(update.img)的烧写支待，因此现在仅需要这个工具即可。

​​​​​​2.2.1 安装RKUSB驱动

使用烧写工具前需要安装RK USB驱动。如果驱动已经安装好，可以跳过这步。

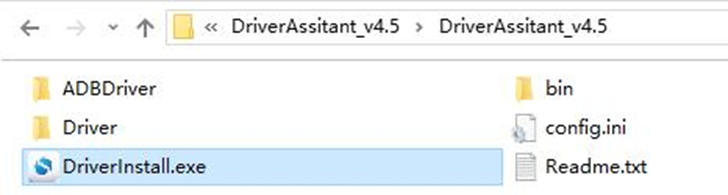

解压Release_DriverAssistant.zip，然后运行里面的DriverInstall.exe 。

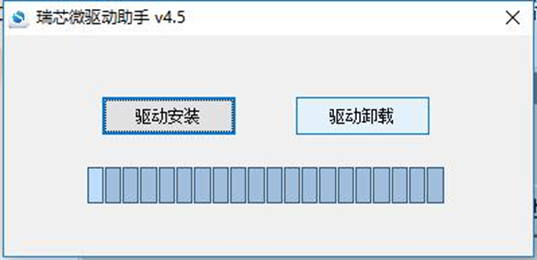

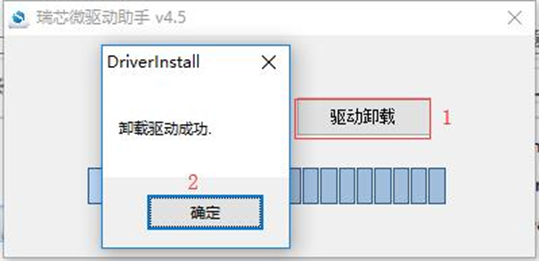

为了所有设备都使用更新的驱动，请先选择“驱动卸载”，然后再选择“驱动安装”。



当连接好开发板USB线，电源线后，进入Loader模式（前提是你的板Uboot还没坏），在设备管理器中可以看到以下信息：

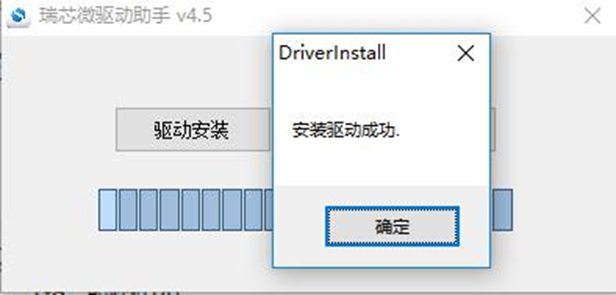

说明驱动安装成功。

如果启动程序损坏了，只能进入MaskRom模式。

2.2.2 USB转串口安装驱动

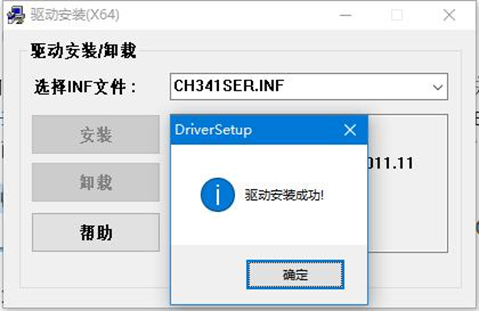

根据自己使用的USB转串口芯片型号下载相应驱动程序动并安装到Windows系统。

• CH340  http://www.wch.cn/downloads/CH341SER_EXE.html

2.2.3 连接设备

无需断开电源适配器和Type-C数据线的连接：

1. USB数据线一端连接主机，一端连接开发板。
2. 按住设备上的RECOVERY（恢复）键并保持。
3. 短按一下RESET（复位）键。
4. 大约两秒钟后，松开RECOVERY键

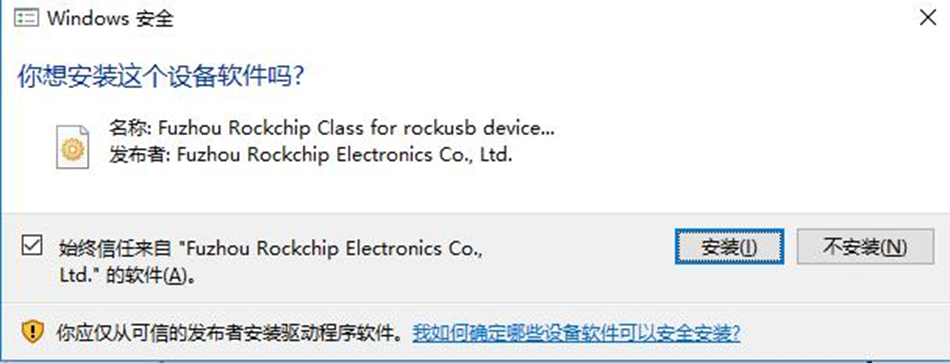

主机应该会提示发现新硬件并配置驱动。打开设备管理器，会见到新设备"Rockusb Device"出现，如下图。如果没有，则需要返回上一步重新安装驱动。

2.2.4 Windows下烧写映像

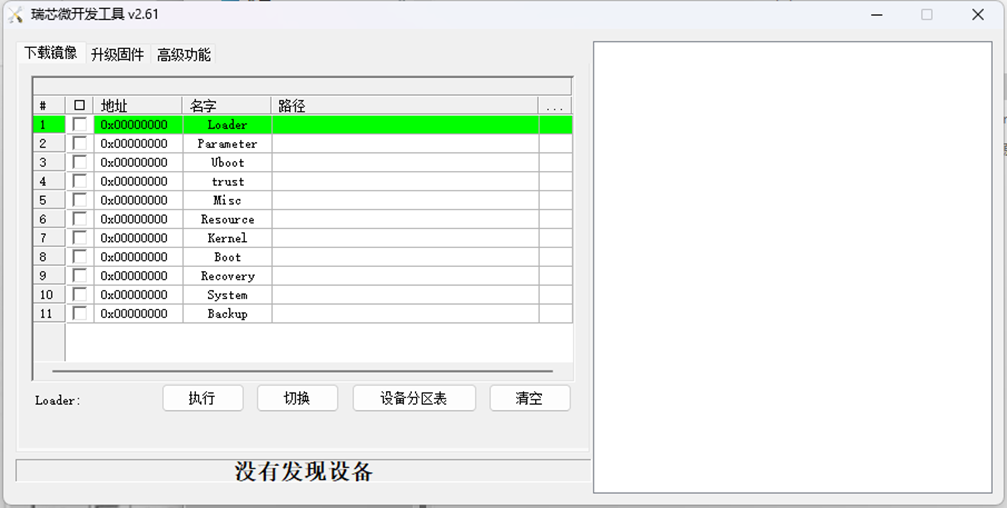

运行AndroidTool Release目录里面的AndroidTool.exe，如下图

烧写分区映像的步骤如下:

1. 切换至"下载镜像"页。
2. 勾选需要烧录的分区，可以多选。
3. 确保映像文件的路径正确，需要的话，点路径右边的空白表格单元格来重新选择。
4. 点击"执行"按钮开始升级，升级结束后设备会自动重启。

出厂固件：friendlydesktop-arm64-images.tgz

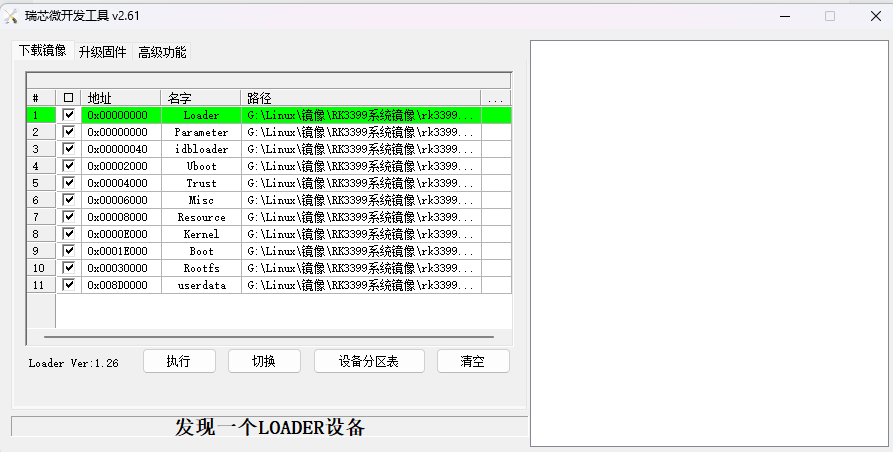

解压出来后，使用AndroidTool选择升级各个分区，地址需要配置正确，各分区地址其中是由下图中Parameter.txt决定的，开发者可以打开固件中的这个文件对比，然后，双击地址栏，填充正确地址，然后在对应固件项…这一列表单击鼠标，选择固件。

配置好后，点击 按键，等待升级完成即可。在软件界面的右边文本中会有进度显示。

3.启动模式说明

RK3399有灵活的启动方式。一般情况下，除非硬件损坏，RK3399开发板是不会变砖的。如果在升级过程中出现意外，bootloader损坏，导致无法重新升级，此时仍可以进入MaskRom模式来修复。

3.1 加载方式

RK3399有32KB的BootRom和200KB的内部SRAM，支持从SPI接口、eMMC接口、DMMC接口设备加载系统，即除了支持从Nand Flash、SPI Flash、eMMC Flash启动外，还支持SD卡启动。另外RK3399支持从USB Type-C接口下载系统代码。

3.2 启动次序

启动的次序：

1. 主控上电初始化。
2. BootRom代码在SRAM上运行，校验存储设备里的bootloader。
3. 校验通过，加载并运行bootloader引导代码。
4. bootloader引导代码负责初始化DDR内存，加载bootloader完整代码到DDR内存中并运行。
5. bootloader加载存储设备上的Linux内核，并将执行权交给Linux内核。

Linux系统启动：BootRom加载bootloader引导代码(前端一部份代码)，这部分代码运行起来先初始化外挂DDR4芯片，让内存可以工作起来，然后加载完整的bootloader到外挂的DDR4中，再运行完整的bootloader程序，它就可以加载内核kernel.img到DDR4中，然后启动内存中的kernel，kernel会读取bootloader给它传递的参数，kernel运行后会读取emmc中的rootfs，完成文件系统的挂载，完成挂载后就可以正常工作。

RK3399有三种启动模式：Normal模式、Loader模式、MaskRom模式

3.2.1 Normal模式

Normal模式就是正常的启动过程，各个组件依次加载，正常进入系统。

3.2.2 Loader模式

在Loader模式下，bootloader会进入升级状态，等待主机命令，用于固件升级等。

要进入Loader模式，必须让bootloader在启动时检测到RECOVERY(恢复)键按下，且USB处于连接状态：

1. 确保设备连接好电源适配器并处于通电状态。
2. USB Type-C线连接好设备和主机。
3. 按住设备上的RECOVERY(恢复)键并保持。
4. 短按一下RRESET(复位)键。
5. 松开RECOVERY键。

注意:如果发现按了RESET键后还是没有发现设备，请在保持RECOVERY按下的同时，长按一下PWRKEY键，然后才松开RECOVERY键。

3.2.3 ​​​​​​​MaskRom模式

MaskRom模式用于bootloader损坏时的系统修复。

一般情况下是不用进入MaskRom模式的，只有在bootloader校验失败(读取不了IDR块，或bootloader损坏)的情况下，BootRom代码就会进入MaskRom模式。此时BootRom代码等待主机通过USB接口传送bootloader代码，加载并运行之。

进入MaskRom模式流程

1.    USB数据线一端连接主机，一端连接开发板。

2.    按住设备上的boot键并保持。

3.    短按一下RESET（复位）键。

4.    大约两秒钟后，松开boot键。

4.​​​​​​​parameter.txt参数设置文件说明

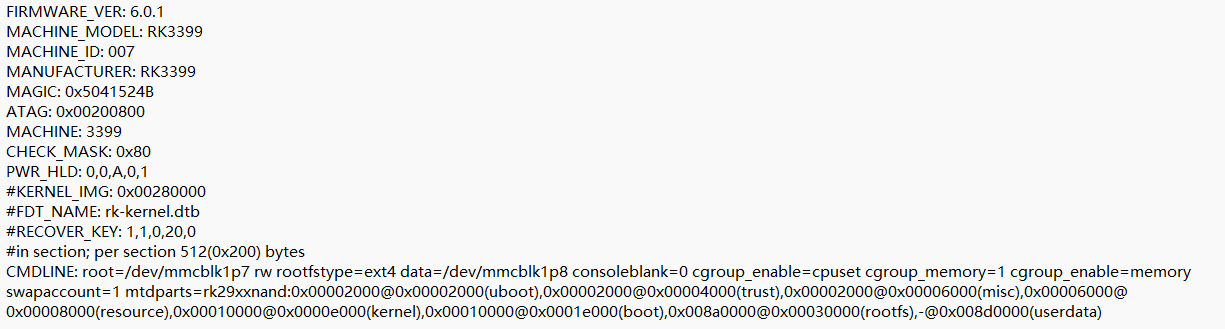

parameter.txt配置的参数由Bootloader解析。含义如下：

FIRMWARE VER:6.0.1固件版本，打包update.img用到。升级工具据此识别固件版本

MACHINE MODEL:RK3399 机型，打包update.img用到。用于升级工具显示。

MACHINEID:007 产品ID，为数字或字母组合，打包update.img使用。

MANUFACTURER:RK3399机型，打包update.img用到。用于升级工具显示。

MAGIC:0x5041524B 无法修改

ATAG:0x00200800无法修改

MACHINE:3399无法修改，内核识别用

CHECK MASK:0x80无法修改

PWR HLD: 0.0.A,0,1        这里是控制GPIO0A0输出高电平

最后一位是电平判断，解释：

1:= 解析parameter时，输出高电平

2:= 解析parameter时，输出低电平

3:=在 Loader 需要控制电源时，输出高电平

0:=在 Loader 需要控制电源时，输出低电平

#KERNEL IMG: 0x00280000        内核地址，bootloader将加载此地址，如果kernel编译地址改变，需要修改此值。

#RECOVER KEY: 1.1.0.20.0

第一位数字表示按键类型，0表示普通按键，!表示AD按键，后面三位一组，根据不同的按键类型有不同的含义。

GPIO按键：gpio组编号，gpio组内编号，有效电平。比如0,4,C,5,0代表普通按键，GPIO4C5,低电平有效

AD按键：adc通道1，adc通道1，下限数值，上限数值，保留位。比如i,1,0,200,0代表AD按键，ADC通道，下限值为0，上限值为200即AD值在0~200之间的按键都认为是RECOVERKEY。

CMDLINE:root=/dev/mmcblklp7 rw rootfstype=ext4 mtdparts=rk29xxnand:0x00002000@0x00002000(uboot),0x00002000@0x00004000(tmust),0x00002000@0x00006000mise),0x00006000@0x00008000(resource),0x00010000@0x0000e000(kemel),0x00010000@0x0001e000(boot),-@0x00030000(rootfs)consoleblank=0

root指定linux根文件系统分区

rootfstype指定linux根文件系统分区文件系统类型

MTD分区RK30xx、RK29xx和RK292x都是用k29xxnand做标识

@符号前是分区的大小，@符号后是分区的起始地址，括号中是分区的名字，单位都是sector(512Bytes)。

比如uboot起始地址为0x2000 sectors(4MB)的位置，大小为0x2000 sectors(4M)。

另外flash最大的bock是4M(0x2000 sectors)，所以每个分区需要4MB对齐，即每个分区必须为4MB的整数倍。
