一、存储芯片的 “江湖”：从日常到专业的刚需

在当下数字化时代，存储芯片就像电子设备的 “记忆大脑”—— 小到智能手环的运动数据存储，大到工业设备的运行日志记录，都离不开它的支撑。随着设备向 “小型化、高可靠性、低成本” 方向发展，传统存储方案逐渐暴露出短板：比如 TF 卡易脱落、普通 NAND 驱动开发复杂、eMMC 成本偏高。在这样的需求下，SD NAND 芯片凭借独特优势，成为越来越多场景的优选，今天我们就用通俗的语言，带大家彻底读懂它。

二、什么是 SD NAND 芯片？一句话讲清核心

（一）定义：“焊在板上的 SD 卡”

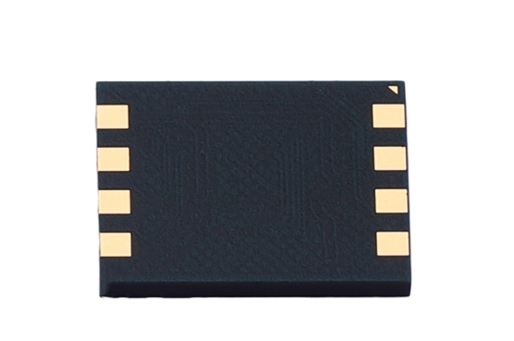

简单来说，SD NAND 芯片是集成了 NAND 闪存和 SD 控制器的贴片式存储芯片，可以理解为 “把 SD 卡 / TF 卡的功能直接做进了芯片里，能直接焊接在 PCB 电路板上”。它遵循标准 SD 协议，不需要额外的卡座，避免了传统插卡式存储接触不良、易受震动脱落的问题，尤其适合空间小、对稳定性要求高的设备。

（二）内部结构：两大核心 “分工明确”

SD NAND 芯片的内部很 “精炼”，主要由两部分组成：

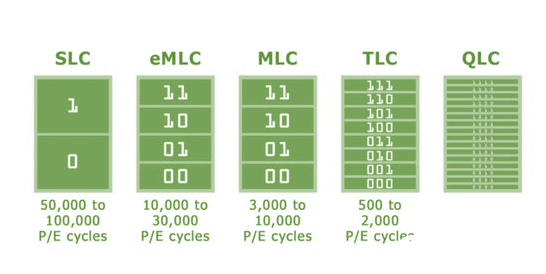

1. NAND Flash 存储单元：相当于 “仓库”，负责实际存储数据，常见的有 SLC、MLC 等类型（其中 SLC 寿命最长，擦写次数可达数万次，适合高频读写场景）；
2. SD 控制器：相当于 “仓库管理员”，内置坏块管理、磨损均衡、ECC 纠错等功能，能自动处理 NAND 闪存的复杂物理特性，让主机（比如 MCU 芯片）无需写复杂驱动，像用普通 SD 卡一样简单读写。

此外，它支持 SDIO 和 SPI 两种接口模式：SDIO 模式速度更快，适合需要高速传输的场景；SPI 模式接线简单，适配多数低成本微控制器，灵活性很高。

三、一张表分清：SD NAND 与常见存储芯片的区别

很多人分不清 SD NAND、TF 卡、eMMC、EEPROM 的差异，下面这张对比表，从核心特点、优势、短板、适用场景四个维度，帮你快速理清：

存储类型	核心特点	优势	短板	适用场景
信德SD NAND 芯片	贴片封装（如 LGA-8），集成 SD 控制器 + NAND 闪存	小尺寸（6×8mm 常见）、高稳定、免驱动	容量多为中小（1-4Gbit 常见）	智能穿戴、工业控制、车载电子、物联网设备
TF 卡（Micro SD）	插拔式，需卡座，遵循 SD 协议	灵活更换、容量可选多	易脱落、接触不良、寿命较短	手机扩展、相机、便携式设备
eMMC 芯片	集成控制器 + NAND，BGA 封装	大容量、高速传输	成本高、尺寸较大、驱动适配复杂	智能手机、平板、高清机顶盒
EEPROM 芯片	串行通信（IIC/SPI），存储单元小	价格低、引脚少、擦写方便	容量极小（KB 级）、速度慢	设备配置信息、简单参数存储（如传感器校准）

四、SD NAND 芯片的核心优势：为什么越来越多人选它？

除了表格中提到的，SD NAND 还有几个 “硬核优势”，正好契合当下电子设备的需求：

1. 稳定性拉满：直接焊接在 PCB 上，没有卡座接触问题，且多数产品支持 - 20℃~+70℃宽温（部分工业级可达 - 40℃~+85℃），还能通过 10000 次以上随机掉电测试，在恶劣环境下也能稳定工作；

1. 开发门槛低：内置完整 Flash 管理固件，兼容 STM32 等主流 MCU 平台，直接移植标准 SD 驱动代码即可使用，不用花时间写复杂的坏块管理、ECC 纠错程序，缩短研发周期；

1. 成本可控：在中小容量场景下，比 eMMC 成本低 30%~50%，比工业级 TF 卡更稳定且综合成本更低，适合批量生产的消费电子和工业设备。

五、SD信德 SD NAND：贴合实用需求的代表性产品

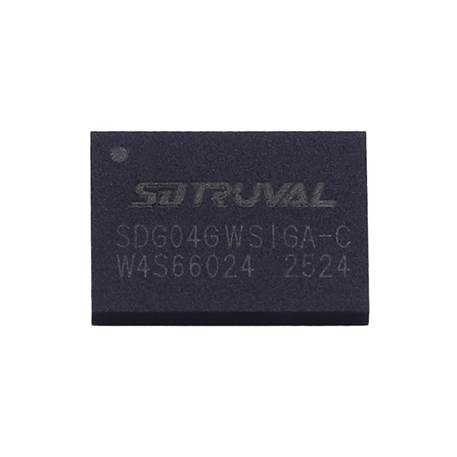

在 SD NAND 领域，信德的产品（如 SDG01GWSIGA-C、SDG02GWSIGA-C、SDG04GWSIGA-C）很好地体现了上述优势，尤其在 “适配性” 和 “可靠性” 上做了优化：

• 尺寸与集成：采用 LGA-8 封装，6×8mm 大小，极大节省 PCB 空间，而且支持机贴和手贴两种方式 —— 批量生产用机贴提高效率，研发调试用手贴灵活方便；

• 寿命与稳定：采用 SLC 晶圆，擦写寿命可达 6~10 万次，远高于普通 TF 卡（通常 1~3 万次），还通过了严苛的高低温测试和掉电测试，适合对寿命有要求的工业场景；

• 灵活适配：提供 1Gbit、2Gbit、4Gbit 三种容量，能满足不同设备的存储需求，同时支持固件定制，比如针对特定行业客户的 “数据管理”“寿命控制” 需求，原厂还提供技术支持和参考代码，降低导入难度。

六、SD NAND 的应用舞台：这些场景都在用力 “抢” 它

从消费电子到工业领域，SD NAND 的应用越来越广，主要集中在三类场景：

1. 嵌入式系统：工业控制设备（如 PLC、传感器）需要存储运行日志，智能家居设备（如智能门锁、温控器）需要存配置信息，SD NAND 的小尺寸和高稳定正好适配；

1. 便携式设备：智能手环、运动手表需要存心率、运动数据，便携式检测仪（如甲醛检测仪）需要存检测报告，SD NAND 的低功耗和小体积能帮设备 “瘦身”；

1. 车载电子：车载导航的地图数据、行车记录仪的临时缓存，对稳定性和抗震动要求高，SD NAND 焊接式设计避免了颠簸导致的存储失效。

七、SD NAND 不是 “全能王”，却是 “实用派首选”

SD NAND 芯片不是 “容量最大” 的存储方案，也不是 “速度最快” 的，但它在 “小尺寸、高稳定、低成本、易开发” 之间找到了完美平衡 —— 解决了 TF 卡的稳定性问题，简化了普通 NAND 的开发难度，降低了 eMMC 的成本门槛。

随着物联网、智能穿戴、工业 4.0 的发展，对 “小而稳” 的存储需求会越来越多，SD NAND 的应用场景还将进一步扩大。如果你的设备需要中小容量存储，又看重稳定性和开发效率，不妨多关注这类芯片，像信德这样兼顾性能和适配性的产品，或许能帮你快速落地项目。
