摘要

想象你盯着密密麻麻布满数据的 HMI 屏幕，突然红色警报闪烁，刺耳蜂鸣响起，可还没等你反应过来，又被其他跳变的数据分散了注意力 —— 这样的场景是不是既熟悉又抓狂？在实时状态监控 HMI 中，动态预警需要瞬间抓住眼球，静态参数又得保证清晰易读，二者却像水火不容的 “冤家”。如何让屏幕既能 “大声呼救” 提醒危险，又能 “轻声细语” 传递关键信息？这种被称为 “呼吸感” 的设计理念，正成为打破僵局的破局者，它究竟藏着怎样的视觉魔法？

一、“呼吸感” 设计：HMI 屏幕的 “情绪表达”

在实时状态监控 HMI 中，“呼吸感” 设计不是真的让屏幕 “喘气”，而是通过视觉设计让信息 “活起来”。简单来说，它就像给屏幕赋予了情绪：遇到紧急情况时 “大声呐喊”（动态预警突出显示），平时则 “安静诉说”（静态参数有序呈现），让操作员既能快速捕捉关键警报，又不会被过量信息 “淹没”。

传统 HMI 设计常陷入两个极端：要么把所有数据平铺直叙，关键预警湮没在数字海洋中；要么过度强调动态效果，导致整个界面像 “闪烁的霓虹灯”，看得人头晕目眩。某化工厂曾因 HMI 界面设计混乱，操作员没能及时发现管道压力异常，险些酿成事故。这暴露出传统设计在信息分层上的不足，也凸显了 “呼吸感” 设计的重要性。

二、矛盾焦点：动态预警与静态参数的天然冲突

动态预警和静态参数就像 HMI 设计中的 “左右为难”。动态预警需要通过颜色、闪烁、动画等强视觉效果，第一时间抓住操作员的注意力；而静态参数讲究稳定、清晰，方便长时间查看分析。可当二者挤在同一块屏幕上，冲突就出现了。

设计要素	动态预警需求	静态参数需求	冲突表现
颜色	高对比度、鲜艳	柔和、不刺眼	鲜艳颜色干扰参数阅读
动效	频繁闪烁、放大	稳定显示	动态效果分散注意力
布局	占据显眼位置	整齐排列	空间争夺导致信息拥挤

比如，在电力监控系统中，线路过载的红色闪烁警报和实时电压、电流数据如果同时出现在相近区域，操作员很容易因视觉疲劳，误读静态参数，甚至错过关键预警。找到二者的平衡点，成为 HMI 设计的核心难题。

三、视觉平衡之道：让信息 “各司其职”

想要实现动态预警与静态参数的视觉平衡，需要从颜色、布局、动效三个维度入手，给不同类型的信息规划专属 “舞台”。

1. 分层级的颜色管理

建立颜色优先级体系，是平衡信息的基础。关键预警使用高饱和度的红色、橙色，搭配黑色背景强化对比；次要提示用黄色或蓝色；静态参数则采用浅灰色、淡蓝色等低饱和度颜色。例如，在数控机床 HMI 中，刀具磨损预警用红色闪烁框标注，而切削速度、进给量等参数以灰白色字体固定显示在屏幕下方。

2. 模块化布局设计

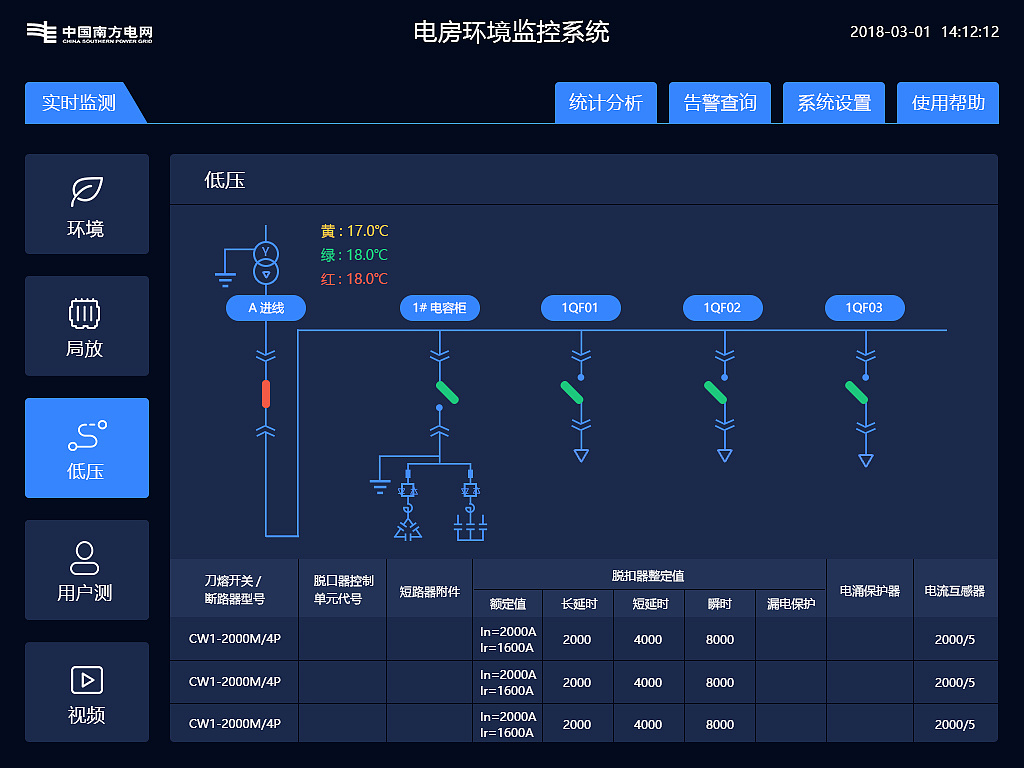

将屏幕划分为不同功能区域，让动态与静态信息 “分区而治”。通常把屏幕顶部或角落设为 “预警专区”，发生异常时警报在此集中展示；中间大面积区域用于呈现静态参数，采用表格、仪表盘等规整形式。下图展示了典型的 HMI 布局方案：

3. 智能动效控制

给动态预警设置 “冷静期”，避免过度干扰。比如警报闪烁 3 - 5 次后转为常亮，或者采用 “呼吸式” 渐变闪烁，既保持警示效果，又降低视觉刺激。同时，静态参数区域禁用一切不必要的动画，确保数据稳定易读。

四、实战验证：“呼吸感” 设计的落地效果

某汽车总装车间引入 “呼吸感” 设计改造生产线监控 HMI 后，取得显著成效：

1. 预警响应提速：通过将设备故障预警固定在屏幕左上角，搭配红色脉冲闪烁，操作员平均响应时间从原来的 8 秒缩短至 3 秒。
2. 参数误读率下降：静态参数采用模块化表格布局，关键数据用绿色高亮标注，误读率降低了 40%。
3. 操作效率提升：整体界面简洁有序，操作员处理日常监控任务的效率提高了 25%。

改造前后的数据对比，充分证明了 “呼吸感” 设计在提升 HMI 易用性和安全性上的价值。

总结

实时状态监控 HMI 的 “呼吸感” 设计，本质是一场信息展示的 “平衡艺术”。通过巧妙协调动态预警与静态参数的视觉呈现，既能让关键警报 “脱颖而出”，又能保证基础数据 “有条不紊”。从颜色分层到模块化布局，再到智能动效控制，每个设计细节都在为操作员打造更高效、更安全的监控体验。掌握这些视觉平衡技巧，就能让 HMI 屏幕真正 “呼吸” 起来，成为生产线上可靠的 “智能助手”。
