一、功能简介

项目编号：dz-1043
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20监测当前环境的水温，水温不在设置范围内进行声光报警
2、 通过PH监测模块监测当前PH，PH不在设置范围内进行声光报警
3、通过浑浊度监测模块监测当前的浑浊度，浑浊度大于设置最大值进行声光报警
4、通过TDS监测环境的固体电解质，电解质大于设置最大值进行声光报警
5、通过显示屏显示数据；
6、通过按键可以设置水温阈值、PH阈值、浑浊度阈值、电解质阈值
7、通过WiFi模块ESP8266将测量数据发送到阿里云然后下发到手机端，可以设置阈值，参数异常手机弹窗提醒


二、系统框图设计

绘制软件：VISIO

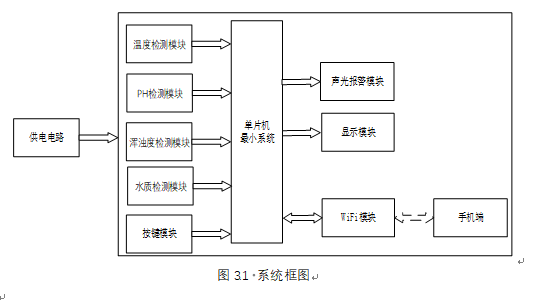

本设计以STM32F103C8T6单片机为核心控制器，结合多种检测模块构建水质监测系统，系统包括中控部分、输入部分和输出部分。中控部分采用STM32F103C8T6单片机，其主要功能是获取输入数据并控制输出部分。输入部分由以下模块组成：第一部分是温度检测模块，实时监测水温；第二部分是PH检测模块，监测水质酸碱度；第三部分是浑浊度检测模块，检测水质清澈度；第四部分是水质检测模块，测量溶解固体含量；第五部分是按键模块，用于参数设置；第六部分是供电模块，为系统提供稳定电源。输出部分由以下模块组成：第一部分是声光报警模块，在水质异常时发出警报；第二部分是显示屏模块，实时显示各项水质参数；除此之外还有WiFi模块，将数据上传至阿里云平台并实现远程监控。系统框图如图3.1所示。

三、32实物图

单片机型号：STM32F103C8T6

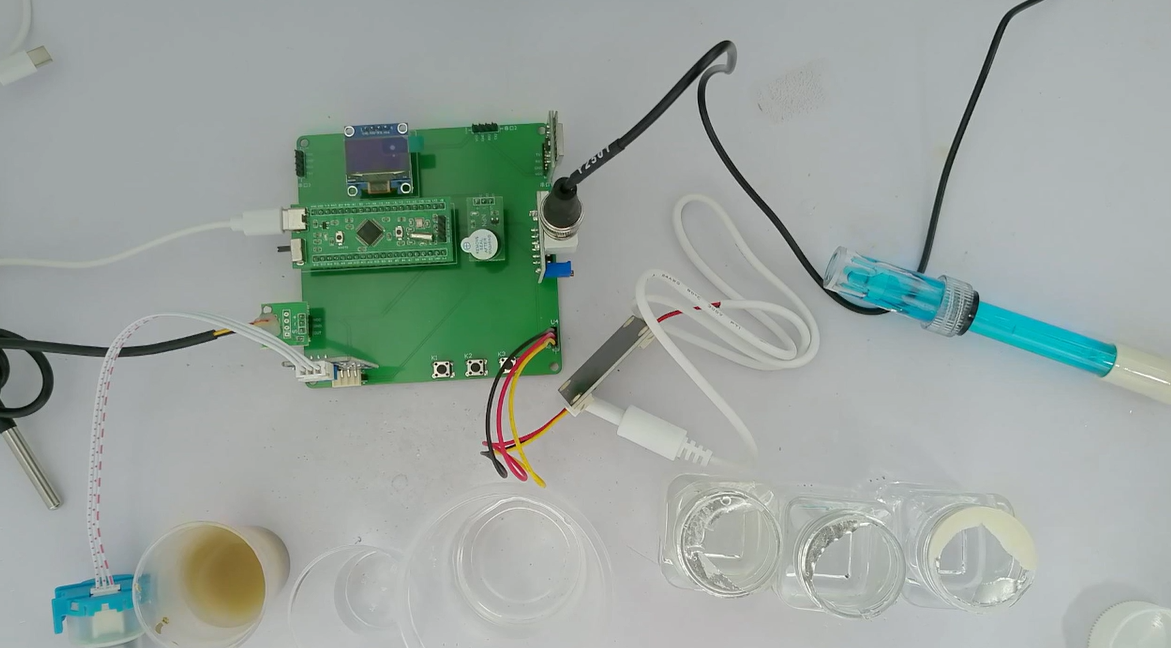

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

 四、原理图

软件版本：AD2013

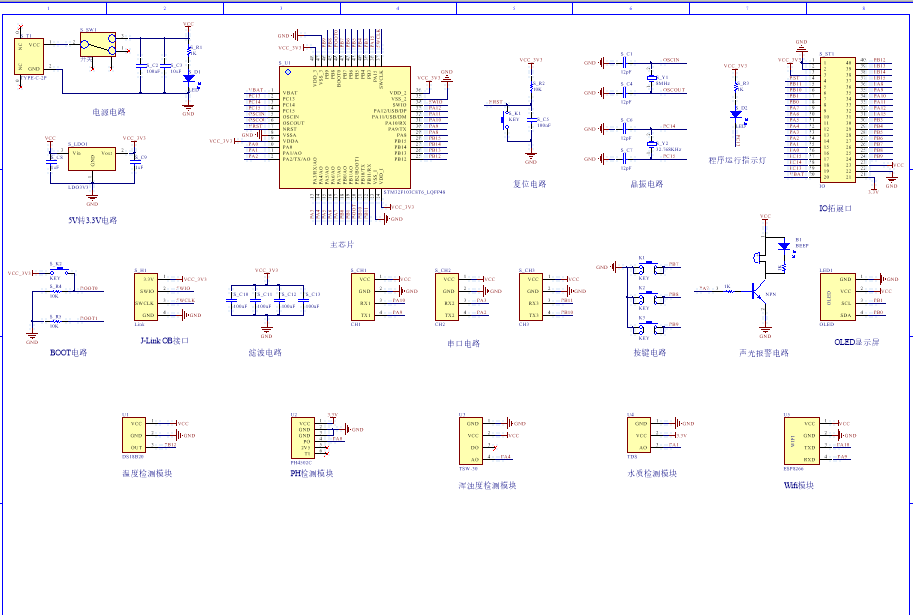

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 五、PCB图

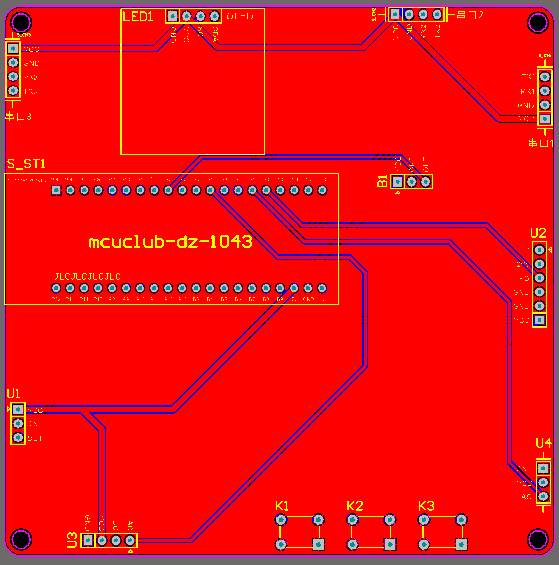

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：按键函数
传参值：无
返回值：无
**********************************/
void Key_Function(void)
{
	key_num = Chiclet_Keyboard_Scan(0);		//按键扫描，获取键值
	if(key_num != 0)								      //有按键按下
	{
		switch(key_num)
		{
			case 1:								            //按键1：切换界面
				display_num++;
				if(display_num >= 7)
				{
					display_num = 0;
				}
