基于Labview的多路压力数据采集系统的设计

三台老旧的机械臂突然集体罢工，车间主任急得直冒汗。我蹲在控制柜前盯着跳动的压力表指针，突然意识到——传统仪表监测就像蒙着眼走钢丝。这次故障让我彻底明白，搞工业现场就得玩转多通道实时监测，于是有了这个基于LabVIEW的压力数据采集系统。

硬件配置就像搭乐高

传感器选型直接决定系统上限。别迷信进口货，STC的CYZ-102在0-5MPa量程下±0.5%精度足够对付大多数工况。重点是要配好信号调理模块——我直接用了NI的SCXI-1520，这货自带的350Ω桥路电阻刚好匹配我们的应变式传感器。

sensor_config = {
    "range": (0, 5),  # MPa
    "excitation": 10,  # V
    "sensitivity": 2.0  # mV/V
}

软件架构里的魔鬼细节

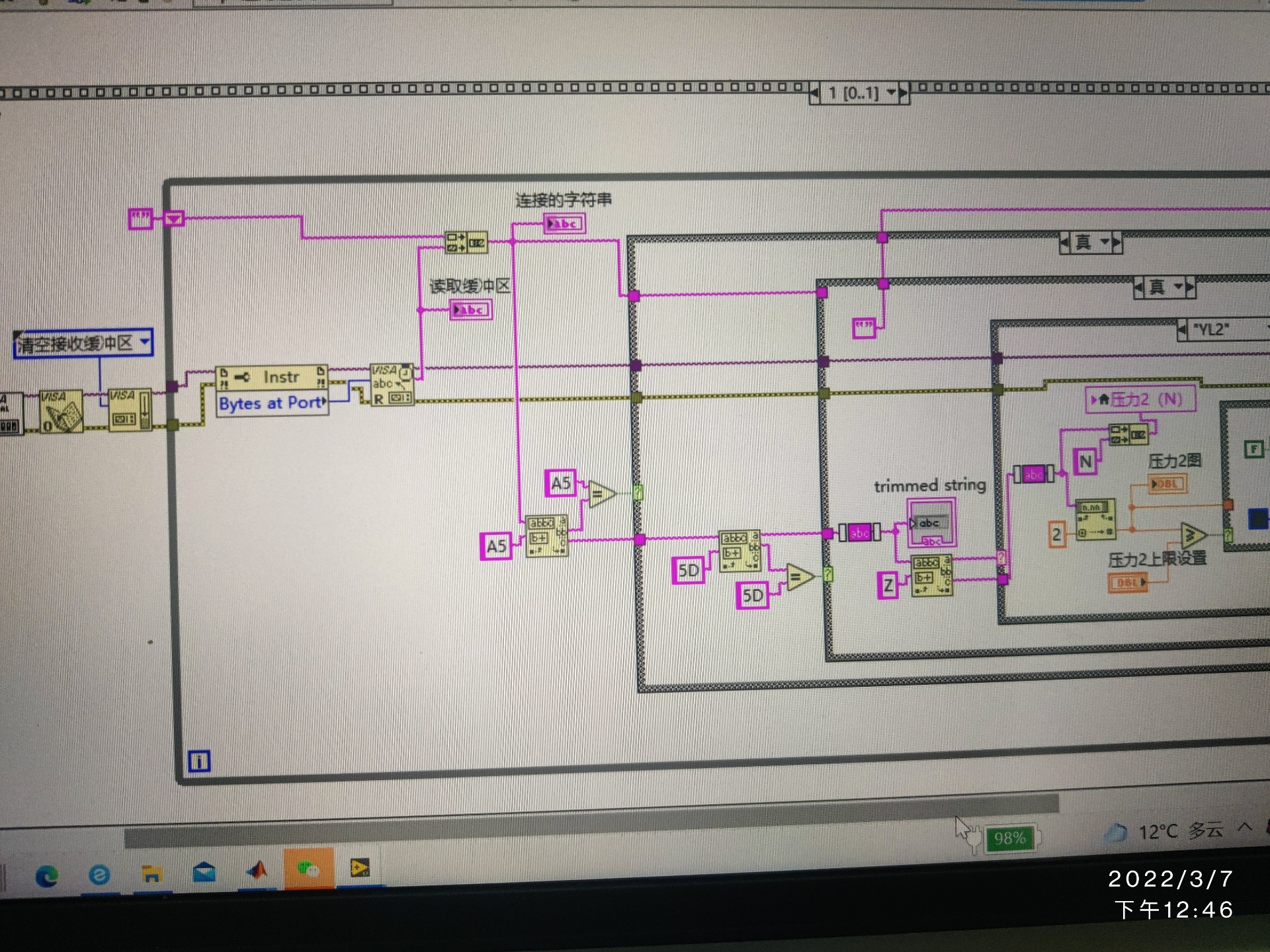

新建VI时别急着写代码，先把DAQ助手拖出来。重点注意这两个参数：采样率和硬件触发设置。通道映射要用二维数组管理，千万别手写字符串！

// LabVIEW代码片段 - 通道配置
DAQmxCreateTask("", &taskHandle);
DAQmxCreateAIVoltageChan(taskHandle, "Dev1/ai0:3", "",
    DAQmx_Val_Diff, -10.0, 10.0, DAQmx_Val_Volts, NULL);

当看到这行代码时，菜鸟可能会问为什么用差分输入。其实现场电磁干扰严重时，差分模式能干掉80%的工频噪声，这可是被变频器电过三次才悟出的真理。

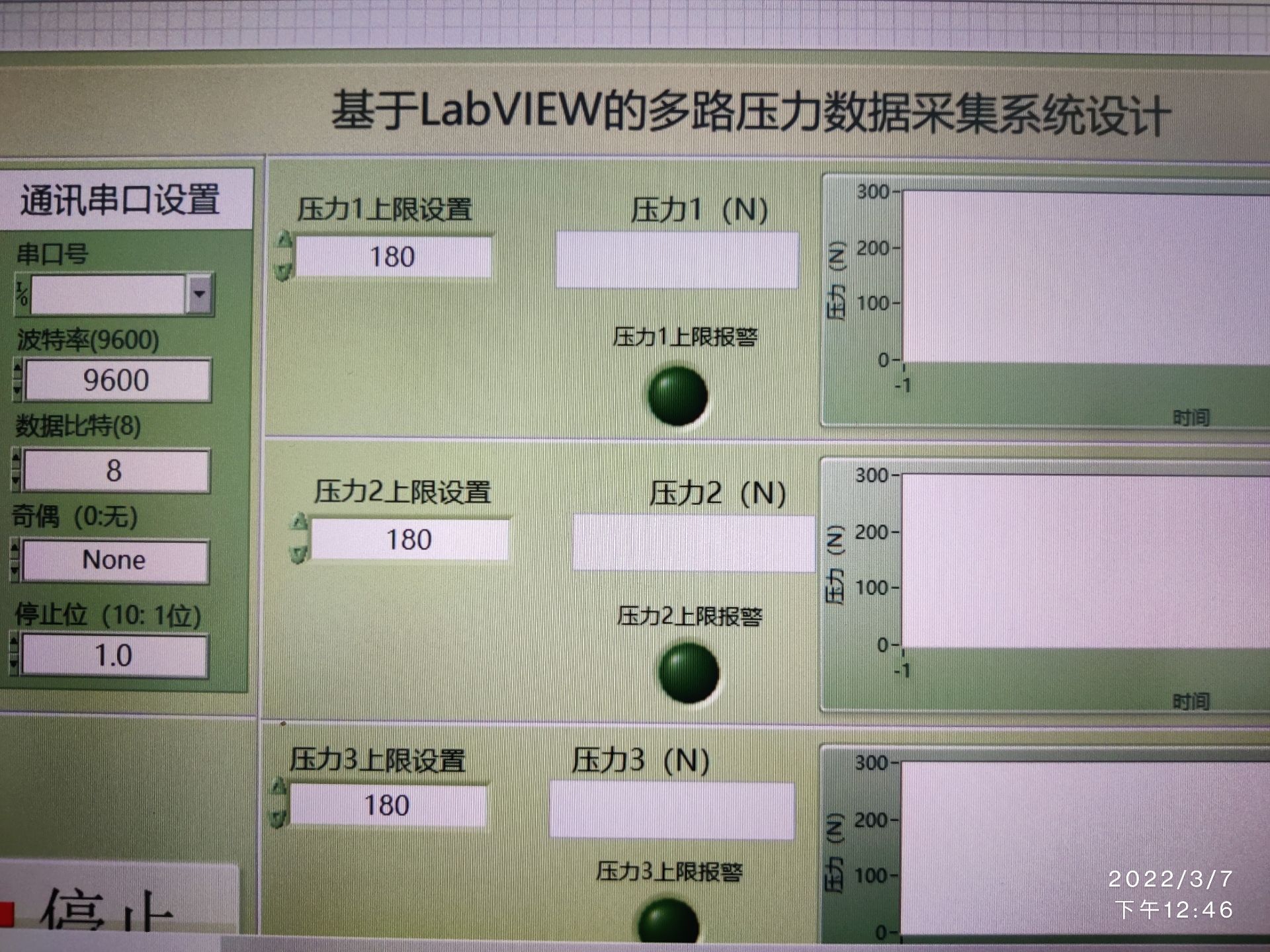

实时显示的门道

波形图控件直接拖进来？太天真了！得用生产者-消费者模式，否则16通道同时刷新绝对卡成PPT。分享个私藏技巧：把X轴设为相对时间，Y轴动态缩放勾选自动调整，操作工盯着屏幕时眼睛不会发花。

数据存储的坑

用TDMS格式存数据比文本文件快20倍不止，但要注意块大小设置。有次设置了1GB的块，直接导致文件损坏——血的教训！现在都用自动分块加时间戳命名：

// 文件存储配置示例
Set TDMS Property (File)
   Property: name
   Value: "PressureData_%Y%m%d%H%M%S"

调试时发现个诡异现象：第8通道数据总是漂移。排查三天才发现是接线盒里的香蕉头氧化了，拿砂纸打磨完立竿见影。所以搞采集系统，硬件维护和软件设计同样重要。

这个系统上线后，设备故障排查时间从平均4小时缩到15分钟。现在看着车间大屏上跳动的16条压力曲线，终于不用再抱着万用表到处救火了。代码写得再漂亮，最后还是要回到解决实际问题的本质——这可能就是工控人的浪漫吧。
