在电机驱动领域，高效、可靠的预驱动芯片是实现电机精准控制的关键。 GC4931P 三相无刷直流电机预驱动芯片，凭借其卓越的性能和丰富的功能，成为众多工程师的首选。本文将详细介绍 GC4931P 的主要特性、功能以及应用场景。

芯片特性

GC4931P 是一款专为三相无刷直流电机设计的预驱动芯片，能够驱动 N 型功率 MOSFET，支持 4.7V 至 36V 的宽电压范围，满足不同应用场景的需求。其低功耗同步整流功能，通过在衰减周期内打开低内阻开关管，取代反向续流二极管，显著降低了功耗。

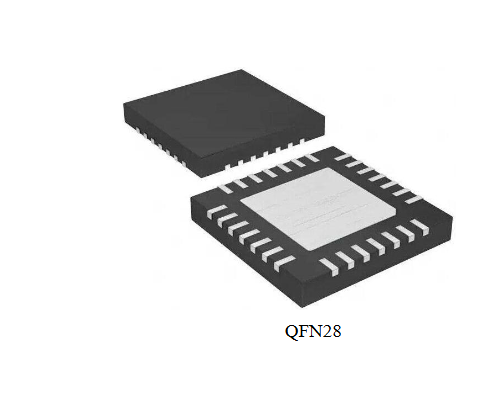

此外，GC4931P 集成了多种保护机制，包括 过温保护、过压保护、低压保护 和 堵转锁定保护，确保芯片在复杂工况下稳定运行。其工作温度范围为 -40℃ 至 110℃，采用 5mmx5mm QFN 28 脚 封装，底部设有散热片，适应各种工业环境。

功能描述

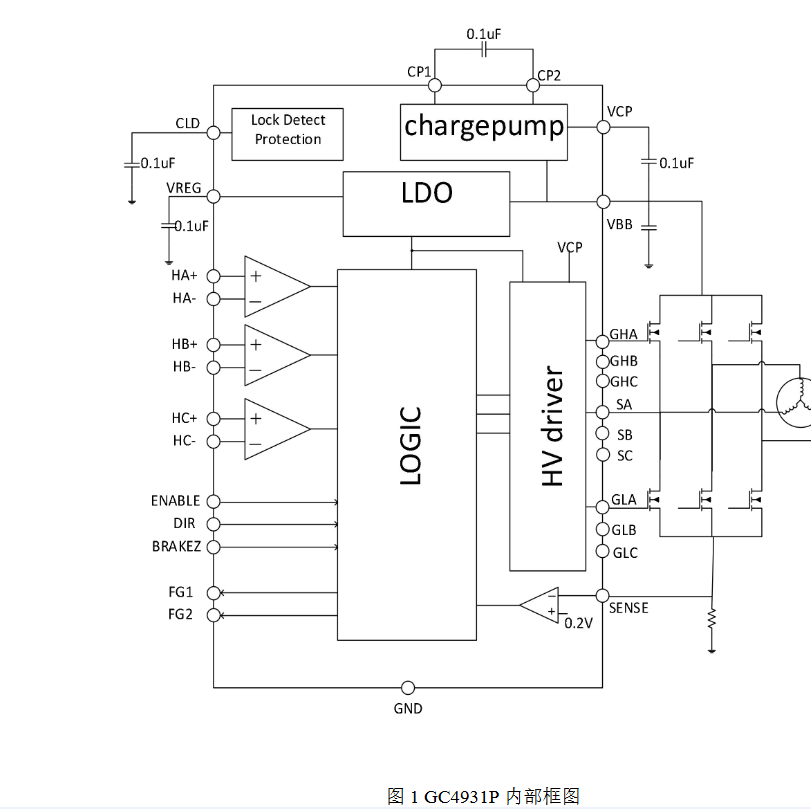

GC4931P 的逻辑输入包括使能控制（ENABLE）、方向控制（DIR）和刹车控制（BRAKEZ），逻辑输出脚 FG1 和 FG2 可用于监测电机转速。芯片内置固定衰减时间的脉冲调制电路，有效抑制励磁涌流。其堵转保护时间可调，通过外接电容实现灵活配置。

在刹车模式下，三个半桥的下臂桥 MOS 管全部打开，短路电机反向电动势，实现快速制动。此外，芯片还提供 5.2V 的 HBIAS 输出，为霍尔元件供电。

电气参数

• 最大工作电压：38V

• 工作电流：4mA 至 6mA（fPWM < 30kHz，Cload = 1nF）

• HBIAS 管脚电压：5.1V 至 5.3V

• 过温关断温度：155℃ 至 170℃

• VBB 过压保护点：28.5V 至 29.5V

应用场景

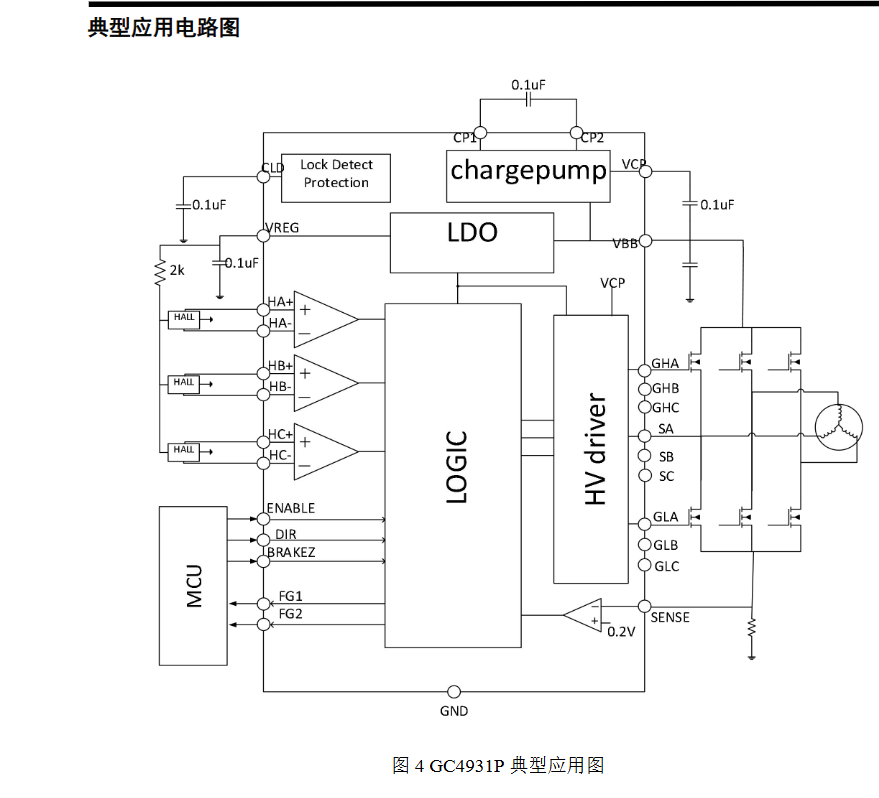

GC4931P 广泛应用于 电动工具、家用电器 和 工业自动化设备 等领域。其高性能和高可靠性使其成为理想的电机驱动解决方案。

结语

GC4931P 以其卓越的性能和全面的功能，为三相无刷直流电机的驱动提供了可靠的解决方案。其宽电压范围、低功耗设计和多种保护机制，使其在各种应用场景中表现出色。无论是电动工具的高效驱动，还是工业设备的精准控制，GC4931P 都是工程师的不二之选。
