硬件准备：

1.200SMART PLC一台 带以太网口

2：机器视觉软件，本例中使用广东奥普特的SCI机器视觉软件

3：交叉网线一根

软件准备：

1. 安装西门子SMART软件，版号为V2.4
2. 安装SCI软件 版本号为：V2.4-1806

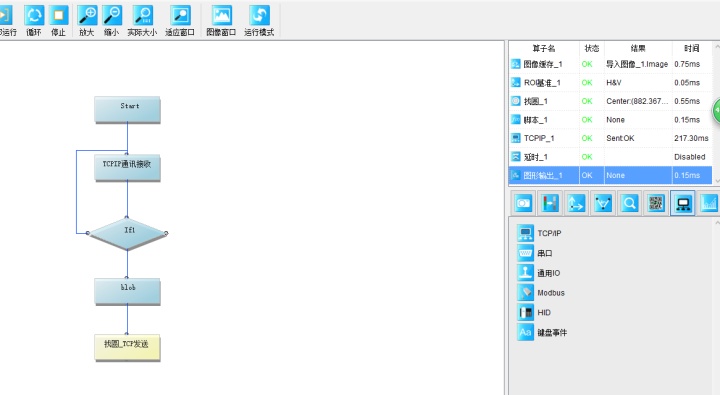

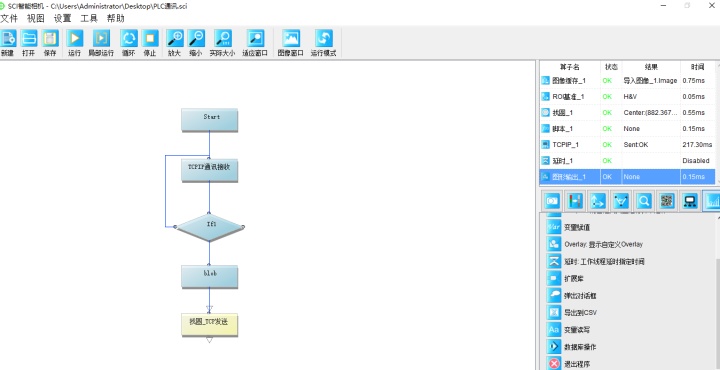

机器视觉软件程序的编写

1：视觉软件接收，如果接收到ready后，由执行图像处理，如果没有接收到，则循环接收

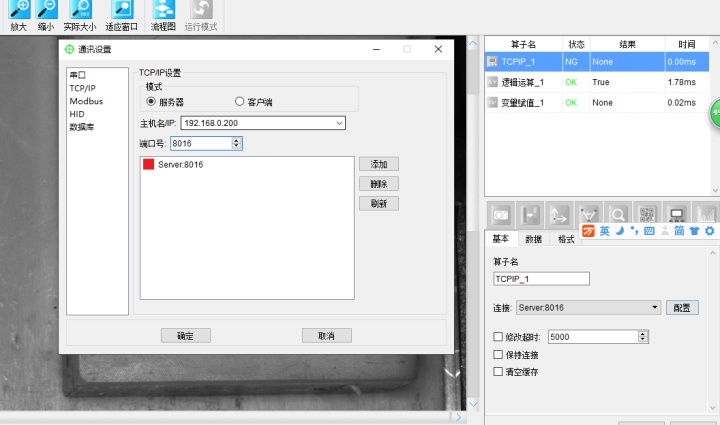

2：配置成本地电脑的IP，端口号8016 数据设置为接收状态，

3：本块中TCPIP设置为发送模式，即把找圆的结果发送到PLC，如找到圆，则发送OK，否则发送NG

PLC程序 PLC的IP地址是192.168.0.5

1：本案中PLC做客户端,,,当然也可以做服务器 本例中的IP地址是电脑的址，端口号是视觉软件里填写的端口号

2:本例中发送ready,给视觉软件，，第秒钟发送一次

3：把ready的ASCII码传入到要发送的存储区

4：此为接收程序，把接收到的数据放入以VB200开始的地址里面

5:此为接收到的的OK,NG的ASCII码，在程序里做比较之后，再输出

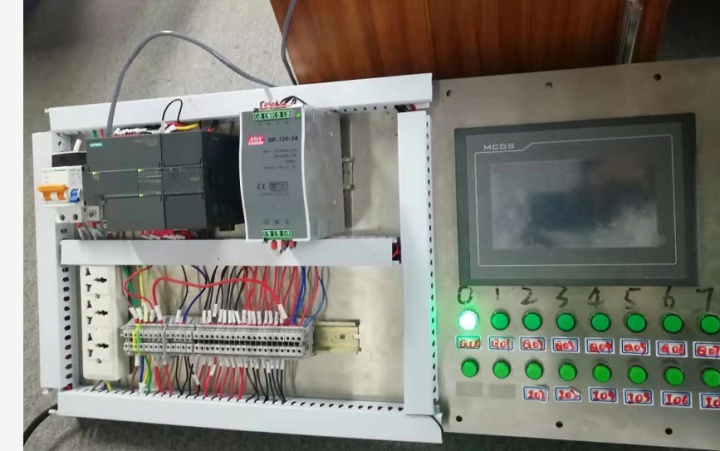

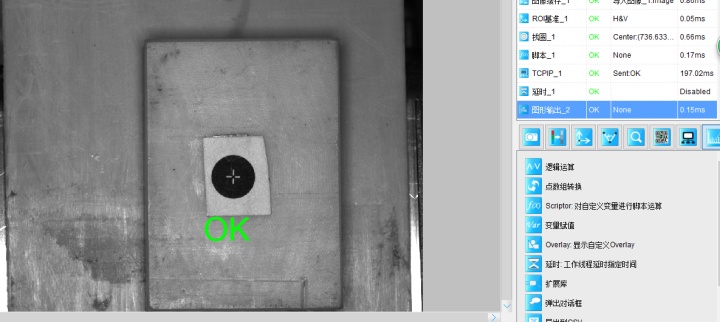

执行OK效果图：

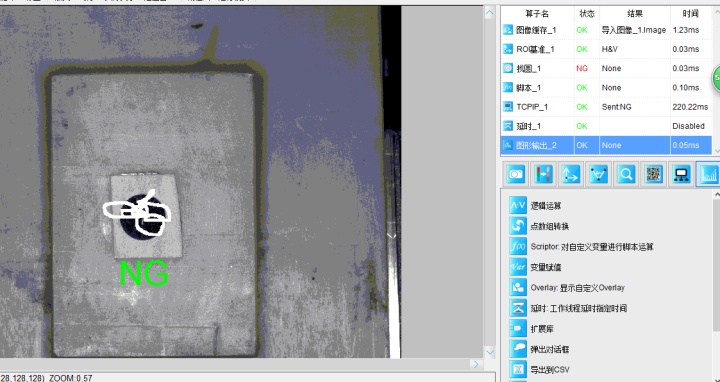

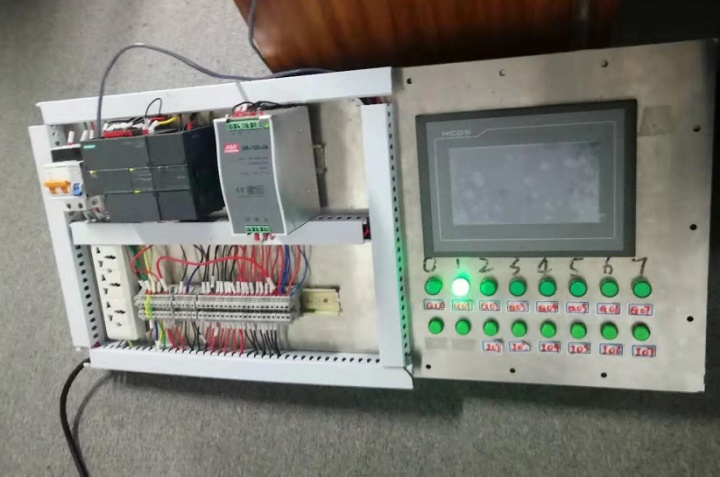

执行NG效果图：
