把220V交流变成3.3V或5V，还能塞进指尖大小的空间，并且待机功耗低于一颗LED，是什么体验？SI13303/SI13305这对SOP-7封装的“非隔离降压兄弟”把高压MOSFET、过零检测、过温/过压/限流保护全部集成在一颗芯片里，外围仅需5颗通用料即可工作，被工程师戏称为“史上最省事的市电电源”。

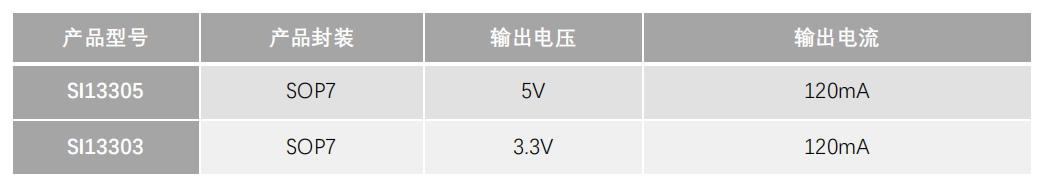

产品速写：一张图看清SI1330X家族

封装：SOP-7，结温-40~155℃，4000颗/卷，无卤编带。

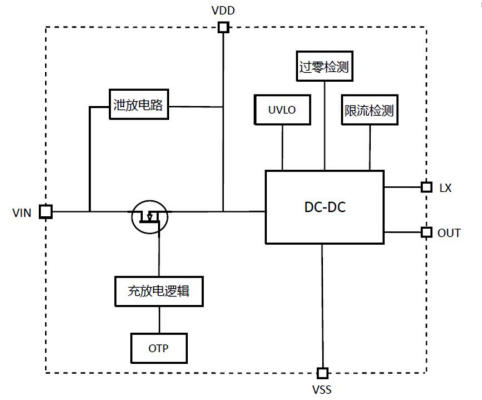

把“高压”藏进芯片——内部框架图解读

SI1330X采用专利AC-DC架构，把650V功率MOSFET、AC泄放、过零检测、OTP、UVLO、限流比较器全部集成，对外只有7根脚：

①GND　②VOUT　③NC　④VDD　⑤⑥VIN　⑦LX

芯片通过“AC充电窗口”技术，在每个交流半周内选择最佳时机给VDD储能，再经过内部DC-DC给VOUT供能，既省去高压电解，又把EMI压到Class B余量以上。


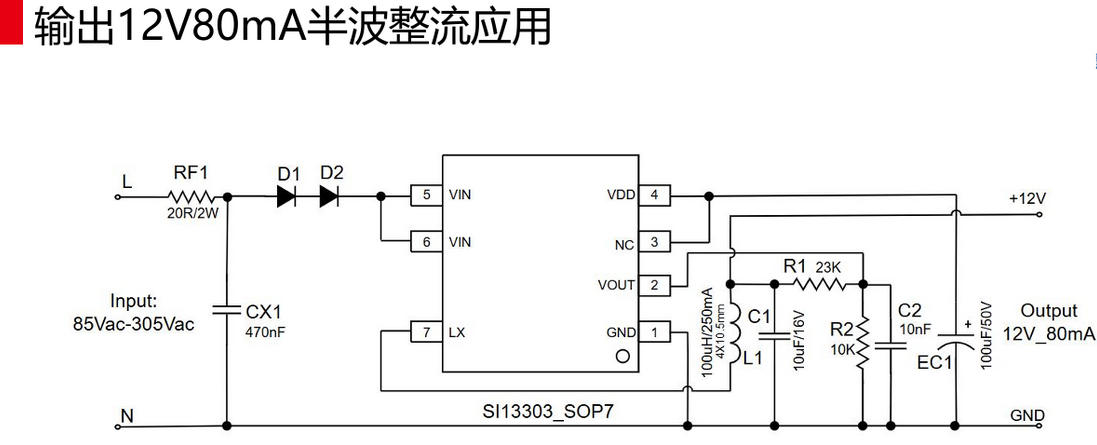

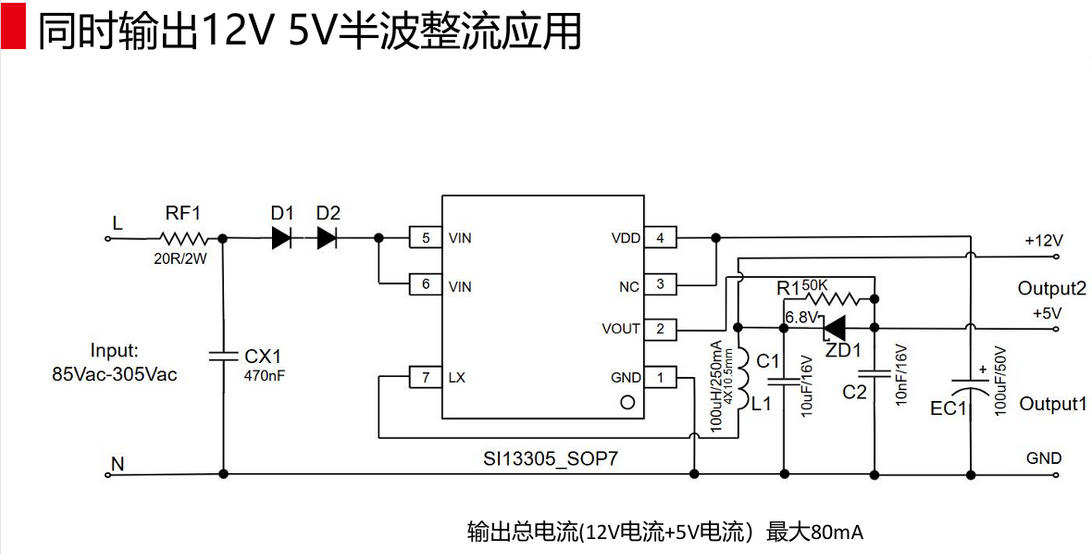

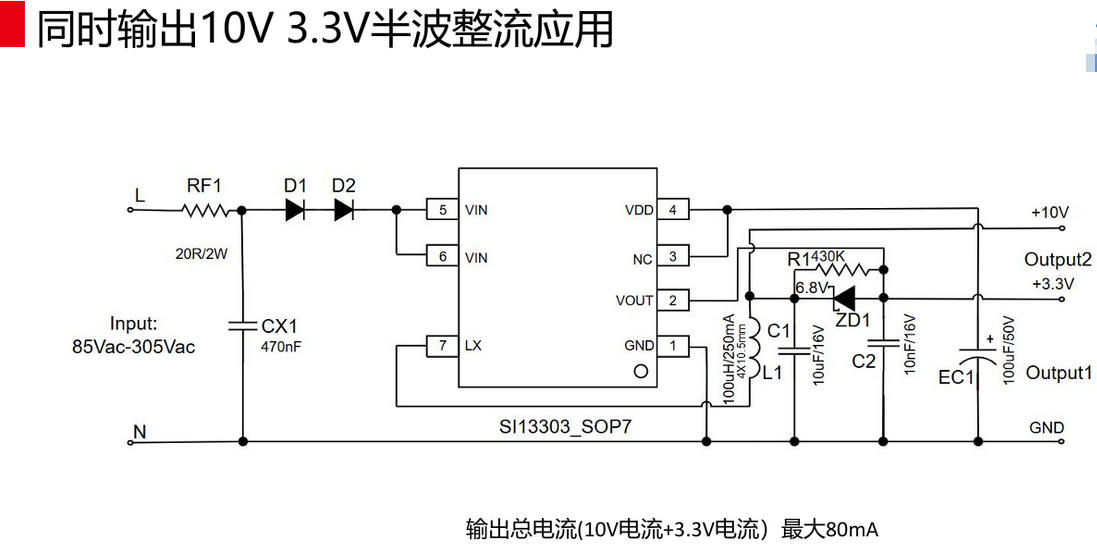

应用电路

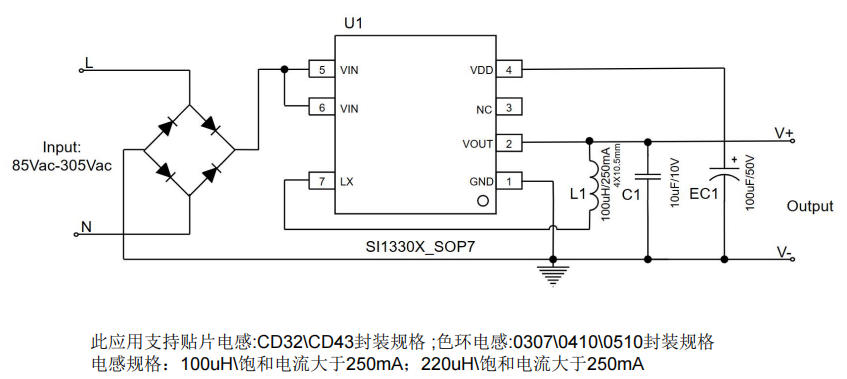

    极简型（5颗料）

    220V→保险丝→整流二极管1N4007→100µH电感（CD43）→10µF/10V陶瓷+100µF/50V电解→SI1330X→3.3V/5V

    特点：无π型滤波，无安规X电容，即可过EMI，BOM成本＜0.3元。


    加强EMI型（7颗料）

    在极简型基础上串入20Ω/1W绕线电阻RF1，并在交流端并22nF/1000V高压瓷片C2，可再提高6dB余量，轻松应对家电Class B。

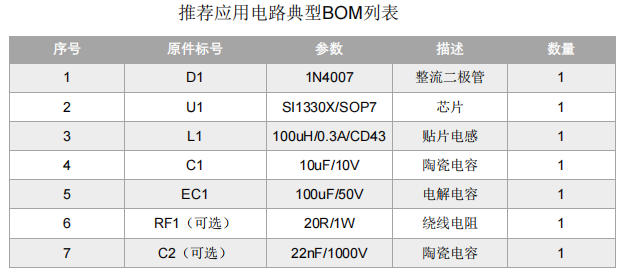

BOM清单（加强型）

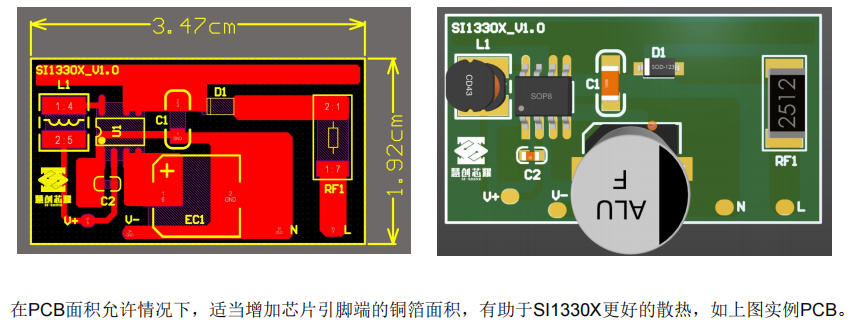

PCB布局“三板斧”

1. 功率环最小化：整流二极管→LX→电感→VOUT→GND，环路面积＜1cm²。

2. 散热铜箔最大化：VIN、GND、LX三脚各铺≥10mm²铜皮，双面板可打9×0.3mm散热孔。

3. 高低压分离：高压走线（VIN、LX）远离低压取样（VOUT、VDD），4mm爬电距离轻松满足。

实测数据：用示波器说话

• 220V输入、100mA负载下，输出纹波仅8.2mV（峰峰值）。

• 0→100mA阶跃，恢复时间180ns，无过冲。

• 待机功耗47mW@220V，比一颗0805贴片LED还省电。

• 线性调整率0.1%（80-305V），负载调整率0.1%（0-120mA），温度漂移±0.02%/℃。

典型应用场景

• 可控硅/继电器驱动电源

• 智能开关、墙插、插座“零火线”取电

• 小家电（咖啡机、电水壶）待机MCU供电

• 温控器、计量表、IoT传感器“市电直供”

动手Tips：三分钟把Demo跑起来

1. 拿一张洞洞板，按“极简型”原理图搭好5颗料；

2. 交流端串1A保险丝+隔离变压器，上电前放万用表在VOUT；

3. 轻触220V，LED指示灯瞬间点亮，示波器AC耦合纹波＜10mV；

4. 把负载换到120mA，芯片温升＜35℃，手指摸上去只是“温热”。

结语

SI13303和SI13305的出现，不仅为工程师们提供了一种高效、简洁且可靠的电源转换方案，也为智能家居、小家电和各类低功耗设备的设计带来了新的可能性。
