在嵌入式项目的硬件设计中，“Nor Flash 存储启动代码 + SD卡存放大容量数据” 的双芯片方案曾是经典选择。但随着设备对空间、可靠性及开发效率的要求升级，这套架构的隐性问题逐渐凸显：两颗芯片需独立布局，占用额外硬件资源，还需单独适配总线与驱动，给项目落地带来诸多限制。而随着 SD NAND 技术的成熟，单颗芯片即可同时承担 “代码存储 + 数据存储” 双重角色，为嵌入式存储提供了更高效的优化路径。

一、“Nor Flash + SD 卡” 双芯片方案的三大局限

双芯片方案的短板在小型化设备与严苛场景中尤为明显，成为制约产品性能与体验的关键因素：

1. 空间占用冗余：Nor Flash（多为 SOP-8 封装）、TF 卡座及外围 TVS 保护器件，在 PCB 上至少需占用 200mm² 空间；且 SD 卡座的厚度通常超过 1mm，直接限制设备向 6mm 以内超薄壳体设计，难以满足智能穿戴、微型传感器等产品的形态需求。
2. 可靠性隐患突出：SD 卡座的金属触点易因环境氧化、设备振动出现接触不良，导致数据传输中断或启动失败；Nor Flash 虽擦写寿命达 10 万次，但长期使用后参数存储区易失效，尤其在工业控制、车载等长期运行场景中，需频繁现场维护，影响设备连续工作。
3. 硬件与库存复杂：两颗芯片需单独规划布线与供电，占用两条独立总线（Nor Flash 多为 SPI，SD 卡为 SDIO\ SPI）；库存管理中需分别备货，增加供应链统筹的复杂度，尤其在多项目并行时，易出现物料匹配失误。

二、SD NAND 的底层能力：为何能替代双芯片？

SD NAND 本质是 “贴片式集成存储芯片”，采用LGA-8 封装（尺寸仅 6mm×8mm），遵循标准 SD 协议，将控制器、SLC/MLC 存储阵列、ECC 错误校正、磨损均衡算法等核心功能一次性集成。这种设计使其既能像 Nor Flash 一样支持启动代码存储（兼容 XIP 模式），又能像 SD 卡一样承载大容量数据，完美衔接双芯片的功能需求。

从容量覆盖来看，当前 SD NAND 已形成 128MB、512MB、1GB、4GB、8GB、16GB、32GB、64GB 的梯度选择，可满足 90% 以上中小规模嵌入式系统（如工业网关、智能摄像头、便携式检测设备）的存储需求，无需担心功能与容量断档。

三、SD NAND 替代双芯片方案的可行性拆解

对硬件工程师而言，方案替换的核心顾虑是 “兼容性” 与 “改造成本”，而 SD NAND 在这两点上的表现大幅降低了迁移门槛：

1. 管脚与硬件无缝适配：SD NAND 的 LGA-8 封装焊盘间距为 1.0mm，可直接复用原 SD 卡座的 8 个信号焊盘；若旧板 Nor Flash 的 SPI 走线较短，还能将 SD NAND 切换为 SPI 模式，直接对接原 Nor Flash 的焊盘，实现 “零改线” 适配，无需重新设计 PCB 主干线路，大幅缩短硬件调整周期。
2. 容量与功能全面覆盖：以 4GB SD NAND 为例，可灵活划分出 64MB 启动分区（存放固件代码与配置参数）、3GB 数据分区（存储日志、多媒体文件或采集数据）、500MB 备份分区（用于 OTA 升级或故障恢复），完全覆盖双芯片方案的功能分工，且分区可按需调整，适配不同项目的存储需求。
3. 软件迁移成本极低：主流主控芯片均能无缝兼容 SD NAND：STM32 系列只需在stm32f4xx_hal_conf.h中关闭 CD/DETECT 检测功能，原有 SDMMC 驱动无需修改；ESP32 可直接沿用 SDSPI 示例代码，FATFS 文件系统路径保持不变，开发者无需重新编写驱动程序，软件调试周期缩短 50% 以上。

SDNAND  SDIO 模式：

时钟初始化：先以 400kHz 低速启动（符合 SD 协议要求），设备就绪后切换至高速（最高 208MHz）；

总线宽度：默认 1 位模式，初始化完成后可切换至 4 位模式提升速度；

示例代码（STM32 HAL 库）：

c

运行

hsd.Instance = SDIO;

hsd.Init.ClockEdge = SDIO_CLOCK_EDGE_RISING;

hsd.Init.ClockBypass = SDIO_CLOCK_BYPASS_DISABLE;

hsd.Init.ClockPowerSave = SDIO_CLOCK_POWER_SAVE_DISABLE;

hsd.Init.BusWide = SDIO_BUS_WIDE_1B;  // 先初始化1位模式

hsd.Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;

hsd.Init.ClockDiv = 0x76;  // 400kHz初始化时钟

HAL_SD_Init(&hsd);

1. 供电与时序匹配稳定：SD NAND 采用标准 3.3V 单电源供电，时钟频率最高支持 50MHz，时序裕量与工业级 SD 卡一致，无需重新进行信号仿真或电源稳定性测试，硬件调试效率显著提升。

四、SD NAND 的差异化优势

为了更直观地展示SD NAND的优势，以下是三种方案的关键特性对比：

特性指标	Nor Flash+SD卡方案	SD NAND单芯片方案
物理尺寸	大（双芯片+卡槽）	小（6×8mm LGA封装）
接口复杂度	高（SPI+SDIO）	低（SDIO或者 SPI）
连接方式	插卡+贴片	贴片式焊接
抗震性能	较差（SD卡易接触不良）	优秀（贴片焊接，连接稳固）
温度范围	通常0℃~70℃	工业级-40℃~85℃
擦写寿命	较低（SD卡TLC仅500-1000次）	高（SLC晶圆，10万次擦写）
开发难度	高（需开发两套驱动）	低（免驱动设计，即贴即用）
容量灵活性	高（SD卡容量可选范围大）	中（128MB-64GB）
成本	中（双芯片+卡槽）	低（单芯片，无需卡槽）

在众多 SD NAND 产品中，米客方德 MKDV 系列凭借细节设计，进一步降低了方案替换的风险与复杂度，尤其适合严苛场景与快速验证需求：

• 宽温与高可靠性：支持 - 40℃~85℃工业级温度范围，经实测在该温区内随机掉电 10000 次后，仍无坏块产生，可稳定适配车载、工业控制、户外监测等恶劣环境，解决双芯片方案中 SD 卡在低温下易失效的问题；

• 灵活的固件设计：内置动态与静态双重磨损均衡算法，既保障存储寿命（SLC 类型擦写寿命达 10 万次，与 Nor Flash 持平），又允许主机端关闭 FTL（闪存转换层），简化软件层逻辑，降低开发难度，尤其适合资源有限的小型 MCU 项目；

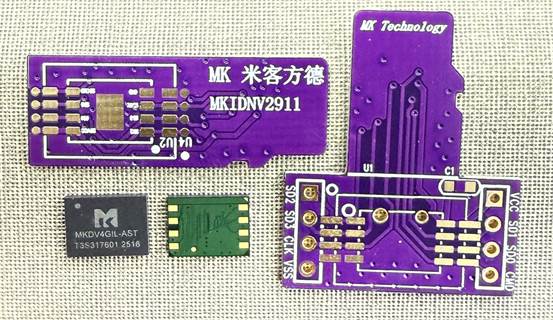

• 便捷的验证支持：官方提供 10mm×10mm 转接板，可直接插在旧板的 SD 卡座上进行功能验证，无需先改版 PCB 即可测试兼容性，让工程师在确认适配性后再推进量产，减少试错成本，将验证周期从传统的三周缩短至一周。

MK - 米客方德作为业界首家推出基于 SLC 的 SD NAND 的品牌，深耕高可靠性存储领域，提供定制化、微型化存储方案，产品覆盖 SD NAND、SPI NAND、eMMC 及工业级存储卡。广泛应用于工业控制、车载、轨道、医疗、无人机、储能、智能穿戴等场景。与 Motorola、LG、亚马逊、吉利、奇瑞、华晨、南瑞等国内外知名品牌达成合作。

五、SD NAND 替代方案的三步落地流程

1. 容量选型：按 “代码容量 + 数据容量 ×1.5 倍余量” 原则选择，例如常规工业项目或消费电子设备，可选米客方德 MKDV4GIL-AST（4Gb），即可满足启动、数据存储与备份的多重需求；
2. PCB 调整：删除原 Nor Flash 与 SD 卡座，将 SD NAND 的 LGA-8 封装焊接在原卡座焊盘位置，仅需微调信号线长度（CLK 线控制在 30mm 以内，无需做等长处理），不影响其他模块布局；
3. 量产与测试：沿用现有 SD 读卡器，将固件整包写入 SD NAND，芯片贴装完成后即可直接上电启动，无需额外调整烧录流程，量产衔接顺畅。

六、方案替换的核心收益小结

从实际落地效果来看，SD NAND 替代双芯片方案的价值集中在 “省空间、提可靠性、降复杂度” 三大维度：

• 空间占用大幅减少：单颗 SD NAND 仅占 50mm²PCB 面积，较双芯片方案的 200mm² 节省 75%，厚度减少 0.5mm，直接助力超薄设备设计，为屏幕、传感器等核心部件预留更多布局空间；

• 可靠性显著提升：无 SD 卡座接触失效风险，宽温特性与抗震动能力适配更多场景，数据存储完整性与设备连续工作能力增强，减少后期维护频率；

• 开发与供应链简化：单芯片替代双芯片，减少总线与驱动适配工作量，库存管理中仅需统筹一种物料，降低供应链复杂度；自动化贴片工艺还能减少人工插卡工序，提升生产效率。

将 “Nor Flash+SD卡” 双芯片方案替换为单颗 SD NAND，硬件一天即可完成调整，软件一周内完成测试，在优化设备形态与可靠性的同时，大幅降低项目开发与落地复杂度

特别提醒：针对于成本敏感型产品可以采用此方案替代，对于工业应用产品或者更高要求建议还是采用NOR+SDNAND的方案。
