EMS4100特性参数|芯祥2:1/1:2 USB 3.1超高速10Gbps多路切换开关功能芯片EMS4100|芯祥切换开关芯片

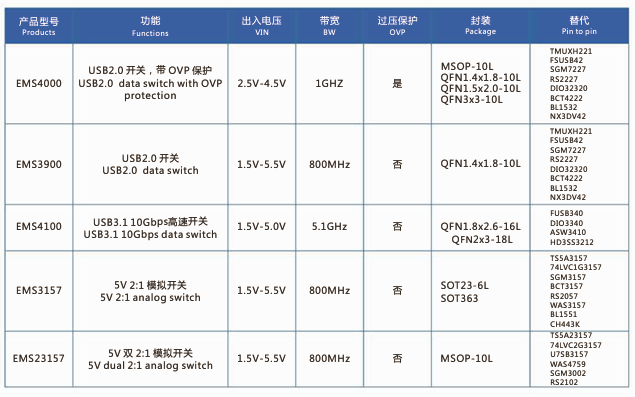

芯祥主要着力设计研发USB2.0 USB3.0多路切换开关芯片，如：EMS4000   EMS3900  EMS4100

EMS3157  EMS23157具体想详细的功能和参数特性如下图所示：

下面我们详细介绍EMS4100这颗功能芯片的功能概述、参数特点、应用途径、芯片功能框图、引脚配置以及引脚说明等详细的功能说明。

1.EMS4100概述

EMS4100是一种高速双向无源开关，采用多路复用器或多路分用器配置，适用于支持USB 3.1 Gen 1和Gen 2数据速率的USB Type-C™应用。基于控制引脚SEL，该芯片提供端口B或端口C到端口A之间的差分信道切换。EMS4100是一种通用的模拟差分无源开关，适用于需要0至2V共模电压范围和差分电压且差分信号幅度高达1800mVpp任何高速接口的应用。EMS4100采用自适应跟踪，确保信道在整个共模电压范围内保持不变。该芯片可以提供允许高速信号动态切换，且对信号眼图的衰减最小，抖动很小。EMS4100在运行工作时消耗功率<2mW，并具有可通过EN引脚操作的关机模式（<20uW）。

2.EMS4100特点和优点

 2路差分信道1:2/2:1多路复用器

USB 3.1超高速10Gbps交换机

高带宽：1.35GHz@-1dB

支持交流耦合和直流耦合信号

隔离度：-24dB@1.25Gbps

串扰：-34dB@1.25Gbps

ESD容差：2kV HBM

低比特间偏差，双向

VCC工作范围：1.5V~5.0V

封装方式，QFN1.8x2.6-16L和QFN2x3-18L

3.EMS4100应用

USB Type-C接口系统

台式电脑和笔记本电脑

服务器/存储区域网络

PCI Express背板

 共享I/O端口

 FPD-LinkII和FPD-LinkIII切换

4.EMS4100订购信息

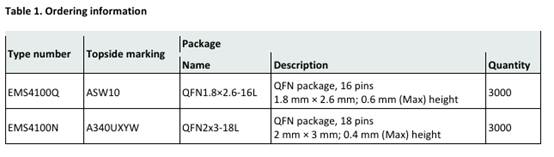

表1。订购信息

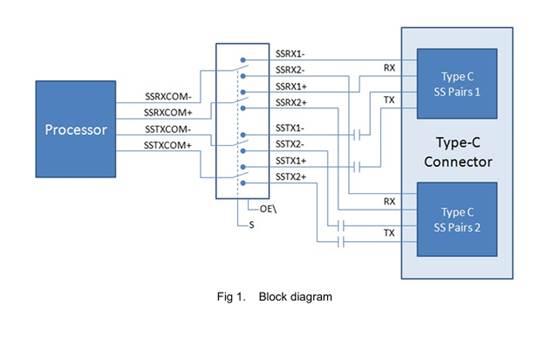

5.EMS4100方框图

6.EMS4100引脚信息

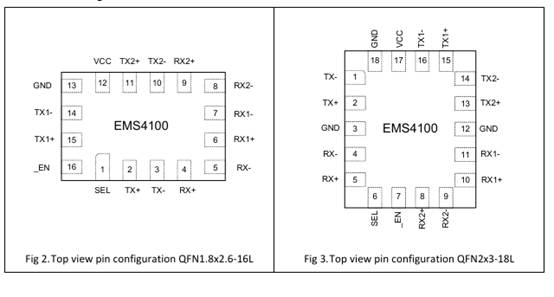

6.1.EMS4100引脚配置

6.2.EMS4100引脚说明

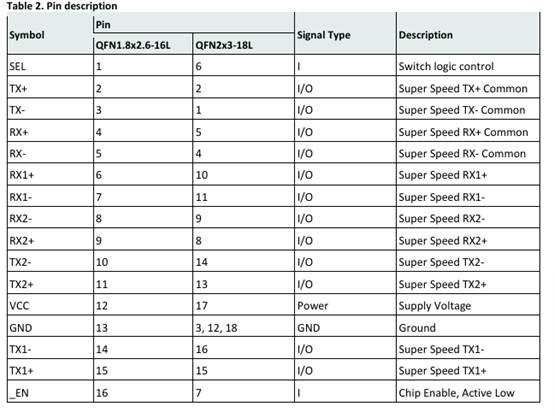

表2。EMS4100引脚说明

7.EMS4100功能说明

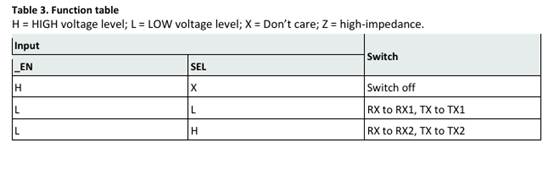

表3。EMS4100功能表

H=高电压电平；L=低电压电平；X=不在乎；Z=高阻抗。

8.EMS4100绝对最大额定值

超过绝对最大额定值的应力可能会损坏设备。该装置可能无法在推荐的操作条件下运行或可操作，不建议将零件施加这些水平的应力。此外，长时间暴露在推荐操作条件以上的应力下可能会影响器件的可靠性。绝对最大评级仅为压力评级。

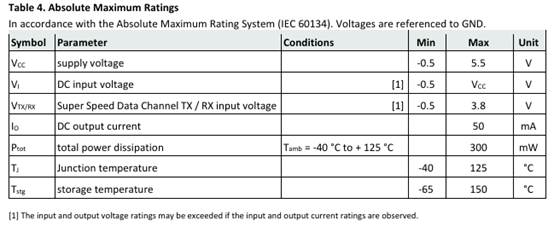

表4。EMS4100绝对最大额定值

根据绝对最大额定值系统（IEC 60134）。电压参考GND。

[1] 如果观察到输入和输出电流额定值，则可能会超过输入和输出电压额定值。

9.EMS4100电气特性

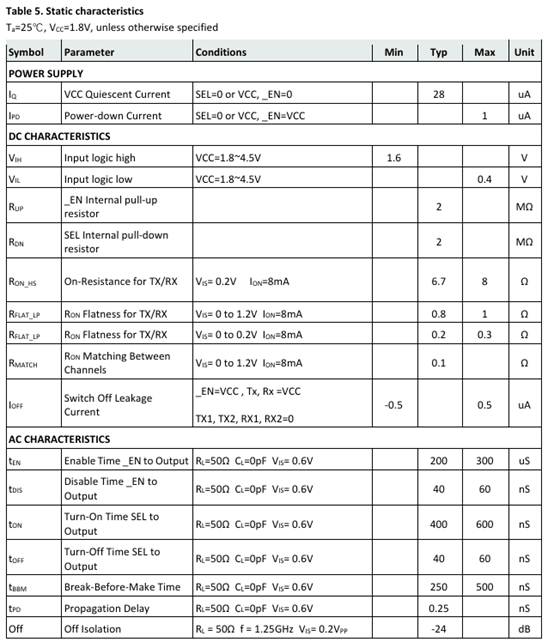

表5。EMS4100静态特性

Ta=25℃，VCC=1.8V，除非另有规定

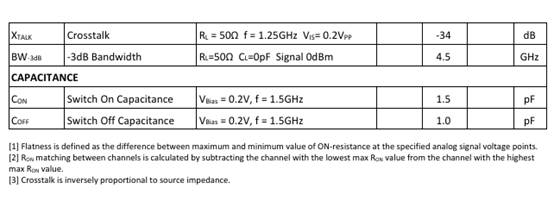

[1] 平坦度定义为指定模拟信号电压点处导通电阻的最大值和最小值之间的差值。

[2] 通道之间的RON匹配是通过从最大RON值最高的通道中减去最大RON值最低的通道来计算的。

[3] 串扰与源阻抗成反比。

10.EMS4100应用信息

图4。USB Type-C交流耦合电容器

11.EMS4100PCB布局

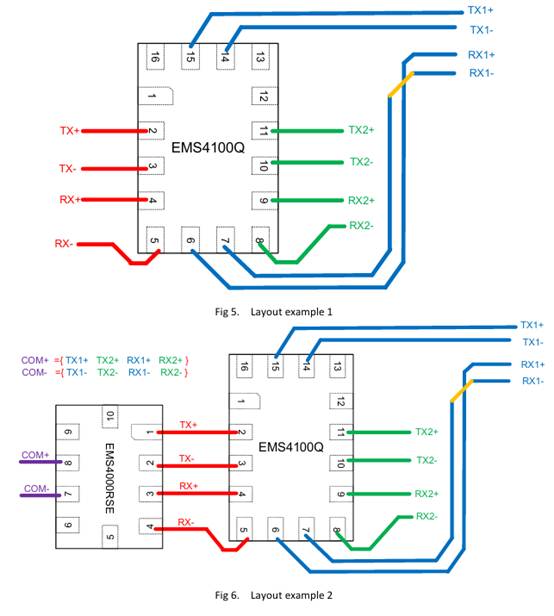

11.1.EMS4100布局示例

12.EMS4100芯片封装尺寸

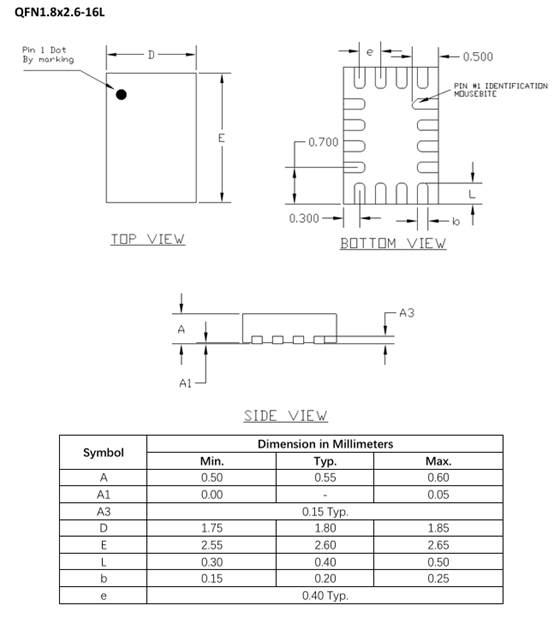

QFN1.8x2.6-16L

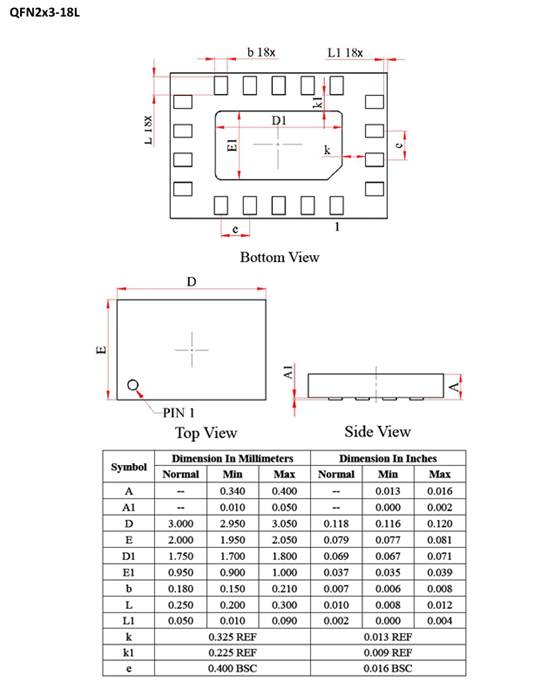

QFN2x3-18L

13.EMS4100缩略名称介绍

表6。EMS4100各种功能缩写名称

14.EMS4100修订历史

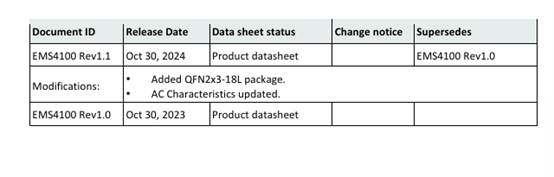

表7。EMS4100历史版本号
