3. 技术规格

项目	描述
网关属性
型号	JK826P
ETHERCAT侧的参数
网关做erhercat 从站	连接倍福PLC、机器人，twincat等ETHERCAT 主站设备
最大PDO 长度	inputs 和outputs 各为256 字节
可以使用的PDO 长度	inputs 和outputs 各为224字节。
MODBUS-TCP侧的参数
网关的MODBUS工作方式	网关的MODBUS只能做为主站（客户端）
通道数	最多16个通道，最多采集16个modbus tcp 从站
功能码	支持01H、02H、03H、04H、05H、06H、10H号功能
端口	上位机动态修改
电源参数
直流输入特性	额定电压：24V DC最大电压范围：16V DC～30V DC
整机功耗
最大功耗	2.5W
外形尺寸与重量
外形尺寸（宽×深×高）	110mm×90mm×44mm
重量	0.5kg
环境参数
工作温度	‘-40～85℃
存储温度	‘-40～85℃
工作相对湿度	5%～95%，非凝露
接口密度
type c 接口	上位机与网关通讯的配置接口
ethercat 接口	ETHERCAT 总线一进一出
LAN 接口	采集局域网内的MODBUS TCP 从站数据
程序保护
看门狗	硬件看门狗
安装方式
底面安装	35mm导轨
侧面安装	35mm导轨
侧面安装	挂耳螺丝

4. 兼容设备列表

我们的网关支持与ETHERCAT协议PLC或ETHERCAT主站的通讯，包括但不限于：

• 倍福PLC
• 欧姆龙PLC
• 汇川PLC

我们保证我们的网关能够与您现有的倍福和欧姆龙设备协同工作，为您的工业自动化系统提供更多的灵活性和可扩展性。

5.拓扑图

• 单个网关设备应用

• 多个网关设备应用方案

6. 使用场景

工业自动化

风力发电

7. 主要功能

• 灵活通信： 实现Modbus TCP到EtherCAT的转换，实现不同工业设备的互通。
• 配置简便： 0代码操作，提供直观易用的上位机配置界面，方便用户进行参数设置。
• 稳定可靠： 高性能处理器确保数据传输的快速和可靠，进行了7*24小时通讯测试和老化测试，

8. 包装清单

• 1 x 网关主体
• 1 x DIN35配件
• 1 x 挂耳
• 1 x螺丝

9. 售后服务

• 品质保证： 我们承诺提供高品质的网关产品，如有问题，请随时联系客服。
• 售后服务： 提供7天无理由退换货，2年内出现非人为质量问题可免费维修。

10. 注意事项

最后

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Java工程师，想要提升技能，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。

因此收集整理了一份《2024年嵌入式&物联网开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上嵌入式&物联网开发知识点，真正体系化！

如果你觉得这些内容对你有帮助，需要这份全套学习资料的朋友可以戳我获取！！

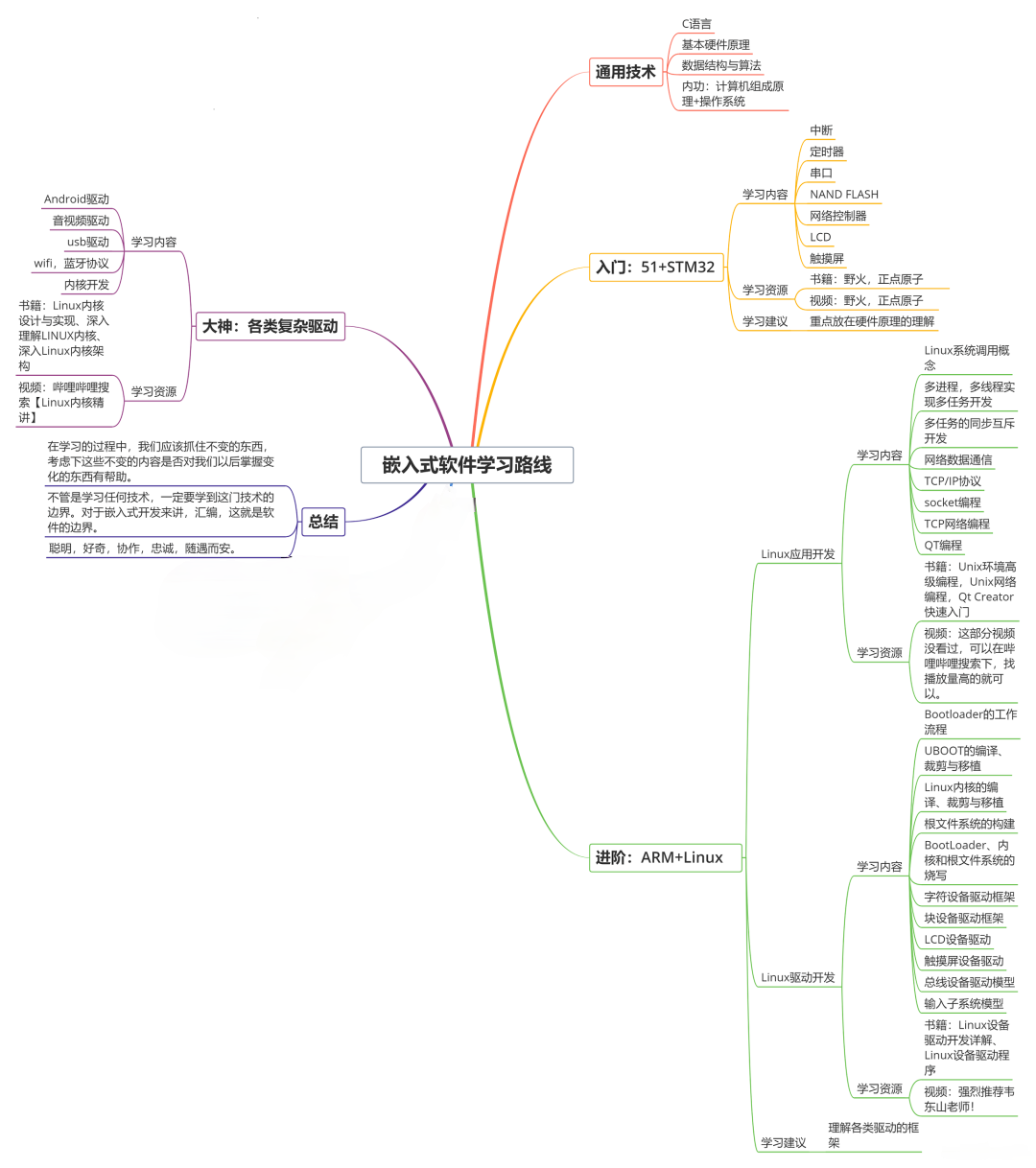

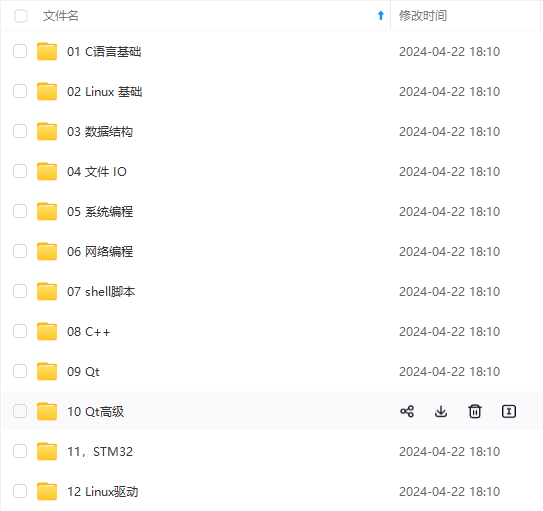

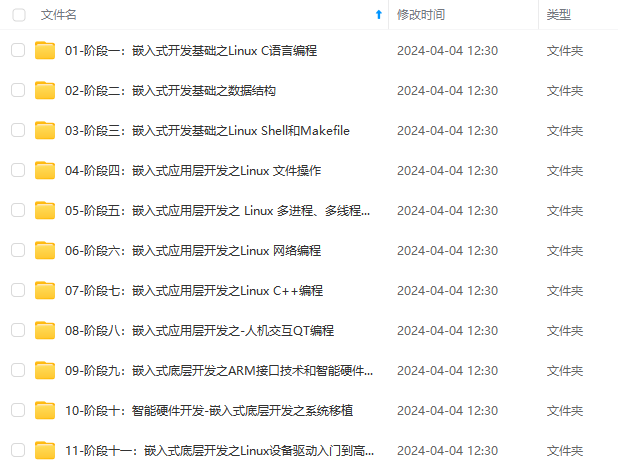

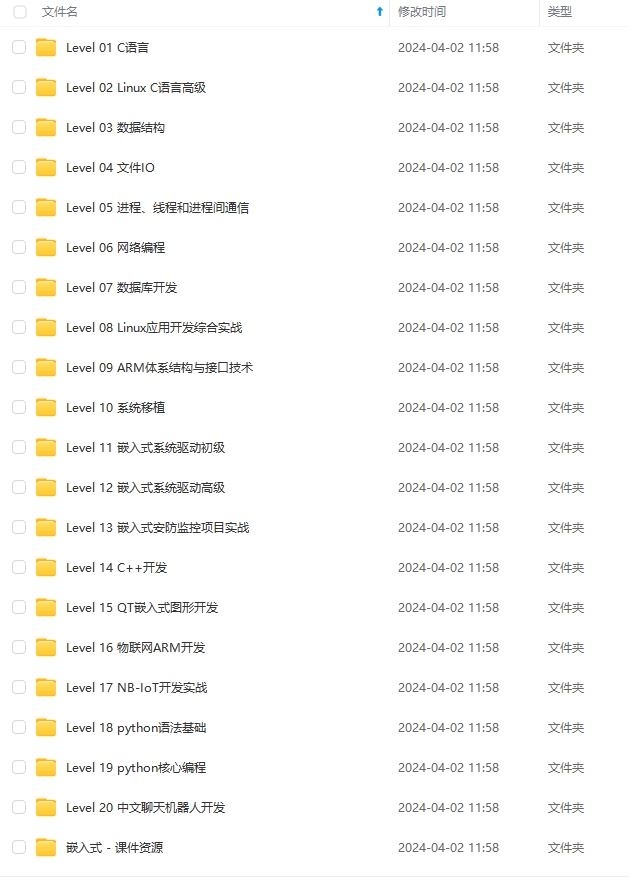

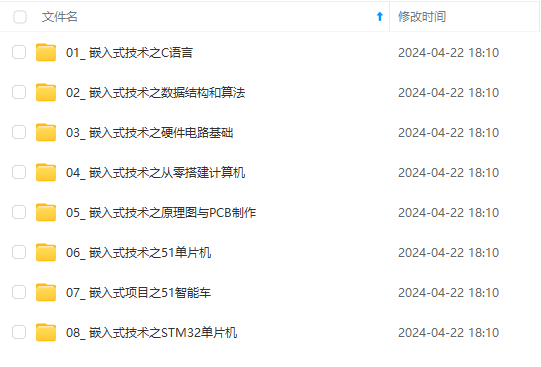

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新！！
