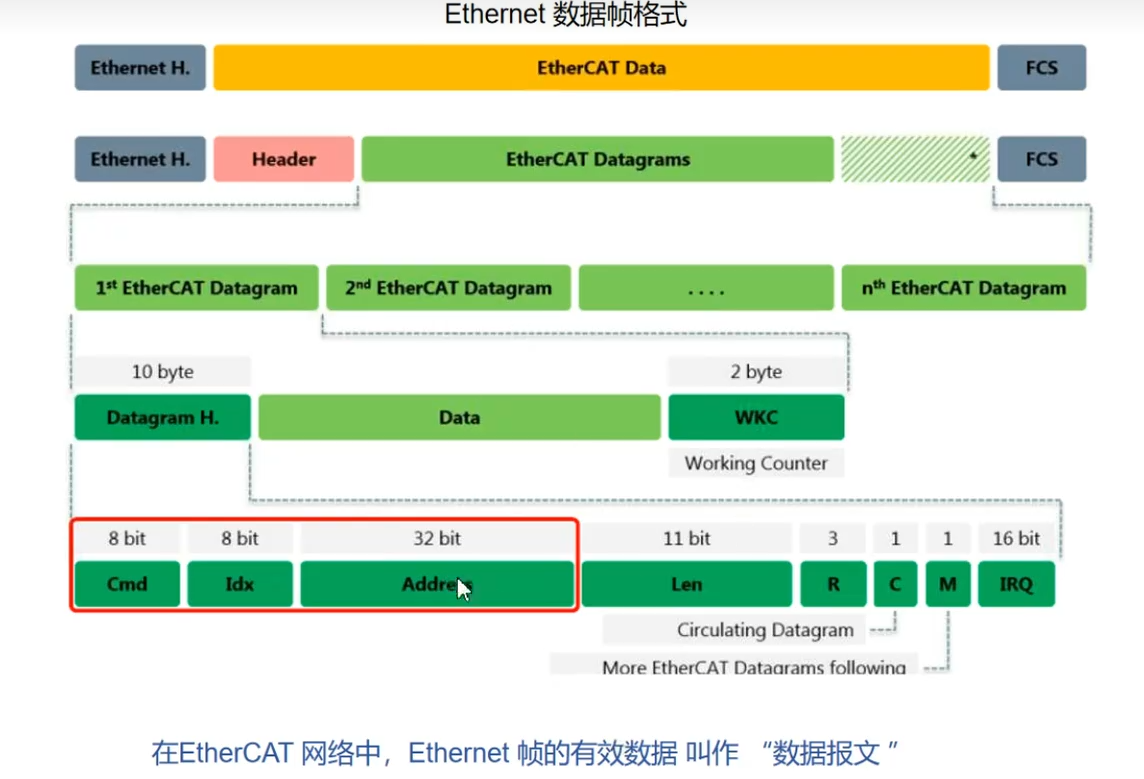

你问的 ESI 文件 和 XML 文件 其实是两个层次的概念：

---

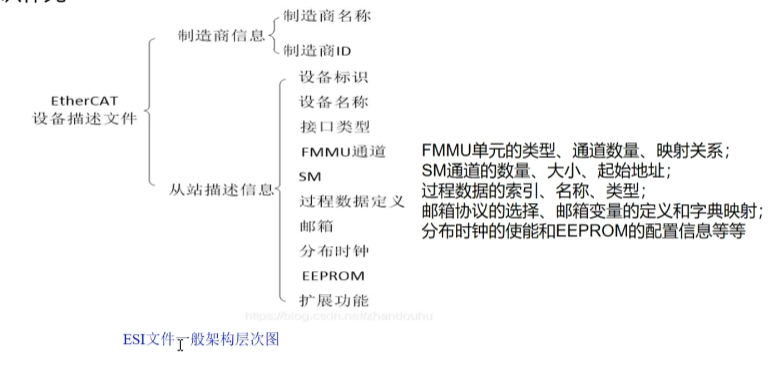

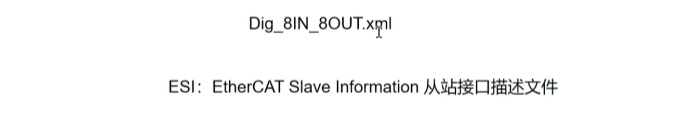

1. ESI 文件 (EtherCAT Slave Information)

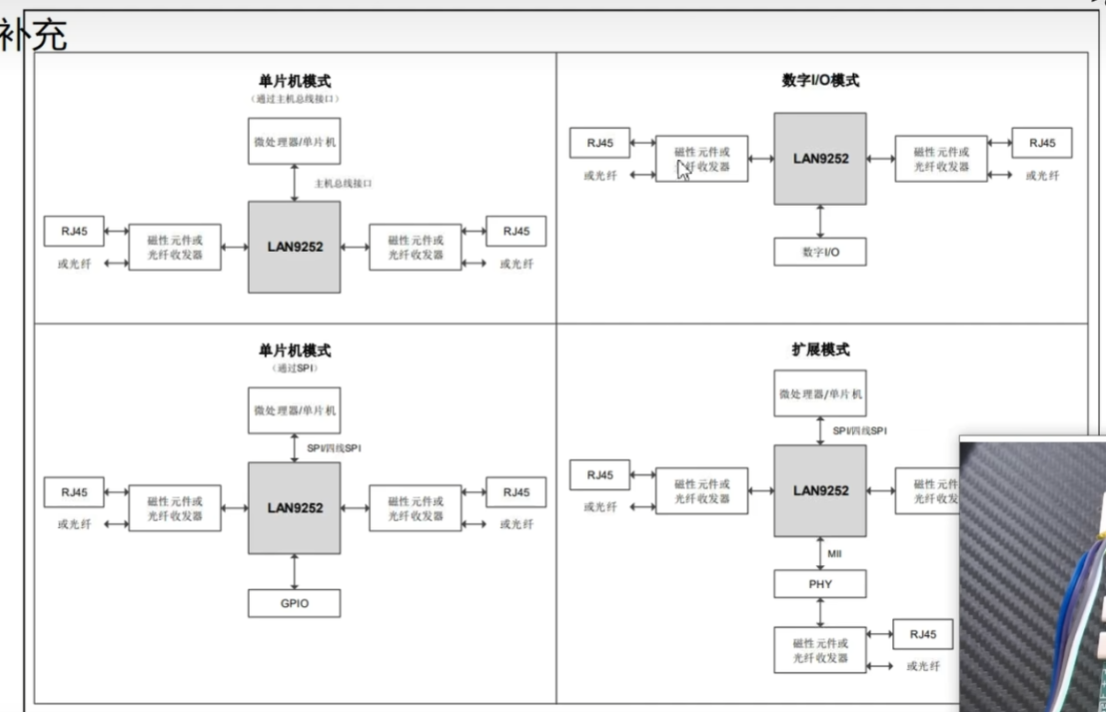

• 定义：ESI 文件是 EtherCAT 从站设备描述文件，用来告诉 EtherCAT 主站（Master）这个从站有哪些特性、支持什么通信方式、PDO/SDO 配置、同步信息等。

• 本质：ESI 文件就是一个 标准化的 XML 文件，只是按照 EtherCAT 技术协会（ETG）规定的格式编写。

• 作用：

  • 主站（如 Beckhoff TwinCAT、SOEM 等）通过加载 ESI 文件，识别从站的功能和通信接口。

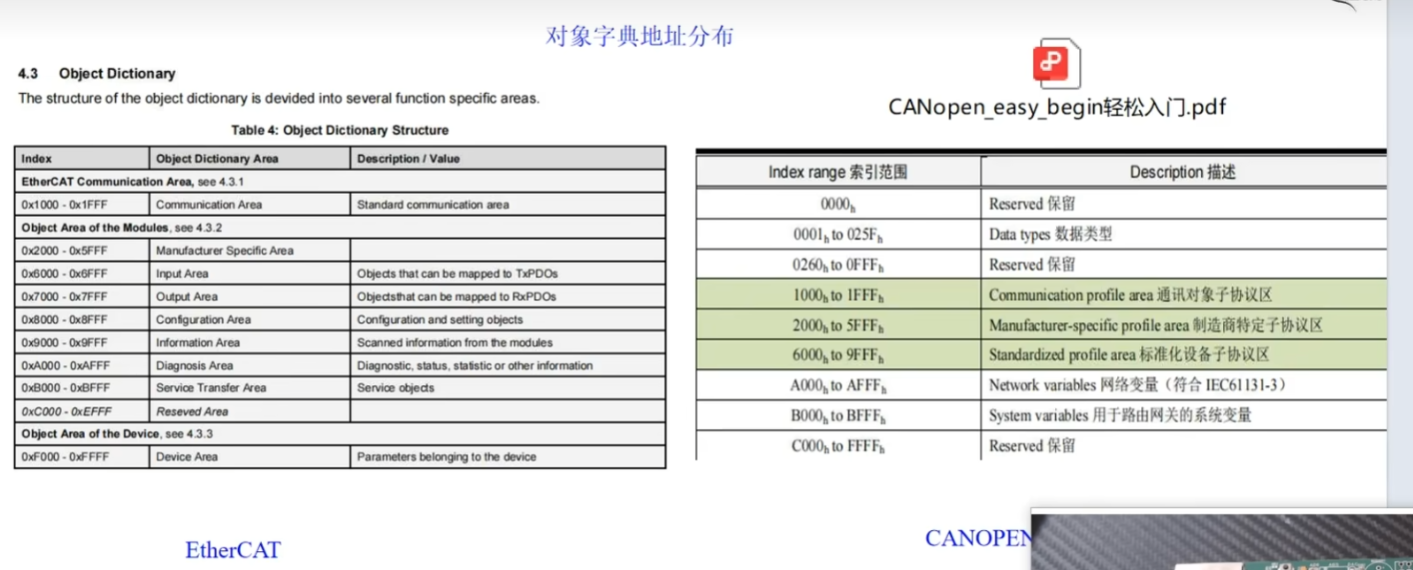

  • 在工程配置中，ESI 文件相当于“驱动描述”，告诉上位机：设备支持哪些对象字典、怎么映射 PDO 等。

---

2. XML 文件 (通用概念)

• 定义：XML（Extensible Markup Language，可扩展标记语言）是一种通用的数据描述语言，和 EtherCAT 没有直接关系。

• 特点：

  • 只是数据存储/交换的文本格式。
  • 任何行业或应用（比如网页配置、数据库、工业协议）都可以用 XML。

---

3. 二者关系

• ESI 文件 = 特定格式的 XML 文件

  • 就像 Word 文档（.docx）是 ZIP 文件的一种特殊应用；
  • ESI 文件就是一种 XML 文件，但必须符合 EtherCAT 组织的 Schema 定义。

---

✅ 总结：

• XML 是一种通用数据描述语言。
• ESI 文件 是使用 XML 编写的，专门用于 EtherCAT 从站设备描述的文件。

所以，所有 ESI 文件都是 XML 文件，但不是所有 XML 文件都是 ESI 文件。

要不要我给你展示一个 ESI 文件的 XML 示例（比如一个伺服驱动器的片段），直观对比一下？

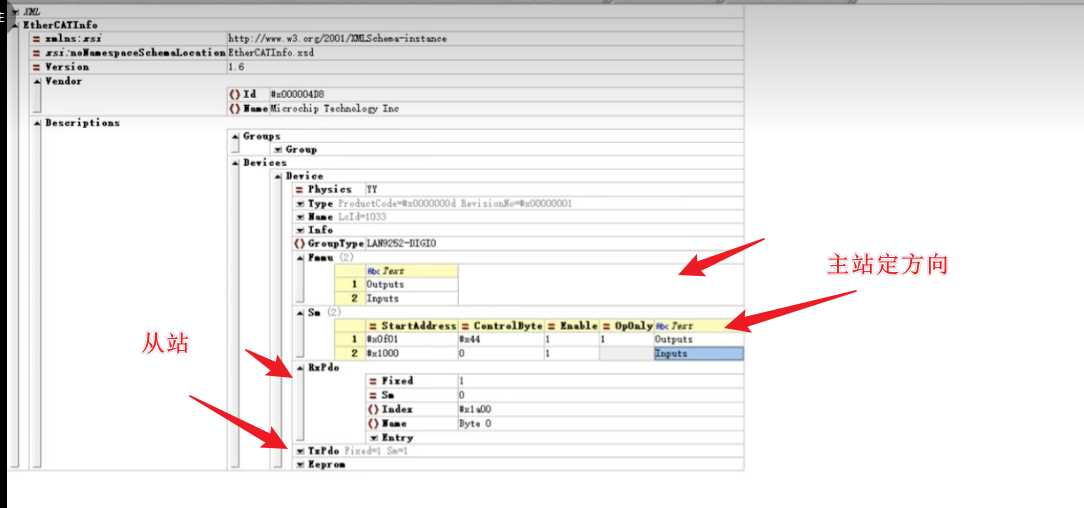

这个问题问得很关键 👍。在 EtherCAT ESI 文件（其实就是一个 XML 文件）里，<Groups> 和 <Devices> 是两个重要的顶层节点，它们之间有联系，但作用不同：

---

1. Groups

• 作用：定义 设备分组类别（设备属于哪类，比如 I/O、驱动器、通讯模块等）。

• 每个 <Group> 都有一个唯一的 Index，类似“分组 ID”。

• 主要内容：

  <Groups>
    <Group>
      <Type>Drive</Type>
      <Name>Drives</Name>
      <Info>AC Servo Drives</Info>
      <Index>1</Index>
    </Group>
    <Group>
      <Type>I/O</Type>
      <Name>Terminals</Name>
      <Info>Digital/Analog IO Modules</Info>
      <Index>2</Index>
    </Group>
  </Groups>


  • Index：关键字段，用于和 <Devices> 建立对应关系。
  • Name、Info：用于工程软件中显示。

---

2. Devices

• 作用：定义具体的 从站设备（型号、供应商、同步方式、PDO/SDO 等）。

• 每个 <Device> 都有一个 GroupIdx 属性，指向 <Groups> 中的 Index。

• 示例：

  <Devices>
    <Device>
      <Type ProductCode="#x00007530" RevisionNo="#x00010001">AC Servo</Type>
      <Name>AC Servo Drive XYZ</Name>
      <GroupIdx>1</GroupIdx>
      <Fmmu> ... </Fmmu>
      <Sm> ... </Sm>
      <RxPdo> ... </RxPdo>
      <TxPdo> ... </TxPdo>
    </Device>

    <Device>
      <Type ProductCode="#x00001234" RevisionNo="#x00020000">Digital IO</Type>
      <Name>DI16/DO16</Name>
      <GroupIdx>2</GroupIdx>
    </Device>
  </Devices>


---

3. 关联关系

• Groups 定义类别，Devices 定义实例。

• Device 用 GroupIdx 字段去关联 Groups.Index。

• 直观类比：

  • Groups = 分类目录（比如“驱动器类”、“I/O模块类”）。
  • Devices = 具体产品（比如“XYZ伺服驱动器”、“某型号数字量模块”）。

---

4. 在工程软件中的表现

• TwinCAT、Codesys、SOEM 等主站工具读取 ESI 文件时，会先加载 Groups，形成设备树目录。
• 然后根据 Devices 的 GroupIdx 把具体设备放到相应的目录下面，方便用户选择。

---

✅ 总结：

• <Groups> 定义分类，提供 Index。
• <Devices> 定义具体设备，用 GroupIdx 指向某个 Group.Index。
• 关联方式：Devices.GroupIdx → Groups.Index。

Groups
│
├── Group (Index = 1, Name = "Drives")
│      │
│      ├── Device A (GroupIdx = 1, 名称 = "AC Servo Drive XYZ")
│      └── Device B (GroupIdx = 1, 名称 = "Stepper Drive ABC")
│
└── Group (Index = 2, Name = "I/O Modules")
       │
       ├── Device C (GroupIdx = 2, 名称 = "DI16/DO16")
       └── Device D (GroupIdx = 2, 名称 = "AI4/AO4")

🔗 逻辑：

• Group.Index = 1 → 被所有 Device.GroupIdx = 1 的设备引用。
• Group.Index = 2 → 被所有 Device.GroupIdx = 2 的设备引用。
