没点金刚钻，别揽瓷器活！“流片”两个字，在芯片圈自带烧钱滤镜。学几个模块就崩溃了？殊不知芯片技术天花板有多高？熬得过来的都是精英！今天把账算细，看看一颗芯片在晶圆厂还没出生，到底要先交多少“学费”。

先给结论：3nm一次≈1亿美金
•  28nm：200万美元
•  14nm：500万美元
•  7nm：1500万美元
•  5nm：4725万美元
•  3nm：直接破亿


钱到底花在哪儿？
1.  掩膜版（Mask）——最大头
景芯项目一层Mask 8万美元，层数随工艺指数级上涨：
•  28nm：40层 → 320万美元
•  12nm：60层 → 480万美元
•  7nm：80-100层 → 640-800美元
•  5nm：100+层 → 800万美元起跳
•  3nm：140+层 → 1100万美元往上
注意：这只是“底片”钱，还不算晶圆加工费。

2.  晶圆（Wafer）——按片计价
台积电2025最新报价（美元/片，未税）：
•  28nm：3000~4000
•  7nm：9000~10000
•  5nm：16000
•  3nm：19865（≈14.2万人民币）
量小价高，量大可谈，但先进工艺降价空间极有限。

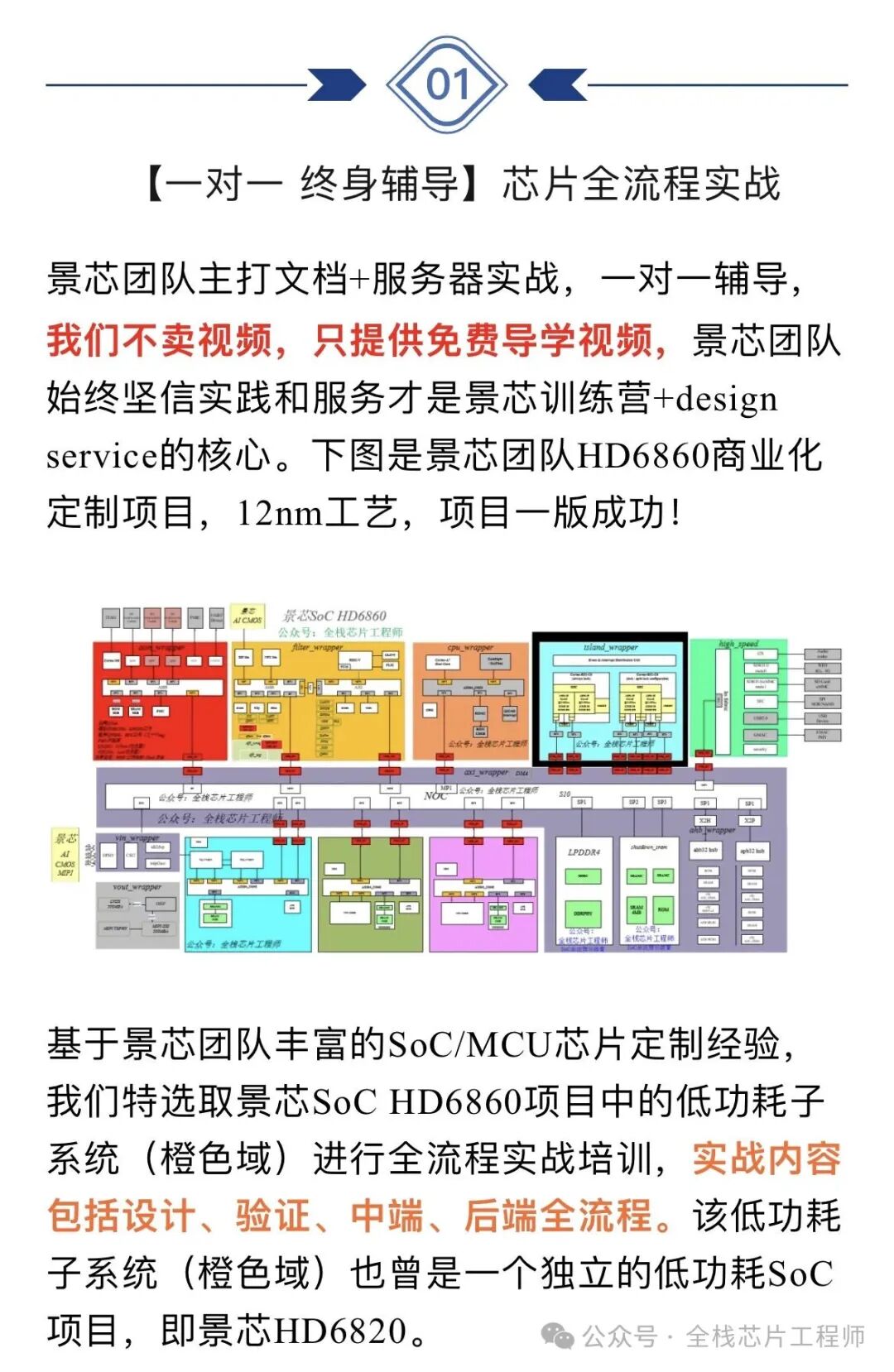

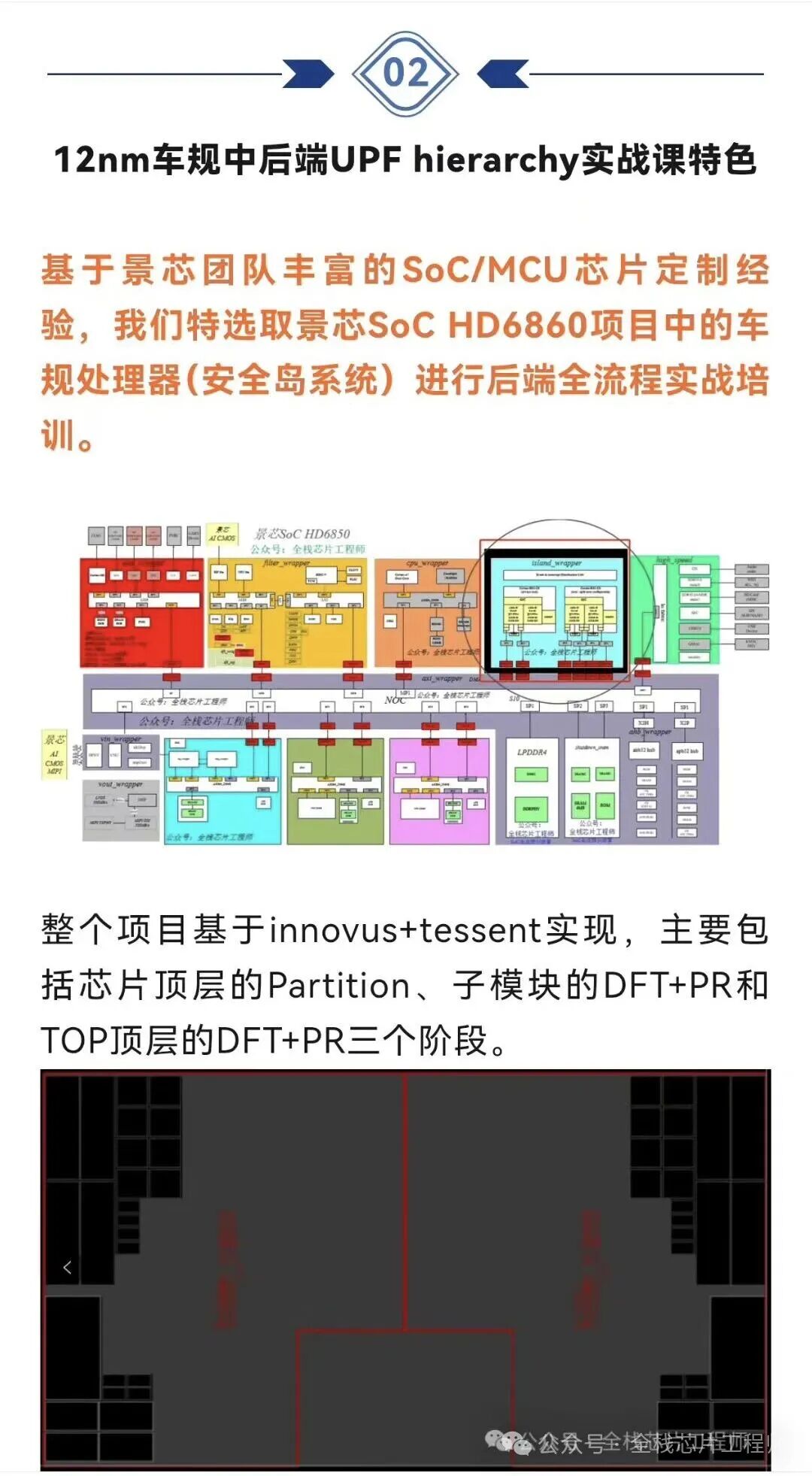

下面分析景芯12nm安防SoC的“第一颗芯片”到底烧多少钱，按最小验证批次（20片wafer）和真正起量（5k片wafer）两档。数字来自最近一年行业实测报价，单位统一用美元，方便一眼算账。

一、前期固定开销（和几片wafer无关）
1.  12nm掩膜版：55层 × 7.5万/层 ≈ 410万
2.  封装热控/测试治具：安防QFN/FCBGA混打，一次性开80万
3.  IP授权摊销（CPU+ISP+NPU+接口打包）：120万
固定成本合计 ≈ 610万美元

二、wafer本身（台积电2025 Q2 12nm报价）
•  单片12nm wafer：5,200美元（含基础工艺，不含附加光刻选项）
•  良率按安防SoC典型值：70%（面积80mm²，约得400颗good die/wafer）

1.  工程验证批（20片）
•  wafer成本：20 × 5,200 = 10.4万
•  封装测试：20 × 400颗 × 0.9美元 = 7,200
•  总成本 = 610万 + 10.4万 + 0.7万 ≈ 621万美元


折算单颗 621万 ÷ (20×400) ≈ 776美元/颗
这就是“第一颗能点亮”的代价，只供内部验证，不对外卖。

2.  小批量上市（5k片）
•  wafer成本：5,000 × 5,200 = 2,600万
•  封装测试：5,000 × 400 × 0.9 = 180万
•  总成本 = 610万 + 2,600万 + 180万 = 3,390万美元

折算单颗 3,390万 ÷ (5,000×400) ≈ 17美元/颗。

12nm安防SoC的“入场券”600万美元起步；只做20片验证，单颗成本贵；拉到5k片批量，才能把账压到十几美元，和一颗高端MCU同价。芯片行当，量就是生命线，没量全是眼泪。

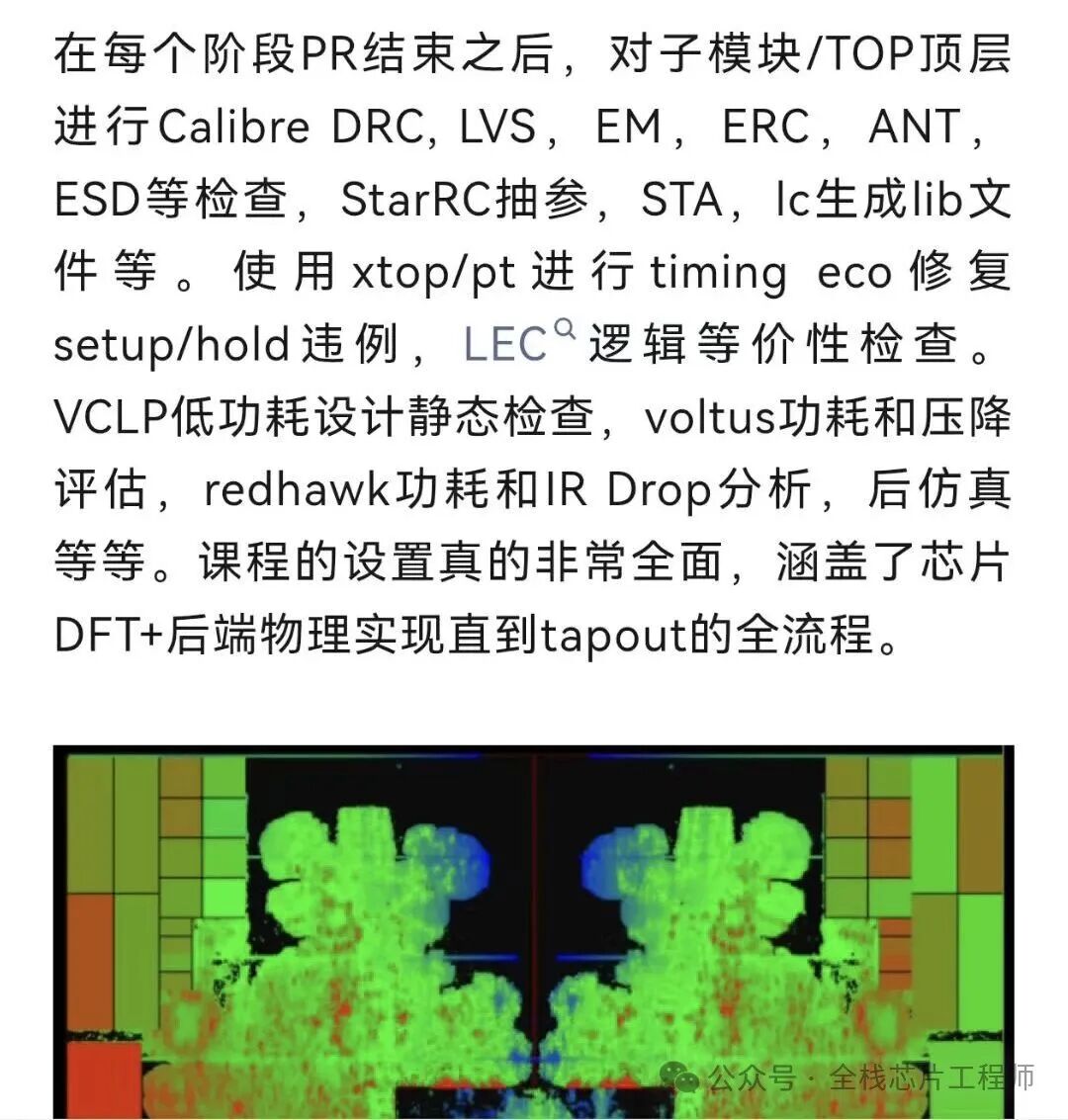

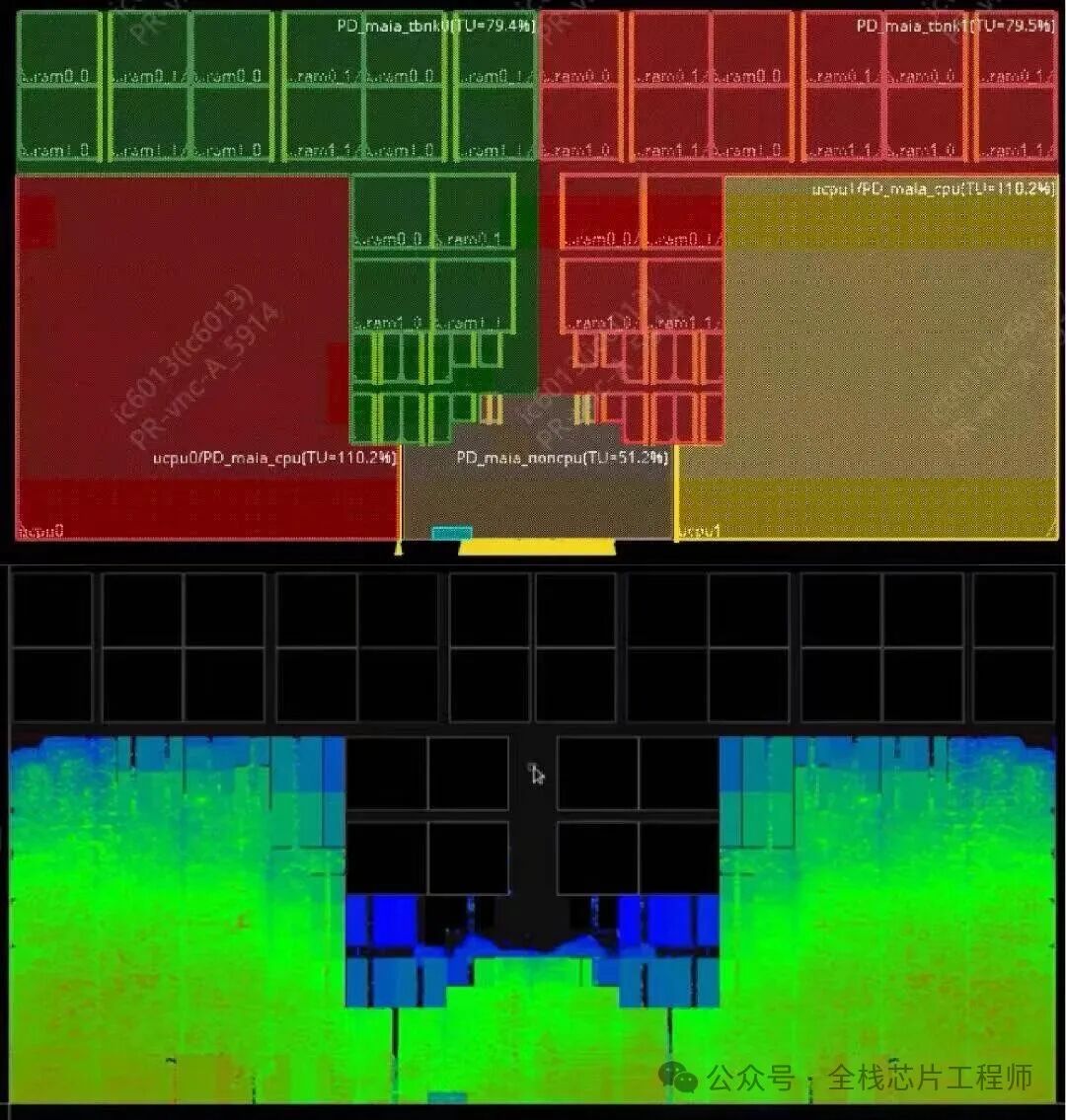

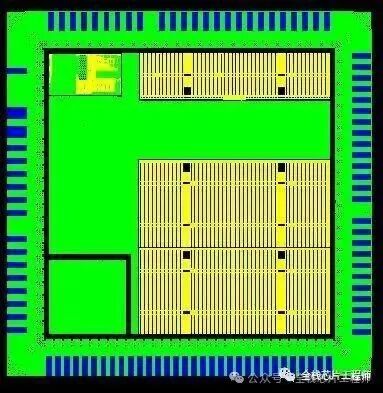

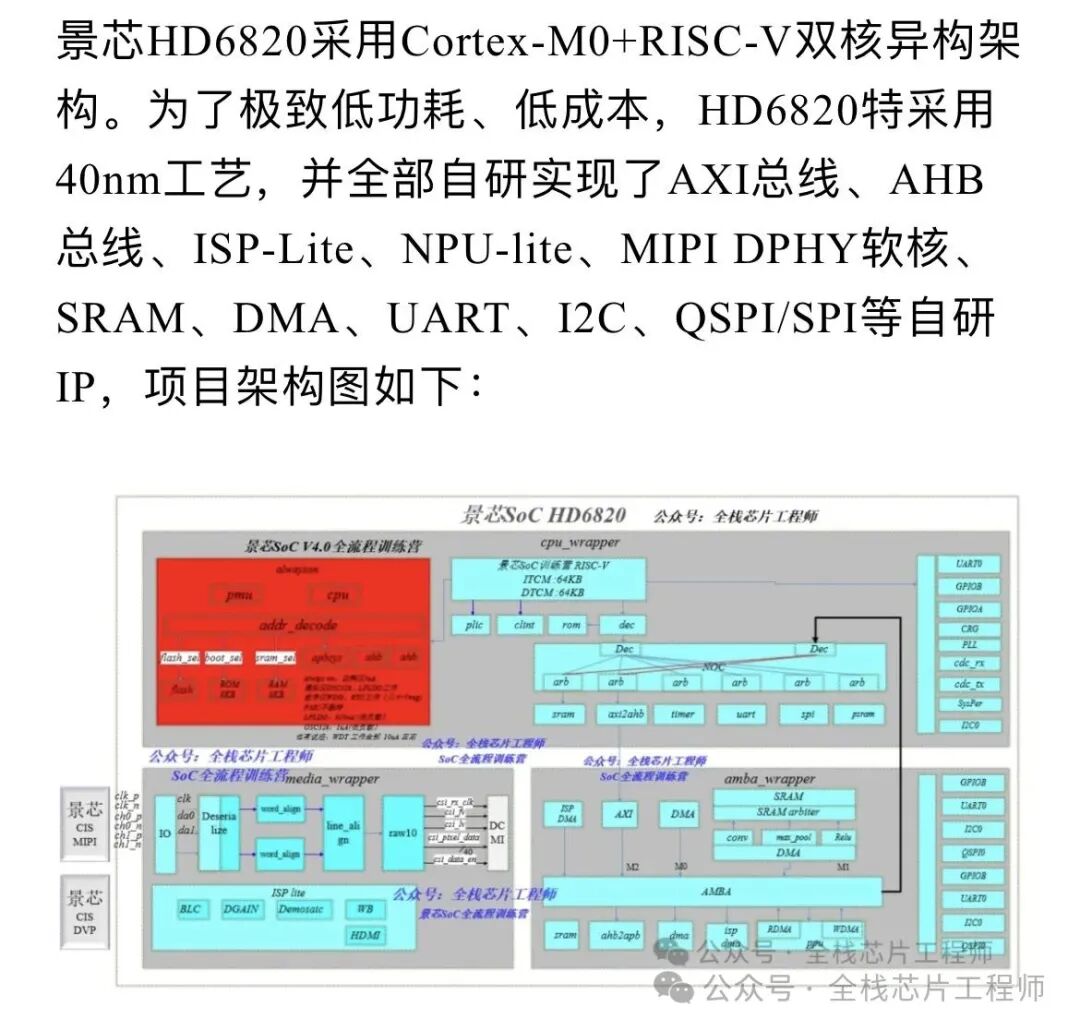

下面把景芯40nm小soc的芯片成本进行分析：

景芯40nm MCU，验证阶段只投10片
•  Mask：90万美元
•  Wafer：4000×10=4万美元
•  合计：94万美元 ÷10 = 9.4万美元/片
还没算IP、EDA、封装、测试，已经是一辆法拉利。

量产才能把Mask“摊薄”
继续以上40nm例子，投1万片：
•  固定Mask：90万美元
•  可变Wafer：4000×1万=4000万美元
•  总成本：4090美元/片
Mask占比从94%跌到2%，前提是你能一次成功且卖得掉。

隐藏成本：IP、EDA、人力
•  高性能CPU级IP打包授权：150万美元起步
•  资深设计/验证/中后端工程师：年薪百万人民币只是“门票”
没有他们签字，几千万美元的Mask说废就废。

芯片行业真正的豪赌不是“造”，而是“第一次点亮”。一次3nm流片=北京三环一套四合院，下次再听到“为什么芯片贵”，直接把这条账单甩过去！
