一、产品概述

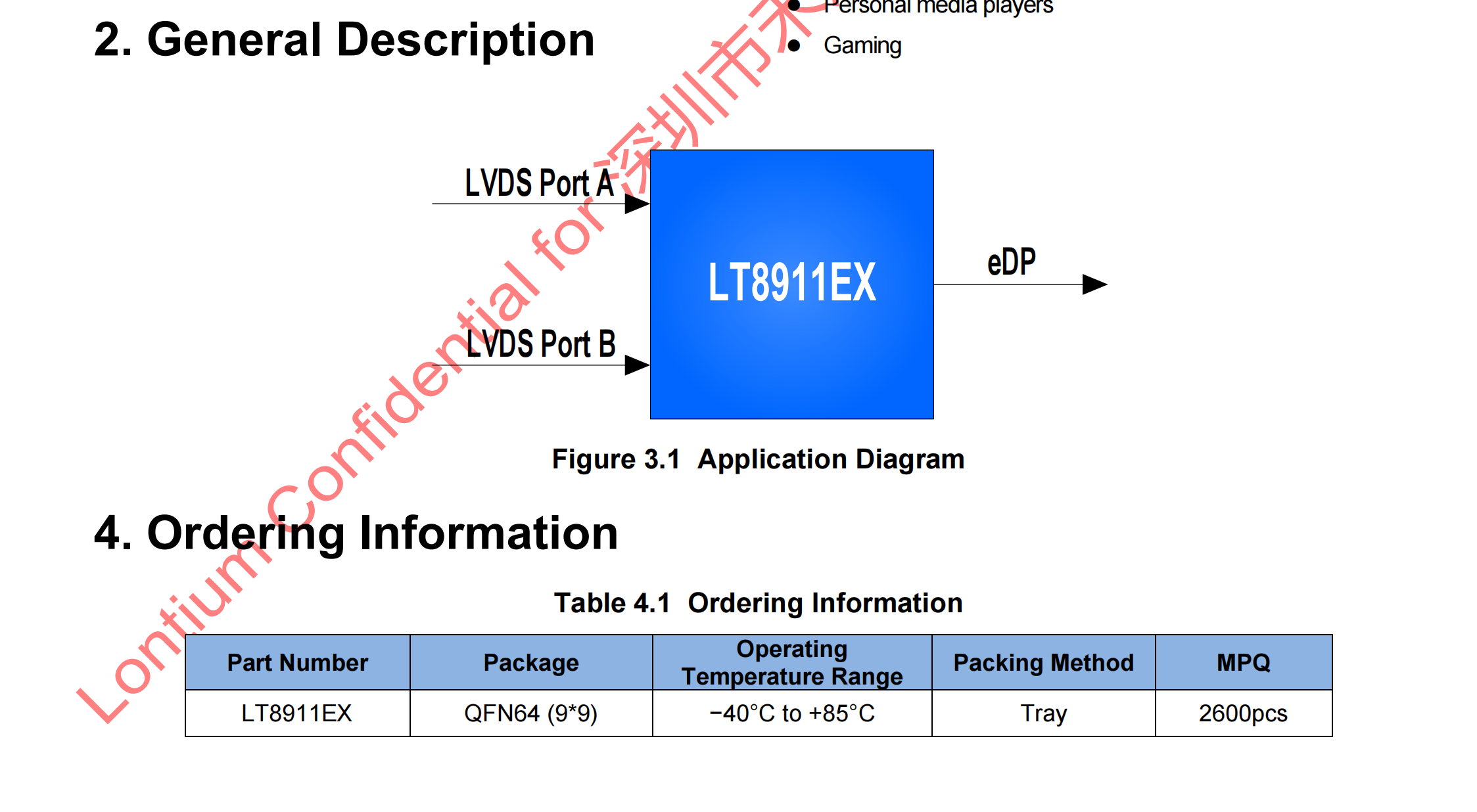

LT8911EX是一款高性能显示桥接芯片,专注于实现双端口LVDS(低压差分信号)到eDP(嵌入式DisplayPort)1.4标准的转换。该芯片采用先进CMOS工艺制造,支持单/双端口灵活配置,最大输入带宽达9.6Gbps,输出链路速率覆盖1.62Gbps(RBR)和2.7Gbps(HBR),适用于笔记本电脑、车载显示、工业控制等对显示性能要求严苛的场景。其核心优势在于高带宽、低功耗及强抗干扰能力,可满足2K分辨率显示需求。

二、核心功能与技术特性

1. LVDS接收器特性

  • 端口配置:支持1-2个独立LVDS端口,每个端口包含1条时钟通道和4条数据通道,可灵活适配不同硬件设计。
  • 传输速率:单通道最大速率1.2Gbps,双端口全速运行时总带宽达9.6Gbps,支持4K@30Hz以下分辨率的实时传输。
  • 信号兼容性:兼容VESA和JEIDA标准,支持6-bit/8-bit色彩深度输入,可处理带±5%去扩频(De-SSC)的LVDS信号,适应复杂电磁环境。
  • 信号处理:内置去序列化与数据包解码模块,可自动校正信号偏移,确保数据完整性。

2. eDP 1.4发射器特性

  • 链路配置:支持1/2/4数据通道动态切换,速率可配置为RBR(1.62Gbps)或HBR(2.7Gbps),适配不同分辨率与刷新率需求。
  • 抗干扰设计
    • 可选0.5% SSC(扩频时钟):降低EMI辐射,满足车载电子等严苛电磁兼容标准。
    • 输出摆幅校准:支持通电自动校准,优化信号完整性,减少传输损耗。
  • 显示控制
    • PWM背光控制:通过AUX通道实现亮度动态调节,支持HDR显示需求。
    • MCCS支持:集成显示器控制命令集(MCCS),可通过AUX通道实现EDID读取、DPCP认证等高级功能。

3. 电源与封装设计

  • 低功耗架构:单1.8V电源供电,典型功耗低于500mW,适合移动设备与电池供电场景。
  • 工业级可靠性:工作温度范围-40°C至+85°C,满足车载与户外设备需求。
  • 紧凑封装:采用9mm×9mm QFN64封装,引脚间距0.5mm,支持高密度PCB布局。

三、典型应用场景

1. 笔记本电脑与平板显示

  • 场景描述:作为CPU图形输出与内置显示屏之间的桥接芯片,实现高效图像传输。
  • 技术优势
    • 双端口LVDS支持多屏异显,满足笔记本扩展坞需求。
    • eDP输出支持2K/4K分辨率,适配高PPI屏幕。
    • 低功耗设计延长电池续航。

2. 车载多媒体系统

  • 场景描述:连接车载主机与中控显示屏,实现高清视频传输。
  • 技术优势
    • 宽温工作范围(-40°C至+85°C)适应极端环境。
    • SSC功能降低EMI,避免干扰车载射频设备。
    • 支持多数据通道,满足仪表盘+中控屏双屏显示需求。

3. 工业控制与医疗设备

  • 场景描述:连接工业计算机与高分辨率显示器,用于数据可视化或医疗影像处理。
  • 技术优势
    • 高带宽支持4K@60Hz传输,满足医疗内窥镜等实时性要求。
    • 抗干扰设计确保信号稳定性,避免工业环境中的电磁干扰。
    • 紧凑封装适配空间受限的嵌入式设备。

四、技术实现与配置指南

1. 硬件连接示例

  • LVDS输入:连接GPU的LVDS输出接口,时钟通道与数据通道需严格对应。
  • eDP输出:通过微同轴线连接显示屏,AUX通道用于传输控制信号。
  • 电源设计:采用LDO芯片将5V输入转换为1.8V,需添加去耦电容滤除噪声。

2. 关键寄存器配置

  • PHY控制寄存器(地址0x00)
    • Bit15:复位控制,写入1触发PHY复位,复位完成后自动清零。
    • Bit13-12:速率选择,配置为“01”选择HBR模式(2.7Gbps)。
    • Bit8:双工模式,eDP链路需设置为全双工(Bit8=1)。
  • 链路训练寄存器(地址0x10)
    • Bit0:启动链路训练,写入1后芯片自动完成eDP链路初始化。

3. 调试与优化建议

  • EMI优化:启用SSC功能(寄存器0x20 Bit0=1),频率扩展范围设为0.5%。
  • 信号质量监测:通过AUX通道读取链路训练状态,确保“PLL Locked”标志位为1。
  • 功耗管理:在空闲状态下关闭未使用端口(寄存器0x00 Bit10=1),降低功耗。

五、技术对比与选型建议

参数 LT8911EX 竞品A(TI SN75DP159) 竞品B(Parade PS8625)
最大带宽 9.6Gbps 8.1Gbps 6.75Gbps
SSC功能 支持0.5%扩展 仅支持0.3%扩展 不支持
工作温度 -40°C至+85°C 0°C至+70°C -20°C至+85°C
封装尺寸 9mm×9mm QFN64 10mm×10mm QFN80 7mm×7mm QFN48

选型建议

  • 若需支持2K/4K显示且对EMI敏感(如车载场景),优先选择LT8911EX。
  • 若空间受限且分辨率需求较低(如1080P),可考虑竞品B的紧凑封装。

六、总结

LT8911EX凭借其高带宽、低功耗及强抗干扰能力,成为LVDS到eDP转换领域的标杆产品。其双端口设计、工业级温度范围及灵活的配置选项,使其广泛适用于笔记本电脑、车载显示及工业控制等领域。通过合理配置寄存器与优化硬件设计,可充分发挥芯片性能,满足多样化显示需求。
