软考论文系列

【摘要】

2021年5月，我所在公司为响应国家“碳达峰、碳中和”战略，正式启动了“智慧能源管理平台”的研发项目，旨在为大型工业园区及商业楼宇提供精细化的能耗监测、分析与优化服务。本人在该项目中担任系统架构师，全面负责平台整体技术架构的设计与实现。物联网（IoT）系统架构具有典型的分层特性，其设计面临着海量设备接入、异构协议转换、海量时序数据处理以及云边协同等诸多挑战。本文将结合该项目实践，深入论述一个可扩展、高可用的物联网系统架构的设计与应用。在架构设计中，我们采用了经典的“端-边-管-云”四层模型。在边缘层，我们设计了轻量级的边缘计算网关，负责设备协议的适配与数据的初步处理；在平台层，我们基于MQTT协议构建了高并发的消息接入总线，并选用时序数据库InfluxDB与大数据平台Hadoop相结合的方式，解决了海量时序数据的存储与分析难题。通过该架构，我们成功构建了一个能够支撑百万级设备并发接入的能源管理平台。项目上线后，帮助客户实现了超过15%的平均节能率，充分验证了该物联网架构的有效性与先进性，为传统行业的数字化、智能化转型提供了坚实的支撑。

【正文】

随着信息技术的飞速发展，物理世界与数字世界的融合日益加深，物联网（Internet of Things, IoT）作为连接两者的关键桥梁，正以前所未有的深度和广度渗透到各行各业，从智能家居、智慧城市到工业互联网，深刻地改变着生产和生活方式。然而，一个成功的物联网应用，其背后必然需要一个健壮、高效且可扩展的系统架构作为支撑。与传统的互联网应用相比，物联网系统架构的设计面临着更为独特的挑战：它需要处理数以万计甚至百万计的异构设备接入，应对复杂多变的物理环境和网络条件，承载海量高并发的时序数据流，并提供从数据采集、传输、存储、分析到最终应用呈现的全链路服务。在这样的时代背景下，我所在的高科技公司敏锐地捕捉到了能源管理领域的巨大市场机遇，决定 leveraging 物联网技术，打造一个面向未来的“智慧能源管理平台”。

2021年5月，我有幸被任命为该项目的系统架构师，肩负起从零开始擘画整个平台技术蓝图的重任。项目初期，我带领团队对智慧能源管理的业务场景进行了深入的调研与分析。我们的目标客户是大型工业园区和商业综合体，其内部署了大量的智能电表、水表、气体传感器、温湿度传感器等监测设备。这些设备品牌众多，通信协议各异（如Modbus, BACnet, Zigbee等），且往往部署在网络环境不佳的角落。我们需要解决的首要问题，就是如何将这些海量的、异构的设备安全、可靠地接入到我们的云平台。其次，这些设备会以秒级或分钟级的频率持续不断地上传能耗数据，形成庞大的时序数据流，我们需要设计一个能够高效写入、存储和查询这些时序数据的方案。最后，平台不仅要提供数据的可视化展示，更要具备智能分析的能力，例如异常能耗告警、用能趋势预测、设备故障诊断等，这就要求我们的架构必须具备强大的数据处理与分析能力。面对这些需求，我明确了架构设计的核心目标：高并发接入、协议兼容性、海量数据处理能力、高可用性以及低延迟响应。

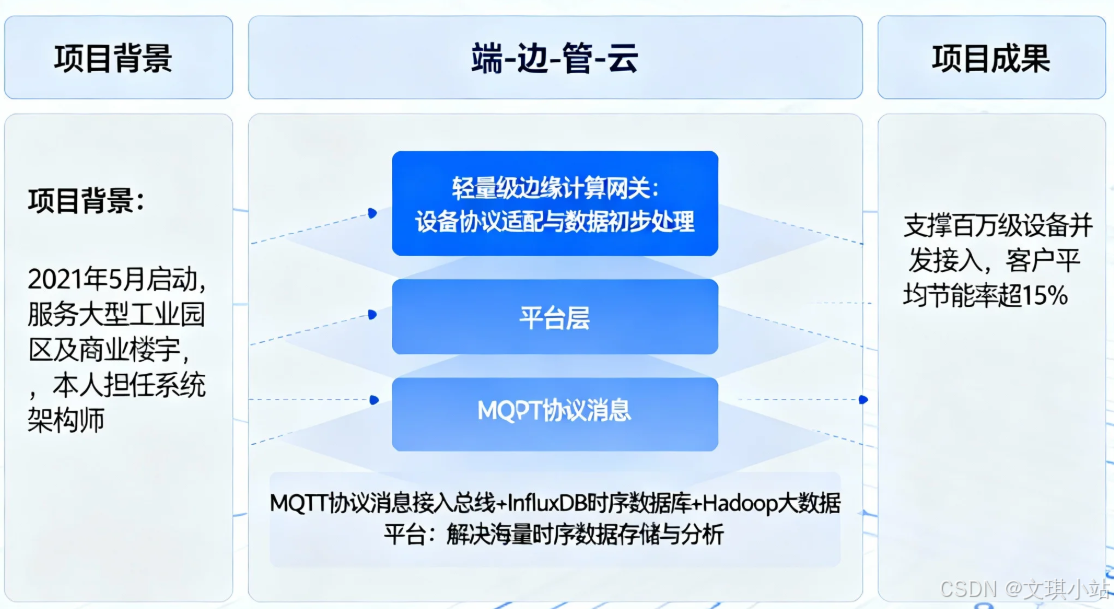

基于对物联网系统通用架构模型的理解，并结合我们的具体业务需求，我为平台设计了经典的“端-边-管-云”四层架构模型。这四层各司其职，又紧密协同，构成了一个完整的物联网系统。第一层是“感知控制层”（端），即部署在现场的各类传感器和执行器，它们是数据产生的源头和指令执行的末端。我们的架构设计并不直接干预端设备本身，而是通过第二层“网络边缘层”（边）来与之交互。边缘层是我们架构设计的第一个关键创新点。考虑到现场设备协议的复杂性和网络的不稳定性，我们设计并研发了一款轻量级的边缘计算网关。该网关部署在客户的本地机房，它一方面通过本地总线或无线网络与各类传感器进行通信，内置了多种工业协议的驱动程序，实现了对下层异构协议的统一适配和转换；另一方面，它具备初步的数据处理能力，如数据清洗、格式化、边缘告警判断等，可以过滤掉无效数据，减轻云端平台的压力。更重要的是，它具备断线续传能力，当与云端的网络连接中断时，网关会将数据暂存在本地，待网络恢复后自动补传，极大地保证了数据的完整性。

第三层是“网络传输层”（管），负责将边缘网关汇聚的数据安全、高效地传输到云平台。在协议选择上，我们摒弃了传统的HTTP轮询模式，因为它会带来大量的无效连接和较高的延迟。我们选择了专为物联网场景设计的、基于发布/订阅模式的轻量级消息协议MQTT。MQTT协议开销小、连接稳定，非常适合在低带宽、不稳定的网络环境下进行双向通信。我们基于EMQ X构建了一个高可用的MQTT Broker集群，作为平台统一的消息接入总-线。为保证安全性，我们强制所有边缘网关与云端的通信都必须采用基于TLS的加密连接，并通过设备证书和Token相结合的方式进行严格的身份认证与鉴权，确保了每一条数据的来源可靠和传输过程的安全。第四层是“平台服务层”（云），这是整个系统的大脑和核心。云平台接收到MQTT Broker推送的数据后，会经过一个数据处理管道。该管道由一系列微服务组成，包括数据解析、规则引擎、数据存储、分析计算等模块。这里，我重点设计了数据存储方案。对于设备上报的实时时序数据，我们选用了专业的时序数据库InfluxDB。InfluxDB针对时序数据的时间戳索引和数据压缩进行了深度优化，能够提供极高的写入吞吐量和高效的时间范围查询性能，完美契合了我们的需求。而对于设备的元数据、用户信息、告警规则等结构化数据，我们仍然使用关系型数据库MySQL进行存储。对于需要进行复杂离线分析的场景，如年度能耗报告、机器学习模型训练等，我们会定期将InfluxDB中的数据ETL到基于Hadoop/Spark的大数据平台中进行处理。这种“冷热数据分离”的多数据库存储架构，兼顾了实时查询性能与离线分析能力，实现了成本与效率的最佳平衡。

该项目历时一年半，于2022年底正式发布并成功在多个标杆客户处落地应用。整个架构在实际运行中表现出了卓越的性能和稳定性，成功支撑了单个园区超过十万个监测点的并发接入，数据处理的端到端延迟控制在秒级以内。边缘计算网关的设计极大地简化了现场部署的复杂性，将新设备的接入周期从数天缩短至几小时。基于平台的精细化能耗数据分析，我们帮助客户识别了大量的能源浪费点，并提供了优化的用能策略，平均节能率超过了15%，为客户创造了实实在在的经济价值，也为国家的“双碳”目标贡献了一份力量。当然，在项目实践中我们也遇到了一些挑战，例如海量设备的生命周期管理（注册、激活、固件升级、注销）流程复杂，需要设计一套自动化的设备管理（Device Management）系统；云边协同的算法和应用场景也需要持续探索和深化。作为系统架构师，我深知架构设计是一个持续演进的过程，我们正在规划引入AI算法到边缘网关，实现更智能的边缘异常检测，并进一步完善平台的开放API，构建生态合作，将数据能力赋能给更多的第三方应用开发者。

总结本次智慧能源管理平台的架构设计经验，我认为，成功的物联网系统架构，关键在于对业务场景的深刻洞察和对技术栈的精准驾驭。架构师必须具备全局视野，能够清晰地划分系统层次，并为每一层选择最合适的技术。特别是边缘计算的引入，它改变了传统物联网“云-端”两级架构的模式，将部分计算和智能下沉到离数据源更近的地方，有效地解决了物联网在带宽、延迟、安全和成本等方面的核心痛点。展望未来，随着5G、AI等技术的进一步成熟，物联网系统架构将向着更加智能化、分布式和自主化的方向演进。作为一名系统架构师，我将持续关注技术前沿，不断迭代和优化我们的架构，以应对未来更加复杂和多样化的物联网应用场景，为构建万物互联的智能世界贡献自己的智慧和力量。
