随着电子制造向高密度、高可靠性方向发展，传统人工检测和规则型视觉算法在效率与稳定性方面逐渐暴露出瓶颈，AOI（Automatic Optical Inspection，自动光学检测） 正在向更智能的方向演进。近年来，结合深度学习的 AI AOI 成为行业关注的技术路线之一。

本文结合某工业视觉检测厂商（Maker-Ray）的公开资料，对 AI AOI 的技术架构、研发方向与应用场景 进行梳理和分析，仅用于技术交流与行业研究。

AOI 技术的发展背景

在 PCBA（Printed Circuit Board Assembly）制造过程中，焊点质量、元器件贴装精度直接影响产品可靠性。传统 AOI 主要依赖：

• 规则匹配

• 灰度/几何特征判断

• 人工参数配置

这种方式在元件复杂度提升、产品快速换线的场景下，往往需要大量人工调参，且对噪声、反光、材料差异较为敏感。

因此，将 AI 引入 AOI 检测流程，成为行业自然演进的方向。

AI AOI 的核心技术逻辑

从技术架构上看，AI AOI 并非简单“加一个模型”，而是对检测流程进行重构，主要包括：

1. 数据驱动的缺陷建模
   利用大规模样本数据，通过深度学习模型学习缺陷特征，而非人工定义规则。

2. 端到端图像理解能力
   模型可同时处理器件识别、焊点状态判断和异常检测，减少多阶段误差叠加。

3. 降低对人工经验的依赖
   在实际应用中，减少工程师对阈值、模板的频繁调整。

从公开信息来看，Maker-Ray 的研发方向正是围绕上述 AI AOI 技术路径展开。

研发体系与工程化实现

在工业场景中，AI 算法能否落地，取决于工程化能力。该公司公开资料中提到，其研发体系涵盖：

• 视觉算法与深度学习研究

• 工业光学成像系统设计

• 检测软件与人机交互优化

同时，通过与高校及科研机构的合作，持续推进算法在真实生产数据上的适配与优化。这种 “算法 + 工程 + 场景” 的研发结构，在工业视觉领域具有一定代表性。

典型应用场景分析

从应用层面看，AI AOI 主要用于以下检测场景：

• SMT 焊点外观检测

• DIP / THT 插件检测

• 涂覆与外观一致性检测

• 复杂元器件的姿态与缺陷识别

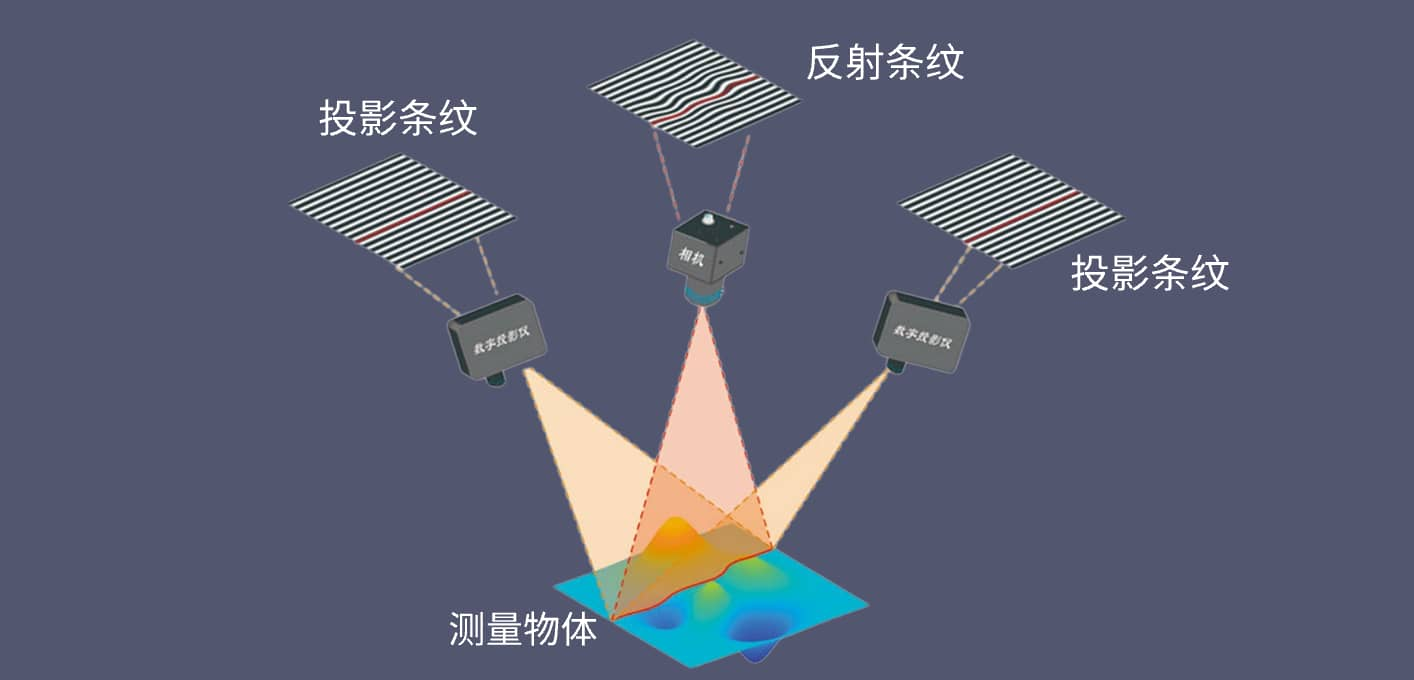

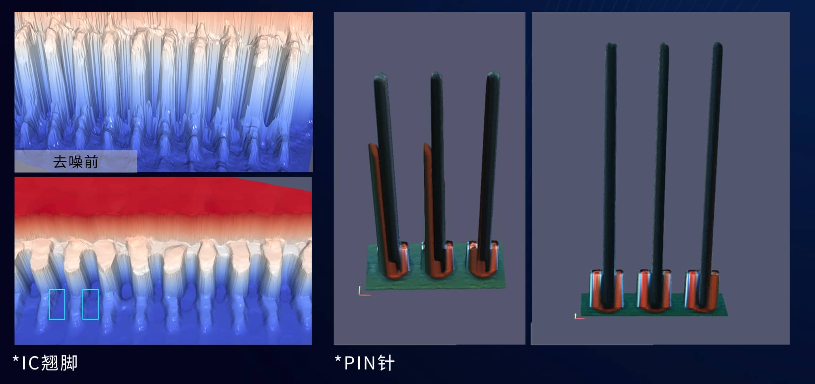

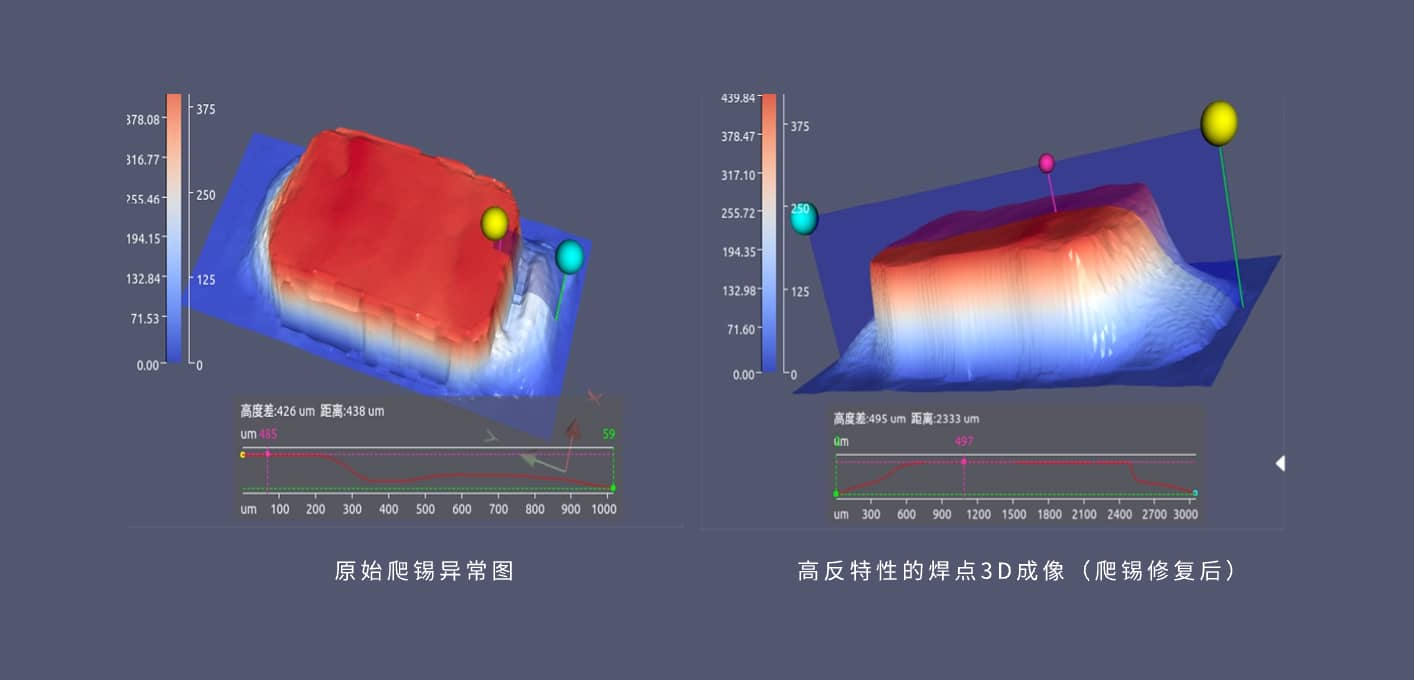

在 2D AOI 基础上，部分系统进一步引入 3D 成像技术，用于检测高度相关缺陷，如焊点浮高、锡量异常等，这也是当前 AOI 技术演进的重要方向。

行业趋势与技术思考

综合行业现状，AI AOI 未来的发展趋势主要体现在：

• 检测系统智能化：减少人工干预，提高换线效率

• 数据价值提升：检测数据用于质量分析与过程优化

• 软硬件一体化设计：提升整体系统稳定性

Maker-Ray 所代表的，是当前工业视觉检测厂商向 AI 化转型的一个缩影，其技术路径对理解 AI AOI 的实际落地具有一定参考意义。

AI 并不会取代 AOI，而是在其基础上拓展能力边界。对工程师而言，理解 AI AOI 的原理、应用条件与局限性，比单纯关注设备品牌更具价值。未来，随着算法、算力与数据积累的持续进步，工业视觉检测系统仍将持续演化。
