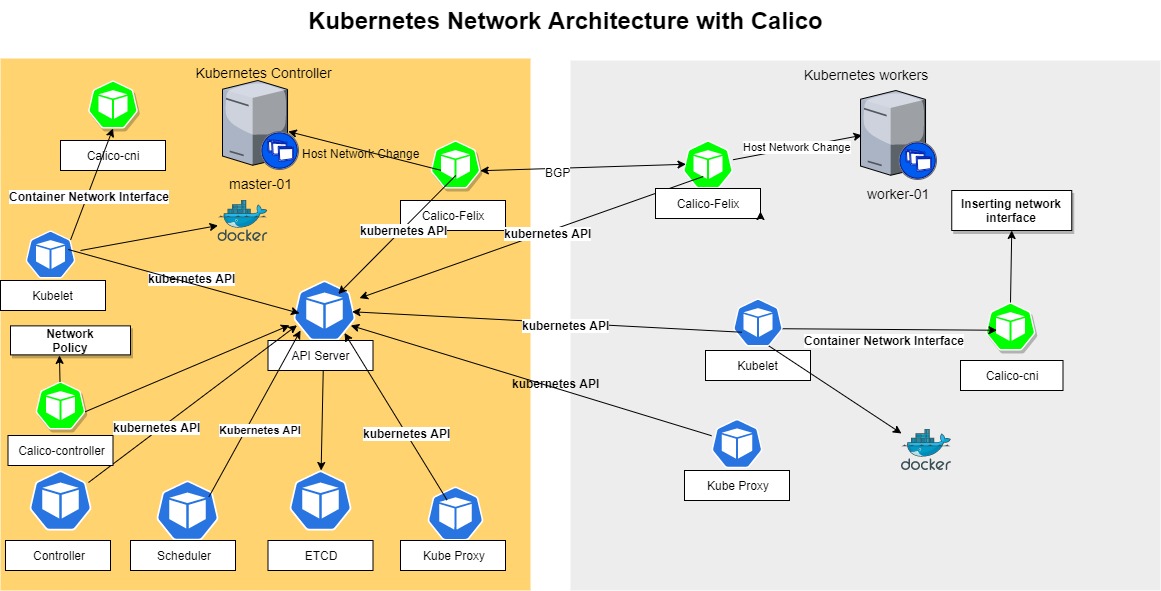

第一章：Calico 整体架构概念

Calico 是一套基于 纯三层路由（L3） 的容器网络方案，区别于 overlay（如 Flannel VXLAN）与 BPF-first（如 Cilium）。

Calico 的核心是：

• CNI 插件（容器入口）

• Felix（数据面控制器）

• Linux 内核（iptables / ipset / route / conntrack）

• BGP 路由（跨节点 Pod 通信机制）

Calico 的网络行为完全由 datastore + 控制循环 驱动：

组件把对象写入 datastore（如 WEP）

1. Felix 监听到变化

2. Felix 渲染 iptables / ipset / 路由

3. BGP 宣告子网

4. Linux 内核执行业务流量

Calico 本质上是：
“对象驱动的路由 + 策略控制系统”。

┌──────────────────────────────────────────┐
│               Kubernetes API / Datastore │
│   (WEP / Policy / IPPool / IPAMBlock)    │
└──────────────────────────────────────────┘
                     ▲
                     │ 对象写入 / 更新
                     │
┌──────────────────────────────────────────┐
│        Felix（控制循环 / 数据面控制器）    │
│  watch → diff → render → apply           │
└──────────────────────────────────────────┘
     │               │                │
     │               │                │
iptables/ipset     路由表           BGP 宣告
     │               │                │
     └───────────────┴────────────────┘
                     ▼
┌──────────────────────────────────────────┐
│          Linux Kernel（真实执行者）       │
│  netfilter / route / conntrack           │
└──────────────────────────────────────────┘
                     ▼
                 Pod 实际流量

这张图表达的是一句话：

Calico 不“转发流量”，Calico 只“配置内核”，流量始终走 Linux 内核。

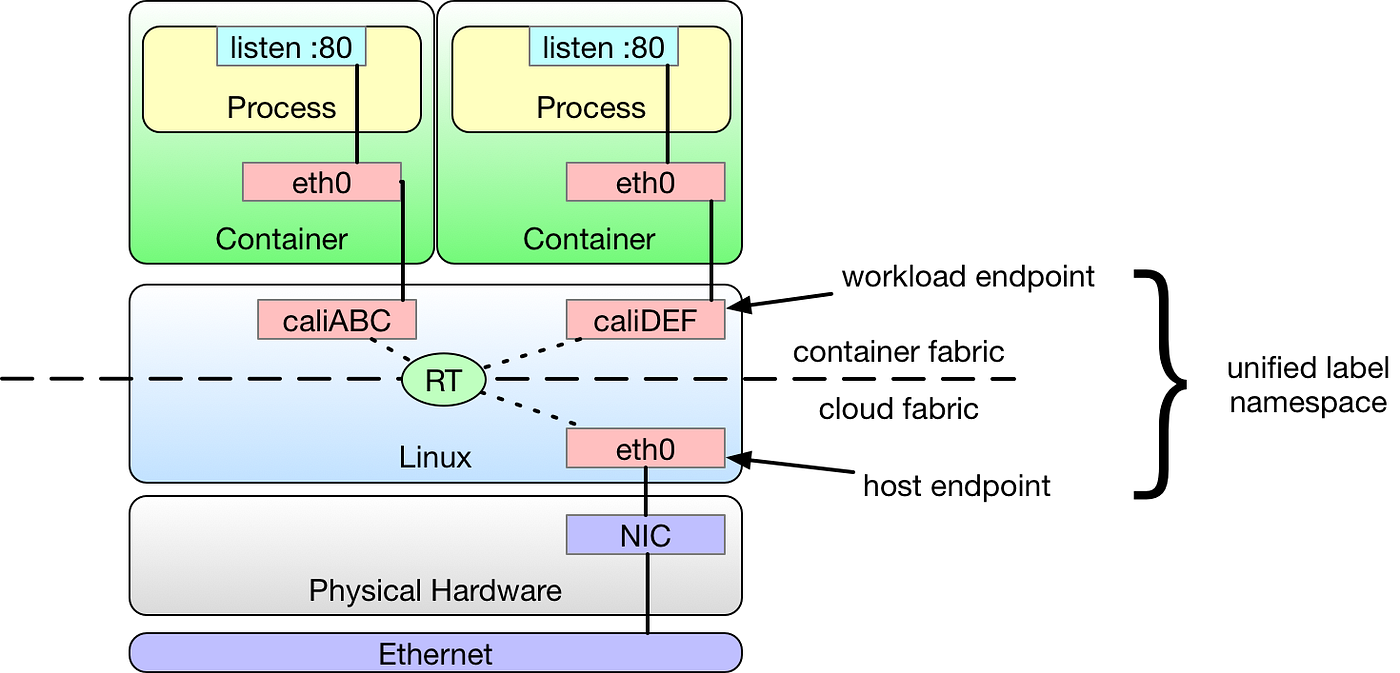

第一层：为什么说 Calico 是“纯三层路由（L3）”

Pod A (10.244.1.3)
   │
   │ 查路由表（L3）
   ▼
Node1 内核路由：
10.244.2.0/26 → via Node2-IP
   │
   │ 原生 IP 包（无封装）
   ▼
Node2 内核
   │
   ▼
Pod B (10.244.2.5)

关键点你在图里要点出来：

• ❌ 没有 VXLAN / 没有隧道

• ✅ 路由表里直接存在 Pod 子网

• ✅ 下一跳是 Node IP（Underlay）

对比关系在图里是隐含的：

• Flannel VXLAN：Pod → VXLAN 封装 → 解封 → Pod

• Calico L3：Pod → 查路由 → 直达 → Pod

• Cilium BPF-first：绕开 iptables，用 eBPF 程序接管数据面

第二层：Calico 的四大核心组件在图中的位置

[ Pod 创建 ]
     │
     ▼
┌────────────┐
│  CNI 插件  │   ← 容器入口
│ - 分 IP    │
│ - 建 veth  │
│ - 写 WEP   │
└────────────┘
     │
     ▼
[ Datastore / API ]
     │
     ▼
┌────────────┐
│   Felix    │   ← 控制循环核心
│ watch 对象  │
│ 生成规则    │
└────────────┘
     │
     ▼
┌────────────────────────────┐
│ Linux Kernel               │
│ iptables / ipset / route   │
│ conntrack                  │
└────────────────────────────┘
     │
     ▼
[ 实际业务流量 ]

你在讲图的时候要强调：

• CNI 不转发流量
• Felix 不转发流量
• 只有 Linux 内核在转发流量

第三层：datastore + 控制循环（最容易被问“为什么这样设计”）

对象变化（WEP / Policy / IPPool）
              │
              ▼
     Felix Watch（事件）
              │
              ▼
     差异计算（calc）
              │
              ▼
     渲染阶段（render）
   ┌──────────┼───────────┐
   ▼          ▼           ▼
iptables     ipset       route
              │
              ▼
          内核状态收敛

这张图回答三个面试隐含问题：

1. 为什么 Calico 稳定？
   → 控制循环，状态最终一致

2. 为什么性能好？
   → 规则是“提前算好”的，不是 runtime 判断

3. 为什么可扩展？
   → 对象模型 + 单向渲染

第四层：BGP 在整张图里的准确位置

        Node1                    Node2
   ┌────────────┐            ┌────────────┐
   │  BGP Agent │◀────────▶│  BGP Agent │
   │ 宣告 10.244│            │ 宣告 10.244│
   └────────────┘            └────────────┘
           │                        │
           ▼                        ▼
     Node 路由表              Node 路由表

你要讲清楚这一点（非常关键）：

BGP 不在数据路径上，它只负责“同步路由信息”。

真正的数据路径永远是：

Pod → Linux Kernel → Linux Kernel → Pod

最终“面试一句话配图总结”

你可以对着这张图这样说：

Calico 是一套基于纯三层路由的容器网络方案。 Pod 的网络身份以对象形式写入 datastore，Felix
通过控制循环监听对象变化，将策略和路由渲染为 Linux 内核的 iptables、ipset 和路由表；BGP 负责在节点之间同步 Pod
子网信息，最终由内核完成真实的数据转发。 本质上，Calico 是一个对象驱动的路由与策略控制系统。

Calico 极简架构图

┌─────────┐
│   Pod   │
└────┬────┘
     │ ① CNI 建网 / 分 IP
     ▼
┌──────────────┐
│  Datastore   │   ← 对象（WEP / Policy）
└────┬─────────┘
     │ ② Felix watch
     ▼
┌──────────────┐
│    Felix     │   ← 控制循环
│ watch→render │
└────┬─────────┘
     │ ③ 渲染规则
     ▼
┌─────────────────────────┐
│     Linux Kernel        │
│ iptables / ipset / route│
└────┬─────────────┬──────┘
     │ ④ 路由同步   │
     │             ▼
     │        ┌─────────┐
     │        │   BGP   │
     │        │ 宣告子网 │
     │        └────┬────┘
     │             │
     ▼             ▼
  实际流量     其他 Node

讲人话

1️⃣ Pod 创建时，CNI 只做一件事

分 IP、建 veth，把 Pod 的网络信息写成对象（WEP）。

2️⃣ Calico 的一切行为都从对象开始

所有网络状态都在 datastore，不是即时判断。

3️⃣ Felix 是核心控制循环

它 watch 对象变化，把高层策略翻译成内核规则。

4️⃣ 真正转发流量的只有 Linux 内核

iptables、ipset、route、conntrack 都在内核里跑。

5️⃣ BGP 不转发流量，只同步路由信息

把每个节点的 Pod 子网告诉其他节点。

6️⃣ 所以 Calico 的本质是

对象驱动的三层路由 + 策略控制系统。

一句话终极版

Calico 是基于纯三层路由的容器网络，通过对象驱动的控制循环，把策略和路由渲染到 Linux 内核，BGP 负责同步 Pod 子网，内核完成真实转发。

面试官常见追问

Q：为什么不用 overlay？
→ 不封包，性能更好，路由透明，易 debug。

Q：Felix 为什么要预渲染？
→ 网络策略必须高性能，不能 runtime 判断。

Q：BGP 在数据路径上吗？
→ 不在，只同步路由，数据全走内核。

WEP

好，只讲面试里“必须懂”的版本，不绕。

---

WEP 是什么？

WEP = WorkloadEndpoint
一句话：

WEP 是 Calico 世界里“Pod 的网络身份证”。

Kubernetes 里你看到的是 Pod，
Calico 里真正被用来算路由、算策略、下规则的，是 WEP。

---

为什么 Calico 需要 WEP？

因为 Calico 不直接依赖 Pod 对象。

Calico 要做的事是网络层面的：

• 这个 Pod 的 IP 是多少
• 挂在哪个 Node
• 对应哪个 网卡（veth）
• 应用哪些 NetworkPolicy
• 出入流量该怎么走

这些信息 Pod 对象本身不完整、也不稳定，
所以 Calico 把它们抽象成一个稳定的网络对象 —— WEP。

Pod 是应用概念，WEP 是网络概念。

---

WEP 里到底有什么？（面试必背）

一个 WEP 至少包含这些关键信息：

• IP 地址（Pod IP）
• MAC 地址
• Node 名称（Pod 跑在哪个节点）
• interfaceName（对应宿主机上的 veth）
• labels / profiles（用来匹配 NetworkPolicy）
• endpoint 名称（namespace + pod）

你可以理解成：

WEP = Pod 的“网络简历”

---

WEP 在 Calico 里的位置（白板版）

Pod 创建
   │
   ▼
CNI 插件
   │  建 veth / 分 IP
   │
   ▼
写 WEP 到 datastore
   │
   ▼
Felix watch WEP
   │
   ▼
渲染 iptables / ipset / route

关键一句：

Felix 不看 Pod，只看 WEP。

---

你怎么验证 WEP 真的存在？（非常重要）

直接在集群里跑：

calicoctl get wep -A -o wide

或者看详细内容：

calicoctl get wep -A -o yaml

你会看到每个 Pod 都对应一个 WEP。

如果一个 Pod 没有 WEP →
这个 Pod 在 Calico 看来“网络不存在”。

---

WEP 和 NetworkPolicy 的关系

NetworkPolicy 并不是“直接作用在 Pod 上”。

真实路径是：

NetworkPolicy
   ↓ selector
匹配 WEP（靠 labels）
   ↓
Felix 生成 ipset
   ↓
iptables 链绑定到 WEP 对应链

所以一句非常硬核的话你可以在面试说：

Calico 的 NetworkPolicy 实际是作用在 WEP 上，而不是 Pod 上。

---

WEP vs HEP（面试必问对比）

对象	作用
WEP	Pod 的网络端点
HEP（HostEndpoint）	Node 上网卡的网络端点

一句话区分：

WEP 管 Pod，HEP 管 Node。

---

面试官会怎么问？你怎么答？

❓ Q1：什么是 WEP？

标准答案：

WEP 是 Calico 定义的 WorkloadEndpoint，是 Pod 在 Calico 网络里的抽象表示，包含 IP、MAC、Node、接口和策略信息。

---

❓ Q2：Felix 为什么要用 WEP？

标准答案：

Felix 通过监听 WEP 的变化来感知 Pod 的网络状态，再把策略和路由渲染成内核规则，而不是直接依赖 Kubernetes Pod 对象。

---

❓ Q3：WEP 和 Pod 的关系是什么？

标准答案：

一个 Pod 对应一个 WEP，Pod 生命周期变化会导致 WEP 创建或删除，但 Calico 的控制逻辑完全基于 WEP。

---

❓ Q4：没有 WEP 会怎样？

标准答案：

Felix 无法为该 Pod 下发路由和策略，Pod 在 Calico 网络中等同于不可达。

---

一句话终极总结（请背）

WEP 是 Calico 用来描述 Pod 网络身份的核心对象，是 Felix 渲染路由和策略的唯一输入。

这句话你说出来，面试官基本不会再在 WEP 上追问了。

如果你愿意，我可以下一步把 “WEP 从创建到删除的完整生命周期” 画成一条时间线，专门用来应对追问。

我给你一条白板可画、30 秒能讲清的 WEP 生命周期时间线。照着画就行。

---

WEP 生命周期（从出生到消失）

Pod 创建
  │
  ▼
CNI 插件（Add）
  │  分 IP / 建 veth
  │
  ▼
创建 WEP（写 datastore）
  │
  ▼
Felix watch 到 WEP
  │
  ├─ 生成 ipset（匹配策略）
  ├─ 生成 iptables 链（from-wl / to-wl）
  └─ 下发路由（host route / 子网路由）
  │
  ▼
Pod 正常通信（内核转发）

删除时：

Pod 删除
  │
  ▼
CNI 插件（Del）
  │  回收 IP / 删 veth
  │
  ▼
删除 WEP
  │
  ▼
Felix watch 到删除事件
  │
  ├─ 清理 iptables 链
  ├─ 清理 ipset 成员
  └─ 清理路由

---

每个节点你在面试要点名的“职责”

• CNI：只负责接生（IP + veth + 写/删 WEP）
• Datastore：WEP 的“单点真相”
• Felix：watch → diff → render → apply
• Linux 内核：真正转发流量
• BGP：只同步路由信息，不在数据路径上

---

你怎么“现场验证”这条线？（面试加分）

• 看 WEP：

calicoctl get wep -A -o wide

• 看规则：

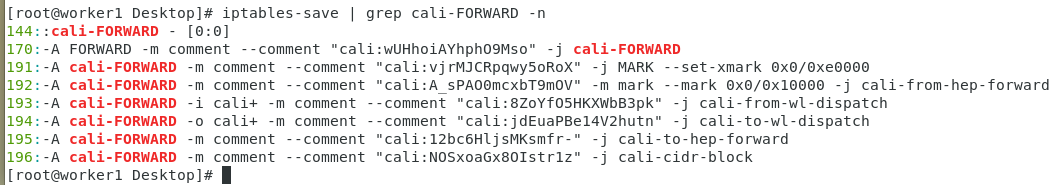

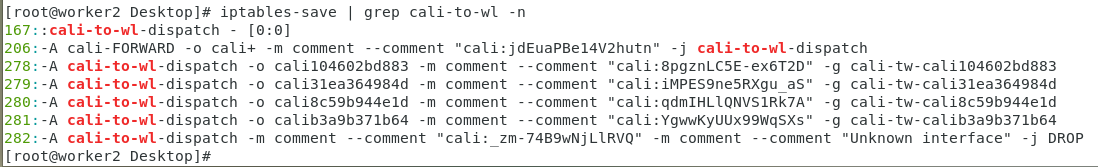

iptables-save | grep cali-
ipset list | grep cali

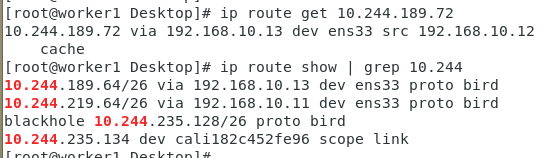

• 看路由：

ip route | grep 10.244

• 看 Felix 反应：

kubectl logs -n kube-system ds/calico-node -f

---

30 秒标准背诵版（请背）

Pod 创建时，Calico CNI 分配 IP 并创建 veth，同时把 Pod 的网络身份写成 WEP；Felix 监听到 WEP 的变化，把对应的策略、ipset、iptables 链和路由渲染到内核；Pod 删除时，WEP 被移除，Felix 清理所有相关规则。整个过程中 BGP 只负责同步 Pod 子网路由，数据转发始终由内核完成。

第二章：Pod 生命周期与 Calico 的链路

Pod 出生 → 网络配置 → 策略生效，这是学习 Calico 最重要的一条线。

当 Pod 创建时：

1. kubelet 调用 CNI 插件（calico CNI）

2. CNI 执行：

   • 从 IPAM 分配 Pod IP

   • 创建 veth（host 侧 / pod 侧）

   • 写 WorkloadEndpoint（WEP）对象

3. Felix 监听到 WEP

4. Felix 计算：

   • iptables 规则

   • ipset 集合

   • 路由表更新

5. BGP backend 宣告 Pod 网段 / 路由

6. 内核开始转发流量

删除 Pod 时：

- IPAM 回收 IP

- WEP 被删除

- Felix 清理策略、路由

结论：Pod 生命周期是 Calico 的主干逻辑。

这里以及以后的章节，建议搭建集群安装calico

实验

Pod 创建时 —— 你怎么“看见”这条链路

实验 1：Pod 出生 → IP → WEP

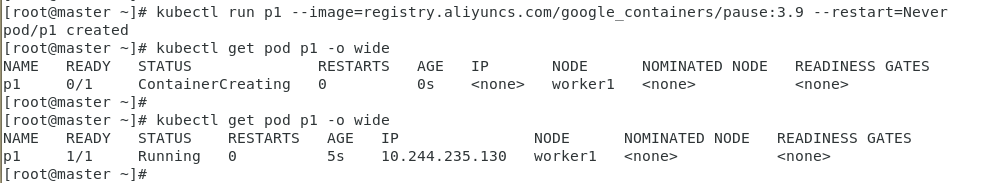

kubectl run p1 --image=registry.aliyuncs.com/google_containers/pause:3.9 --restart=Never
kubectl get pod p1 -o wide

然后立刻：

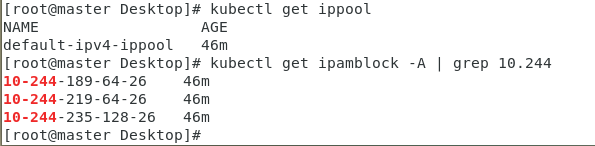

kubectl get ippool
kubectl get ipamblock -A | grep 10.244

重点观察：

• Pod IP ∈ 哪个 block

你看到的不是“随便一个 Pod IP”，而是：

这个 IP 是从 某个 Node 持有的一个 IPAMBlock 里分出来的

也就是说，IP 的第一层归属不是 Pod，而是 Node。

逻辑是：

• IPPool：全局地址池（10.244.0.0/16）

• IPAMBlock：Node 级别“分包”的一小段

• Pod：从自己 Node 的 block 里拿 IP

这一步的意义是：
👉 避免所有 Pod 在一个全局池里抢 IP

否则每创建一个 Pod：

• 都要全局锁

• 都要写 datastore

• 并发直接爆炸

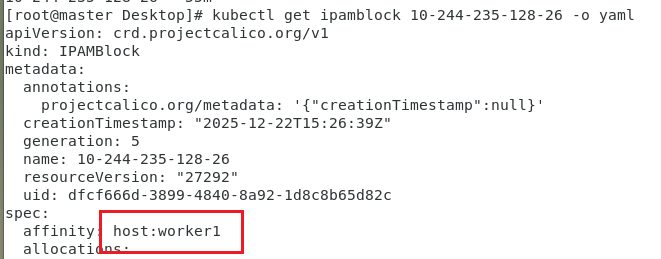

如下图所示,pod 和分配的ipamblock 都是worker1 的

• block 是不是 /26

重点：为什么默认是 /26？

/26 = 64 个 IP（可用大概 62）

这是一个非常“工程味”的取值，不是拍脑袋。

1️⃣ 并发与冲突控制（最重要）

Calico 的 IPAM 是分布式的。

如果 block 太大（比如 /16）：

所有 Node 都在同一个 block 里分 IP

• 冲突概率高

• datastore 更新频繁

• 回收成本巨大

如果 block 太小（比如 /30）：

• 一个 Node 很快就要申请新 block

• block 创建/回收非常频繁

• 控制面压力大

/26 是一个折中点：

• 一个 Node 一次拿一小包

• Pod 创建时不需要再碰 datastore

• 只有 block 用完 / 回收时才写

👉 大部分 Pod 创建 = 本地 bitmap 操作

2️⃣ 本地性（Locality）

/26 带来的另一个隐含好处是：

一个 Node 上的 Pod IP 大概率是连续的

这直接影响：

• 路由聚合

• iptables / ipset 数量

• BGP 宣告粒度

比如：

Node A: 10.244.1.0/26
Node B: 10.244.1.64/26

跨节点时：

• 宣告的是 block / Node

• 不是每个 Pod 一条路由

3️⃣ 路由规模控制（BGP 的视角）

Calico 的核心理念是：
Pod 子网直接进主机路由系统

如果你不用 block：

• 每个 Pod = 一条路由

• BGP 表会炸

• 内核 fib 会炸

/26 的意义是：

• 一条路由 ≈ 一批 Pod

• 路由数量 ≈ Node 数量

• 可线性扩展

4️⃣ 回收与稳定性

Pod 删除时：

• IP 只是回到 block 的 bitmap

• block 不立刻销毁

这意味着：

• 短时间 Pod 波动不会导致 IP 抖动

• 减少“刚删又建拿不同 IP”的概率

这对：

• 有状态应用

• 日志/监控

• 策略缓存

都非常友好。

你现在这个实验，怎么“亲眼看到 /26 的价值”

你可以在你集群里直接验证：

kubectl get ipamblock -A -o yaml | grep cidr

你会看到一堆类似：

cidr: 10.244.235.128/26

再对照 Pod IP：

10.244.235.129
10.244.235.130

你会发现：
👉 Pod IP 在 block 内是连续的
👉 不同 Node 拿的是不同 /26

面试时一句话怎么说（非常重要）

你可以直接这样答：

Calico 通过 IPAMBlock 把全局 IPPool 切成 /26 的小块分配给 Node，本地用 bitmap 管理 IP。这样既避免全局锁，又减少 datastore 写入，同时控制 BGP 路由规模，是并发、性能和路由可控性的折中设计。

面试钩子

为什么 Calico 要有 WEP，而不是直接靠 Pod？

答：WEP 是 Calico 内部稳定抽象，Pod 是 K8s 对象，WEP 才是“网络身份”。

实验 2：veth 是什么时候创建的

Pod 所在 node

ip link | grep cali

你会看到：

• caliXXX（host 侧）

• Pod 内是 eth0

追问点

Felix 创建 veth 吗？

不。veth 是 CNI 插件干的，Felix 只管规则和路由。

一句话结论（先给时间点）

veth 是在 kubelet 调用 CNI 的 ADD 阶段，由 Calico CNI 插件创建的，发生在容器进程启动之前、镜像解压之后。

顺序非常严格，错一位都不会工作。

精确时间轴（这是重点）

以你 kubectl run p1 为例，真实顺序是：

kubectl apply
  ↓
kube-apiserver 写 Pod 对象
  ↓
scheduler 选 node
  ↓
kubelet（目标 node）开始处理 Pod
  ↓
container runtime 拉镜像 / 解压 rootfs
  ↓
❗ kubelet 调用 CNI ADD（这里创建 veth）
  ↓
pause / 容器进程启动
  ↓
容器里 eth0 ready

👉 veth 创建发生在容器“还没跑起来”的时候
👉 容器一启动，就已经看到 eth0 了

kubelet 到底是怎么触发 CNI 的？

在你现在的环境里（containerd + kubelet）：

1. kubelet 调用 CRI：

RunPodSandbox()

2. CRI 插件（containerd-shim）发现：

• 需要网络

• sandbox 还没 network

3. containerd 调用：

CNI ADD

并把这些参数传进去：

• Pod name / namespace

• Pod UID

• Pod netns 路径（比如 /proc/12345/ns/net）

• CNI 配置（/etc/cni/net.d/10-calico.conflist）

Calico CNI 在 ADD 里具体干了什么（逐步）

下面是真正发生的步骤，不是抽象描述。

1️⃣ 创建 veth pair（此时 Pod 进程还不存在）

在 host namespace 执行：

ip link add caliXXXX type veth peer name eth0

• caliXXXX：留在 host

• eth0：准备放进 Pod netns

注意：eth0 此时还不在 Pod 里

2️⃣ 把 eth0 移入 Pod netns

ip link set eth0 netns <pod-netns>

这一步完成后：

• host 只剩 caliXXXX

• Pod netns 里出现 eth0（但还没 IP）

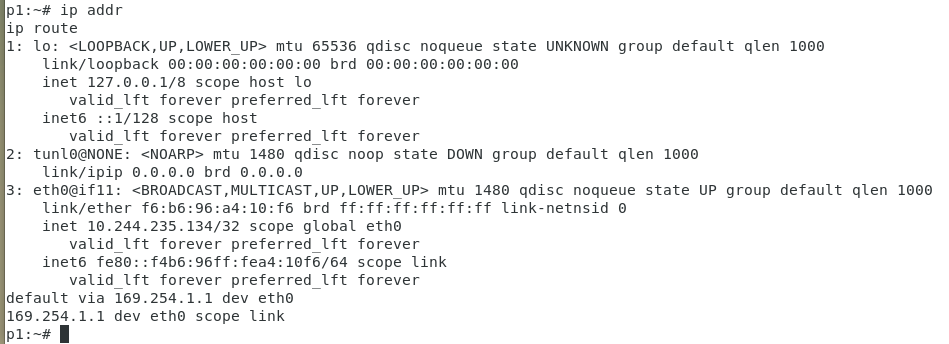

3️⃣ 给 eth0 配 IP / MAC / route（在 Pod netns 内）

ip addr add 10.244.x.y/32 dev eth0
ip link set eth0 up
ip route add default via 169.254.1.1

Calico Pod IP 是 /32，不是子网
路由由 host 决定怎么转

4️⃣ host 侧 caliXXXX up + route

ip link set caliXXXX up
ip route add 10.244.x.y dev caliXXXX

5️⃣ 写 Calico datastore（WEP）

CNI 插件这时会创建：

WorkloadEndpoint

里面包含：

Pod IP

interfaceName = caliXXXX

node

labels

👉 这一步是 Felix 后续工作的触发点

Felix 是什么时候介入的？

veth 创建 ≠ Felix 的事

Felix 的时间点是：

CNI 写 WEP
  ↓
datastore 变化
  ↓
Felix watch 到 WEP
  ↓
生成 iptables / ipset / route

所以你要记住一句关键区分：

CNI 负责“线接好”，Felix 负责“路怎么走、能不能走”

用你现在的集群，怎么“亲眼看到这个过程”

实验 1：Pod Pending 时 veth 已存在

kubectl run p2 --image=pause --restart=Never

在 Pod 还没 Running 时（甚至 ErrImagePull）：

ip link | grep cali

你会发现：

• cali 接口已经出现

• 即使容器没起来

👉 证明：veth 在容器启动前创建

实验 2：Pod netns 里 eth0 的来源

找 pause 进程 pid（在 Pod 所在 node）：

crictl ps | grep p2
crictl inspect <container-id> | grep pid

进 netns：

nsenter -t <pid> -n ip link

你会看到：

eth0

它不是 magic，是 CNI 提前放进去的。

面试必问 & 标准回答

Q：veth 是什么时候创建的？谁创建的？

veth 是在 kubelet 调用 CNI ADD 阶段，由 Calico CNI 插件创建的，发生在容器启动之前。CNI 负责创建 veth、配置 IP 并写 WEP，Felix 后续再根据 WEP 渲染策略和路由。

再给你一个“更高阶”的理解（你已经能接住）

Calico 的设计是：

• CNI：一次性、同步、创建型

• Felix：持续监听、异步、控制型

这就是为什么：

• Pod 一启动就有 eth0

• 策略可能稍后才完全生效（但结构已就绪）

先启动eth0后有策略？
Calico 接受“eth0 先于策略存在”这个事实，但通过 同步 CNI + 预置链 + 默认全通语义，保证在 Pod 真正开始发流量之前，数据面已经处于一个确定状态。

面试时怎么说（非常关键）

如果有人问你类似：

Calico 会不会有策略生效不一致的时间窗口？

你可以直接答：

从时序上看，veth 和 IP 是在 CNI ADD 阶段创建的，策略由 Felix 异步渲染。但 kubelet 在 CNI 完成前不会启动容器进程，同时 Calico 的数据面主干链是预先存在的，因此不存在业务流量在“无策略状态”下发包的问题。只有在显式 default-deny 场景下才会短暂 fail-closed，这是预期行为。

实验 3：Pod 删除 → 回收

kubectl get ipamblock 10-244-235-128-26 -o yaml
kubectl delete pod p1
kubectl get ipamblock 10-244-235-128-26 -o yaml

你会看到 bitmap 变化（已用 IP 回收）。
bitmap 在 spec.allocations / spec.unallocated 里
一个真实的 IPAMBlock（简化）是这样的结构：

spec:
  cidr: 10.244.2.0/26
  allocations:
  - null
  - 123456
  - null
  - null
  - ...
  unallocated:
  - 5
  - 6
  - 7
  attributes:
  - handle_id: k8s-pod-network.xxxx
    secondary:
      namespace: default
      pod: p1
      node: worker1

这里有三件极重要的事：

1️⃣ allocations 是一个数组（bitmap 的本体）

index = IP 偏移

value = handle ID

null = 空闲

非 null = 已占用

2️⃣ unallocated 是“空闲 index 列表”（压缩存储）

为了节省空间：

Calico 不存完整 bitmap

而是用 allocations + unallocated 混合表示

3️⃣ handle_id 决定“谁用了这个 IP”

Pod 删除 → handle 释放 → allocation 置空 → index 回到 unallocated

实验 4：pod A 发到pod B (跨节点)

kubectl apply -f - <<EOF
apiVersion: v1
kind: Pod
metadata:
  name: p2
spec:
  nodeName: worker2
  containers:
  - name: netshoot
    image: docker.io/nicolaka/netshoot:latest
    imagePullPolicy: IfNotPresent
    command: ["sleep","365d"]
EOF

场景假设（你可以用自己的实际 IP 对照）
PodA：10.244.235.134 在 worker1
PodB：10.244.189.72 在 worker2
worker1 IP：192.168.10.12
worker2 IP：192.168.10.13
Calico：非 overlay，BGP 模式

一、PodA 发出第一个包（Pod 网络命名空间）

你在 PodA 里执行：

ping 10.244.189.72

1️⃣ Pod 内的网络视角

ip addr
ip route

你会看到：

eth0: 10.244.235.134/32

default via 169.254.1.1 dev eth0
169.254.1.1 dev eth0 scope link

这两条路由是一组“配套设计”，目的是让 Pod 的默认路由既可用、又不依赖真实网关，还能被宿主机完全接管。

先看第二条（这是基础）

169.254.1.1 dev eth0 scope link

这条的意思是：

169.254.1.1 在 eth0 的二层直连范围内

也就是说：

不需要 ARP 之外的任何东西

直接往 eth0 发就行

注意一个关键点：
169.254.0.0/16 是 link-local 地址段，RFC 定义为“只在本链路有效”。

👉 这个 IP 从来不会真的存在在网络中

再看第一条（这是“钩子”）

default via 169.254.1.1 dev eth0

这条的真实含义是：

Pod 内所有非本地流量，都“假装”发给 169.254.1.1

但真相是：

• Pod 并不关心 169.254.1.1 是谁

• 它只需要一个“形式合法的 next-hop”

• 真正处理包的是 宿主机的 veth 对端

关键转折点：veth 是二层直连，不需要真实网关

Pod → eth0 → veth → host

这里发生的事是：

• Pod 把包丢给 eth0

• 内核发现：169.254.1.1 在 scope link

• 不做三层转发

• 直接 L2 丢给 veth 对端

👉 包根本不会“去找”169.254.1.1

这只是一个触发默认路由的占位符

那为什么不用 default dev eth0？

这是个非常关键的设计选择。

如果写成：

default dev eth0

会有几个严重问题：

• 无法表达“这是一个三层转发点”

• 路由行为在不同内核版本不一致

• 很多工具（ip rule / policy routing）不好配合

• CNI 很难统一控制行为

用 via 169.254.1.1 的好处是：

明确告诉内核：这是 L3 路由语义

但又不依赖真实设备

所有 CNI（Calico / Flannel / Cilium）都用这一招

👉 这是一个Linux 网络工程里的经典技巧

再往深一层：谁“真的”是网关？

答案是：宿主机自己

• Pod 认为网关是 169.254.1.1

• 实际上：

  • veth 对端在 host

  • host 根据 iptables / route 决定下一跳

• Pod 永远不会看到真实拓扑

一句话总结：

Pod 的默认网关是“逻辑网关”，不是物理网关

面试级一句话总结（可以直接用）

Pod 内看到的 169.254.1.1 并不是真实网关，而是 CNI 设置的 link-local 占位 next-hop。它的作用是触发默认路由，将所有流量通过 veth 交给宿主机，由宿主机完成真实的路由和策略处理。

关键点：

• Pod IP 是 /32

• Pod 根本不知道什么 worker2

• 所有非本地流量 → 丢给 eth0

👉 Pod 的世界非常简单

二、eth0 → veth → host（worker1）

这个包从 Pod 的 eth0 出来：

ICMP echo-request
src=10.244.235.134
dst=10.244.189.72

2️⃣ veth 对的作用

• Pod 侧：eth0

• Host 侧：caliXXXX

在 worker1 上：

ip link | grep cali

你会看到对应的 caliXXXX@ifYYY

这一步没有任何路由判断，只是 L2 veth 转发。

三、进入 host 网络栈（worker1）

包现在进入 worker1 的 Linux 网络栈，开始真正“走 Calico”。

3️⃣ 路由决策（最关键的一步）

在 worker1 上：

ip route get 10.244.189.72

你会看到类似：

10.244.2.0/24 via 192.168.10.13 dev eth0 proto bird

下图里面ens33是我虚拟机真实接口名，eth0：泛指宿主机对外网卡

下图就是路由表原貌

这一步非常重要：
👉 worker1 知道 PodB 在 worker2
👉 这是 BGP 写进内核的路由

Calico 在这里已经完成了 90% 的工作

四、iptables：策略检查（Felix 的地盘）

在真正发包前，Linux 会过 iptables。

4️⃣ FORWARD 链（Calico 主战场）

iptables-save | grep cali-FORWARD -n

逻辑结构是（简化）：

FORWARD
 └─ cali-FORWARD
     ├─ cali-from-wl
     │    └─ cali-fw-caliXXXX
     └─ cali-to-wl

Felix 在这里做了什么？

• 根据 WEP

• 把 PodA 对应的 veth

• jump 到它专属的策略链

如果你 没写 NetworkPolicy：

👉 规则是 ACCEPT

如果你写了 deny-all：

👉 在这里 DROP

五、包从 worker1 发向 worker2（真实三层）

包现在被路由到：

dev eth0
next-hop 192.168.10.13

这是一个 普通的三层包：

src=10.244.1.10
dst=10.244.2.20
L2 dst = worker2 MAC

⚠️ 没有 VXLAN
⚠️ 没有封装
⚠️ 没有 overlay

👉 Calico 的核心哲学：
Pod IP 就是路由 IP

六、包到达 worker2（反向对称）

包进入 worker2：

6️⃣ worker2 的路由判断

ip route get 10.244.189.72

结果：

10.244.189.72 dev caliYYYY

说明：

• PodB 的 IP 是本机直连

• 不再走 eth0

七、iptables（worker2 的入站策略）

在 worker2：

iptables-save | grep cali-to-wl -n

逻辑是：

FORWARD
 └─ cali-to-wl
     └─ cali-fw-caliYYYY

这里检查的是：

• PodB 的 ingress policy

通过 → 放行
拒绝 → DROP

八、veth → eth0 → PodB

包被送入：

caliYYYY → eth0 (Pod netns)

PodB 收到：

ICMP echo-request

然后原路返回 echo-reply，路径完全对称。

九、你现在可以做的“验证级命令”

在 worker1：

ip route | grep 10.244
iptables-save | grep caliXXXX

在 worker2：

ip route | grep 10.244
iptables-save | grep caliYYYY

抓包（任选一个点）：

tcpdump -i eth0 host 10.244.2.20
tcpdump -i caliXXXX

十、一句话把整条链路说清（面试级）

你可以这样总结：

在 Calico 的 BGP 模式下，Pod 发出的包先经 veth 进入宿主机，由内核根据 BGP 下发的路由决定下一跳，iptables 中的 Calico 链完成策略校验，随后以三层方式直接转发到目标节点，再通过目标节点的 veth 进入 Pod。整个过程不依赖 overlay，Pod IP 即路由 IP。

和同节点pod 的对比

在 Calico 中，同节点 Pod 通信和跨节点 Pod 通信在 Pod 内、veth 以及 iptables 策略阶段完全一致，差异只体现在宿主机的路由决策：同节点命中本机 veth，跨节点命中 BGP 下发的下一跳并经由物理网卡转发。策略在路由之前生效，因此不存在跨节点绕过 NetworkPolicy 的情况。

一、先给你一张“对照心智图”（不抽象，按阶段）

阶段	同节点 Pod	跨节点 Pod
Pod 内	一样	一样
veth → host	一样	一样
cali-from-wl / to-wl	一样	一样
宿主机路由	本机直连	下一跳是对端 Node
出口设备	caliXXXX（veth）	ens33（物理网卡）
是否封装	否	否（你现在是纯 BGP）
是否经过物理网络	否	是

真正的分叉点只有一个：宿主机路由表命中哪条路由。

二、同节点 Pod：一切都发生在“本机”
场景

p1：10.244.1.10（worker1）

p1b：10.244.1.11（worker1）

路由判断（worker1）
ip route get 10.244.1.11

你会看到类似：

10.244.1.11 dev caliYYYY src 10.244.1.10

这一步意味着什么？

目标 Pod IP 在本机

内核知道：这是一个 直连 endpoint

不走物理网卡

不离开内核

包的真实路径
PodA eth0
→ veth
→ iptables (cali-from-wl)
→ 路由命中 caliYYYY
→ iptables (cali-to-wl)
→ veth
→ PodB eth0

完全没有走 ens33
完全没有经过物理网络

👉 本质：宿主机承载的 L2/L3 转发

三、跨节点 Pod：从“本机”切到“网络”
场景

p1：10.244.235.128（worker1）

p2：10.244.189.72（worker2）

路由判断（worker1）
ip route get 10.244.189.72

你已经看到：

10.244.189.72 via 192.168.10.13 dev ens33 src 192.168.10.12

这一步发生了什么？

目标 Pod IP 不在本机

命中 BGP 下发的路由

下一跳 = 对端 Node IP

出口设备 = ens33

包的真实路径（纯 BGP）
PodA eth0
→ veth
→ iptables (cali-from-wl)
→ 路由命中 via worker2
→ ens33
→ 物理网络
→ ens33（worker2）
→ iptables (cali-to-wl)
→ veth
→ PodB eth0

👉 唯一多出来的东西：物理网络

四、iptables：两种情况几乎完全一样（关键认知）

这是很多人会误判的地方。

不管同节点还是跨节点：

都会进：

cali-from-wl

cali-to-wl

NetworkPolicy 不关心你是不是跨节点

Felix 渲染的规则结构 一模一样

也就是说：

策略判断发生在“是否离开节点”之前

这就是为什么：

同节点 Pod 也能被 NetworkPolicy 拦住

跨节点 Pod 不会“绕过策略”

五、你可以亲手验证的“最直观对照实验”
1️⃣ 同节点

在 worker1：

ip route get <同节点-pod-ip>
tcpdump -i ens33 icmp # 什么都看不到

2️⃣ 跨节点

在 worker1：

ip route get <跨节点-pod-ip>
tcpdump -i ens33 icmp # 能看到包

iptables 的计数器变化是一样的，ens33 才是差异点。

Q&A

一、“一个包怎么走”

标准答案：

Pod 发出的包先通过 veth 进入宿主机网络栈，在进入宿主机后先经过 Calico 注入的 iptables 策略链进行策略校验，随后由宿主机路由表决定下一跳：同节点命中本地 veth，跨节点命中 BGP 下发的对端 Node 路由并从物理网卡转发，最终在目标节点再次经过策略链后进入目标 Pod。

一句话版：

Pod → veth → iptables（策略）→ 路由 →（同节点 veth / 跨节点物理网卡）→ iptables → veth → Pod。

二、“为什么 NetworkPolicy 一定会生效”

标准答案：

因为 Calico 的策略不是在转发路径中动态判断，而是提前由 Felix 将 NetworkPolicy 渲染成静态 iptables/ipset 规则，并挂接在 Pod 对应的 veth 接口上。所有 Pod 流量在离开或进入宿主机前都必须经过这些链，因此无论是同节点还是跨节点通信，都无法绕过策略。

关键点强调（加分）：

• 策略 发生在路由之前

• 同节点 / 跨节点 共享同一套策略路径

• 没有 runtime decision，只有内核规则匹配

一句话版：

NetworkPolicy 一定生效，是因为所有 Pod 流量在路由前就被 iptables 强制拦截，根本没有“绕路”的可能。

三、“overlay 和非 overlay 的真实差异”

标准答案：

Overlay 和非 overlay 的差异只体现在跨节点转发阶段：

• 在 overlay（IPIP/VXLAN）模式下，宿主机将 Pod 流量封装后再通过物理网络转发；
• 在非 overlay（纯 BGP）模式下，宿主机直接基于 BGP 下发的三层路由转发 Pod 原始 IP 包。
  Pod 内、veth、策略链路在两种模式下完全一致。

对照一句话：

Overlay 多了一层“封装/解封装”，非 overlay 直接走三层路由，其余路径完全相同。

四、“为什么 Calico 可以 scale”

标准答案：

Calico 能 scale 的核心原因在于它把网络问题拆成了三层：
1）用 IPAMBlock 做分片，避免全局 IP 竞争；
2）用 BGP 分布式发布路由，避免中心化转发表；
3）把策略预编译成内核规则，让转发路径不依赖控制面。
控制面变动不会阻塞数据面，节点之间没有集中瓶颈。

展开但仍是面试级的版本：

• IPAM：/26 block 降低并发冲突

• 路由：每节点只关心“去哪个 Node”，而不是每个 Pod

• 数据面：iptables/ipset O(1) 匹配

• 控制面：Felix 异步、最终一致

一句话版：

Calico 能 scale，是因为它把复杂度前移到控制面，把转发压缩成“内核里的静态规则 + 分布式路由”。

五、终极四句总结（非常推荐背）

1️⃣ 包先过策略，再过路由。
2️⃣ 同节点和跨节点只差一个路由出口。
3️⃣ Overlay 只是多了一层封装，不改变策略和模型。
4️⃣ Calico 的扩展性来自分片 IPAM、分布式路由和内核数据面。

第三章：Calico Datastore 深度解析

Calico 的所有行为都源自其数据模型，核心对象包括：

• IPPool：Pod IP 分配池

• IPAMBlock：实际的 IP 分配单元，默认 /26

• WorkloadEndpoint（WEP）：Pod 的网络身份

• HostEndpoint：Node 的网络接口策略控制

• BGPPeer：节点间 BGP Peer 配置

• NetworkPolicy / GlobalNetworkPolicy

• FelixConfiguration / BGPConfiguration

其中最关键两个是：

1. WorkloadEndpoint

包含：

• Pod IP

• MAC

• endpoint 名称

• 所属策略（Profiles / Policies）

• node

• interfaceName

Felix 依据 WEP 决定流量从哪里来/去。

2. IPAMBlock

• 默认一个 block 是 /26

• 使用 BITMAP 管理可用 IP

• CNI 每次分配时会更新 block

理解 WEP 和 IPAMBlock = 理解 Calico 的本质。

第四章：Felix 深度解析（Calico 的灵魂）

Felix 的作用是：

监听 datastore → 计算差异 → 渲染内核数据面 → 写入内核。

Felix 的主要模块：

• watchersyncer/：监听 datastore

• calc/：将对象计算成低层策略

• iptables/：生成 iptables 规则

• ipsets/：维护 ipset 集合

• routetable/：管理路由表

• dataplane/linux/：真正操作内核

Felix 存在的意义是——
把高层对象（如 NP、WEP）转化为内核的规则和路由。

第五章：BGP 与跨节点路由

Calico 默认用 BGP 广播 Pod 网段。

每个 Node 会宣告：

10.244.x.0/26 via node-ip proto bird

你可以通过：

calicoctl node status

看到：

• Peer

• AS

• 状态

• 已学习的路由

抓包验证更直观：

tcpdump -i any port 179

你会看到：

• OPEN

• KEEPALIVE

• UPDATE（子网宣告）

这就是 Calico 不需要 overlay 的原因：

它把 Pod 子网直接加入主机路由系统。

第六章：NetworkPolicy 工作原理

Calico 对策略的处理是：提前渲染，不进行 runtime 判断。

流程：

1. selector → 计算出匹配的 Pod

2. 写入 ipset

3. 为策略生成一段 iptables 链

4. endpoint 引用对应链

优势：

• 高性能

• 可预期

• 静态结构

关键链：

• cali-from-wl：From workload chain

• cali-to-wl：To workload chain

NetworkPolicy 的本质是：

selector → ipset → iptables chain → accept/drop

第七章：二次开发入口（由浅入深）

Calico 的源码能支持你自由扩展，这里列出最常见的二开方向：

1. IPAM 扩展（最容易）

入口：

• cni-plugin/pkg/ipamplugin

• libcalico-go/lib/ipam

可做：

• 粘性 IP（sticky IP）

• 多 IPPool 策略

• 特定 namespace 固定网段

2. 策略增强（中等）

入口：

• felix/iptables/

• felix/calc/

可做：

• 新 selector（时间、标签、端口范围）

• geoip / ip-based policy

• 动态策略渲染

3. dataplane 扩展（最难）

入口：

• felix/dataplane/linux/

• felix/intdataplane/

可做：

• mark → rule → table 的策略路由

• 自定义 NAT 行为

• 定制 SNAT / DNAT

• BPF 加速（高级玩法）

4. API 扩展

入口：

• libcalico-go/apis/v3/…

• Felix calc → 渲染流程

第八章：真实二开案例

案例 1：Pod 粘性 IP（最推荐入门）

实现：

1. 保存 Pod 的上一次 IP（ConfigMap / 注解 / CRD）

2. CNI Add 时优先 AssignIP

3. 不成功再回退 AutoAssign

简单、实用、风险低。

案例 2：策略分流（mark → rule → table）

效果：

• 给某些 Pod 打 mark

• 通过 ip rule 选择不同路由

• 实现“业务分流”“旁路网关”

这是常见的高阶需求。

案例 3：扩展 NP 功能

例如：

• 增加 time-based

• 增加 CIDR 智能匹配

• 动态调整优先级

第九章：Calico 调试方法合集（必背）

你的排障七件套：

iptables-save | grep cali-
ipset list | grep cali
ip route
ip rule
calicoctl get wep -A -o wide
calicoctl node status
kubectl logs -n kube-system ds/calico-node -f
tcpdump -i any port 179

掌握这几点，你已能 debug 90% 的网络问题。

第十章：学习路线总结

跑 kind 实验（建立直觉）

看 datastore 模型（建立对象概念）

看 Felix 行为（建立数据面理解）

看 BGP（建立跨节点视图）

做一个二开（建立实战）

最终，你会明白 Calico 的本质：

“用对象驱动 Linux 内核，用 BGP 连接所有节点。”
