最近电平接近 NLM 模块化多电平变换器matlab/simulink仿真模型

最近在折腾模块化多电平变换器（MMC）的仿真模型，发现用Matlab/Simulink搞NLM（最近电平调制）方案挺有意思的。这种拓扑结构就像搭积木一样，每个子模块都能独立控制，特别适合高压大功率场景。今天咱们就聊聊怎么在Simulink里搭建带NLM算法的MMC模型，关键代码直接贴出来一起看看。

先来点干货，子模块的建模是基础。在Simulink里我习惯用H-bridge子模块，每个模块包含四个IGBT和反并联二极管。这里有个小技巧：把电容电压检测和IGBT驱动信号封装成mask子系统，这样模型看起来清爽很多。比如驱动信号生成部分可以用这样的代码控制：

function [g1,g2,g3,g4] = submodule_control(v_ref, v_cap)
    if v_ref > 0
        g1 = (v_cap >= abs(v_ref));
        g2 = ~g1;
        g3 = 0;
        g4 = 1;
    else
        g3 = (v_cap >= abs(v_ref));
        g4 = ~g3;
        g1 = 0;
        g2 = 1;
    end
end

这段代码实现了电容电压与参考电压的实时比较，决定哪个IGBT该导通。重点在于用绝对值判断来简化逻辑，避免出现同时导通的情况。实际仿真时发现，电容电压的纹波会直接影响开关频率，所以后面参数整定很重要。

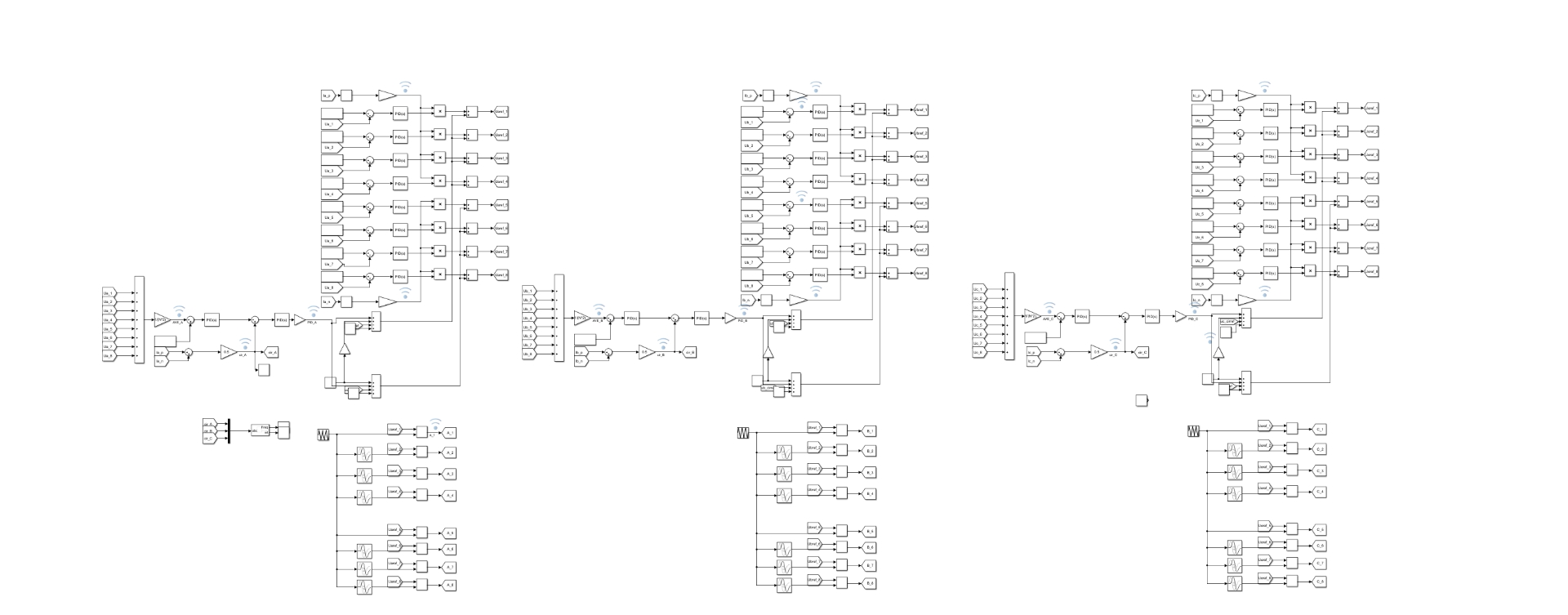

NLM算法的核心是四舍五入操作，但具体实现要考虑电平数限制。在Matlab Function模块里我是这么写的：

function n = NLM(v_ref, N_levels)
    total_levels = 2*N_levels + 1;
    quantized = round(v_ref * (total_levels-1)/2);
    n = max(min(quantized, N_levels), -N_levels);
end

这里有个坑要注意——当参考电压超出电平范围时必须要做饱和处理，否则会出现子模块过调制。调试时曾经因为漏了max/min限制导致子模块电容电压崩溃，波形直接炸成心电图...

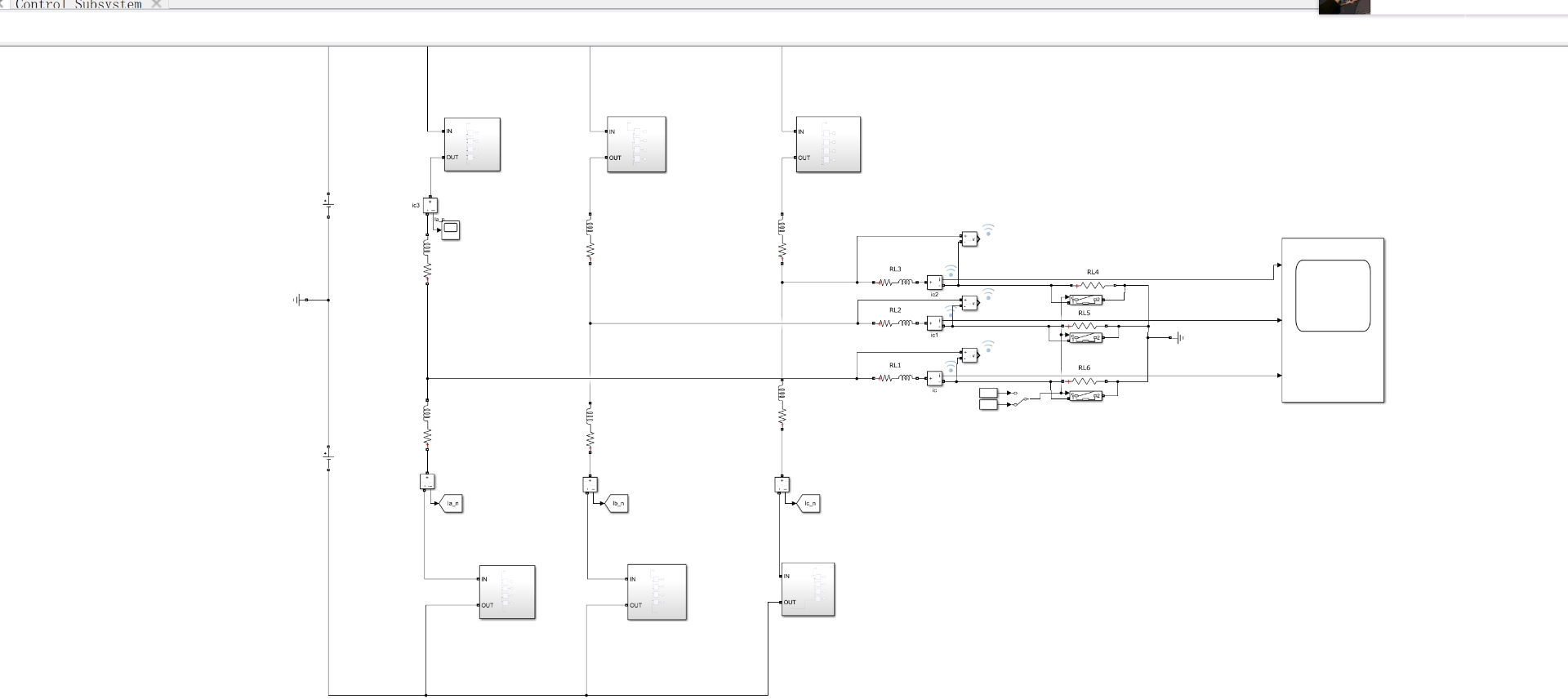

模型搭建完成后，关键看相电压输出是否平滑。分享个实测参数：子模块电容取2mF，载波频率2kHz，直流母线电压10kV。这时候用FFT分析会发现13次谐波明显突起，后来在调制波里叠加了三次谐波注入，THD直接从8.2%降到3.7%。不过要注意注入量别超过15%，否则会引发过调制。

最后说下仿真加速技巧。把Solver换成ode23tb，绝对误差容限调到1e-4，速度能提升三倍不止。要是模型复杂到跑不动，试试把IGBT换成理想开关模型，虽然会损失些细节，但趋势分析完全够用。毕竟咱们搞仿真的，要在精度和效率之间找平衡不是？
