Wireshark抓RTP包并分析对应的音频

1.背景

VOIP电话，或者基于IP的E-CALL，其声音使用RTP协议传输，在分析定位声音问题时，特别是分析噪音等问题，需要借助工具解包分析；

2.抓取RTP报文

在android串口终端直接使用以下命令抓取对应网口数据， 命令如下

# tcpdump -i eth1_3 -s 0 -n -S -w /system/vlan3.pcap

3. 使用Wireshark解析报文

拿到抓包文件后使用Wireshark打开

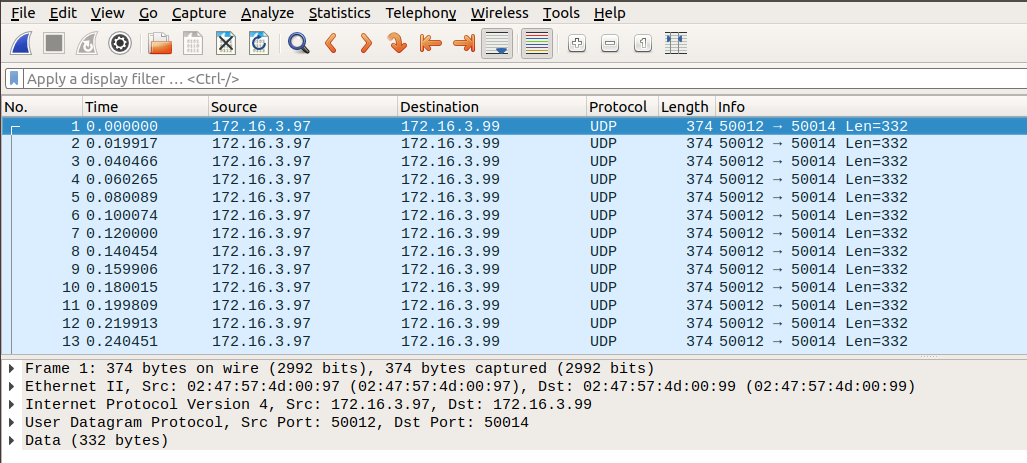

图1 Wireshark打开抓包文件

并使用以下过滤条件进行过滤

ip.dst == 172.16.3.99 and udp.port == 50014

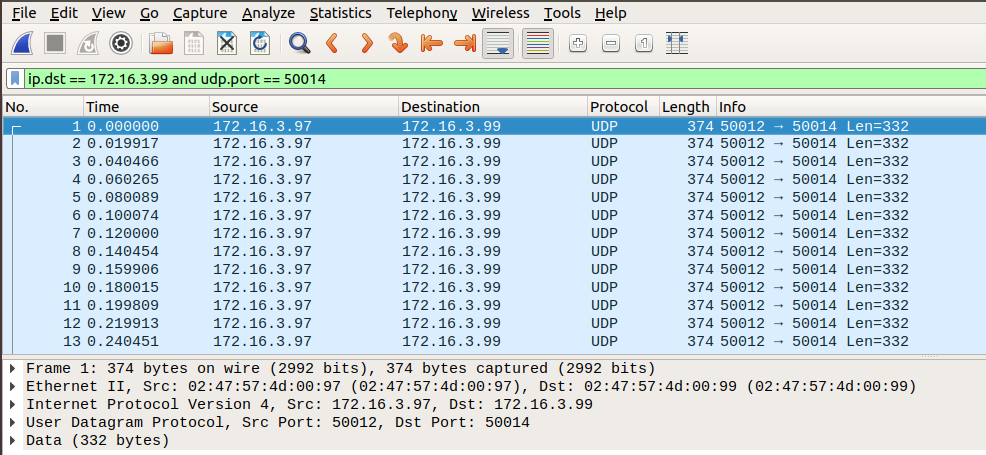

图2 Wireshark进行包过滤

选中其中一个数据包，右键选择[解码为…(Decode As…)]

图3 Wireshark对包进行解码

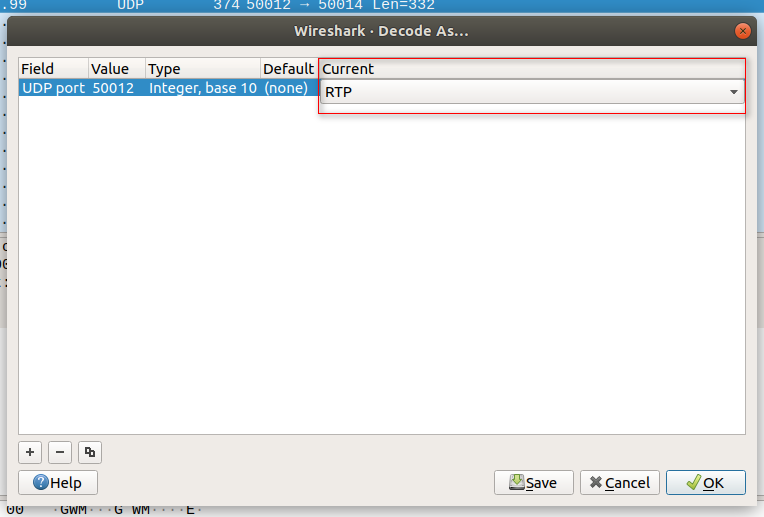

选择RTP并点击OK

图4 RTP解码

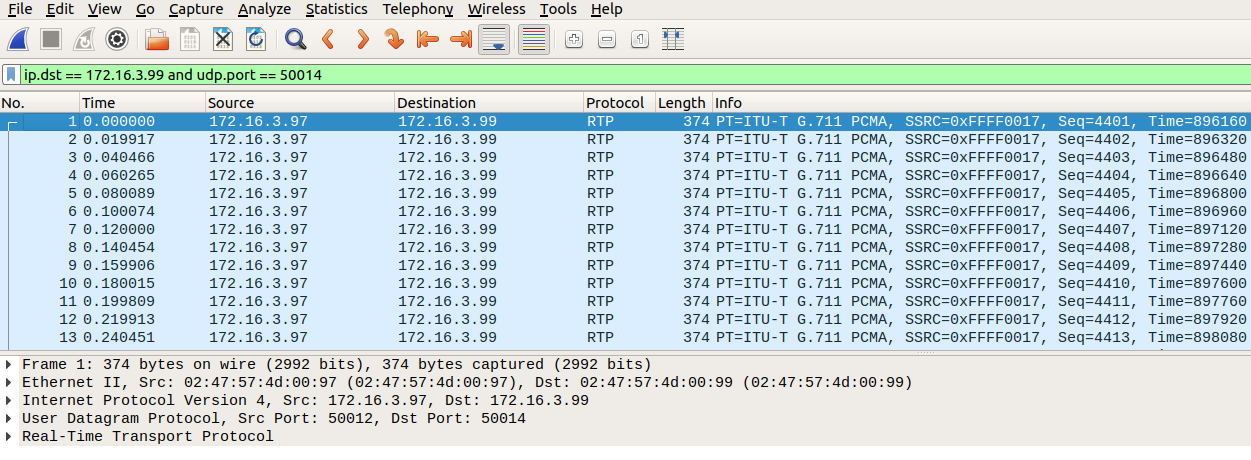

此时wireshark界面可以看到已经将对应的报文作为RTP协议解析；

图5 RTP解析成功

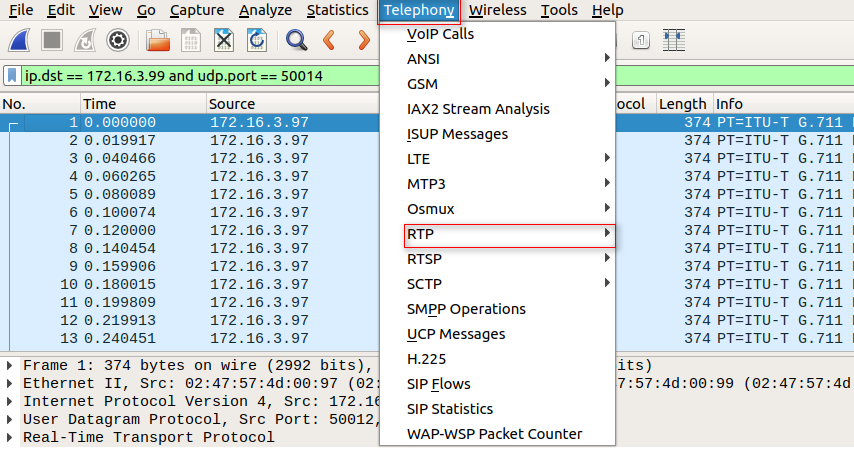

然后选择【电话】-【RTP】-【RTP流】即[Telephony] – [RTP] – [RTP Streams];

图6过滤出对应RTP流

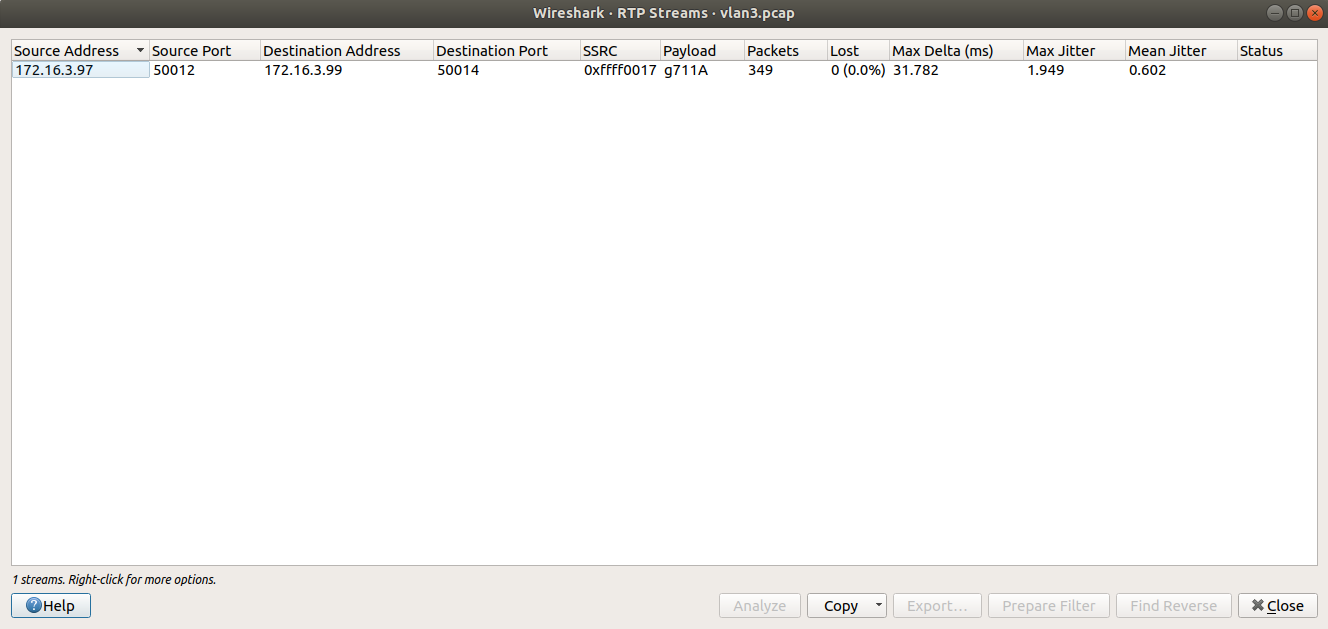

图7 选择对应的RTP 流

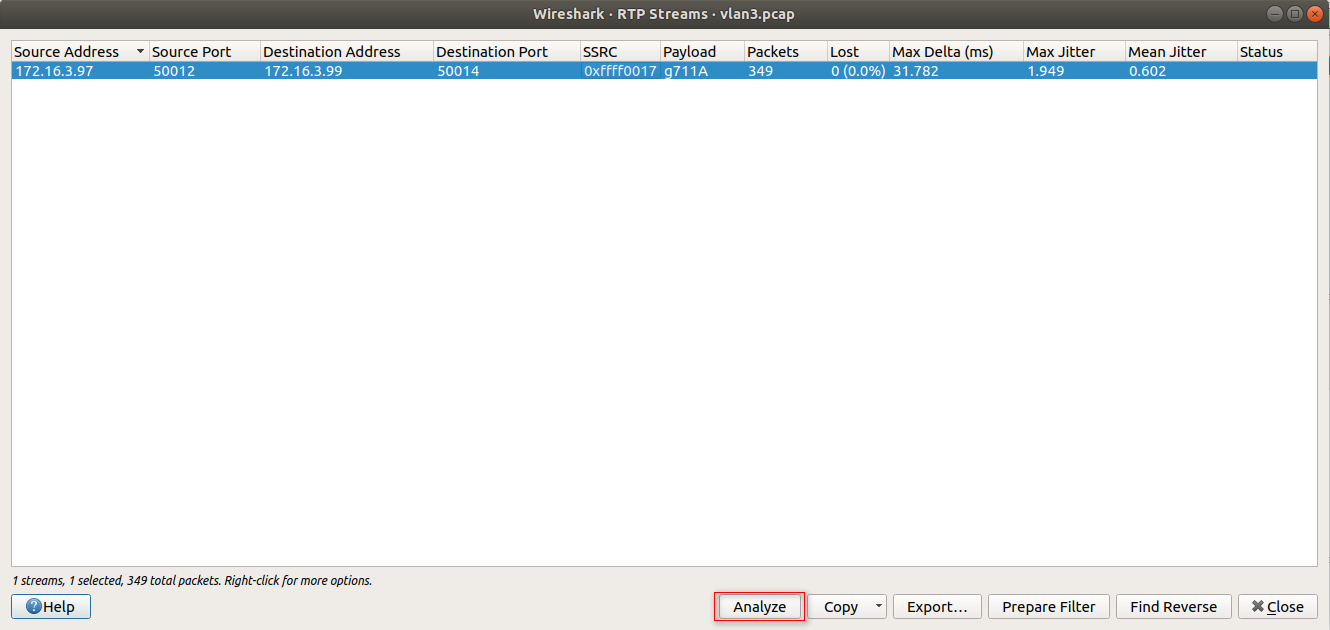

然后选中需要分析的流并点击【分析】(Analyze)

图8 对RTP流进行分析

4. 导出音频文件

由于当前传输的RTP并不是标准的RTP，而是使用PCM 16bit 小端 单通道 8000采样的raw格式；因此直接点击【Play Streams】播放会作为pcma编码来播放，将是噪音；

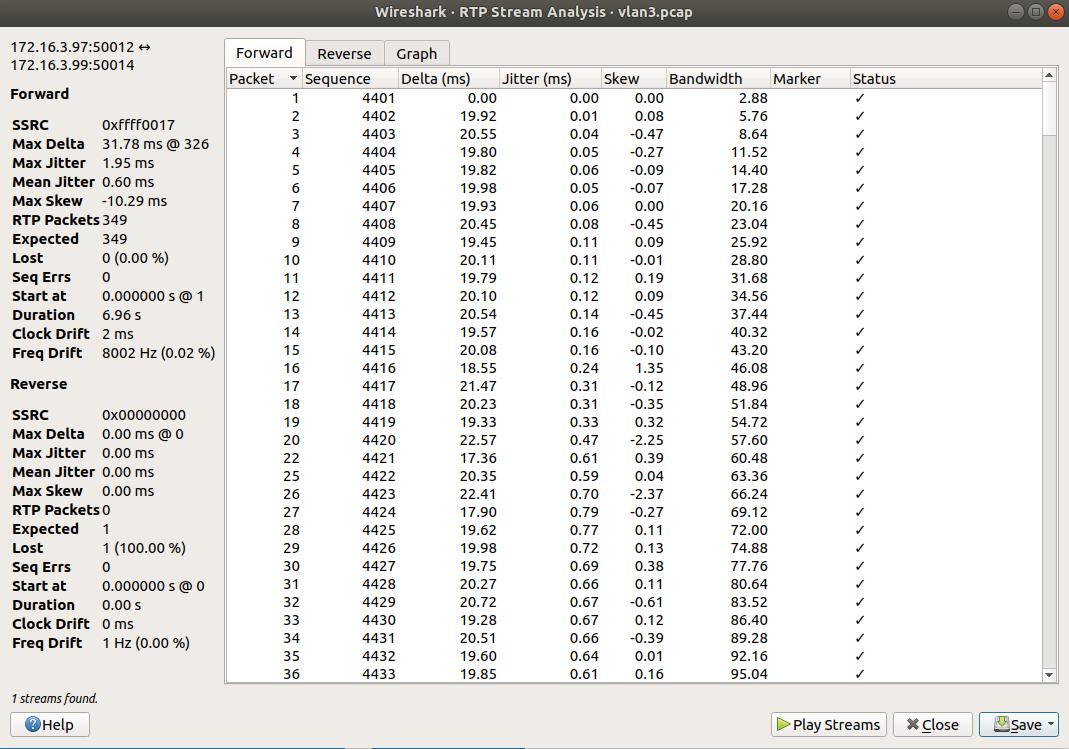

图9 已解析出对应的码流

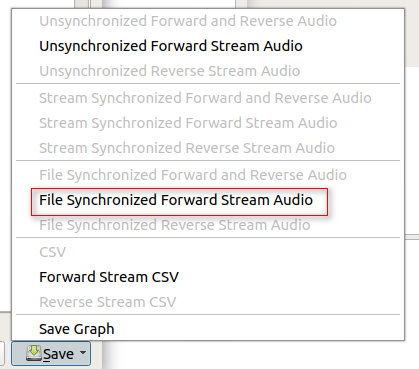

需要我们保存成raw格式文件，点击【Save】，选择File Synchronized Forwar Stream Audio；即文件同步正向音频流；

图10 导出码流

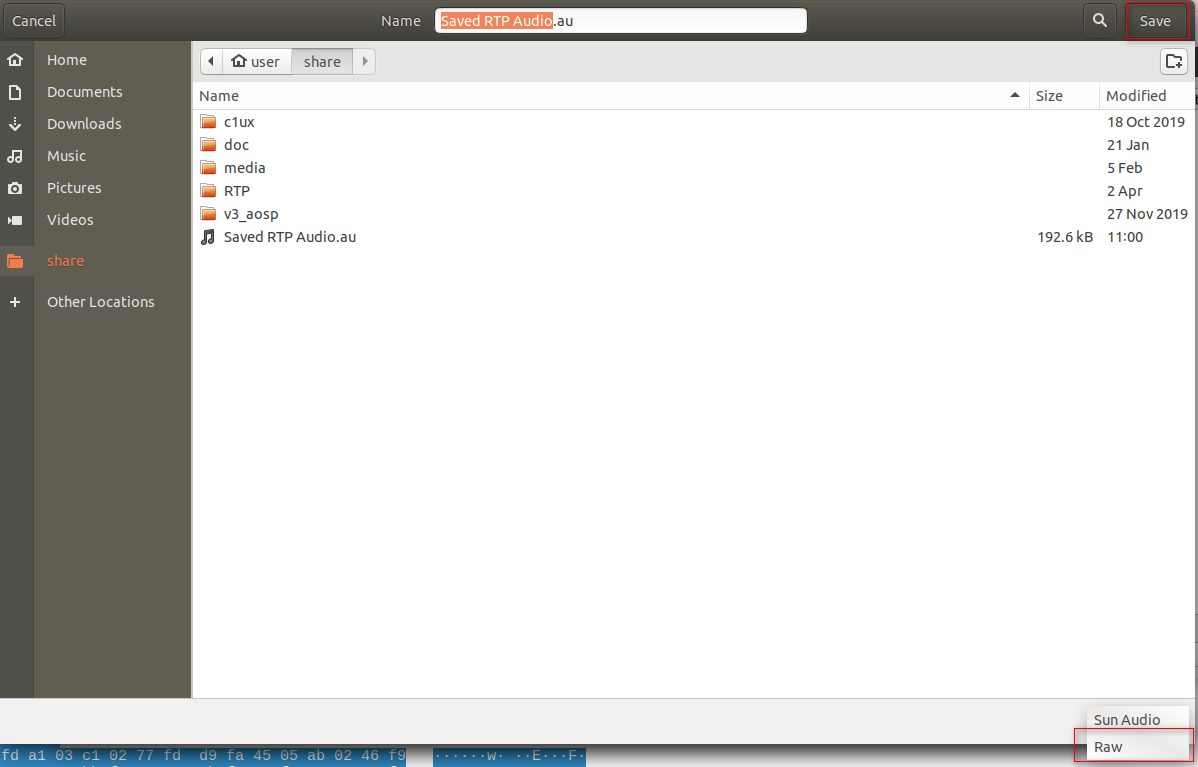

在save对话页面，选择 raw，然后再save；

图11 保存码流为文件

5. 使用Audacity进行播放

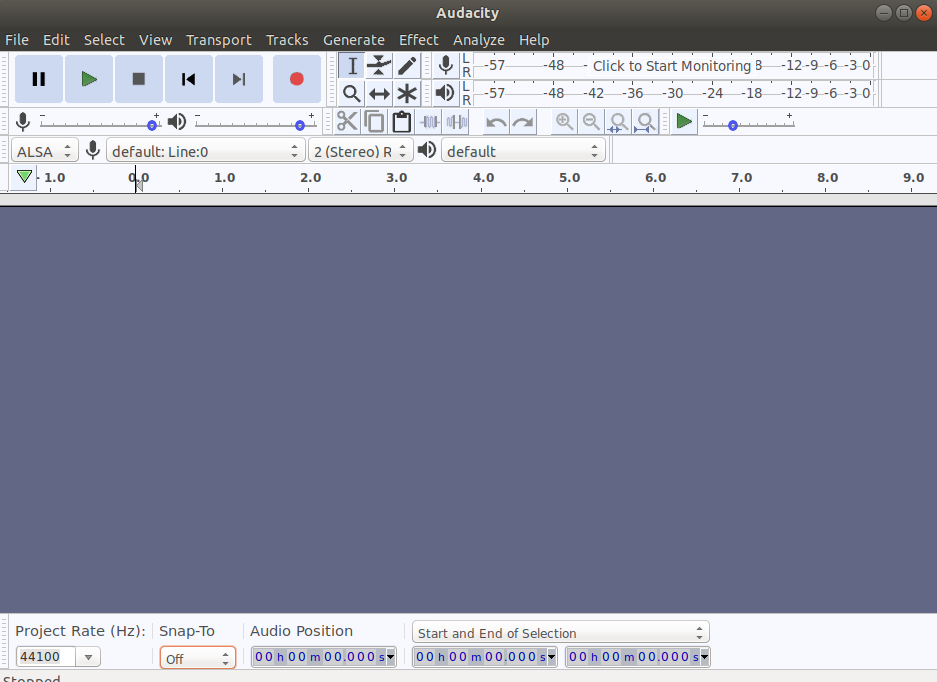

打开audacity

图12

导入刚刚保存的audio文件

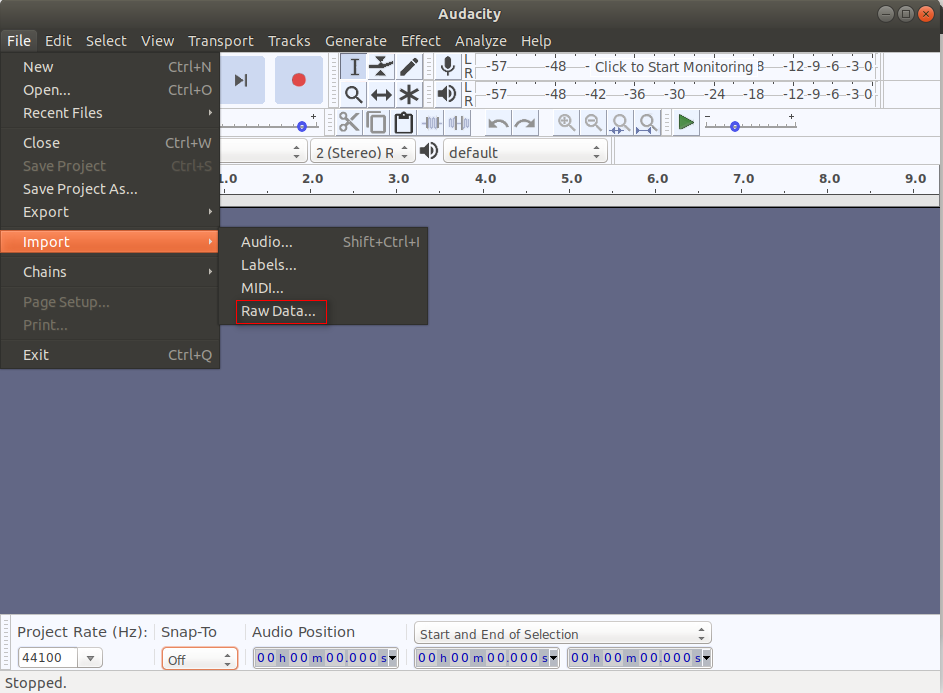

【File】-- 【Import】 -- 【Raw Data…】选择刚保存的文件

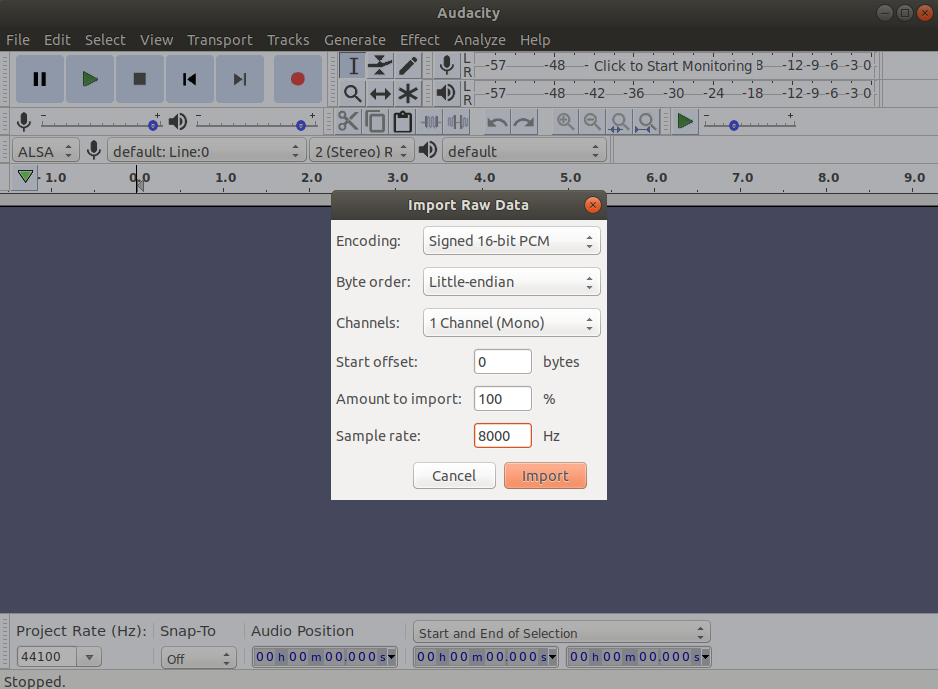

然后再弹窗中设置编码方式PCM 16bit 小端 单通道 8000采样

图13

图14

然后点击【Import】

图15

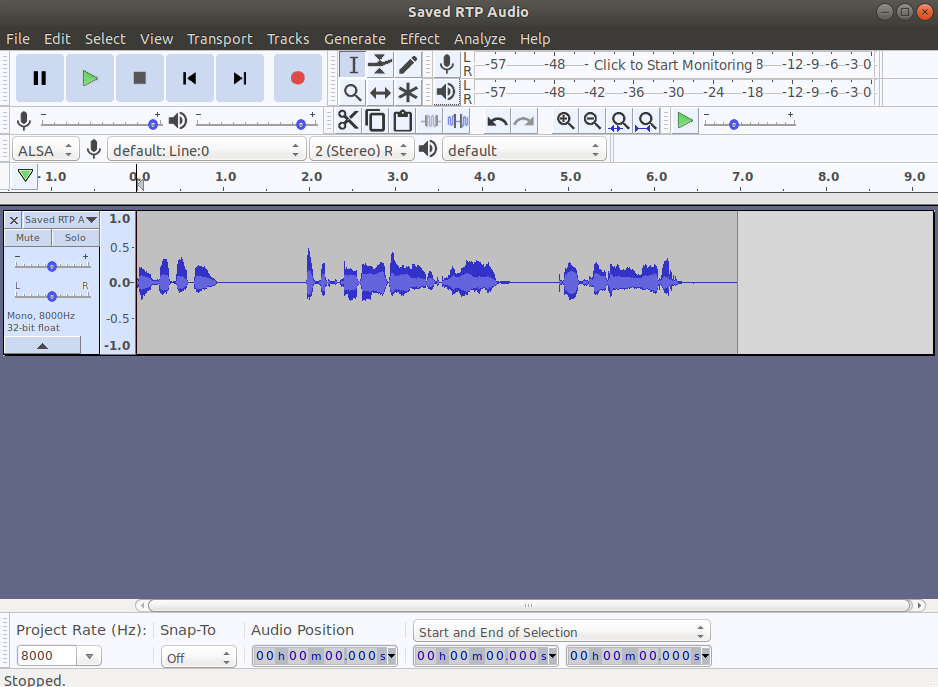

可以单击播放按钮来进行试听，看看音频是否有噪音，分析音频相关参数等等。
