前言

工业视觉检测系统在现代自动化生产中扮演着关键角色，其核心组件的选型直接影响检测精度、稳定性和效率。相机、镜头、光源及光源控制器作为系统的重要组成部分，需根据具体应用场景进行合理搭配，以确保高质量的图像采集与分析。

相机选型需综合考虑分辨率、帧率、传感器类型及接口协议，以满足不同检测任务对速度和精度的要求。镜头作为光学成像的核心部件，其焦距、光圈、像圈大小等参数需与相机及被测物匹配，确保成像清晰且无畸变。

光源的选择直接影响图像对比度和特征提取效果，常见类型包括环形光、条形光、背光等，需根据被测物材质、表面特征及环境光干扰进行优化。光源控制器则用于调节亮度、频率及触发模式，确保光照条件稳定可控，减少环境因素对检测结果的影响。

本说明将浅谈上述配件的选型原则与技术要点，仅供参考。

一、海康工业相机

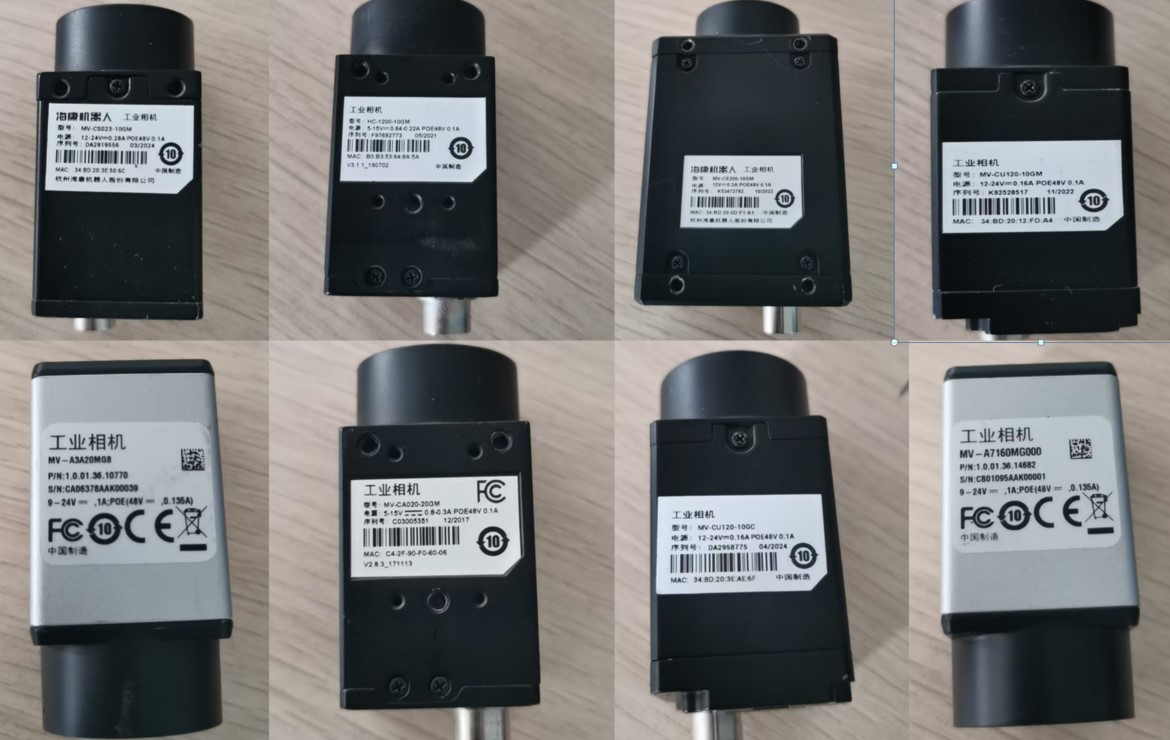

1.1 以下是几款常见海康工业相机

• 早期型号： HC-1200-10GM
• 面阵相机：MV-CU120-10GM、MV-CS023-10GM、MV-CA020-20GM、MV-CE200-10GM、MV-CU120-10GC
• 线阵相机：MV-A3A20MG8、MV-A7160MG000

2.2 海康相机型号参数说明

2.2.1 HC-1200-10GM

海康相机的早期型号：HC表示产品系列；1200表示1.2MP（百万像素）的分辨率，也就是 1296 x 966像素

2.2.2 面阵工业相机

• 型号通常遵循以下结构MV - [产品系列] [分辨率/帧率标识] - [接口/色彩] GM/GC
  以MV-CU120-10GM型号为例说明：

MV	C	U	120	10	G	M
代表海康威视产品	表示工业相机	表示网口面阵相机，说明相机的数据接口为网口，且是面阵式成像	4024×3036，对应 1200 万像素，最大帧率：9.7fps@4024×3036，意味着在最高分辨率下，每秒可拍摄 9.7 帧图像	通常表示相机的数据接口为千兆网口（Gigabit Ethernet），传输速率为 1Gbps	代表接口协议为 GigE interface，即千兆以太网接口，用于数据传输	表示黑白（Mono），说明该相机为黑白相机，如果是彩色相机则用 “C” 表示

• MV-CU120-10GM、MV-CS023-10GM、MV-CA020-20GM、MV-CE200-10GM、MV-CU120-10GC
  这些都是海康机器人（Hikrobot）的面阵相机.它们均属于海康主流的 MV-C 系列，但开头的字母 U, S, A, E代表了不同的产品定位和性能侧重点，这对于选型至关重要

系列代号	核心定位	典型应用场景
U	高端旗舰。追求综合高性能：高分辨率、高帧率、高画质。采用优质的传感器，成像效果和性能都非常出色	高精度测量、半导体检测、科研实验、液晶屏缺陷检测等对细节和精度要求极高的场合
S	标准入门。主打性价比和基本功能。性能满足大部分常规需求，是应用最广泛的系列	二维码识别、简单的尺寸测量、零件有无判断、物流分拣、常规监控等
A	高速进阶。主打高帧率和高速性能。通常在分辨率上会做出妥协，以换取极高的拍摄速度	高速运动物体的抓拍与分析（如高速旋转的齿轮、生产线上的快速定位）、振动分析、弹道跟踪等
E	专业级。通常专注于某一特定性能，如超高分辨率。用于解决非常 specialized 的应用问题	代替人眼进行大视野下的精细检测，如PCB板全面扫描、光伏板检测、高分辨率数字存档等

1、 接口与色彩

• 10GM/GC： GigE 接口（千兆网），M代表黑白(Monochrome)，C代表彩色(Color)。
• 20GM： USB3.0 接口，M代表黑白。USB3.0接口带宽通常高于千兆网，更适合高速相机。

2、型号对比表

型号	分辨率	大概帧率	核心特点与选型参考
MV-CU120-10GM/GC	12.4 MP (4096x3000)	~32 fps	画质与性能的平衡者。需要高清画质且对速度有一定要求时选它。是高端应用的首选。
MV-CS023-10GM	1.6 MP (1472x1096)	~60 fps	经济实用之选。项目预算有限，性能要求不极端时的万能款。
MV-CA020-20GM	2.3 MP (1920x1200)	~162 fps	速度专家。核心价值就是高速。当你的物体运动飞快时，必须考虑这个系列。
MV-CE200-10GM	20.3 MP (5120x3840)	~19 fps	分辨率专家。需要看得极广或极细，但物体运动缓慢或静止时选它。

2.2.3 线阵工业相机

MV-A3A20MG8是一款非常典型且重要的线阵工业相机，MV-A3A20MG8 是经济、高效、通用的“2K主力”，满足大多数常规幅宽和精度的线扫检测需求

MV	A	3A	20	M	G	8
Machine Vision，代表海康机器人的机器视觉产品线	代表线阵相机系列,这是海康线阵相机的统一前缀	指代特定的产品子系列或传感器平台。不同代号（如1A, 2A, 3A, 4A）代表不同的性能等级、传感器技术或产品世代。3A 属于一个性能较好的系列	这里的 20 是核心参数，代表相机传感器的横向像素数量是 2048。这是一个非常标准的“2K”分辨率线阵相机	Monochrome，代表黑白相机。线阵相机主要用于检测表面特征和细节，黑白相机能提供更高的对比度和信噪比	Global Shutter，代表全局快门。对于高速运动的物体，全局快门能确保每一行图像在同一瞬间曝光，避免产生“果冻效应”，是线阵相机的标配和必选	这个数字通常代表接口类型或通道数量。在海康线阵相机中，8 通常指代 Camera Link 接口。这是一个高性能、稳定的工业相机接口，能够满足线阵相机高速数据传输的需求

MV-A7160MG000是顶级性能的超高分辨率线阵相机：7160 代表 16K 分辨率。海康的命名中，“7160” 特指其拥有 16384 像素点的旗舰级型号，这是一个超高分辨率； 000 后缀通常代表接口为CoaXPress (CXP) 协议，CXP接口能提供极高的带宽，是驱动这种超高分辨率、高行频相机的唯一选择。MV-A7160MG000 是追求极限细节和超宽视野的“16K旗舰”，用于解决最高端的视觉检测难题

2.2.4 面阵相机和线阵相机的区别

• 核心原理区别

  想象一下如何拍一张纸上的文字：
  面阵相机 (Area Scan Camera)：像手机或普通相机一样，“咔嚓”一次就得到一整张照片。
  线阵相机 (Line Scan Camera)：像复印机扫描仪一样，一次只扫描一条线，同时纸张匀速移动，最终由多条线“拼凑”出一整张完整的图像。
  这就是它们最根本的区别。

• 详细对比表格

对比维度	面阵相机	线阵相机
工作原理	瞬时捕获整个视场(FOV)的图像	逐行扫描，通过运动拼接图像
分辨率	例如： 200万 (1920x1080)、 1200万 (4096x3000)	例如： 2k (2048像素)、 4k (4096像素)、 16k (16384像素)
优点	系统结构简单，易搭建,物体可静止,成本较低	分辨率可以极高（尤其是横向） 无视野死角，适合连续表面检测,像元尺寸通常更小，细节更清晰
缺点	分辨率受传感器限制，大幅面高精度检测需多相机,拍摄运动物体可能有拖影	必须配合运动机构和编码器，系统复杂, 对光源和运动稳定性要求极高,调试更复杂
典型应用	离散物体的定位、测量、识别、读码	连续运动物体的表面缺陷检测

2.2.5 相机选型

第一步：明确核心需求

• 精度要求 (Accuracy)： 你需要检测多小的缺陷？测量精度需要达到多少毫米？这决定了你需要的分辨率。分辨率 ≥ (视野范围 / 检测精度)

• 速度要求 (Speed)： 产线节拍是多少？物体运动多快？这决定了你需要的帧率。帧率 ≥ 产线节拍

• 功能要求 (Function)： 需要分辨颜色吗？需要拍摄远心光路图像吗？这决定了选彩色还是黑白，以及对传感器特性的要求。

第二步：根据需求锁定系列

• 追求极致细节和画质 -> 看 U系列 (如 CU120) 和 E系列 (如 CE200)。
• 追求极致速度 -> 看 A系列 (如CA020)。
• 常规应用，控制成本 -> 看 S系列 (如 CS023)。
• 检测内容与颜色有关 -> 选择对应系列的彩色型号(如 -GC后缀)。

第三步：计算具体参数

• 使用上面的公式，根据视野和精度计算出所需的最低分辨率。

• 根据产线速度和视野，计算出所需的最低帧率。

• 根据计算结果，对照相机参数表，选择同时满足分辨率和高帧率要求的型号。

第四步：确认其他细节

• 接口： 优先选择GigE（线长、稳定），高速应用可选USB3.0或更高级接口。

• 传感器尺寸： 它会影响镜头的选型，需要与分辨率共同考虑

二、Basler工业相机

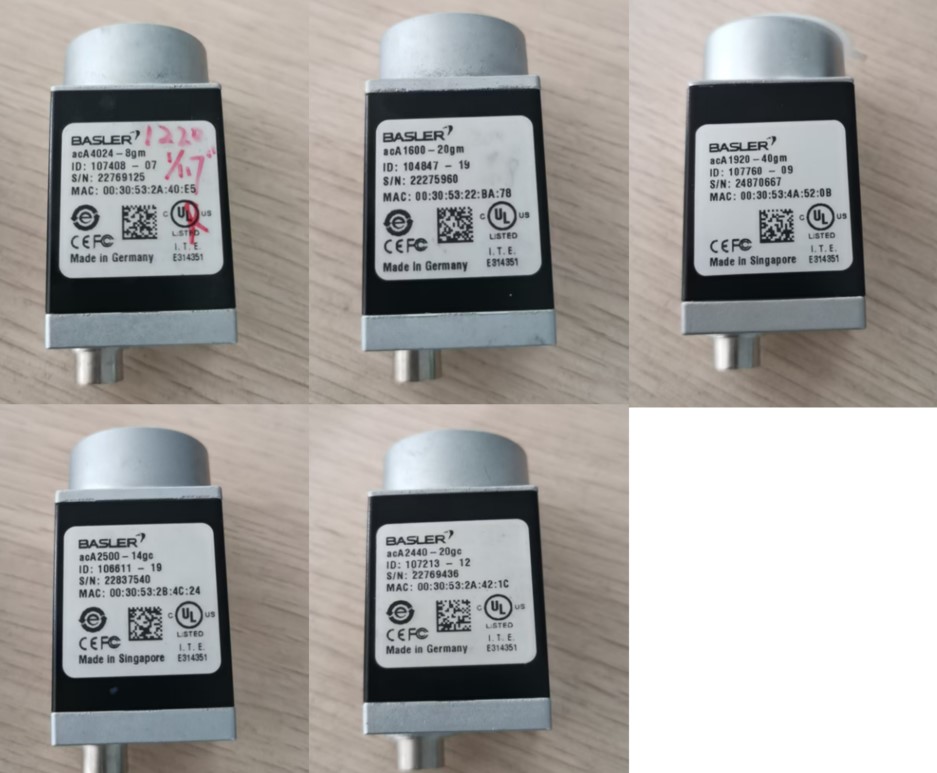

1.1 以下是几款常见Basler工业相机

acA2500-14gc、acA4024-8gm、acA1600-20gm、acA2440-20gc、acA1920-40gm

2.2 Bsler相机型号参数说明

• Basler 型号命名规则解读，以 acA1920-40gm 为例

代号	意思
ac	代表 ace 系列，是 Basler 的基础、通用型相机系列，性价比高。
A	代表 Area Scan（面阵相机）。如果是 L 则代表 Line Scan（线阵相机）
1920	代表相机的分辨率代码。这里的1920并非直接指水平像素，而是指代一款约200万像素的传感器。
40	代表该相机在最高分辨率下的最大帧率（单位：fps）。
g	代表接口类型。g 代表 GigE (千兆以太网) 接口。
m	代表传感器类型和快门。m 代表 Monochrome（黑白）全局快门（Global Shutdown）。如果是 c 则代表 Color（彩色）

• 以上几个型号对比

型号	分辨率	帧率 (fps)	适用场景
acA2500-14gc	5 MP (2592x1944)	14	高精度静态检测
acA4024-8gm	4 MP (2048x2048)	8	半导体、PCB检测
acA1600-20gm	2 MP (1624x1234)	20	通用检测（读码、测量）
acA2440-20gc	5 MP (2448x2048)	20	需要彩色的常规检测
acA1920-40gm	2 MP (1920x1080)	40	快速运动物体抓拍

三 、工业应用中哪些场景使用黑白相机，哪些使用彩色相机

核心原则是：除非你的检测目标必须通过颜色来区分，否则都应优先选择黑白相机
下面我们详细分解哪些场景用哪种相机，并说明背后的理由

1.1 优先选择黑白相机的场景及理由

黑白相机在工业检测中占据了绝大多数应用，原因在于其性能优势。

场景类别	具体示例	选择理由
尺寸测量	零件长宽、孔径、间距、平面度测量	精度最高。黑白相机没有彩色滤镜，所有像素点都用于捕捉光线强度，有效分辨率更高，边缘更清晰，测量结果更稳定可靠。
定位引导	机器人抓取、对位贴合、SMT贴片	速度快，稳定性高。黑白相机处理数据量小，帧率更高，能满足高速产线的实时性要求。不受环境光颜色轻微变化的影响。
字符识别	读码（QR码、DataMatrix）、OCR（刻印、喷码）	对比度最大化。黑白相机通过打光可以轻易形成高对比度的图像（如白色表面上的黑色喷码），极大提高读取率和准确率。
表面缺陷检测	划伤、凹凸、毛刺、裂纹、脏污、注塑缺陷	灵敏度高，细节丰富。许多缺陷在颜色上并无差异，但在纹理和高度上有变化。通过特定的黑白光源（如穹顶光、同轴光、低角度光）可以将其凸显出来，而彩色相机可能会忽略这些细节。
液位检测	瓶装药品、饮料的灌装液位是否达标	依赖轮廓和灰度。检测的是液面的轮廓线位置，与颜色无关，黑白相机能提供更清晰的边缘。

选择黑白相机的核心理由总结：

更高分辨率与精度： 没有彩色滤镜阵列(CFA)，每个像素点都是全色光信息，有效利用率和分辨率更高。

更高帧率与速度： 产生的数据量是同等分辨率彩色相机的1/3，处理更快，能满足高速应用。

更高灵敏度： 对光线更敏感，在相同光照条件下，能获得更明亮、噪声更低的图像。

更低成本： 通常黑白相机比同参数的彩色相机更便宜。

2.2 必须选择彩色相机的场景及理由

当且仅当颜色本身是被检测特征时，才选择彩色相机。

场景类别	具体示例	选择理由
颜色识别与区分	不同颜色导线的装配检查、彩色糖果分拣、药品胶囊颜色区分	核心需求。只有彩色相机能提取图像的色相（Hue） 和饱和度（Saturation） 信息，从而对颜色进行定量分析和区分
色彩品质检测	显示屏白平衡、汽车内饰颜色一致性、包装印刷色差检测	需要色彩信息。用于检测颜色是否准确、均匀，有无色差。这需要彩色相机来还原人眼看到的颜色效果。
基于颜色的缺陷检测	水果成熟度分级（根据表皮颜色）、PCB板焊锡颜色异常（氧化发暗）	缺陷表现为颜色变化。此类缺陷无法通过灰度变化有效捕捉，必须依赖颜色空间的变换和分析。
复杂场景下的目标提取	在杂乱背景中根据特定颜色快速找出目标物	颜色作为突出特征。利用颜色信息可以很容易地将目标与背景分离开，简化后续处理流程。

选择彩色相机的核心理由总结：

唯一性： 当颜色是唯一的、必须的检测特征时，没有替代方案。

四、工业相机镜头

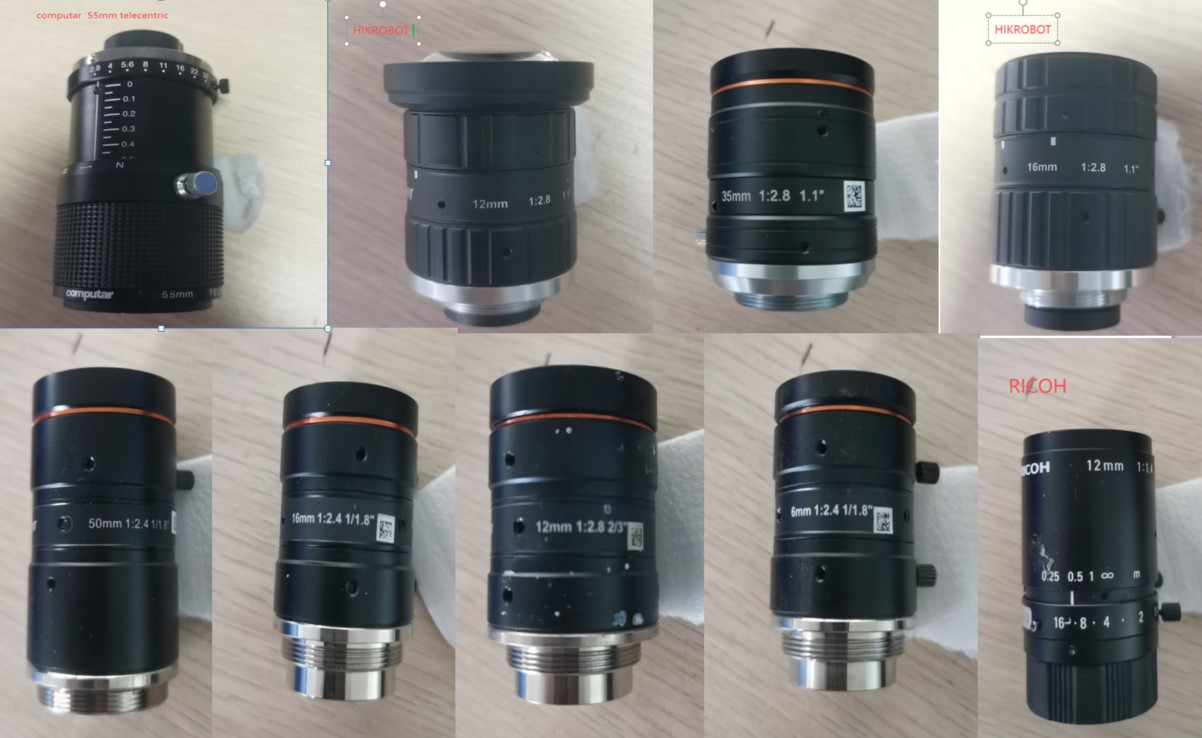

1.1 以下是几款常见海康工业相机镜头

MVL-HF3524M-10MP、MVL-KF5040-25MP、MVL-KF2524M-25MP、MVLKF1228M-12MP、MVL-KF1624M-25MP、MVL-HF1624M-10MP、MVL-HF0624M-10MP、MVL-KF0818M-12MP

2.2 镜头型号参数说明

2.2.1 海康 MVL 系列镜头命名规则解读

以 MVL-KF1624M-25MP 为例：

代码	意思
MVL	Machine Vision Lens，海康机器视觉镜头系列
K	代表镜头的光学结构或系列。K 系列通常代表高性能、高分辨率；H 系列可能更侧重性价比或紧凑型设计
F	代表 Fixed Focal（定焦镜头）
16	代表镜头的焦距（Focal Length） 为 16mm
24	代表镜头的最大兼容靶面（Sensor Size） 为 2/3"（其对角线长度约 11mm，但行业习惯用 16mm 或 24mm 来代号，这里 24 对应 2/3"） \12 -> 1/2" 16 -> 1/1.8" 24 -> 2/3" 28 -> 1"
M	代表接口类型为 Mount。具体是 M42、M58 等需要查手册，但通常是工业标准的接口
25MP	代表镜头支持的最高分辨率为 2500 万像素，能确保在此分辨率下中心和边缘的画质都足够清晰

2.2.2 镜头参数详细说明与对比

型号	系列	焦距	最大兼容靶面	支持分辨率	特点与适用场景
MVL-KF0818M-12MP	KF (高性能)	8mm	1/1.8"	12MP	短焦距，广角。视野大，工作距离近。适合拍摄大物体或空间受限的场合。
MVL-HF0624M-10MP	HF (紧凑型)	6mm	2/3"	10MP	超广角，视野极大，畸变相对明显。适合对视野要求极高、对畸变不敏感的应用。
MVL-HF1624M-10MP	HF (紧凑型)	16mm	2/3"	10MP	中焦距。视野和工作距离适中，是非常通用的焦距。
MVL-KF1624M-25MP	KF (高性能)	16mm	2/3"	25MP	中焦距，高分辨率。与上一款同焦距，但分辨率支持更高，画质更优。
MVL-KF2524M-25MP	KF (高性能)	25mm	2/3"	25MP	长焦距。视野较小，工作距离较长，放大倍率大。适合远距离拍摄或看小目标。
MVL-HF3524M-10MP	HF (紧凑型)	35mm	2/3"	10MP	较长焦距。特性与25mm类似，工作距离更长，放大倍率更大。
MVL-KF5040-25MP	KF (高性能)	50mm	1.1"	25MP	超长焦距，大靶面。用于远距离、高精度的检测，需搭配大靶面相机。

2.2.3 镜头选型说明与步骤

选择镜头时，必须与相机和拍摄场景相匹配。请遵循以下步骤：

1. 第一步：确定核心参数（硬件匹配）

   • 匹配相机靶面：这是铁律！镜头的最大兼容靶面尺寸 必须 ≥
     相机的传感器靶面尺寸。例如：你有一个2/3"的相机，可以选择兼容靶面为2/3"、1.1"的镜头，但不能选1/1.8"的镜头，否则会出现严重的暗角（
     vignetting）。 查看相机手册中的 “Sensor” 或 “Optical Format” 项。
   • 匹配相机分辨率：镜头的分辨率 应该 ≥相机的分辨率。例如：你有一台1200万像素的相机，最好选择支持12MP或25MP的镜头。如果选择一个5MP的镜头，相机的高分辨率优势就无法发挥，边缘画质会模糊。“KF”系列（25MP）通常比“HF”系列（10/12MP）的光学素质更好。

2. 第二步：根据应用场景选择焦距

   • 焦距决定了视野（FOV） 和工作距离（WD）。 公式： 传感器尺寸 (W或H) / 焦距 (f) = 视野 (W或H) / 工作距离(WD)
   • 如何选择：
     需要大视野、短工作距离： 选择短焦距（如 6mm, 8mm）。风险：边缘畸变较大。
     需要常规视野、常规工作距离： 选择中等焦距（如 16mm, 25mm）。这是最通用的选择。
     需要看远处的小目标、或需要长工作距离（如设备安全考虑）： 选择长焦距（如 35mm, 50mm）。

3. 第三步：权衡其他因素

   • “KF”系列 vs “HF”系列：
     KF系列： 通常解析力更高（支持25MP），低畸变，低暗角，画质更好，价格可能高。
     HF系列： 满足10/12MP需求，性价比高，可能更紧凑轻便。
     接口： 确认镜头的接口（如M420.75, M580.75）与相机的接口匹配。
     光圈： 大部分工业镜头都是手动光圈，需根据现场光照条件调整。

总结与建议:

• 先看相机： 首先确定你的相机传感器尺寸和分辨率，这是选择镜头的约束条件。
• 再算焦距：根据你需要的视野和工作距离，计算出所需的焦距范围。
• 最后定型号： 在满足以上条件的镜头中，根据对画质的要求选择 KF（高性能） 或 HF（高性价比） 系列。

举例：

• 你有一个靶面为2/3"、分辨率为500万的相机，需要中等视野。
  可选： MVL-HF1624M-10MP (性价比之选) 或 MVL-KF1624M-25MP (画质更优，为未来升级相机留有余量)。

• 你有一个靶面为1.1.8"、分辨率为1200万的相机，需要非常大的视野。
  可选： MVL-KF0818M-12MP (唯一选择，靶面和分辨率都匹配)

五、举例说明相机和镜头选型过程

1.1 场景

一台检测设备，要求在100mm的视野（FOV）内，检测出所有大于0.2mm的划痕（缺陷检测），来料节拍120片/分钟，产品长40mm，宽10mm，两个产品间距为50mm，计划用海康的黑白相机，请对相机和镜头选型

要求：

• 视野（FOV）：100mm

• 检测精度：检测所有大于0.2mm的划痕

• 来料节拍：120片/分钟

• 产品尺寸：长40mm，宽10mm

• 产品间距：50mm

• 相机类型：海康黑白相机

2.2 计算所需相机分辨率

1、为了可靠检测，我们选择系数为 3（即用3个像素来表达0.2mm的特征）
行业经验法则 ：对于检测/测量，要稳定地检测一个特征，至少需要 3-5 个像素 去覆盖它；对于高精度边缘定位， 通过亚像素算法，可以将边缘定位精度提高到 1/10 到 1/50 个像素 的水平，但这依赖于高对比度的图像。

2、像素精度（每个像素代表的物理尺寸）应不大于：
像素精度 ≤ 0.2mm/3 ≈ 0.0667mm/pixel

3、视野为100mm，因此所需的最小水平分辨率为：
水平分辨率 ≥ 100mm/0.0667mm/pixel ≈1500pixels

4、海康相机中，200万像素相机（如1920×1080）的水平分辨率为1920像素，大于1500像素，满足要求。更高分辨率可提供更好质量，但200万像素已足够。

3.3 计算所需帧率

1、来料节拍为120片/分钟，转换为秒：
节拍 = 120/60 = 2片/秒
理论上，相机帧率只需≥2 FPS即可捕获每个产品。但为保证可靠性，需考虑冗余，通常帧率取节拍的1.2~1.5倍：
所需帧率≥2×1.2=2.4FPS
2.4 FPS非常低，所有工业相机都能满足，因此帧率不是限制因素。但需确保触发同步，避免漏拍。

2、计算传送带速度
产品中心距（产品长度 + 间距）：中心距=40mm+50mm=90mm
传送带速度： 速度=节拍×中心距=2片/秒×90mm=180mm/s

3、检查运动模糊
像素精度按200万相机计算（100mm / 1920 ≈ 0.0521 mm/pixel）。为避免运动模糊，曝光时间内产品移动不得超过1像素：
最大曝光时间 ≤ 像素精度/速度 = 0.0521mm/180mm/s ≈0.000289s=0.289ms
​因此，需要短曝光（≤0.289ms）和高亮度光源来避免运动模糊。

4.4 相机选型

根据分辨率要求，选择海康200万像素黑白相机，推荐 MV-CA020-20GM。其主要参数：

• 分辨率：1920 × 1080（200万像素）
• 传感器类型：Sony IMX174（全局快门，适合运动检测）
• 传感器尺寸：1/1.2英寸（水平尺寸约11.3mm）
• 帧率：162 FPS（远高于所需帧率）
• 接口：USB3.0
• 色彩：黑白（Monochrome）

该相机水平分辨率1920像素 > 1500像素，满足精度要求；全局快门避免果冻效应；高帧率支持短曝光。

4.4 镜头选型

1、镜头需匹配相机传感器尺寸和视野。相机传感器尺寸为1/1.2英寸（对角线约13.2mm，水平尺寸约11.3mm）。视野为100mm，假设工作距离（WD）为400mm（可根据实际调整），计算所需焦距：

f = （WD×传感器水平尺寸）/ FOV = 400mm×11.3mm/100mm = 45.2mm
​
因此，选择焦距约50mm的镜头。推荐海康 MVL-KF5040-25MP 镜头：

• 焦距：50mm
• 最大兼容靶面：1.1英寸（支持相机1/1.2英寸传感器）
• 支持分辨率：25MP（高于相机分辨率）
• 接口：M42 mount

验证视野：当工作距离WD=442mm时，视野恰好为100mm：
FOV = （WD×传感器水平尺寸）/ f = 442mm×11.3mm/50mm ≈ 100mm
​
工作距离可调整至442mm以获得准确视野。

5.5 总结

• 相机: 海康 MV-CA020-20GM（200万像素黑白相机）
• 镜头: 海康 MVL-KF5040-25MP（50mm焦距镜头）
• 工作距离: 约442mm（可调）
• 光源: 高亮度频闪光源
• 触发: 硬件触发同步

此配置满足100mm视野内检测0.2mm划痕的需求，并适应120片/分钟的节拍。

​

六、常用光源

在工业视觉系统中，光源是“机器的眼睛”，其重要性不言而喻。一个精心选择的光源可以凸显被测物体的特征，抑制不必要的背景干扰，大幅降低图像处理算法的复杂度，直接决定整个视觉系统的成败。选择不当的光源则会让优秀的相机和镜头无法发挥其性能。

1.1 条型光源

原理与结构：条形光源是由多颗LED灯珠呈直线排列在一个长条形的基板上所构成。它可以通过不同的安装角度和排列组合，实现多种打光效果。通常可提供不同长度、宽度、照射角度（如30°、60°、90°）以及颜色（白、蓝、红、绿、红外等）的选项。

1. 打光特点与效果：

   • 高亮度、方向性强：光线集中，能形成明显的明暗对比。

   • 可组合使用：多条条形光源可以组合成阵列，从不同角度照射，用于消除阴影或实现特殊照明效果（如四面无影光）。

2. 典型应用场景：

   • 表面划伤、凹凸检测：将条形光源以低角度（即光线近乎平行于物体表面）照射。任何微小的凸起会产生亮区，凹陷会产生暗影，从而使划痕、压痕等缺陷变得极其明显。

   • 边缘轮廓提取与定位：从物体侧面照射，可以清晰地勾勒出物体的轮廓，常用于机器人抓取定位。

   • 液晶屏、玻璃盖板检测：用于检测裂纹、崩边等缺陷。

   • 线阵相机照明：作为最常用的线阵相机照明方案，一条或多条条形光源平行于扫描线，为连续运动的材料提供均匀的照明。

3. 选型要点：

   • 尺寸：长度应覆盖整个视野（FoV），并略有余量。

   • 角度：根据缺陷类型选择照射角度。低角度用于凸显纹理，高角度（接近垂直）用于提供均匀照明。

   • 颜色：根据被测物颜色选择互补色或同色光以增强对比度。例如，检测红色工件上的黑色瑕疵，可使用红色光使背景更亮，瑕疵更暗。

2.2 环形光源

原理与结构：环形光源是最常见的光源类型，其LED灯珠以相机镜头为中心，呈环形排列。它提供了一种直接、紧凑的照明方式，安装非常方便。

1. 打光特点与效果：

   • 均匀照明：能提供相对均匀的全区域照明，减少局部过曝或光照不足。

   • 无影效果：由于光线来自多个方向，可以有效地消除物体表面不平整产生的阴影，故常被称为“无影灯”。

   • 凸显凹凸：对于表面有微小起伏的物体，能产生独特的明暗效果，有助于三维特征的识别。

2. 典型应用场景：

   • 字符识别（OCR）：为字符提供均匀照明，确保整体清晰可读。

   • 零件外形尺寸测量：均匀照亮物体，便于边缘查找和尺寸测量。

   • 基板上的元件定位：消除元件高度不同产生的阴影，稳定地照亮所有元件。

   • 通用外观检测：作为最通用的光源，适用于大多数对照明要求不是特别极端的场景。

3. 选型要点：

   • 尺寸：内径需大于镜头外径，外径需覆盖视野范围。

   • 角度：分为高角度（光线更集中朝向中心）、低角度（光线更扩散）、无影灯（多种角度混合）等，根据不同物体表面特征选择。

   • 颜色：根据被测物颜色选择互补色或同色光以增强对比度。

3.3 同轴光源

原理与结构：同轴光源是一种高级的光源设计，其核心结构包含一个半透半反的分光镜（Beamsplitter）。LED发出的光经过分光镜反射后，变成与镜头光轴完全平行的光线垂直照射到物体表面。物体表面正反射的光再次通过分光镜，直接进入相机镜头。

1. 打光特点与效果：

   • 消除阴影：由于光线方向与镜头光轴平行，能完全消除物体表面凹凸不平产生的阴影，实现真正的“无影”照明。

   • 凸显表面特征：对于光滑的平面，光线发生镜面反射，无法进入镜头，在图像中呈现黑色；而对于粗糙的划痕、裂纹、凹凸等缺陷，光线会发生漫反射，部分光线进入镜头，从而在图像中呈现亮色。这种“暗场”效果能极大地凸显微小的表面缺陷。

2. 典型应用场景：

   • 金属、玻璃、塑料等光滑表面的划伤、碰刮伤检测：这是同轴光源的经典应用，效果无可替代。

   • 芯片、硅片、晶圆上的刻印识别与缺陷检测。

   • 高反光材质的表面质量检查，如镜面、镀层表面。

3. 选型要点：

   • 工作距离（WD）：同轴光源对工作距离敏感，需在其最佳工作距离范围内使用。

   • 视野（FoV）：光源的有效照明范围需匹配相机的视野。

   • 分光镜材质：根据相机传感器类型（黑白/彩色）选择合适的分光镜，以优化透反射率。

   • 成本考量：同轴光源结构复杂，通常是所有光源类型中最昂贵的。仅在上述特定场景下才需选用。

4.4 三种光源对比

光源类型	原理特点	优势	劣势	核心应用场景
条形光源	直线排列，方向性强	亮度高，可组合，角度灵活	单条照明均匀性一般	低角度纹理检测、边缘轮廓、线阵照明
环形光源	环绕镜头，多角度照射	安装方便，通用性强，无影效果	对于光滑表面缺陷检测乏力	字符识别、尺寸测量、通用外观检测
同轴光源	光路与光轴平行，利用分光镜	消除阴影能力最强，凸显微小表面缺陷	成本高，结构复杂，对工作距离敏感	光滑高反光表面缺陷检测（划伤、碰刮伤）

最终建议：光源的选型没有一成不变的规则，很大程度上依赖于实验和经验。在实际项目中，应准备一个包含多种类型和角度的光源试用套件，在现场进行测试，通过对比选择能产生最佳对比度效果的光源方案。
