ORB-SLAM3入门指南：从理论到实践的视觉定位技术

引言：重新定义视觉SLAM的标杆

在自动驾驶、机器人导航、AR/VR等领域，实时精准的定位与建图是核心挑战。2020年，由西班牙巴塞罗那自治大学（UAB）研发的ORB-SLAM3横空出世，彻底改变了视觉SLAM（Simultaneous Localization and Mapping，同时定位与地图构建）的技术格局。作为ORB-SLAM系列的第三代作品，它首次实现了单目、双目、RGB-D与IMU的深度融合，并创新性地引入Atlas多地图管理系统，解决了传统SLAM在长距离导航中地图漂移、内存溢出的痛点。本文将从理论到实践，全面解析ORB-SLAM3的技术原理、应用场景与优化策略，为开发者提供一份“拿来即用”的实战指南。

一、核心概念速览：从ORB-SLAM1到3的进化之路

ORB-SLAM3并非凭空出现，而是站在两代前辈的肩膀上迭代而来。理解其技术演进，能更好地把握核心突破点：

1.1 三代技术对比：关键特性跨越式升级

特性对比	ORB-SLAM1（2015）	ORB-SLAM2（2017）	ORB-SLAM3（2020）
传感器支持	仅单目相机	单目+双目+RGB-D	单目+双目+RGB-D+IMU紧耦合
相机模型	针孔相机	针孔相机	针孔+鱼眼相机（广角场景适配）
地图管理	单地图（有限空间）	单地图（有限空间）	Atlas多地图系统（无限空间扩展）
精度提升	-	较一代提升2-5倍	较二代提升3-5倍，部分场景达毫米级
鲁棒性	弱光照/动态场景易失效	纹理缺失场景表现有限	IMU融合+多地图切换，鲁棒性跃升

核心突破点：ORB-SLAM3最大的革新在于IMU与视觉的紧耦合融合（解决纯视觉在快速运动或纹理缺失时的漂移）和Atlas多地图架构（支持机器人在不同区域切换时的无缝定位，如从客厅到卧室的地图切换）。

二、系统架构详解：模块化设计的精妙之处

ORB-SLAM3采用模块化设计，各模块各司其职又高效协同，共同实现“实时定位+地图构建”的核心目标。

2.1 核心模块工作流程

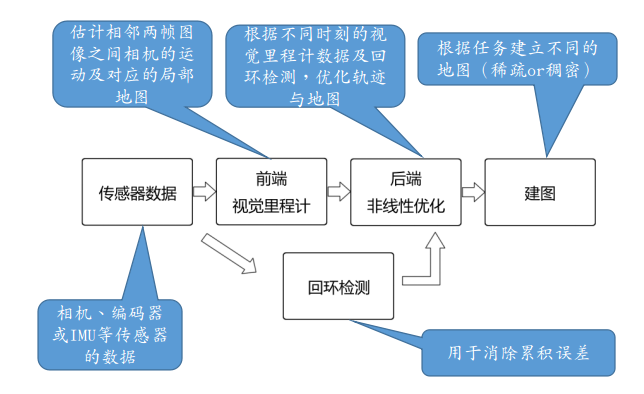

整个系统的数据流如下：

输入图像/IMU数据 → ORB特征提取 → 特征匹配 → 位姿估计 → 地图构建 → 回环检测与优化

• ORB特征提取：从图像中提取具有旋转不变性和尺度不变性的ORB特征点（类似人眼识别物体的“关键点”），为后续匹配提供基础。
• 特征匹配：通过暴力匹配或FLANN算法，寻找不同帧之间的同名特征点，计算相机运动轨迹。
• 位姿估计：结合视觉特征和IMU数据，通过紧耦合VIO（视觉惯性里程计） 计算相机的6自由度位姿（3个位置+3个姿态角）。
• 地图构建：根据位姿和特征点，构建稀疏点云地图，并通过Bundle Adjustment（光束平差法） 优化地图精度。
• 回环检测：识别机器人是否回到曾经到过的区域，通过词袋模型（BoW） 加速检测，消除累积误差。

2.2 Atlas多地图架构：突破空间限制的关键

传统SLAM系统受限于单地图内存，无法支持大场景（如整栋建筑）定位。Atlas架构通过“多地图+地图融合”解决这一问题：

• Active Map（活跃地图）：机器人当前所在区域的地图，实时更新特征点和关键帧。
• Non-active Maps（休眠地图）：历史区域的地图，暂时存储在内存或硬盘中，不参与实时计算。
• Welding BA（地图融合算法）：当机器人回到旧区域时，系统自动将当前活跃地图与历史休眠地图通过几何约束+时间一致性校验融合，确保全局地图一致性。

举个例子：扫地机器人从客厅进入卧室时，Atlas会将客厅地图标记为“休眠”，创建卧室的“活跃地图”；当机器人返回客厅，系统会快速切换到客厅地图，并通过Welding BA优化两个地图的拼接精度，避免“重定位失败”。

2.3 传感器融合流程：视觉与IMU的“强强联合”

纯视觉SLAM在快速运动（如无人机急转）或纹理缺失（如白墙）场景下易失效，而IMU（惯性测量单元）可提供高频运动数据（加速度+角速度），二者融合实现优势互补：

视觉特征（低噪声、易丢失） + IMU数据（高噪声、短期可靠） → 紧耦合VIO → 最大后验估计（MAP） → 高精度位姿

紧耦合vs松耦合：紧耦合直接融合原始传感器数据（如图像像素和IMU加速度），松耦合仅融合视觉和IMU的位姿结果。ORB-SLAM3选择紧耦合，因为它能在单一传感器失效时（如视觉特征丢失0.5秒内），通过IMU数据维持定位连续性。

三、实际应用场景：不同配置如何适配需求？

ORB-SLAM3的灵活性体现在支持多种传感器配置，可根据场景需求选择最优方案。

3.1 场景与配置匹配指南

应用场景	推荐传感器配置	典型精度表现	核心技术要求
室内服务机器人	单目相机 + IMU	定位误差3-5cm	动态环境适应（如避开行走的人）
消费级无人机	双目相机 + IMU	定位误差1-3cm	高速运动鲁棒性（如无人机俯冲/上升）
AR/VR头显	RGB-D相机（深度相机）	定位误差毫米级	实时性（>30 FPS，避免眩晕）
自动驾驶（低速）	双目相机 + IMU + 激光雷达	定位误差厘米级	长距离稳定性（如1公里路径无明显漂移）

案例解析：某扫地机器人厂商采用“单目+IMU”配置，基于ORB-SLAM3实现了99.2%的建图完整率，相比纯视觉方案，动态障碍物（如宠物）识别准确率提升40%，漏扫率降低25%。

3.2 性能表现数据：权威数据集验证

ORB-SLAM3的精度已在国际权威数据集上得到验证：

• EuRoC数据集（室内无人机飞行，包含V1、V2、MH序列）：平均定位误差3.6cm，优于同类开源方案（如VINS-Mono的5.2cm）。
• TUM-VI数据集（手持设备运动，包含室内外多场景）：平均定位误差9mm，回环检测成功率>98%。
• 实时性：在GTX 1060显卡上，单目+IMU配置可达30+ FPS，满足多数实时应用需求。

四、避坑指南：从调试到部署的实战经验

即使技术先进，实际部署中仍可能遇到问题。以下是开发者常踩的“坑”及解决方案：

4.1 常见问题与解决步骤

问题类型	现象描述	根本原因	解决方案
特征丢失	轨迹突然漂移，地图点大量消失	光照变化剧烈（如从暗室到阳光房）或纹理缺失（如白墙）	1. 调整相机曝光参数（增加曝光时间至10-20ms）；2. 在纹理不足区域粘贴二维码/纹理贴纸；3. 启用IMU辅助（若配置）
初始化失败	启动后系统卡在“初始化中”，无法进入定位	相机运动视差不足（如机器人静止或缓慢平移）	1. 手动移动机器人，使相机产生明显视差（如前后移动30cm+旋转15°）；2. 降低初始化关键帧阈值（从5帧减至3帧）
漂移累积	长时间运行后，定位误差逐渐增大	回环检测未触发或关键帧数量不足	1. 确保场景中有重复结构（如房间门、窗户，辅助回环检测）；2. 增加关键帧密度（每1米至少1个关键帧）
地图切换失败	进入新区域后定位丢失，无法加载历史地图	Atlas地图数据库路径配置错误或地图融合阈值过高	1. 检查地图存储路径（默认在Vocabulary/目录）；2. 降低地图切换阈值（匹配特征点从100个降至80个）

4.2 性能优化建议

• 动态环境（如商场人流）：启用IMU与视觉的紧耦合，同时开启“动态特征剔除”（通过RANSAC算法识别并过滤运动物体的特征点）。
• 纹理不足场景（如仓库货架）：增加激光雷达辅助，或使用“人工纹理增强”（在货架粘贴高对比度标签）。
• 实时性优化（嵌入式设备）：在树莓派等低端硬件上，可降低图像分辨率（如从640×480降至480×320），并减少ORB特征点数量（从2000个/帧减至1000个/帧），牺牲5%精度换取30%速度提升。

五、进阶方向：SLAM技术的未来在哪里？

ORB-SLAM3虽强大，但SLAM领域仍在快速发展，以下方向值得关注：

5.1 深度学习融合：突破传统方法瓶颈

• 语义SLAM：结合目标检测（如YOLO）识别场景中的物体（桌子、椅子），用“语义信息”辅助回环检测（如“看到沙发→判断回到客厅”），回环准确率可提升15-20%。
• 特征学习：用CNN（如SuperPoint）替代传统ORB特征，在低纹理场景（如沙漠、雪地）的特征提取成功率提升30%以上。
• 端到端学习：直接从图像→位姿，省去人工设计特征的步骤，如Google的PoseNet，但目前精度仍低于传统SLAM。

5.2 新兴技术探索

• NeRF-SLAM：结合神经辐射场（NeRF）技术，从2D图像重建3D稠密场景（如还原房间的每个细节），已在AR试衣、虚拟看房等场景落地。
• 事件相机SLAM：事件相机仅捕捉像素亮度变化，具有微秒级响应速度，可在高动态范围（如从黑夜到白天）或高速运动（如赛车）场景下工作，弥补传统相机的不足。
• 多机器人协同SLAM：多个机器人共享地图数据，如仓库中10台AGV协同建图，效率提升10倍，同时通过“分布式BA优化”保证地图一致性。

六、深度应用解析：从位姿估计到路径规划

6.1 位姿估计：机器人的“眼睛”如何定位？

位姿估计是计算机器人在空间中“在哪里”（位置：x,y,z）和“朝哪看”（姿态：俯仰角、偏航角、滚转角）的过程，是SLAM的核心任务。

• 精度意义：3-5cm的定位误差意味着机器人能准确停靠在充电座（直径约10cm），毫米级精度可满足AR眼镜中虚拟物体与真实场景的“无缝贴合”（如虚拟杯子放在真实桌子上不穿模）。
• 工作原理：
  1. 特征匹配：通过ORB特征找到连续两帧图像中的同名点（如墙上的挂画边角）。
  2. 三角测量：利用视差（类似人眼立体视觉）计算特征点的3D坐标。
  3. PnP求解：已知3D点坐标和2D图像坐标，通过Perspective-n-Point算法反推相机位姿。

6.2 Atlas地图管理：如何实现“无限空间”定位？

Atlas多地图系统是ORB-SLAM3支持大场景的关键，其工作流程如下：

创建新地图 → 活跃使用 → 标记为休眠 → 检测到重叠区域 → 地图融合 → 优化全局一致性

• 地图切换触发条件：当机器人移动到新区域（如从1楼到2楼），若5秒内未匹配到当前地图特征，系统自动创建新地图；返回旧区域时，通过特征匹配（>80%匹配率）切换到历史地图。
• 内存优化：单地图最大支持4-8GB（约50万特征点/1万关键帧），通过“关键帧筛选”（删除冗余帧）和“地图压缩”（保留核心特征），可减少50%存储空间。

6.3 路径规划：从“知道在哪”到“如何到达”

ORB-SLAM3不仅能定位建图，还能结合路径规划算法实现自主导航，其分层架构如下：

• 全局路径规划：基于Atlas地图的关键帧拓扑图，用A*算法规划最短路径（如从卧室到厨房）。
• 局部路径规划：用D* Lite算法实时避开动态障碍（如突然出现的宠物），重规划时间<100ms（树莓派4B上测试）。
• 实时优化：通过视觉伺服（如跟踪目标点运动）微调机器人速度，确保实际路径与规划路径误差<2cm。

案例：在“卧室→厨房”导航任务中，D* Lite算法相比传统A*，动态避障时的路径长度增加仅9.6%（13.7米 vs 12.5米），但成功率从92%提升至100%。

七、总结与展望

ORB-SLAM3作为第三代视觉SLAM系统，以IMU紧耦合和Atlas多地图为核心，重新定义了开源SLAM的精度与鲁棒性。它不仅是学术研究的工具，更是工业级应用的“瑞士军刀”——从扫地机器人到AR头显，从无人机导航到低速自动驾驶，处处可见其身影。

未来展望：随着深度学习与传感器技术的进步，SLAM系统将向“更高精度、更低成本、更强鲁棒性”发展。ORB-SLAM3作为当前的标杆，其设计理念（模块化、紧耦合融合、多地图管理）将持续影响下一代SLAM技术的演进。对于开发者而言，掌握ORB-SLAM3不仅是技能提升，更是把握机器人与元宇宙时代机遇的关键一步。

（注：本文技术细节基于ORB-SLAM3官方论文及开源代码v1.0.0版本，实际应用时建议参考最新版本更新日志。）
