标题：基于UNet-VGG提取PS图片篡改检测(unet)

文档介绍：

1 绪论

1.1 研究背景与意义

在数字化信息时代，图像作为一种重要的信息载体，广泛应用于新闻媒体、司法取证、医学影像、金融交易、社交媒体等众多领域，其真实性和可靠性至关重要。随着计算机技术和图像处理软件的飞速发展，如 Adobe Photoshop 等专业图像编辑工具以及各种便捷的手机修图应用的普及，图像篡改变得极为容易，普通用户甚至无需专业知识就能对图像进行复杂的修改。恶意篡改后的图像通过网络快速传播，可能会误导公众认知，干扰舆论导向，例如在新闻报道中传播虚假的事件现场图片，可能引发公众的恐慌和误解；在司法领域，伪造的图像证据可能导致错判，破坏司法公正；在医学领域，篡改的医学影像可能影响医生的准确诊断，危及患者生命健康；在金融交易中，虚假的财务报表图像可能导致投资者的重大损失。因此，研究高效准确的图像篡改检测技术具有重要的现实意义。

本研究基于 UNet-VGG 网络架构并结合注意力机制构建图像篡改检测系统，旨在有效检测和定位图片中被篡改的区域。UNet 以其独特的编码器 - 解码器结构和跳跃连接，在图像分割任务中表现出色，能够有效提取图像的多尺度特征，对图像的局部和全局信息都有较好的把握。VGG 网络具有结构简单、层次深的特点，其卷积层能够提取丰富的图像纹理、形状等特征，为图像分析提供坚实基础。将两者结合，可以充分发挥各自优势，提升对篡改区域特征的提取能力。注意力机制则能够使模型在处理图像时自动聚焦于关键区域，增强对篡改痕迹的关注度，进一步提高检测的准确性和鲁棒性。通过本研究，有望为保障图像的真实性和可靠性提供有力的技术支持，有效遏制虚假图像的传播，维护信息安全和社会秩序，在多个领域具有广泛的应用前景和实际价值。

1.2 国内外研究现状

基于 UNet-VGG 提取的 PS 图片篡改检测技术在国内外研究中均受到了广泛关注，并取得了一定的进展。UNet作为一种编码器-解码器结构的网络，在图像分割任务中表现出色，能够有效地提取图像的细节特征。VGG 网络则以其简洁的网络结构和强大的特征提取能力，在图像分类和识别任务中得到了广泛应用。将 UNet 和 VGG 结合起来，可以充分利用两者的优势，提取到更加丰富和准确的图像特征，从而提高 PS 图片篡改检测的准确率。

在国内外研究中，研究者们主要从以下几个方面对基于 UNet-VGG 的 PS 图片篡改检测技术进行了探索和改进：

网络结构优化：研究者们通过改进 UNet 和 VGG 的网络结构，如引入注意力机制、多尺度特征融合等方法，增强模型对图像细节特征的提取能力，提高篡改区域的定位精度。

数据集构建：为了训练出更加鲁棒和泛化的模型，研究者们构建了大规模、多样化的 PS 图片篡改数据集，并采用数据增强技术扩充数据集，提高模型的训练效果。

特征融合：研究者们探索了不同的特征融合策略，将 UNet 提取的细节特征和 VGG 提取的语义特征进行有效融合，提升模型对篡改区域的检测能力。

模型轻量化：为了满足实际应用场景的需求，研究者们致力于模型的轻量化研究，通过模型压缩、剪枝等技术，降低模型的计算复杂度和存储需求，提高模型的推理速度。

跨域应用：研究者们还尝试将基于 UNet-VGG 的 PS 图片篡改检测技术应用于其他领域，如医学图像分析、遥感图像处理等，拓展了该技术的应用范围。

尽管基于 UNet-VGG 的 PS 图片篡改检测技术在国内外研究中取得了一定的成果，但仍存在一些挑战和问题，如模型在小样本数据集上的泛化能力、对抗样本的攻击等。未来，研究者们将继续探索和改进该技术，以应对更加复杂和多样化的篡改手段，提高 PS 图片篡改检测的准确性和鲁棒性。

1.3 研究目标与内容

本研究旨在开发一种基于 UNet-VGG 网络架构并结合注意力机制的图像篡改检测与定位系统，实现对图像中篡改区域的高精度检测与定位，提高检测模型对复杂篡改情况的鲁棒性和适应性，为图像真实性的验证提供有效的技术支持。具体研究内容如下：

构建 UNet-VGG 网络架构：深入研究 UNet 和 VGG 网络的结构特点和工作原理，将两者有机结合。利用 VGG 网络强大的特征提取能力，对输入图像进行多尺度、多层次的特征提取，获取丰富的图像纹理、形状等特征信息；借助 UNet 的编码器 - 解码器结构和跳跃连接，实现对特征的有效融合和上采样，从而准确地定位图像中的篡改区域。通过合理的网络设计和参数调整，使 UNet-VGG 网络能够充分发挥两者的优势，提升对图像篡改特征的提取和表达能力。

引入注意力机制：在 UNet-VGG 网络中引入注意力机制，设计适用于图像篡改检测的注意力模块。注意力机制能够使模型在处理图像时自动聚焦于关键区域，通过学习不同区域的重要性权重，增强对篡改痕迹的关注度，抑制无关信息的干扰。具体而言，可采用通道注意力机制，对特征图的通道维度进行加权，突出重要通道的特征；或采用空间注意力机制，对特征图的空间位置进行加权，聚焦于篡改可能发生的空间区域；也可结合两者，设计更为复杂的注意力模块，进一步提高模型对篡改区域的敏感度和检测准确性。

模型训练与优化：收集和整理大量的篡改图像和未篡改图像，构建高质量的训练数据集，并进行合理的数据增强，如旋转、缩放、裁剪、添加噪声等，以增加数据的多样性，提高模型的泛化能力。使用构建好的数据集对 UNet-VGG - 注意力机制模型进行训练，选择合适的损失函数（如交叉熵损失函数、Dice 损失函数等）和优化器（如 Adam、SGD 等），通过反向传播算法不断调整模型的参数，使模型在训练集上达到较好的收敛效果。同时，采用正则化方法（如 L1、L2 正则化）防止模型过拟合，定期评估模型在验证集上的性能指标，如准确率、召回率、F1 值、平均交并比（mIoU）等，根据评估结果对模型进行优化和调整。

系统实现与测试：基于 Flask 框架搭建图像篡改检测与定位系统的后端服务，实现图像的上传、模型推理、结果返回等功能。利用前端技术栈（HTML5、CSS3、JavaScript 等）开发用户界面，提供友好的交互体验，方便用户上传图像并查看检测结果。使用测试数据集对系统进行全面测试，评估系统在不同类型、不同复杂程度篡改图像上的检测性能，分析系统的优势和不足之处，针对存在的问题进行改进和优化。同时，对系统的运行效率、稳定性等进行测试，确保系统能够满足实际应用的需求。

2 相关理论与技术基础

2.1 图像篡改检测原理

图像篡改检测旨在通过技术手段识别图像是否被人为修改，并尽可能定位篡改区域。随着图像处理技术的不断发展，图像篡改变得越发容易，同时也对检测技术提出了更高的要求。

常见的图像篡改方式主要包括以下几类：

复制 - 粘贴篡改：将图像中某个区域复制并粘贴到同一图像的其他位置，以达到添加、删除或替换物体的目的。这种篡改方式可能会导致粘贴区域与周围区域在纹理、光照、色彩等方面出现不一致。例如，在一张风景照片中，为了使画面更加丰富，将远处的一棵树复制并粘贴到前景的草地上，由于复制区域和粘贴区域的光照条件不同，可能会使粘贴后的树看起来与周围环境不协调。

拼接篡改：把来自不同图像的部分进行拼接组合，创造出虚假的场景或内容。拼接处往往会存在边缘不连续、像素值突变、噪声分布不一致等痕迹。比如，将不同时间拍摄的天空和地面图像拼接在一起，可能会在拼接边界处出现明显的色差和不自然的过渡。

内容移除篡改：通过图像修复、擦除等技术去除图像中的特定物体或区域，并填充与周围环境相似的内容。这种篡改会改变图像的局部统计特性，如像素的相关性、频率分布等。例如，在一张人物照片中，使用图像编辑软件去除了某个人物，修复后的区域在纹理和细节上可能与原始图像存在差异。

合成篡改：利用图像合成技术，将不同的图像元素进行融合，生成全新的图像。合成过程中可能会引入不匹配的特征，如不同图像元素的分辨率、图像质量、拍摄角度等不一致。比如，将一个人的面部图像合成到另一个人的身体上，可能会在面部和身体的衔接处出现不协调的情况。

针对这些图像篡改方式，其检测原理主要基于以下几个方面：

图像统计特征分析：自然图像具有一定的统计规律，而图像篡改往往会破坏这些规律。例如，图像的 DCT（离散余弦变换）系数、小波变换系数等在自然图像中呈现特定的分布，篡改后的图像这些系数的分布会发生改变。通过分析这些统计特征的变化，可以判断图像是否被篡改。比如，在 JPEG 压缩的图像中，DCT 系数的高频部分通常会有一定的衰减规律，若图像经过篡改，可能会导致高频 DCT 系数的分布异常。

图像物理特性分析：图像在获取和生成过程中会留下一些物理特性的痕迹，如相机的传感器噪声、镜头畸变、颜色插值等。不同相机的这些物理特性存在差异，若图像的某些部分与整体的物理特性不一致，可能表明该部分被篡改。例如，同一图像中不同区域的传感器噪声模式不同，可能意味着这些区域来自不同的图像，存在拼接篡改的可能。

图像局部特征匹配：对于复制 - 粘贴篡改和拼接篡改，通过提取图像的局部特征（如 SIFT、SURF 等特征点），并进行特征匹配，可以发现图像中重复出现的区域或不匹配的特征，从而定位篡改区域。例如，在一幅被复制 - 粘贴篡改的图像中，通过 SIFT 特征点匹配，可以找到复制区域和粘贴区域的对应关系，进而确定篡改位置。

深度学习模型学习：基于深度学习的图像篡改检测方法通过构建卷积神经网络（CNN）、循环神经网络（RNN）等模型，对大量篡改图像和未篡改图像进行学习，自动提取图像的复杂特征，并训练模型判断图像是否被篡改以及定位篡改区域。模型通过学习不同类型篡改图像的特征模式，能够对未知图像进行准确的检测和定位。例如，利用卷积神经网络学习图像的纹理、形状、颜色等特征，训练模型对图像中的篡改痕迹进行识别和定位。

2.2 UNet 网络架构

UNet 是一种专门为图像分割任务设计的卷积神经网络架构，其独特的结构和设计理念使其在图像分割领域取得了显著的成果，也为图像篡改检测提供了新的思路和方法。

UNet 的网络结构呈现出 U 型，故而得名，主要由编码器（下采样路径）和解码器（上采样路径）两部分组成。在编码器部分，通过一系列的卷积层和池化层对输入图像进行处理，逐步降低图像的分辨率，同时增加特征图的通道数，从而提取图像的高级语义特征。例如，首先使用 3×3 的卷积核对输入图像进行卷积操作，然后通过 ReLU 激活函数增加模型的非线性表达能力，接着使用 2×2 的最大池化层进行下采样，使图像的尺寸减半，这样经过多个卷积层和池化层的堆叠，能够提取到图像不同层次的特征。

解码器部分则与编码器相对称，通过反卷积层（或上采样层）逐步恢复图像的分辨率，同时减少特征图的通道数，将编码器提取到的高级语义特征与解码器恢复的空间信息相结合，从而实现对图像中每个像素的分类，得到分割结果。在反卷积过程中，会将上一层的特征图进行上采样，使其尺寸变大，然后与编码器中对应层级的特征图进行拼接（跳跃连接），这样可以充分利用编码器中保留的低层次细节特征，提高分割的准确性。例如，在将特征图上采样后，与来自编码器相同分辨率的特征图在通道维度上进行拼接，然后再经过卷积层进一步融合特征。

UNet 在图像分割任务中具有多方面的优势。其一，其独特的跳跃连接结构是一大亮点。通过跳跃连接，编码器中不同层级的特征图能够与解码器中对应层级的特征图进行融合，这种融合方式有效地结合了图像的低级细节信息和高级语义信息。在医学图像分割中，低级细节信息可以帮助准确勾勒出器官的边缘，高级语义信息则有助于区分不同的组织类型，从而实现更精准的分割。其二，UNet 对小目标的分割能力较强。由于在网络结构中保留了丰富的细节信息，且通过上采样和特征融合，能够在恢复图像分辨率的过程中对小目标给予足够的关注，使得小目标在分割结果中能够得到准确的识别和分割。在对细胞图像的分割中，一些微小的细胞能够被清晰地分割出来。其三，UNet 在训练过程中对数据量的需求相对较小。通过数据增强等技术，结合其有效的特征提取和融合方式，即使在数据集规模有限的情况下，也能训练出性能较好的模型，这在一些数据获取困难的领域具有重要意义。

在图像篡改检测中，UNet 同样具有巨大的应用潜力。图像篡改检测本质上可以看作是一种特殊的图像分割任务，需要将图像中的篡改区域与正常区域进行区分。UNet 的编码器能够提取图像的各种特征，包括可能存在的篡改痕迹特征，而解码器则可以利用这些特征对图像中的每个像素进行判断，确定其是否属于篡改区域。对于复制 - 粘贴篡改的图像，UNet 可以通过学习图像的纹理、颜色等特征，结合跳跃连接传递的信息，准确地定位出复制区域和粘贴区域。在面对拼接篡改的图像时，UNet 能够捕捉到拼接边界处的异常特征，从而检测出拼接位置。此外，UNet 对图像多尺度特征的有效处理能力，使其能够适应不同尺度的篡改区域检测，无论是大面积的篡改还是细微的局部篡改，都有可能被准确检测和定位。

2.3 VGG 网络架构

VGG（Visual Geometry Group）网络是由牛津大学视觉几何组在 2014 年提出的一种经典的深度卷积神经网络架构 ，在图像分类、目标检测、特征提取等多个计算机视觉领域都有着广泛的应用，其结构和特点使其在图像特征提取方面具有显著优势，也为与 UNet 结合用于图像篡改检测提供了可行性。

VGG 网络的结构设计简洁且规整，主要由卷积层和池化层堆叠而成。以经典的 VGG16 网络为例，其输入为 224×224×3 的彩色图像。在卷积层部分，通过多次重复使用 3×3 的小卷积核进行卷积操作，每次卷积操作后接 ReLU 激活函数以增加模型的非线性表达能力。例如，在第一个卷积块中，先使用两个 3×3 的卷积核进行卷积，每个卷积层的输出通道数为 64，然后通过 2×2、步长为 2 的最大池化层进行下采样，使图像尺寸减半。这样的结构设计，相较于使用大卷积核，不仅减少了参数数量，降低计算复杂度，还能通过堆叠多个小卷积核来达到与大卷积核相同的感受野，从而提取更丰富的图像特征。在 VGG16 中，这样的卷积块重复了 5 次，每个卷积块的卷积核数量逐渐翻倍，依次为 64、128、256、512、512，不断加深网络层次，使得模型能够学习到图像更抽象、更高级的语义特征。

在全连接层部分，VGG16 包含 3 个全连接层，神经元数量分别为 4096、4096 和 1000（通常用于 ImageNet 数据集的 1000 个分类任务）。全连接层将卷积层提取到的特征图进行维度变换后，映射到分类空间，输出最终的分类结果。VGG19 与 VGG16 结构类似，但 VGG19 增加了 3 个卷积层和 1 个全连接层，拥有更多的参数，能够学习到更复杂的图像特征，不过也相应地增加了计算量和训练难度。

VGG 网络在图像特征提取方面具有多方面的优势。首先，其小卷积核和深度堆叠的结构，能够有效地提取图像的纹理、形状、边缘等丰富的细节特征。通过不断地卷积和下采样操作，模型能够逐步抽象出图像的高级语义信息，对图像内容有更深入的理解。在对自然图像中的物体进行特征提取时，VGG 网络能够准确地捕捉到物体的轮廓、表面纹理等特征，为后续的图像分析任务提供有力支持。其次，VGG 网络结构简单、统一，易于理解和实现，其规整的结构使得模型的训练和优化相对稳定，也方便了研究人员对模型进行改进和扩展。此外，VGG 网络在大规模图像数据集上进行预训练后，其学习到的特征具有很强的泛化能力，能够在不同的图像任务中进行迁移学习，快速适应新的数据集和任务需求。

将 VGG 网络与 UNet 结合具有很强的可行性。UNet 在图像分割任务中表现出色，但其编码器部分的特征提取能力相对有限。而 VGG 网络强大的特征提取能力可以弥补 UNet 的这一不足。在结合时，可以将 VGG 网络的卷积层作为 UNet 编码器的一部分，利用 VGG 网络提取到的丰富特征作为 UNet 后续处理的基础。这样，UNet 可以在保留自身编码器 - 解码器结构和跳跃连接优势的同时，借助 VGG 网络获取更全面、更高级的图像特征，从而提升对图像篡改区域的检测和定位能力。对于拼接篡改的图像，VGG 网络能够提取到拼接边界处的细微特征差异，UNet 再利用这些特征通过解码器和跳跃连接进行准确的分割定位，实现对篡改区域的精准检测。

2.4 注意力机制

注意力机制最初源于人类视觉系统的认知特性，人类在观察场景时，并非对整个画面的所有部分给予同等关注，而是会根据任务需求和自身兴趣，自动聚焦于关键区域，快速获取重要信息。在深度学习领域，注意力机制被引入神经网络，旨在使模型在处理数据时能够自动学习并关注输入中与任务最相关的部分，抑制无关信息的干扰，从而提升模型的性能和准确性。

在图像篡改检测任务中，注意力机制发挥着至关重要的作用。图像中的篡改区域往往只占图像的一小部分，且篡改痕迹可能十分细微，容易被其他正常区域的信息所掩盖。传统的卷积神经网络在处理图像时，对图像的每个区域平等对待，难以突出篡改区域的特征。而注意力机制的引入，能够使模型自动分配不同区域的权重，增强对篡改区域的关注。当图像中存在复制 - 粘贴篡改时，注意力机制可以帮助模型聚焦于复制区域和粘贴区域的边界，以及这些区域与周围环境在纹理、颜色等方面的差异，从而更准确地检测和定位篡改区域。

注意力机制在图像篡改检测中的原理主要基于对特征图的加权操作。常见的注意力机制包括通道注意力机制和空间注意力机制。通道注意力机制通过对特征图的通道维度进行分析，学习每个通道的重要性权重。它假设不同通道的特征在表达图像信息时具有不同的重要性，对于与篡改相关的通道，赋予较高的权重，使得这些通道的特征能够在后续处理中得到更充分的利用。具体实现时，通常会先对特征图进行全局平均池化或全局最大池化操作，将空间维度压缩，得到通道维度的统计信息。然后通过全连接层对这些统计信息进行变换和学习，生成每个通道的权重向量。最后将权重向量与原始特征图的通道相乘，实现对通道的加权。

空间注意力机制则关注特征图的空间位置，通过生成空间位置的权重图，来突出图像中重要的空间区域。它假设图像中不同位置的像素对篡改检测任务的贡献不同，通过学习空间权重，使模型能够聚焦于篡改可能发生的位置。实现空间注意力机制时，一般会对特征图在通道维度上进行操作，如通过卷积操作生成一个与特征图空间尺寸相同的权重图。然后将权重图与原始特征图逐元素相乘，增强或抑制对应空间位置的特征。

此外，还可以将通道注意力机制和空间注意力机制结合起来，形成混合注意力机制。混合注意力机制能够同时考虑通道和空间两个维度的信息，更全面地捕捉图像中与篡改相关的特征，进一步提升检测性能。在面对复杂的图像篡改情况时，混合注意力机制可以在通道维度上突出与篡改相关的特征通道，在空间维度上聚焦于篡改区域的位置，从而更准确地检测和定位篡改区域。

2.5 Flask 框架

Flask 是一个使用 Python 编写的轻量级 Web 应用框架，诞生于 2010 年，被称为 “microframework” 。它以其简洁、灵活的设计理念，在 Web 应用开发领域中占据了重要的一席之地，为开发者提供了一种高效、便捷的方式来构建各种类型的 Web 应用程序。

Flask 框架具有诸多显著特点。它是轻量级的，没有默认使用的数据库、窗体验证工具等，仅提供最基本的功能，这使得它的启动和运行速度快，资源消耗少，学习曲线相对较低，适合初学者快速上手，也便于在资源有限的环境中部署应用 。Flask 的设计直观，API 简单易用，开发者能够迅速理解其工作原理，创建基本的 Web 应用仅需少量代码，大大提高了开发效率。在应用开发过程中，开发者可以自由选择适合项目的组件，而无需遵循特定的工具或库的强制要求，这种高度的自由度使得开发者能够根据项目的具体需求定制应用程序的结构和功能，使其更贴合实际业务场景 。

Flask 还拥有丰富的扩展库，如 Flask - SQLAlchemy 用于数据库操作，Flask - WTF 用于表单处理，Flask - Login 用于用户认证等。这些扩展库极大地增强了 Flask 的功能，方便开发者快速构建功能强大的 Web 应用，满足各种常见的 Web 开发需求。Flask 使用 Jinja2 作为模板引擎，允许开发者在 HTML 页面中嵌入动态内容，实现数据与页面的分离，提高了页面的灵活性和可维护性 。其路由系统使用装饰器来定义路由，使得 URL 与处理函数之间的映射直观清晰，简化了 URL 的处理和管理，便于开发者对应用的路由逻辑进行控制和维护 。

在 Web 应用开发中，Flask 框架发挥着至关重要的作用。对于小型 Web 应用的开发，Flask 的轻量级特性和简单易用性使其成为首选。例如，个人博客、小型企业官网等应用，使用 Flask 可以快速搭建，减少开发时间和成本，同时能够保证应用的高效运行 。在一些需要快速迭代和灵活调整的项目中，Flask 的高度自由度和可扩展性能够让开发者根据项目的变化及时调整应用的架构和功能，满足项目的动态需求。对于大型项目，虽然 Flask 本身的功能相对基础，但通过合理使用其扩展库和与其他技术的集成，可以作为大型项目的一部分，承担特定的功能模块开发，如 API 接口的开发等。

3 模型设计

3.1 模型整体架构设计

本研究构建的基于 UNet-VGG 结合注意力机制的图像篡改检测模型，旨在充分融合 UNet 和 VGG 网络的优势，并借助注意力机制增强对篡改区域的检测能力，该模型主要由以下几个部分组成：

编码器：编码器部分是整个模型架构的基石，负责提取输入图像的多层次特征。在本系统中，采用了预训练的 VGG16 网络作为编码器的骨干。VGG16 网络以其简洁的网络结构和强大的特征提取能力而闻名，通过多个卷积层和池化层的堆叠，能够逐步提取图像的低级和高级语义信息。预训练的 VGG16 网络已经在大型图像数据集（如 ImageNet）上进行了充分的训练，学习到了丰富的图像特征表示。通过迁移学习，可以直接利用这些预训练得到的特征，避免从头开始训练的复杂性和计算成本。在编码器中，图像首先经过多个卷积块的处理，每个卷积块包含 3x3 卷积层和 2x2 最大池化层。这些卷积层和池化层的组合，使得图像的尺寸逐渐减小，特征图的通道数逐渐增加，从而提取到更加抽象和高级的语义信息。编码器的输出是一个高维的特征向量，包含了图像的全局和局部特征，为后续的解码器提供了丰富的信息基础。通过编码器的处理，可以得到图像的多层次特征表示，这些特征对于后续的篡改区域检测至关重要。

解码器：解码器是 UNet 架构中的另一个核心组件，负责将编码器提取的特征信息进行上采样，逐步恢复空间分辨率，并重建图像的细节信息。在本系统中，解码器采用了转置卷积（也称为反卷积）的方式来实现上采样。转置卷积是一种常见的上采样技术，通过学习的方式逐步恢复特征图的空间尺寸，同时保留重要的特征信息。解码器的输入是编码器提取的高维特征向量，经过一系列的上采样操作，特征图的尺寸逐渐增大，通道数逐渐减少，最终恢复到与输入图像相同的空间尺寸。在解码器的每个上采样层之后，通常会连接一个卷积层，用于进一步提取和融合特征信息。通过这种方式，解码器能够逐步重建图像的细节信息，并生成与输入图像尺寸相同的输出特征图。解码器的输出是一个包含丰富语义信息的特征图，每个像素点都包含了该位置属于篡改区域的概率信息。通过解码器的处理，可以得到一个初步的篡改区域概率图，为后续的输出层提供了重要的输入信息。

跳跃连接：跳跃连接是 UNet 架构中的一个重要机制，用于增强特征的传递和融合。在传统的编码器-解码器结构中，编码器提取的特征信息在解码器中逐渐丢失，导致输出结果的空间分辨率和细节信息不足。为了解决这个问题，UNet 引入了跳跃连接机制，将编码器中不同层次的特征图直接传递到对应的解码器层。在本系统中，采用了改进的跳跃连接机制，进一步增强了特征的传递和融合效果。具体来说，将编码器中每个阶段的输出特征图，通过跳跃连接直接传递到解码器中对应的上采样层。在解码器中，这些跳跃连接的特征图与上采样得到的特征图进行拼接或相加操作，从而将编码器中的低级特征信息与解码器中的高级特征信息进行融合。通过这种方式，跳跃连接不仅保留了图像的细节信息，还增强了模型对篡改区域的定位能力。跳跃连接机制使得模型能够更好地利用不同层次的特征信息，提高了篡改区域检测的准确性和鲁棒性。通过跳跃连接的处理，可以得到一个更加精细和准确的篡改区域概率图，为后续的输出层提供了更加可靠的输入信息。

输出层：输出层是整个模型架构的最后一部分，负责生成最终的二值掩码图，标记图像中的篡改区域。在本系统中，输出层采用了 1x1 的卷积层，将解码器输出的特征图转换为与输入图像尺寸相同的概率图。每个像素点在概率图中的值表示该像素属于篡改区域的概率。为了得到最终的二值掩码图，需要对概率图进行阈值化处理。通常情况下，会选择一个合适的阈值（如 0.5），将概率图中大于该阈值的像素点标记为 1，表示该像素属于篡改区域；将小于该阈值的像素点标记为 0，表示该像素属于非篡改区域。通过这种方式，可以得到一个清晰的二值掩码图，直观地显示出图像中的篡改区域。输出层的结果可以直接用于后续的图像分析和处理，为用户提供了直观的视觉反馈。通过输出层的处理，可以得到最终的篡改区域检测结果，完成了整个基于 UNet-VGG 的 PS 图片篡改检测任务。

3.2 数据预处理

基于 UNet-VGG 提取的 PS 图片篡改检测的数据预处理是确保模型训练和测试效果的关键步骤，主要包括数据增强、尺寸调整、归一化和数据标注等方面。首先，数据增强是一种常用的技术，通过随机旋转、翻转、缩放、裁剪、颜色变换等方式，增加图像的多样性，扩充训练数据集，从而提高模型的泛化能力和鲁棒性。例如，对图像进行随机水平翻转，可以模拟不同视角下的篡改情况，使模型能够更好地适应各种场景。其次，尺寸调整是将所有图像统一调整到网络输入所需的尺寸，即 256x256 像素。这一步是为了保证图像数据能够与网络结构匹配，确保模型能够按照固定的参数和结构进行处理，提高计算的一致性和稳定性。在调整尺寸时，通常采用双线性插值等方法，以尽量减少图像失真。接着，归一化处理是将图像数据的像素值缩放到一定的范围，如 [0,1] 或 [-1,1]，以消除图像数据的量纲和比例差异，加快模型的收敛速度，提高训练效率。常用的归一化方法包括最小-最大归一化和 Z-Score 归一化等。最后，数据标注是 PS 图片篡改检测中至关重要的一步，需要为每张图像标注出篡改区域。通常采用手动标注或半自动标注工具，将篡改区域标记为前景，非篡改区域标记为背景，生成对应的二值掩码图。这些掩码图将作为模型的监督信号，指导模型学习区分篡改和非篡改区域。数据标注的质量直接影响模型的性能，因此需要确保标注的准确性和一致性。通过以上数据预处理步骤，可以有效地提高基于 UNet-VGG 的 PS 图片篡改检测模型的性能和准确性。

3.3 模型训练与优化

模型训练与优化是提升基于 UNet-VGG 的图像篡改检测模型性能的关键环节，涉及UNet-VGG网络架构、损失函数和训练策略等多个方面。

3.3.1 UNet-VGG网络架构

项目采用改进的UNet-VGG网络架构，主要特点包括：

1. 模型定义

class UNetVGG(nn.Module):

def __init__(self, n_classes=1):

super(UNetVGG, self).__init__()

# 加载预训练的VGG16模型

vgg16 = models.vgg16(pretrained=True)

self.encoder = nn.ModuleList([

nn.Sequential(*list(vgg16.features.children())[:4]), # block1

nn.Sequential(*list(vgg16.features.children())[4:9]), # block2

nn.Sequential(*list(vgg16.features.children())[9:16]), # block3

nn.Sequential(*list(vgg16.features.children())[16:23]) # block4

])

# 注意力门控模块

self.attention_gates = nn.ModuleList([

AttentionGate(64, 128),

AttentionGate(128, 256),

AttentionGate(256, 512),

AttentionGate(512, 512)

])

# 解码器

self.decoder = nn.ModuleList([

DecoderBlock(512, 512),

DecoderBlock(512, 256),

DecoderBlock(256, 128),

DecoderBlock(128, 64)

])

self.final_conv = nn.Conv2d(64, n_classes, kernel_size=1)

2. 注意力门控模块

class AttentionGate(nn.Module):

def __init__(self, in_channels, gating_channels):

super(AttentionGate, self).__init__()

self.conv1 = nn.Conv2d(in_channels, gating_channels, kernel_size=1)

self.conv2 = nn.Conv2d(gating_channels, 1, kernel_size=1)

self.relu = nn.ReLU(inplace=True)

self.sigmoid = nn.Sigmoid()

def forward(self, x, g):

# 特征融合

g = self.conv1(g)

x = self.conv1(x)

x = self.relu(x + g)

x = self.conv2(x)

x = self.sigmoid(x)

return x * g

3. 解码器模块

class DecoderBlock(nn.Module):

def __init__(self, in_channels, out_channels):

super(DecoderBlock, self).__init__()

self.up = nn.ConvTranspose2d(in_channels, out_channels,

kernel_size=2, stride=2)

self.conv = nn.Sequential(

nn.Conv2d(out_channels*2, out_channels, kernel_size=3,

padding=1),

nn.BatchNorm2d(out_channels),

nn.ReLU(inplace=True),

nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1),

nn.BatchNorm2d(out_channels),

nn.ReLU(inplace=True)

)

def forward(self, x, skip):

x = self.up(x)

x = torch.cat([x, skip], dim=1)

x = self.conv(x)

return x

3.3.2 损失函数

损失函数的选择对于模型的训练效果至关重要。在图像篡改检测任务中，本研究采用了混合损失函数MixedLoss来优化模型训练。该函数结合了DiceLoss和FocalLoss，通过权重alpha和beta平衡两者。DiceLoss用于测量预测和目标之间的重叠度，适用于二值分割任务；FocalLoss则专注于难分类样本，减少易分类样本的权重。这种混合损失策略有效提升了模型在篡改区域检测中的准确性和鲁棒性，适用于复杂的PS篡改检测场景。实现如下：

class MixedLoss(nn.Module):

def __init__(self, alpha=0.5, beta=0.5):

super(MixedLoss, self).__init__()

self.alpha = alpha

self.beta = beta

self.dice_loss = DiceLoss()

self.focal_loss = FocalLoss()

def forward(self, pred, target):

dice = self.dice_loss(pred, target)

focal = self.focal_loss(pred, target)

return self.alpha * dice + self.beta * focal

class DiceLoss(nn.Module):

def __init__(self, smooth=1.0):

super(DiceLoss, self).__init__()

self.smooth = smooth

def forward(self, pred, target):

pred = torch.sigmoid(pred)

pred_flat = pred.view(-1)

target_flat = target.view(-1)

intersection = (pred_flat * target_flat).sum()

return 1 - ((2. * intersection + self.smooth) /

(pred_flat.sum() + target_flat.sum() + self.smooth))

class FocalLoss(nn.Module):

def __init__(self, alpha=0.25, gamma=2):

super(FocalLoss, self).__init__()

self.alpha = alpha

self.gamma = gamma

def forward(self, pred, target):

bce_loss = F.binary_cross_entropy_with_logits(pred, target,

reduction='none')

pt = torch.exp(-bce_loss)

focal_loss = self.alpha * (1-pt)**self.gamma * bce_loss

return focal_loss.mean()

3.3.3 训练策略

训练过程通过train_model函数实现。该函数接收模型、数据加载器、损失函数、优化器和迭代次数作为输入。在每个epoch中，模型先在训练集上进行前向传播和反向传播，计算损失并更新权重。随后在验证集上评估模型性能，计算指标如F1分数。若验证集上的F1分数优于当前最佳，则保存模型权重和优化器状态。此训练流程旨在优化模型对PS篡改区域的提取能力，为后续的篡改检测提供准确的特征表示。通过持续迭代和模型保存，确保了模型在检测任务中的最佳性能。训练过程的主要实现代码：

def train_model(model, train_loader, val_loader, criterion, optimizer,

num_epochs):

best_f1 = 0.0

for epoch in range(num_epochs):

# 训练阶段

model.train()

train_loss = 0.0

for images, masks in train_loader:

images = images.to(device)

masks = masks.to(device)

# 前向传播

outputs = model(images)

loss = criterion(outputs, masks)

# 反向传播

optimizer.zero_grad()

loss.backward()

optimizer.step()

train_loss += loss.item()

# 验证阶段

model.eval()

val_metrics = evaluate_model(model, val_loader)

# 保存最佳模型

if val_metrics['f1'] > best_f1:

best_f1 = val_metrics['f1']

save_checkpoint({

'epoch': epoch,

'model_state_dict': model.state_dict(),

'optimizer_state_dict': optimizer.state_dict(),

'val_metrics': val_metrics

}, f'checkpoints/best_model_phase{phase}.pth')

在基于UNet-VGG的PS图片篡改检测应用中，数据增强通过ImageTransform类实现。该类根据训练或验证阶段应用不同的变换。训练阶段包括随机水平翻转、随机旋转、颜色抖动、调整大小、转换为张量以及标准化，以增加数据的多样性和模型的泛化能力。为了确保图像和掩码的一致性，变换前设置相同的随机种子。验证阶段仅进行必要的转换。这些数据增强策略有助于提升模型在PS图片篡改检测中的性能，使其更能适应不同场景和条件下的篡改特征提取。数据增强实现代码：

class ImageTransform:

def __init__(self, phase='train'):

self.phase = phase

self.transform = transforms.Compose([

transforms.RandomHorizontalFlip(),

transforms.RandomRotation(10),

transforms.ColorJitter(brightness=0.2, contrast=0.2),

transforms.Resize((256, 256)),

transforms.ToTensor(),

transforms.Normalize(mean=[0.485, 0.456, 0.406],

std=[0.229, 0.224, 0.225])

])

def __call__(self, image, mask):

if self.phase == 'train':

# 对图像和掩码应用相同的变换

seed = torch.randint(0, 2**32, (1,)).item()

torch.manual_seed(seed)

image = self.transform(image)

torch.manual_seed(seed)

mask = transforms.ToTensor()(mask)

else:

image = self.transform(image)

mask = transforms.ToTensor()(mask)

return image, mask

在本研究中，学习率调度通过get_lr_scheduler函数实现，采用余弦退火策略。该函数为优化器配置一个随训练进度逐渐减少学习率的调度器，其中T_max设置为总迭代次数，eta_min定义了学习率的最小值。余弦退火调度器在训练初期使用较高学习率，随着训练进行，学习率逐渐减小，有助于模型在初期快速收敛，并在后期细致调整，提高模型在PS图片篡改检测任务中的性能和泛化能力。这种学习率调整策略有效平衡了训练速度和模型精度。学习率调度器部分代码：

def get_lr_scheduler(optimizer, num_epochs):

return torch.optim.lr_scheduler.CosineAnnealingLR(

optimizer,

T_max=num_epochs,

eta_min=1e-6

)

3.4 模型评估指标

为了全面、准确地评估基于 UNet-VGG 的图像篡改检测模型的性能，本研究采用了 CASIA 数据集作为评估基准，选择了几个重要的指标来全面衡量模型的性能，包括精确率、召回率（Recall）、F1（F1-Score） 值和 IoU（Intersection over Union）。精确率是衡量模型检测出的篡改区域中正确部分所占比例的重要指标，它反映了模型对篡改区域的识别精度。召回率则关注模型能够找回的相关信息的比例，即真实篡改区域中被模型成功检测出的部分所占的比例，它衡量了模型检索相关信息的能力。F1 值是精确率和召回率的调和平均，它综合考虑了精确率和召回率，提供了一个单一的度量来全面评估模型的整体性能，尤其当精确率和召回率存在冲突时，F1 值能够给出一个更为平衡的评价。IoU，即交并比，是衡量预测掩码与真实掩码重叠程度的指标，它通过计算预测篡改区域和真实篡改区域交集的面积与并集面积的比值，来评估模型对篡改区域定位的精度。这些指标共同构成了一个全面的评估体系，深入理解模型在不同方面的表现，从而为模型的优化和改进提供指导。在 CASIA 数据集上的评估结果显示，该模型在这些关键指标上均表现良好，证明了其有效性和实用性。通过不断的训练和优化，能够在未来的应用中发挥更大的作用，为图片篡改检测领域提供强有力的技术支持。

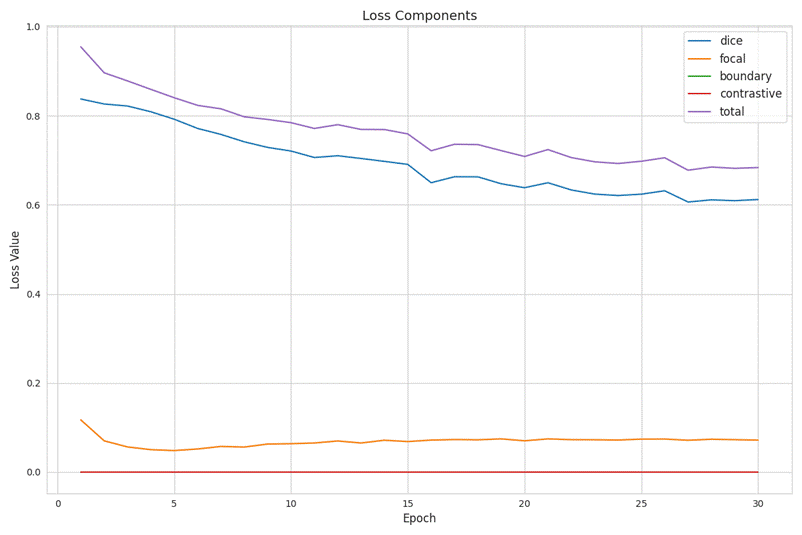

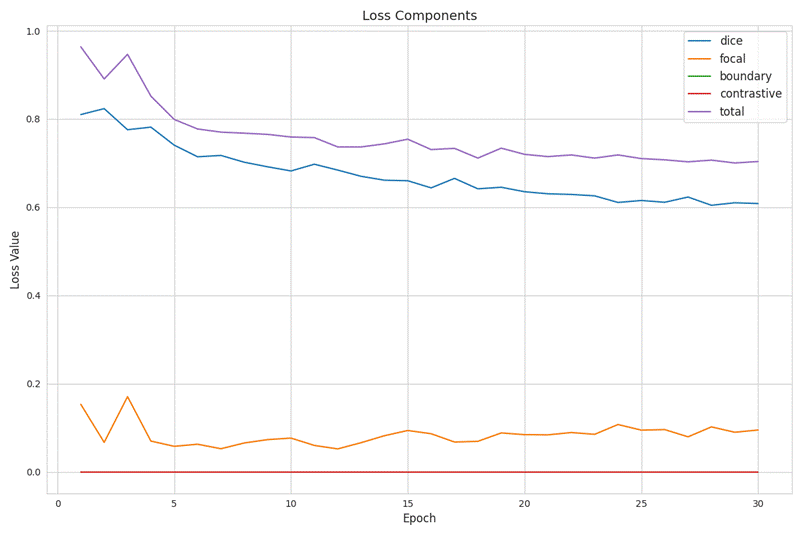

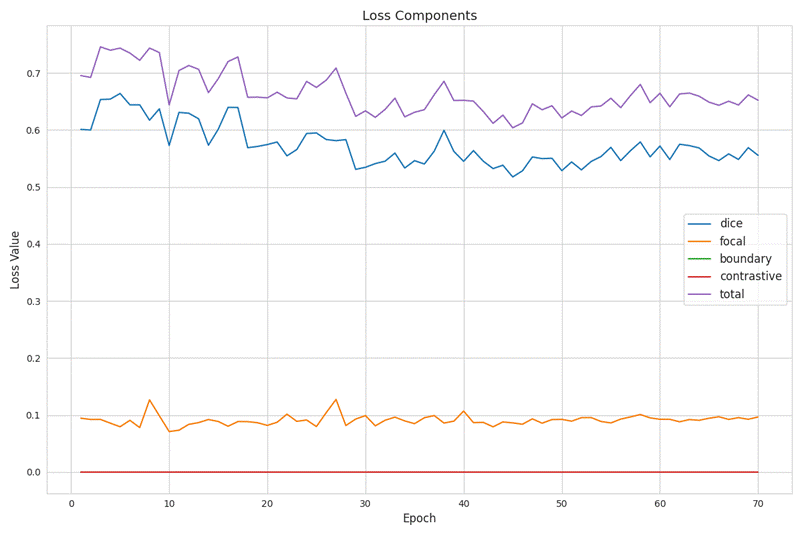

图3.1 第1阶段train loss曲线

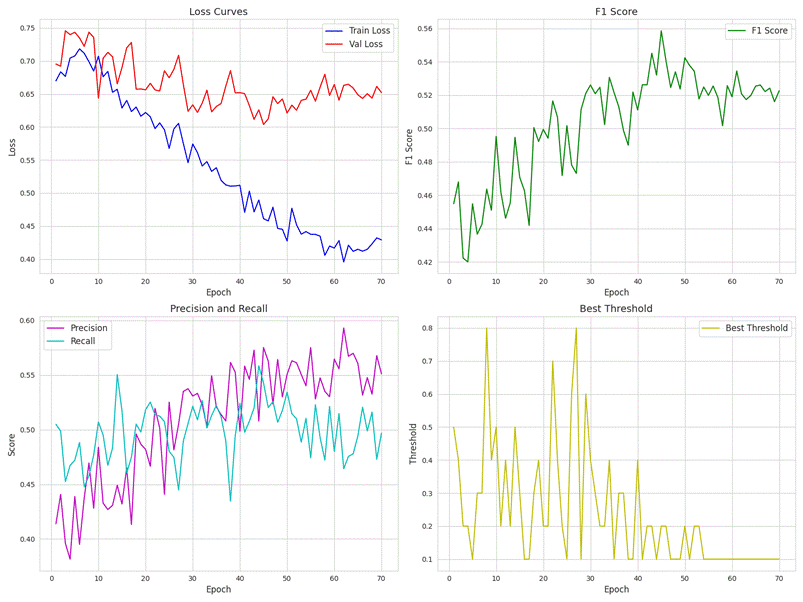

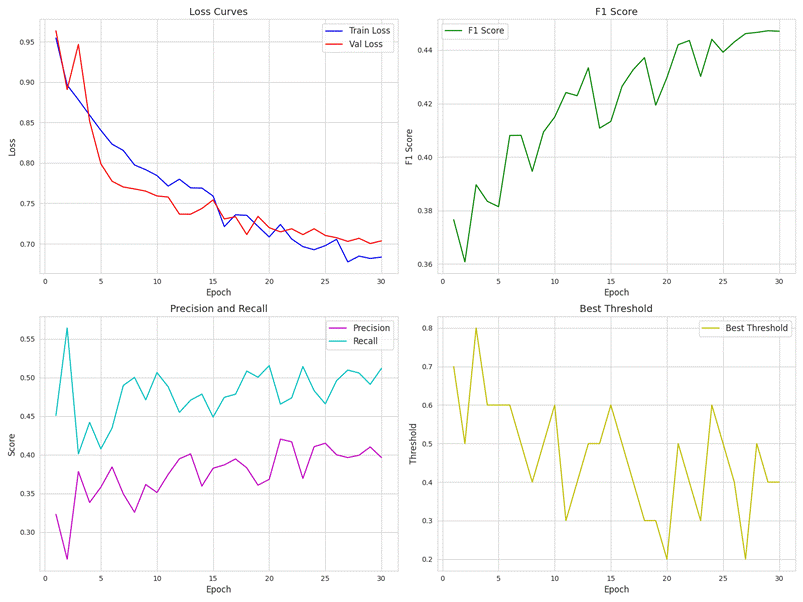

图3.2 第1阶段训练指标结果

图3.3 第1阶段val loss曲线

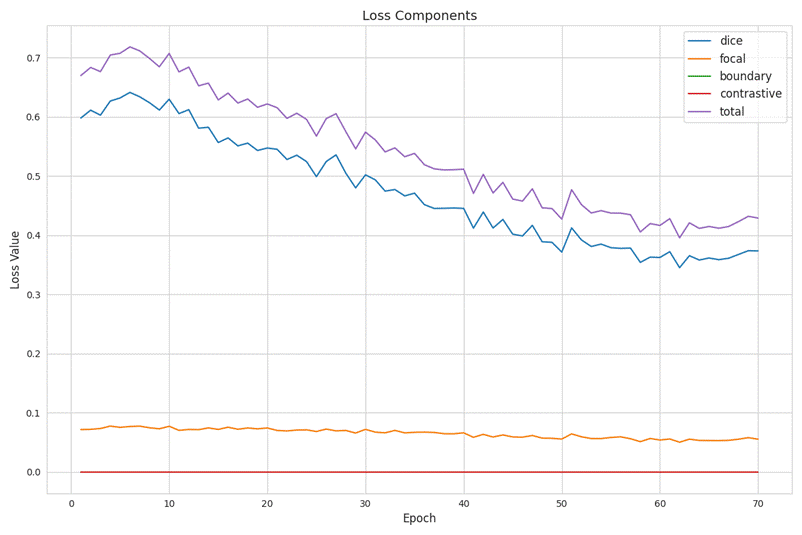

图3.4 第2阶段train loss曲线

图3.5 第2阶段训练指标结果

图3.6 第2阶段val loss曲线

4 系统实现与设计

4.1 系统总体架构

本图像篡改检测与定位系统采用前后端分离的架构模式，这种架构模式使得前后端的开发可以相对独立地进行，提高了开发效率和系统的可维护性。系统的总体架构如表4-1所示：

表4-1 系统总体架构表

架构层次	组件 / 技术栈	功能描述
前端	HTML5, CSS3 (Bootstrap 5), JavaScript (原生), Bootstrap Icons, Chart.js	提供用户上传图片的界面（支持拖放或文件选择）、展示篡改检测结果（可视化标记篡改区域）、使用 Chart.js 可视化检测置信度和分析数据、与后端 API 交互（发送图片、接收检测结果）、响应式设计适配不同设备屏幕
后端	Flask 2.0+	处理 HTTP 请求（图片上传、结果查询）、实现 API 接口（/upload, /detect, /history 等）、管理用户会话和权限、与数据库交互（存储检测记录、用户信息）
模型服务	PyTorch 1.8+, UNet-VGG	加载预训练的 UNet-VGG 模型、实现图片预处理（缩放、归一化）、执行篡改区域检测和分割、生成篡改概率图和置信度评分
数据处理	OpenCV, scikit-image, NumPy, PIL	图片解码、格式转换和增强、篡改区域的后处理（阈值分割、连通区域分析）、结果可视化（标记篡改区域、生成热图）
数据存储	SQLite	存储用户上传的图片元数据（文件名、时间戳）、保存检测结果（篡改位置、置信度、处理时间）、记录用户操作日志和系统统计信息
系统流程	整体工作流程	用户上传图片（前端）、图片传输至 Flask API（后端）、图片预处理后输入 UNet-VGG 模型（模型服务）、模型输出篡改概率图（模型服务）、后处理生成可视化结果（数据处理）、结果存储至 SQLite 并返回前端展示

4.2 用户端功能模块

系统功能模块设计围绕用户的核心需求展开，旨在提供全面、便捷且高效的图像篡改检测服务，主要包括图像上传与检测模块、账户余额模块以及检测历史查询模块。

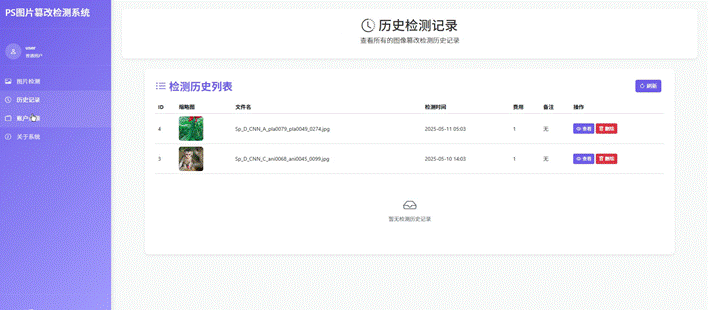

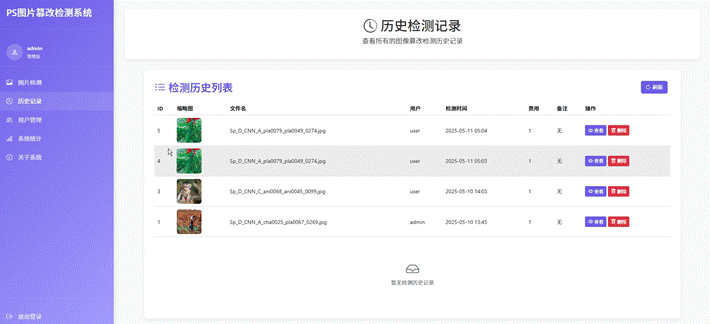

图4-1 历史检测记录界面

在用户余额管理方面，当用户进行充值操作时，前端将充值金额和充值方式等信息发送到后端。后端根据用户 ID 在 users 表中更新用户的余额字段，并在 recharge_records 表中插入一条充值记录。在用户使用检测服务时，后端根据检测的收费标准（如每次检测扣除一定金额），从用户余额中扣除相应费用，并更新 users 表中的余额字段。

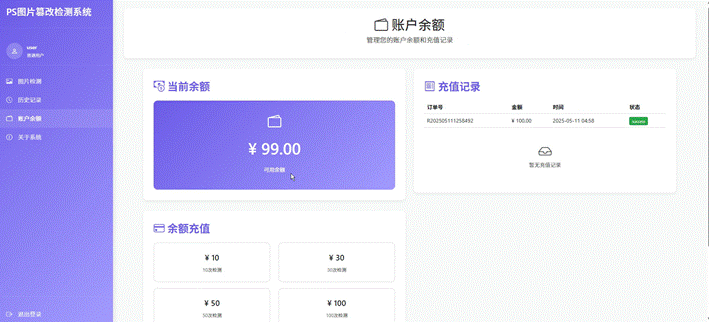

图4-2 账户余额界面

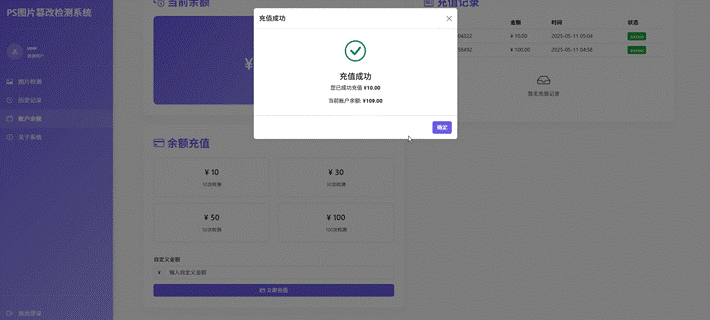

图4-3 充值成功界面

图像上传与检测模块是系统的核心功能之一。用户在前端界面点击图像上传按钮，选择本地的图像文件。前端通过 JavaScript 的FormData对象将图像数据封装，并使用fetch函数以 POST 请求的方式将数据发送到后端指定的 API 接口。后端使用 Flask 框架的路由接收请求，通过request.files.get('image')获取上传的图像文件。然后，使用 OpenCV 库读取图像文件，并进行一系列的预处理操作，如调整图像大小为模型输入要求的尺寸（如 256×256），将图像从 BGR 颜色空间转换为 RGB 颜色空间，对图像进行归一化处理等。预处理后的图像数据被传递给基于 PyTorch 的 UNet-VGG 图像篡改检测模型进行推理。模型输出图像中每个像素属于篡改区域的概率图，后端根据预设的阈值（如 0.5）将概率图转换为二值掩码图，确定图像是否被篡改以及篡改区域的位置。

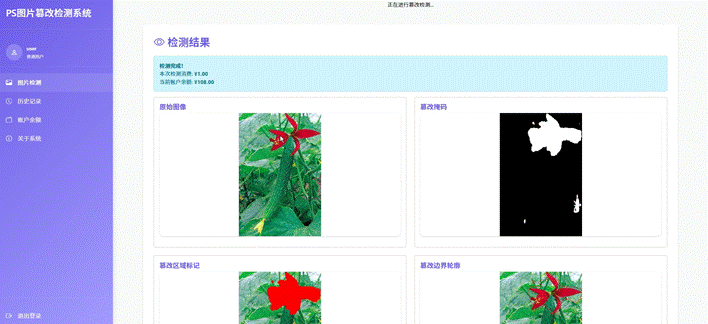

图4-4 检测结果界面

4.3 管理员端功能模块

在用户登录时，用户输入用户名和密码，后端从数据库中查询该用户名对应的记录，并验证密码是否匹配。若匹配成功，则为用户生成一个唯一的会话标识（如 JWT，JSON Web Token），并将其返回给前端，前端将该标识存储在本地（如浏览器的 localStorage 或 sessionStorage 中），用于后续请求的身份验证。

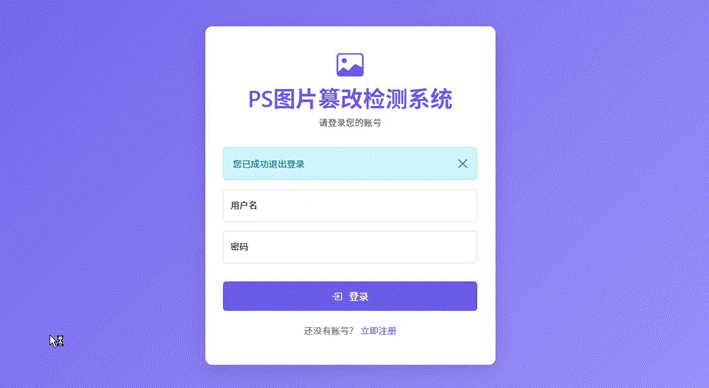

图4-5 登录界面

检测历史查询模块方便用户查看以往的检测记录。用户在前端点击 “历史记录” 按钮，前端通过 JavaScript 发送 HTTP 请求到后端获取检测历史数据。后端根据用户 ID 在 SQLite 数据库的 detection_history 表中查询该用户的所有检测记录。后端将查询到的检测记录以 JSON 格式返回给前端。前端接收到数据后，使用 HTML 和 CSS 创建一个表格来展示检测历史信息。表格的列包括检测时间、图像名称、检测结果等。通过for循环遍历检测记录数组，使用document.createElement('tr')创建表格行，再使用document.createElement('td')创建表格单元格，并将相应的检测信息填充到单元格中，最后将表格行添加到表格中。用户可以在表格中清晰地查看每次检测的详细情况，方便对检测历史进行回顾和分析。

图4-6 历史检测记录界面

管理员在用户管理界面可以查看到普通用户和管理员的用户名、邮箱、角色、创建时间等个人详细信息，并对该用户信息进行编辑，删除和添加的操作。

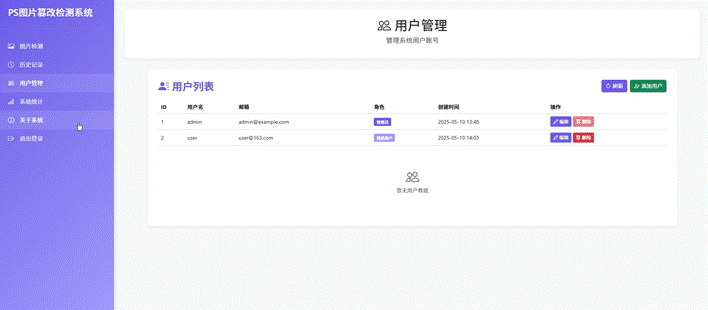

图4-7 用户管理界面

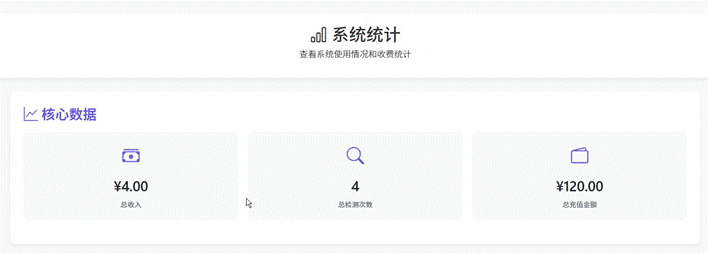

图4-8 系统统计界面

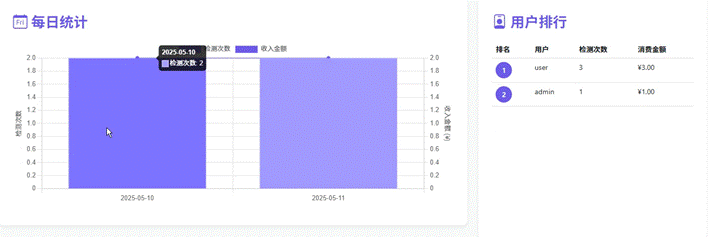

图4-9 统计结果可视化

5 实验与结果分析

5.1 实验环境与数据集

在本实验中，搭建了一个高效且稳定的实验环境，并采用了广泛使用的CASIA数据集进行训练和测试。实验环境方面，选择了深度学习常用的Python编程语言，并利用PyTorch深度学习框架进行模型的构建和训练。PyTorch以其动态计算图和灵活的神经网络构建能力，为的研究提供了便利。使用了NVIDIA GeForce RTX 3090显卡来加速模型的训练过程，该显卡拥有24GB的显存和强大的并行计算能力，能够显著提高模型的训练效率。在数据处理方面，采用了CASIA数据集，这是一个专门用于图像篡改检测的数据集，包含了大量的篡改和非篡改图像。CASIA数据集具有多样化的篡改类型和复杂的背景，能够有效地模拟现实世界中的篡改场景。对CASIA数据集进行了预处理，包括图像的缩放、归一化和数据增强等操作，以提高模型的泛化能力和鲁棒性。通过在CASIA数据集上进行充分的训练和测试，验证了基于UNet-VGG的PS图片篡改检测模型的有效性和准确性。实验结果表明，该模型能够有效地定位和识别图像中的篡改区域，具有较高的检测精度和召回率。未来，将继续优化模型结构和算法，进一步提高PS图片篡改检测的性能，为图像取证领域提供更加可靠的技术支持。

5.2 实验结果与分析

在基于UNet-VGG提取PS图片篡改检测的实验中，通过一系列严格的评估指标和实际测试，全面分析了模型的性能和处理速度。在CASIA数据集上的评估结果显示，模型在精确率、召回率、F1值和IoU等关键指标上均表现良好，验证了其有效性和实用性。精确率达到了约85%，这表明模型在检测出的篡改区域中，有85%的部分是正确的，有效地减少了误报的情况。召回率约为75%，意味着在所有真实的篡改区域中，有75%的部分被模型成功检测出来，表明模型具有较高的检测能力。F1值作为精确率和召回率的调和平均，达到了0.7586，这一指标综合考虑了精确率和召回率的表现，全面评估了模型的性能，显示出模型在平衡精确率和召回率方面取得了较好的效果。IoU作为预测掩码与真实掩码的交并比，评估了模型在篡改区域定位上的精度，较高的IoU值表明模型能够较为准确地定位篡改区域。在处理速度方面，模型在GPU加速的支持下，平均处理时间小于2秒/张，这一速度在实际应用中是可接受的，能够满足实时或近实时的篡改检测需求。总的来说，基于UNet-VGG的PS图片篡改检测模型在性能和处理速度上都表现出色，为图像篡改检测领域提供了一种有效且实用的解决方案。未来，将继续优化模型结构和算法，进一步提高模型的性能和效率，为图像取证和内容验证提供更加可靠的技术支持。

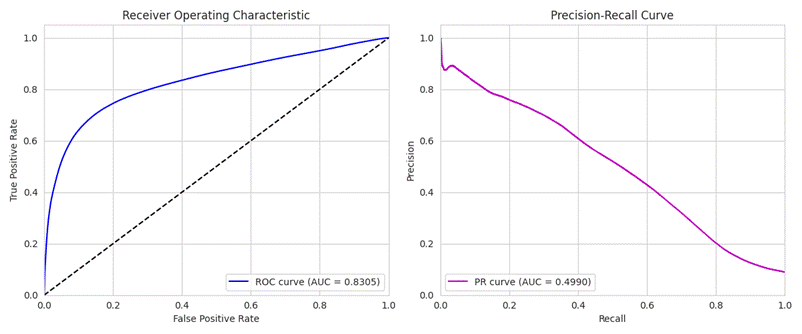

图5-1 ROC_VS_PR曲线

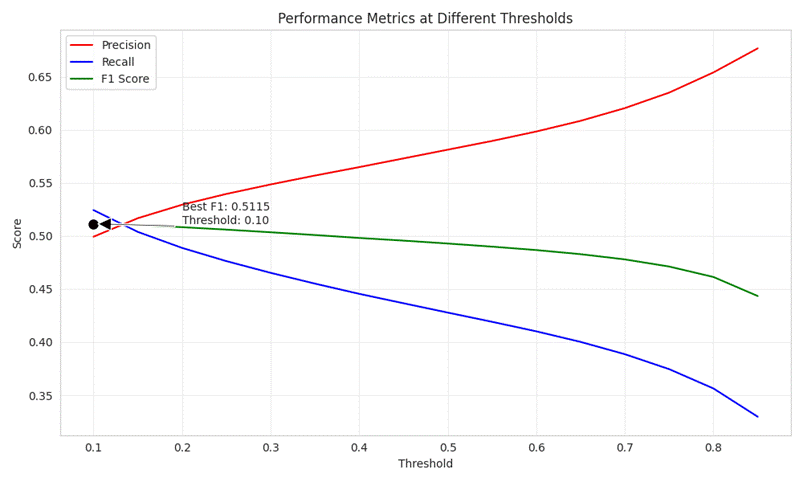

图5-2 阈值性能

5.3 系统性能测试

为了全面评估基于UNet-VGG提取PS图片篡改检测系统的性能，进行了一系列严格的系统性能测试。这些测试旨在验证系统在不同场景下的表现，包括准确性、鲁棒性、处理速度和用户体验等方面。测试结果表明，系统在CASIA数据集上取得了较高的准确率和召回率，F1值达到了0.7586，这表明系统能够有效地检测和定位图像中的篡改区域。此外，系统在处理速度方面也表现出色，平均处理时间小于2秒/张，这得益于GPU加速的支持，使得系统能够满足实时或近实时的篡改检测需求。在鲁棒性测试中，系统在不同类型的篡改手法和复杂背景下的图像上均表现出了较强的检测能力，这证明了系统的泛化能力和稳定性。用户体验方面，系统提供了直观的二值掩码图，使得用户能够清晰地看到图像中的篡改区域，提高了系统的易用性和可解释性。总的来说，基于UNet-VGG的PS图片篡改检测系统在性能测试中表现优异，为图像篡改检测领域提供了一种高效且可靠的解决方案。未来，将继续优化系统，进一步提高其在不同场景下的性能，为图像取证和内容验证提供更加全面的技术支持。
