时钟树配置

        时钟配置是一切的起源，为了更好地进行后续开发，我们需要从时钟开始进行理论梳理。本文梳理的信息是基于RH850/F1K系列，其中关于17603不支持的部分会尽量识别出来。

一、概念介绍

        1、时钟振荡器

        1. 主振荡器（MainOSC）

• 功能：生成主时钟 X。
• 外部依赖：需要外接一个晶体或陶瓷谐振器连接到引脚 X1 和 X2。
• 用途：作为PLL的参考时钟（即PLL会基于这个时钟倍频或分频生成更高频率的系统时钟）。
• ✅ 重要性：这是系统主时钟源，常用于高性能运行模式。

        2. 副振荡器（SubOSC）

• 功能：生成副时钟 XT，典型频率为 32.768 kHz。
• 外部依赖：需要外接一个32.768 kHz晶体连接到引脚 XT1 和 XT2。
• 用途：主要用于实时时钟（RTC）应用，如计时、闹钟、日历等。
• 特点：这个频率是标准的“秒脉冲”频率（2^15 Hz），便于分频得到1Hz信号。

17603为100pins的芯片，不支持SubOSC。

        3. 高速内部振荡器（HS IntOSC）

• 功能：生成时钟 RH，典型频率为 8 MHz。
• 特点：内部振荡器，无需外接元件。
• 用途：用于不需要高精度、但需要快速启动或中等性能的场景（如启动阶段、低功耗模式切换）。
• 优势：省去外部晶振，降低成本和PCB空间。

        4. 低速内部振荡器（LS IntOSC）

• 功能：生成时钟 RL，典型频率为 240 kHz。
• 特点：
  • 上电即自动启动。
  • 不可被关闭，始终运行。
• 用途：主要用于低功耗模式下的唤醒、看门狗定时器、低速外设等。
• 优势：保证系统在任何状态下都有基本时钟可用，提高可靠性。

        5. PLL（锁相环）

• 功能：生成高速操作时钟 —— CPLLOUT 和 PPLLOUT。
• 输入：通常以 MainOSC（X）为参考时钟。
• 输出：通过倍频产生更高频率的系统时钟（例如几十MHz到上百MHz），用于CPU和高速外设。
• ✅ 重要性：是系统性能的核心，决定CPU主频和高速外设（如USB、以太网、高速SPI等）能否正常工作。

总结表格（便于理解）

时钟源	频率（典型）	是否需外接元件	是否可关闭	主要用途	所在区域
MainOSC	可变（由晶振决定）	✅ 是（X1/X2）	✅ 可关	主时钟、PLL参考	AWO
SubOSC	32.768 kHz	✅ 是（XT1/XT2）	✅ 可关	实时时钟（RTC）	AWO
HS IntOSC	8 MHz	❌ 否	✅ 可关	中速运行、启动阶段	AWO
LS IntOSC	240 kHz	❌ 否	❌ 不可关	低功耗唤醒、看门狗	AWO
PLL	可变（倍频后）	✅ 依赖MainOSC	✅ 可关	高速系统时钟（CPU/外设）	ISO

        2、时钟系统中的命名规则

        SC中的Clocks configuration时钟树上的命名规则参照如下表格解读。

类型 命名格式 说明 时钟域 C_AWO_<name> / C_ISO_<name> 表示电源/时钟区域 域时钟信号 CKSCLK_A<name> / CKSCLK_I<name> 实际供给模块的时钟信号 时钟选择器 CKSC_A<name> / CKSC_I<name> 逻辑选择器（非寄存器） 时钟选择寄存器 CKSC_A<name>_S_CTL 选择时钟源的寄存器 时钟分频寄存器 CKSC_A<name>_D_CTL 设置分频系数的寄存

        3、时钟系统概览

        按照信号流向的顺序进行分析。

        1. 振荡输入

        RH850/F1K系列最多有2组外部振荡输入源，这是外部晶振输入的管脚，相对的我们可以在《工程创建》章节中的MCU/MPU窗口中去检索XT1、XT2来确认自己的芯片是否支持2组外部晶振。

17603不支持XT1、XT2外部晶振输入源，也是印证上文提到的，不支持SubOSC。

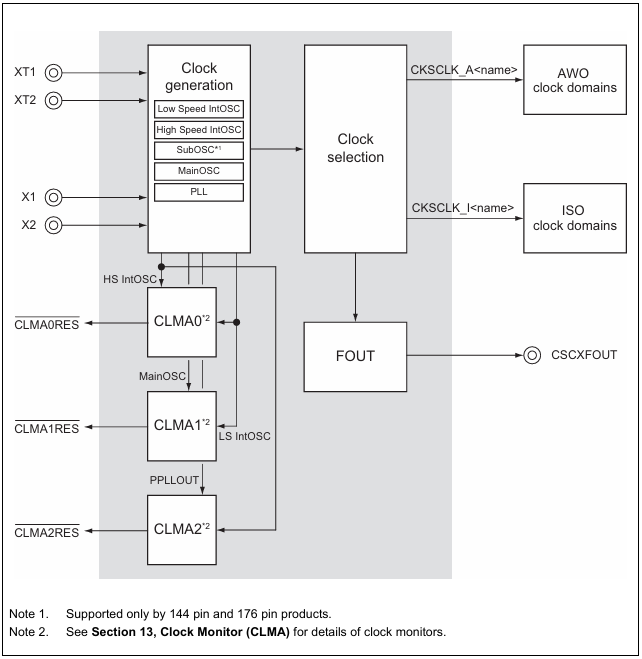

        2. 时钟生成(Clock Generation)

        根据具体项目的需求设计自行选择，本人暂时设想中，会使用外部晶振驱动MainOSC，再用LS intOSC来进行低功耗设计。

        3. 时钟输出域(Clock Selection)

        输出两条路径：

        CKSCLK_A → 供给 AWO clock domains（Always-On / Always Wake-up 域，如低功耗唤醒模块）；

        CKSCLK_I → 供给 ISO clock domains（Isolated 域，如安全隔离或独立运行模块）。

        4. 时钟监控器(CLMA)

        能够分别监控晶振生成的时钟的功能。(暂不介绍)

        5. 输出时钟模块(FOUT)

        接收来自Clock selection的时钟信号，通常是外部测试或者调试的输出测量管脚。(暂不介绍)

        4、Stand-by Controller

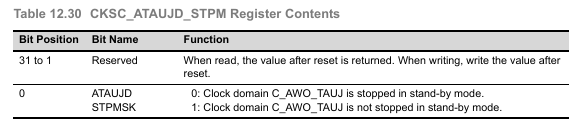

        每个可以设置Stop request in stand-by mode状态的时钟，都有一个专门的时钟寄存器用来设置STPMSK位，从而达到及时系统进入挂起状态，仍然能让时钟保持运行状态。

二、时钟树配置

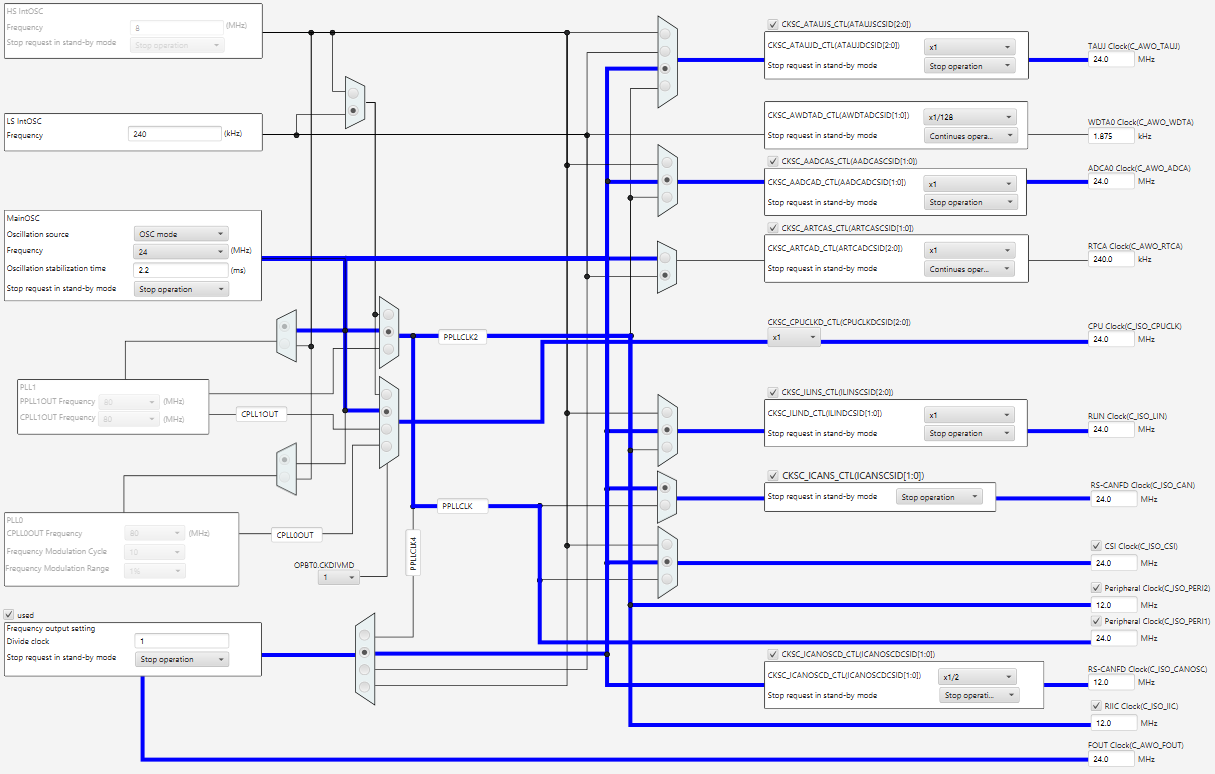

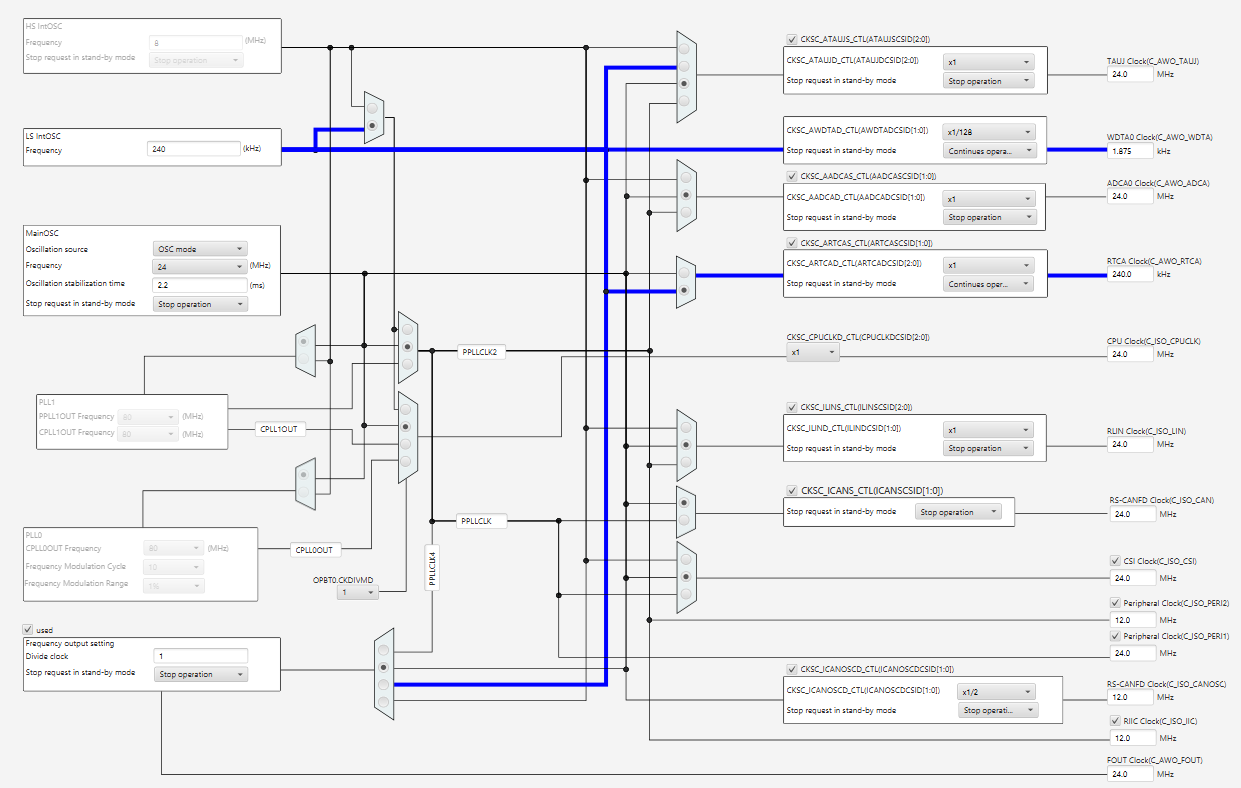

        1、一级时钟

        得益于低速内部时钟的特性（上电自启动、始终运行），其作为一级时钟是最自恰的设计，不仅可以支撑低功耗休眠唤醒、还能用来设计看门狗以及基于内部的RTC。

        将AWDT、ARTC挂载在LS时钟上，并且设置Stby模式下继续运行，保证系统的安全性和RTC的意义。

二、二级时钟

        由于本人的芯片外部带有晶振，所以可以选择MainOSC这个依赖外部晶振的高速时钟来作为二级时钟，这一级时钟承担了系统的主要指责。

        由于目前不知道后续要开发什么外设功能，所以暂时把所有的时钟线都开启，并且设置为stby模式下即停止运行，并且分频系数暂时不作调整。

        Oscillation source选择OSC mode即可，EXCLK是外部形成的时钟线。

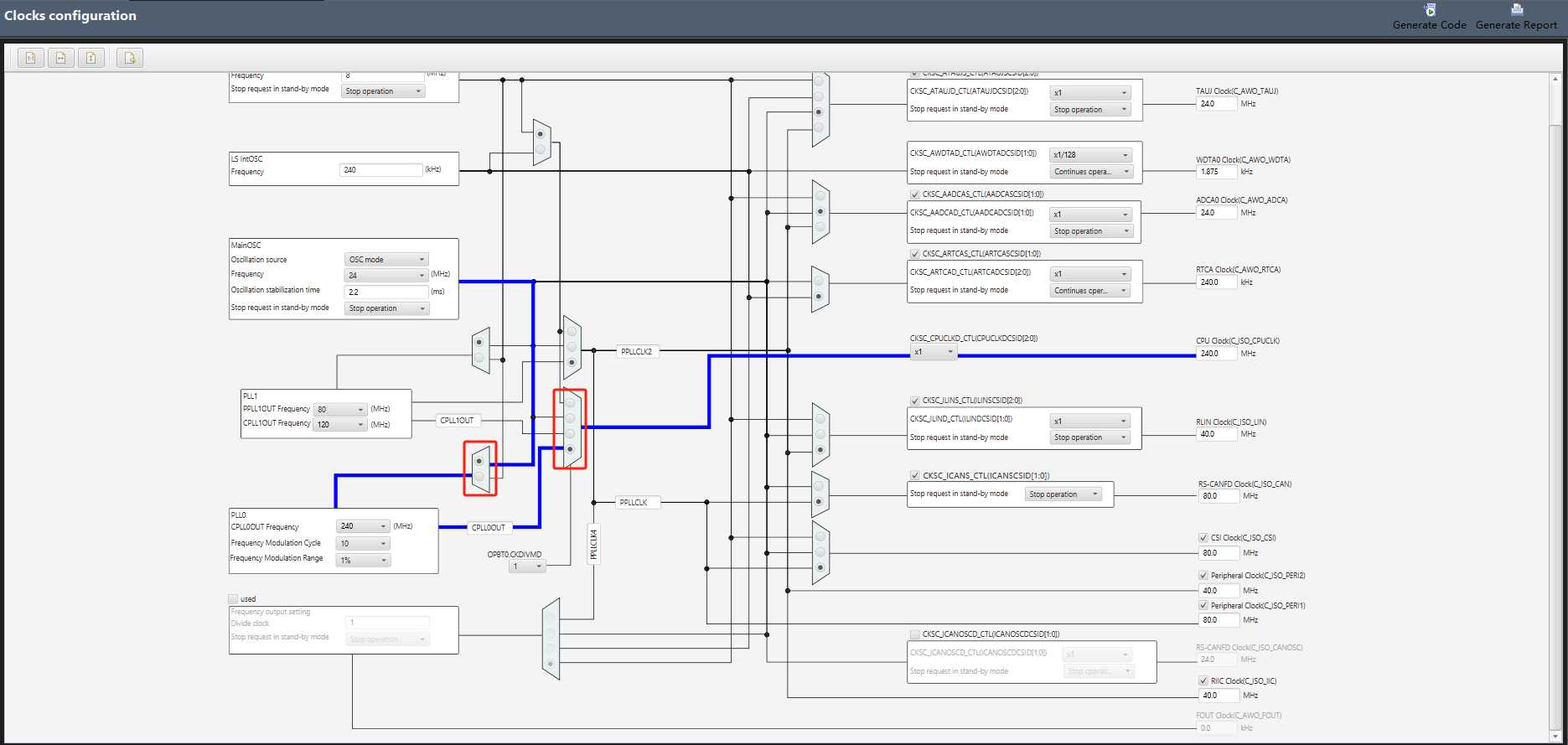

三、PLL0

        将CPU Clock挂载到PLL0上，然后将输出频率设置为240MHz，使CPU时钟频率为最大值(暂时如此)。

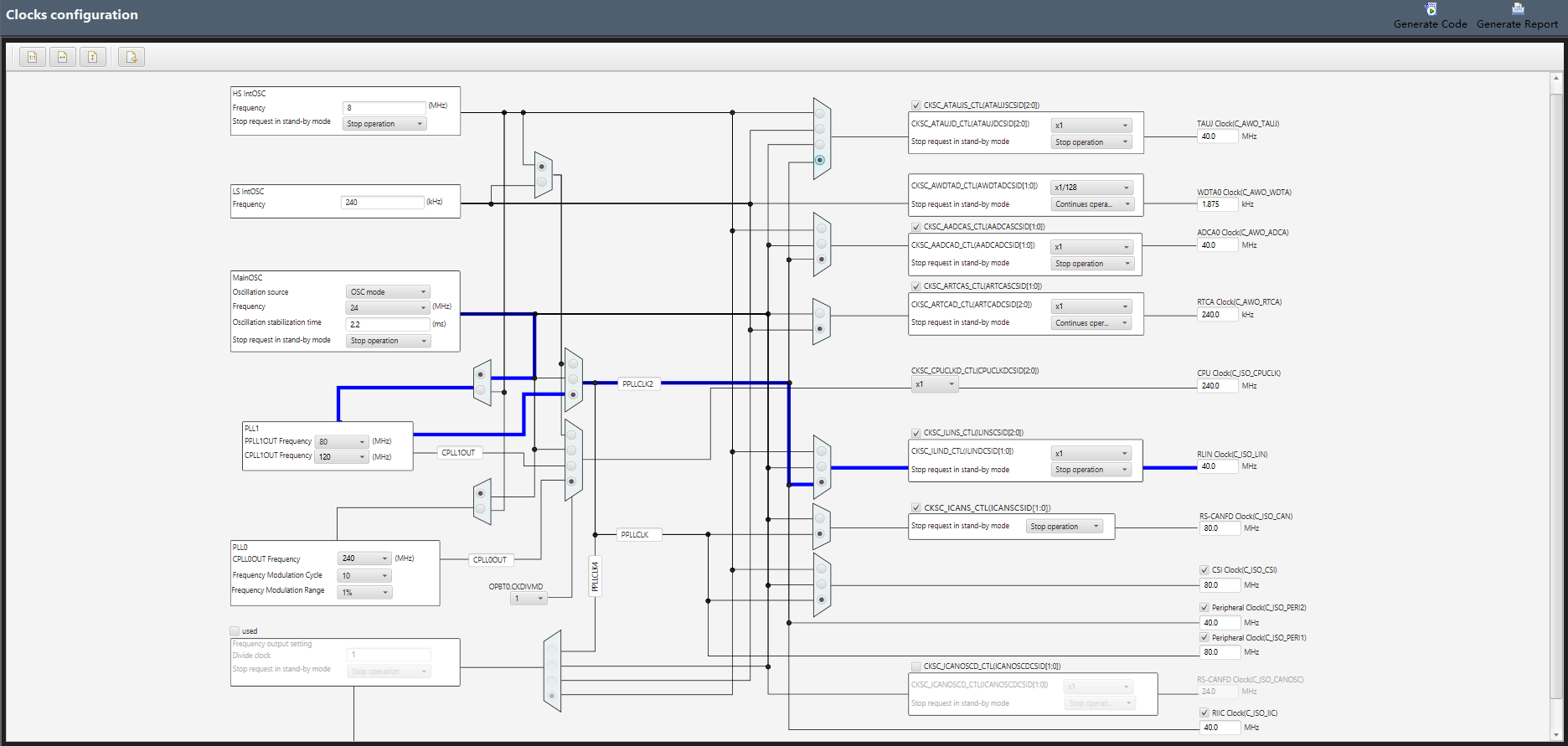

四、PLL1

       将其他standby模式下stop的时钟总线，通通挂载到PLL1上，并且将输出频率设置为80Mhz，使输出值为最大值(暂时如此)。

三、结语

        经过第一节的理论梳理，对时钟树的认知提升不少，顷刻间即完成了一个简单的时钟树配置。
