APA 多步垂直泊车 自动泊车Carsim与Matlab联合仿真 后期会继续迭代更新的版本 包含全局规划路径规划和MPC控制算法 购买后可以有参考模型，全部开源 1.Carsim场景及车辆配置文件 2.Simulink文件包含stateflow纵向逻辑控制 3.MPC横向控制算法文件 4.路径规划算法.m及全局规划方法

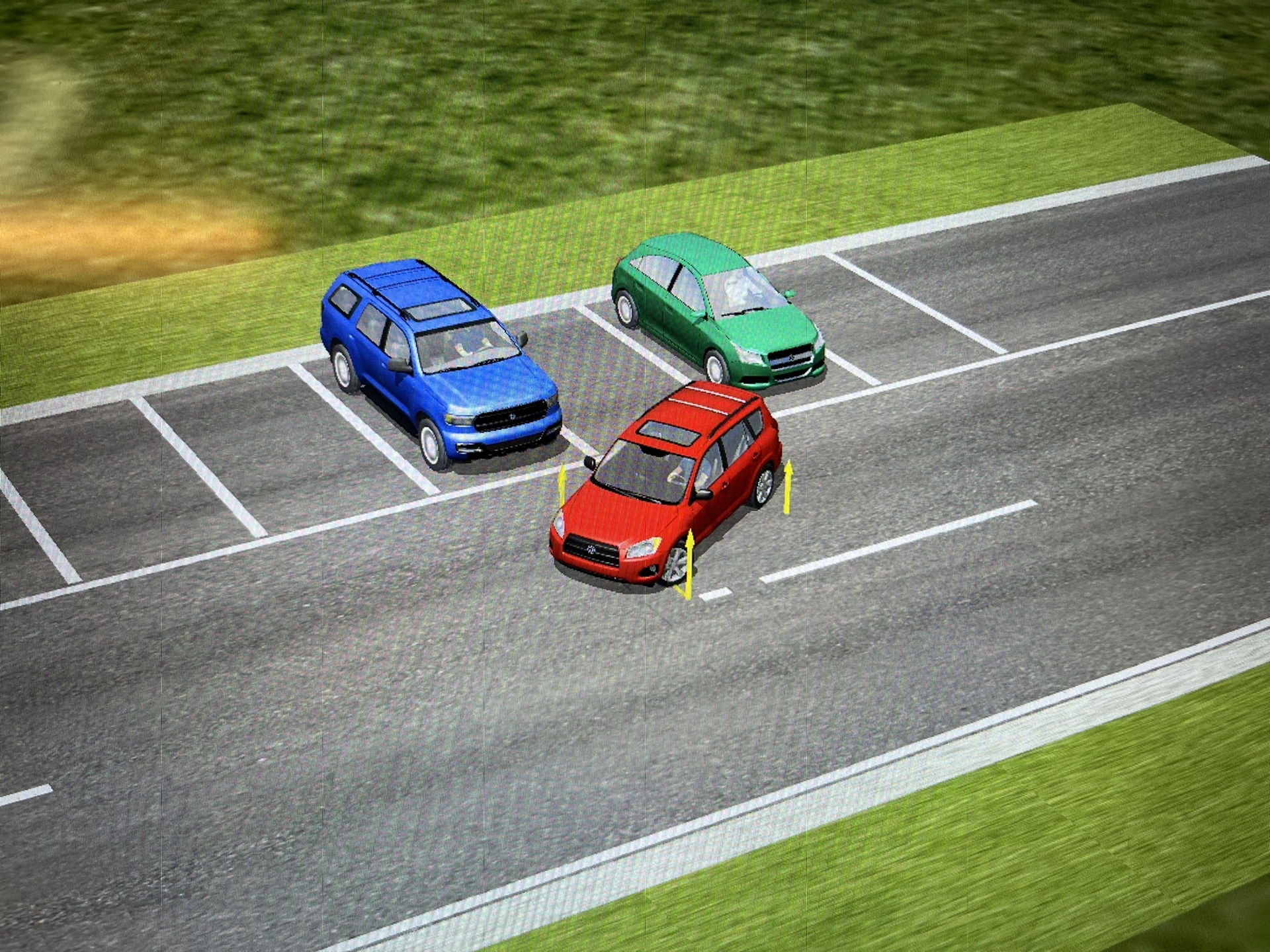

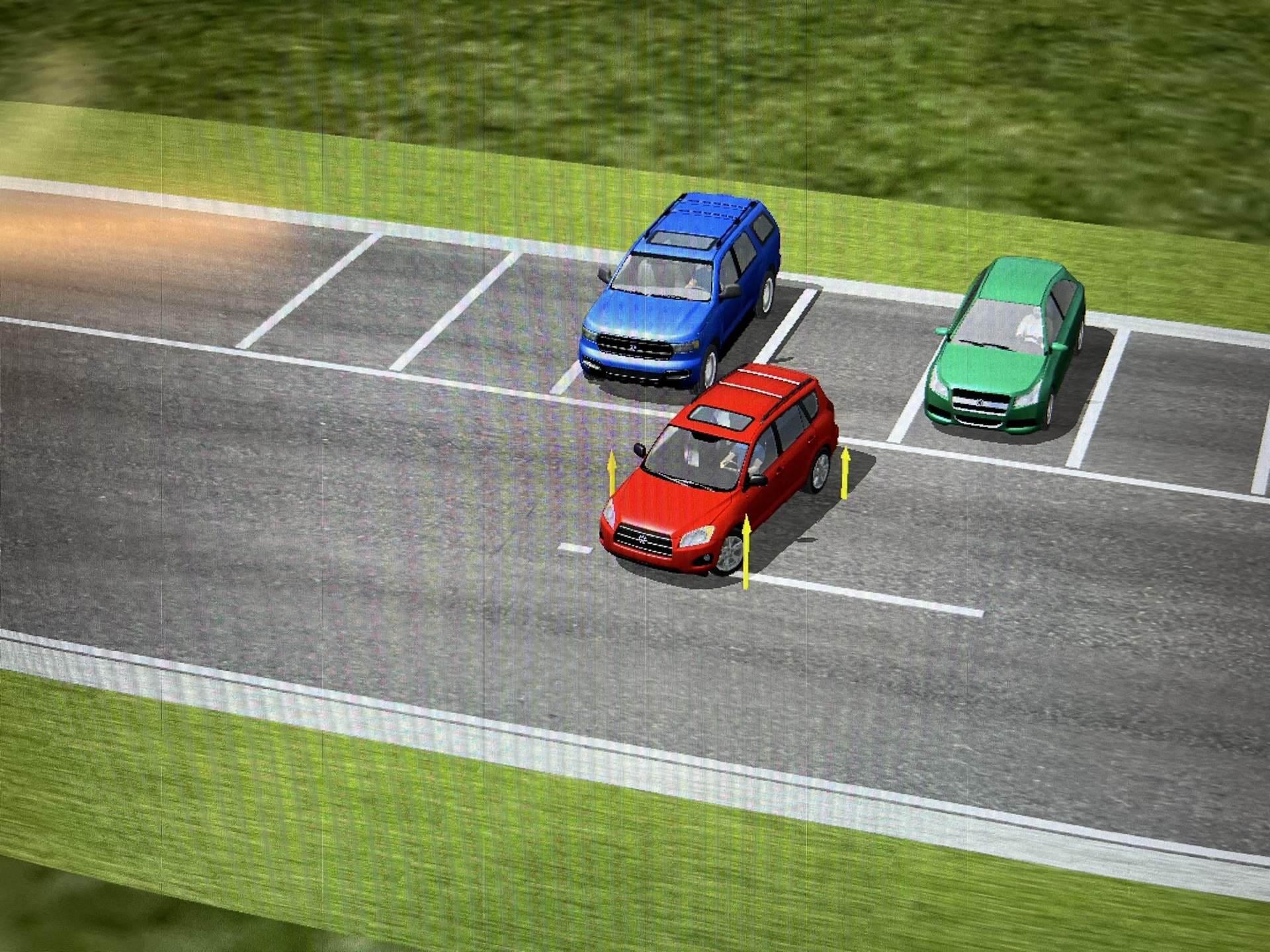

停车场里看到新手司机在垂直车位前反复揉方向倒车，是不是挺想帮一把？今天咱们聊聊怎么用Carsim和Matlab联手教汽车自己完成这个动作。这可不是简单的倒车入库，而是带全局路径规划和MPC控制的智能泊车系统，先看效果：Carsim里的车辆能在狭小空间里自主完成多步进退的垂直泊车，全程不需要人类接管方向盘。

Carsim场景配置有讲究

先得让仿真环境贴近真实场景。停车场宽度设置为标准车位的2.4倍，障碍物用红色方框标记特别醒目。车辆动力学参数配置里，方向盘转角延迟设置成0.15秒这个细节很关键——真实的EPS转向系统响应不可能瞬时完成。配置文件里这段转向系统参数直接影响后续控制算法的稳定性：

% Carsim车辆参数配置
Steering_Ratio = 16.5;  % 转向传动比
Max_Steer_Rate = 500;   % 转向速率(deg/s)
Steering_Lag = 0.15;    % 转向滞后时间

纵向控制玩转Stateflow

自动泊车的速度控制可不是简单的踩油门刹车。Stateflow里实现了多状态机协同：当车辆距离目标位置还剩1.2米时，状态机会从"Approaching"跳转到"PreciseAdjust"，此时车速限制从5km/h降到2km/h。有意思的是倒车档切换逻辑——当需要二次调整车位时，系统会自动切到前进挡拉出空间，这个判断条件用到了三次多项式计算剩余路径曲率：

if (PathCurvature > 0.3 && CurrentGear == REVERSE)
    switchToForward();
end

MPC横向控制暗藏玄机

横向控制算法里有个容易被忽视的坑：预测时域内的路径曲率变化必须考虑方向盘转角限制。我们在目标函数里加入了方向盘转角变化率的惩罚项，防止出现"画龙"现象。这段QP优化问题的权重系数调整了整整两周：

Q = diag([10, 1, 5]);   % 横向误差、航向角误差、方向盘转角权重
R = 0.1;                % 控制量变化率权重
for k = 1:N
    cost = cost + (Ey(k)*Q(1) + Epsi(k)*Q(2) + Delta(k)*Q(3))...
                + (dDelta(k)*R)^2;
end

路径规划里的几何魔法

垂直泊车最大的难点是初始位置可能在隔壁车位斜后方。Hybrid A*算法生成的参考路径会包含至少一次进退动作，路径点密度在转弯区域自动加密。特别设计的代价函数会惩罚那些需要多次换挡的路径方案：

function cost = calcCost(path)
    % 计算路径代价
    direction_changes = sum(diff(path(:,3)) ~= 0);
    curvature_cost = sum(abs(diff(path(:,4))));
    cost = 0.7*curvature_cost + 0.3*direction_changes;
end

这套系统最实用的地方在于所有模块都是即插即用的——把Carsim的车辆模型换成自家实车参数，Simulink里的MPC控制器可以直接部署到域控制器。最近在搞的全局路径规划版本已经能处理地下停车场的三维坡度，下次更新准备加入视觉SLAM融合定位。需要源码的老铁注意看文件里的TODO注释，有些接口还留着给自定义算法扩展呢。
