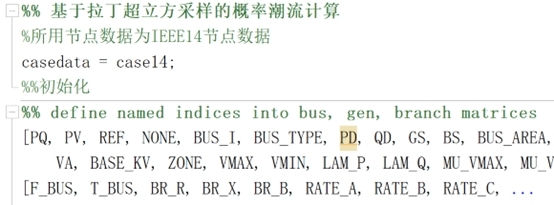

采用拉丁超立方采样的电力系统概率潮流计算 （自适应核密度估计，自适应带宽核密度估计） 拉丁超立方采样属于分层采样，是一种有效的用采样值反映随机变量的整体分布的方法。 其目的是要保证所有的采样区域都能够被采样点覆盖。 该方法分成以下两步：①采样。 对每个输入随机变量进行采样，确保随机分布区域能够被采样点完全覆盖。 ②排列。 改变各随机变量采样值的排列顺序，使相互独立的随机变量的采样值的相关性趋于最小。 利用MATLAB自带的拉丁超立方采样函数lhsnorm()实现功率采样。 程序的编写基于matpower程序包，此程序包主要进行各种潮流计算。 程序所使用的已知量参考文献，包括各节点的注入功率，1、2号节点发电机状态。 采样次数为400次，最后的结果为线路5-6的有功概率密度分布，和节点电压概率分布曲线。 这段程序主要是基于拉丁超立方采样的概率潮流计算。它使用了IEEE14节点数据，并通过概率分布生成了节点注入功率和发电机状态的随机数矩阵。然后，通过改变节点注入功率和发电机状态，进行潮流计算，并得到支路和节点的概率分布。 这段程序主要是基于拉丁超立方采样的概率潮流计算。它使用了IEEE14节点数据，并通过概率分布生成了节点注入功率和发电机状态的随机数矩阵。然后，通过改变节点注入功率和发电机状态，进行潮流计算，并得到支路和节点的概率分布。 程序的主要功能是进行概率潮流计算，用于分析电力系统中节点注入功率和发电机状态的随机变化对支路有功功率和节点电压的影响。它可以应用在电力系统运行和规划中，用于评估系统的可靠性和稳定性。 程序的主要思路如下： 1. 初始化相关变量和数据结构。 2. 生成节点注入功率的随机数矩阵，其中节点的有功无功注入服从正态分布，并进行拉丁超立方采样。 3. 计算生成离散随机变量的实际概率，并利用二项分布生成离散随机变量。 4. 生成发电机状态的随机变量。 5. 进行潮流计算，通过改变节点注入功率和发电机状态，得到支路有功功率和节点电压的概率分布。 6. 绘制支路和节点的概率密度曲线。 程序中还包含了一个子函数`change_temp`，用于改变节点的注入功率和发电机状态。它接收节点数据文件、节点注入功率和发电机状态作为输入，然后修改节点数据文件中的相关参数，并返回修改后的节点数据文件。 程序涉及到的知识点包括概率分布、拉丁超立方采样、二项分布、潮流计算和概率密度曲线绘制等。

在现代电力系统分析中，负荷与电源的不确定性显著影响系统运行状态，传统确定性潮流方法难以全面反映系统的实际行为。为此，概率潮流（Probabilistic Load Flow, PLF）成为评估系统在不确定性输入下性能表现的重要工具。本文深入剖析一套基于拉丁超立方采样（Latin Hypercube Sampling, LHS）实现的概率潮流计算框架，该框架以 IEEE 14 节点系统为案例，结合 MATLAB 环境与 MATPOWER 工具包，构建了一套高效、可复现的不确定性建模与潮流仿真流程。

一、整体架构概述

该系统由两个核心模块组成：

• 主控制与采样模块（CLHS.m）：负责生成负荷与电源的不确定性样本，调度潮流计算，并汇总结果用于统计分析。
• 场景构建辅助模块（change_temp.m）：动态修改电力系统模型中的节点注入功率与发电机状态，以适配每次蒙特卡洛仿真的输入场景。

整体流程遵循“采样 → 场景构建 → 确定性潮流求解 → 统计分析”的逻辑闭环，充分利用 LHS 的分层采样特性，以较少样本量高效覆盖输入变量的概率空间。

二、不确定性建模策略

1. 负荷建模：连续型正态分布随机变量

系统将多个负荷节点（如节点 2、3、4 等）的有功和无功功率建模为服从正态分布的连续随机变量。各节点均值取自 IEEE 14 节点标准数据，标准差按负荷水平的 5%–11% 设置，反映典型负荷波动特征。

关键实现采用 lhsnorm 函数——这是 LHS 与正态分布结合的专用采样器，可确保在 400 次抽样中，每个分位区间仅被采样一次，从而显著提升样本对整体分布的代表性，优于纯随机采样。

2. 节点 9 的离散型负荷：多状态建模

节点 9 被特别建模为离散型随机变量，具有五种可能的运行状态（对应五组固定的有功/无功值）。其状态概率分布为：

$$ P = [0.1,\ 0.15,\ 0.3,\ 0.25,\ 0.2] $$

为在 LHS 框架下生成符合该分布的离散样本，系统采用顺序二项抽样法（也称逆变换抽样的一种实现）：通过级联调用 binornd，按累积概率逐层判断状态归属。该方法虽非严格意义上的 LHS（因离散变量无法完美分层），但在大样本下仍能较好逼近目标分布。

3. 发电机状态建模：二元可用性

节点 1 和 2 的发电机被赋予运行/停运的二元状态，分别以 92% 和 91% 的可用率进行建模。通过 binornd(1, p) 生成伯努利随机变量，直观反映设备随机故障对系统的影响。

三、场景生成与潮流耦合机制

每次仿真迭代中，系统调用 change_temp 函数动态构建一个“临时电力网络模型”：

• 将当前样本对应的有功/无功注入值写入 bus 矩阵的 PD 和 QD 字段；
• 根据发电机状态更新 gen 矩阵中的 GEN_STATUS 字段（1 表示在线，0 表示退出）；
• 返回修改后的完整 mpc 结构体，供 MATPOWER 的 runpf 函数执行确定性潮流计算。

此设计解耦了“不确定性建模”与“潮流求解”，使系统具备良好的扩展性——未来可轻松替换为其他求解器或引入更多随机元件（如风电、光伏）。

四、结果后处理与可视化

完成 400 次潮流仿真后，系统提取两类关键输出：

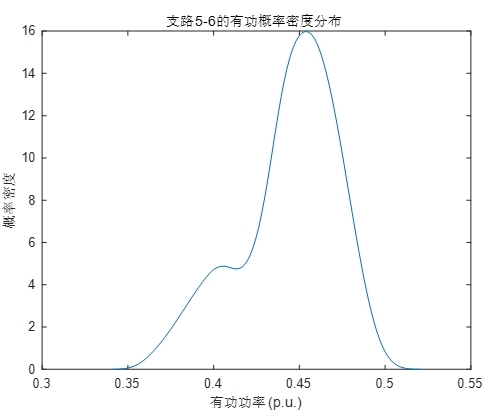

• 支路有功功率：如支路 5-6（对应 branch(:,14)）的潮流分布；
• 节点电压幅值：如节点 14 的电压波动情况。

通过 ksdensity 函数进行核密度估计（Kernel Density Estimation, KDE），绘制平滑的概率密度曲线，直观展示系统状态变量在不确定性扰动下的统计特性。这种非参数化方法避免了对输出分布形式的先验假设，更真实反映复杂非线性系统的行为。

五、技术优势与应用价值

本框架的核心优势在于：

• 采样效率高：LHS 相比传统蒙特卡洛方法，在相同样本量下提供更低的估计方差；
• 建模灵活：支持连续、离散、二元等多种随机变量类型；
• 工程可解释性强：输出为直观的概率密度图，便于运行人员评估风险（如电压越限概率、线路过载风险）。

该方法适用于含高比例可再生能源、分布式电源或负荷不确定性强的现代电网规划与运行评估，为鲁棒调度、备用容量配置及风险预警提供量化依据。

**注**：本实现依赖 MATPOWER 的标准数据结构及潮流求解器，确保了计算结果的准确性与工业适用性。未来可进一步集成重要性采样、代理模型加速等技术，提升大规模系统下的计算效率。
