DC-DC同步车充芯片方案：12v 24v降压5v 4.2v/3.5A降压芯片AH8332G这款芯片确实在宽压输入和同步整流效率上有突出表现，很适合车充场景的高可靠性需求。

AH8332G是一款高效、高集成度的同步降压转换器芯片，专为电源管理应用设计，尤其适用于车载环境。‌

二、AH8332G参数‌特性：‌

1‌、宽输入电压范围‌：支持4.5V至36V输入，能兼容12V或24V车载电源系统，并应对电压波动。‌

2、高效率与低功耗‌：采用同步整流技术，转换效率可达95%以上，满载时温升较低，减少散热设计压力。‌

3、集成保护功能‌：内置过流保护（OCP）、过温保护（OTP）、短路保护（SCP）和欠压锁定（UVLO），确保系统安全。‌

4、输出调节与稳定性‌：输出电压可调（部分型号支持3V-12V范围），负载阶跃响应快速，输出纹波小。‌

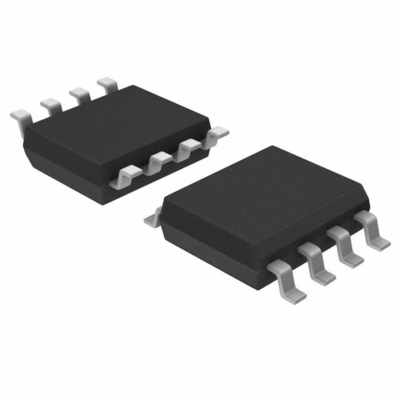

5、封装与可靠性‌：采用ESOP-8或SOP-8封装，集成度高，适合空间受限的设计；工作温度范围宽（如-30℃至+85℃），MTBF超过50,000小时。‌

多重保护机制

3. 快充协议兼容性

内置QC2.0/QC3.0识别电路，可搭配AM312BX握手芯片实现5V/3A、9V/2A、12V/1.5A多档位输出

支持苹果iPhone PD快充（需外接PD协议IC）

三‌、典型应用：‌

1、车载充电器（如24V转5V为手机、平板供电）。‌

2、工业设备、便携式电子设备（如行车记录仪、传感器）的电源管理。‌

3、多路输出设计：可通过并联实现双USB-A或USB-C PD输出。‌

四‌、PCB布局设计注意事项‌

1、PCB布局需优化大电流路径，减少噪声干扰。‌

2、外部元件选择需匹配芯片参数，以确保稳定工作。‌

3、功率路径（输入→电感→输出）短而粗，减少寄生电感

4、反馈电阻靠近FB引脚，避免噪声耦合

DC-DC同步车充芯片方案：12v 24v降压5v 4.2v/3.5A降压芯片AH8332G在车载电子、工业控制等领域应用广泛，其高效率和可靠性降低了系统设计复杂度

📊 典型车充电路设计（12V/24V转5V/3.5A）

输入：12V/24V (车载点烟器)
├─ 输入防护：10Ω限流电阻 + SMBJ36A TVS管（吸收浪涌）
├─ AH8332G核心电路：
│  ├─ VIN引脚 → 47μF/50V电解电容（输入滤波）
│  ├─ LX引脚 → 2.2μH/6A功率电感（顺络RM5尺寸）
│  ├─ FB引脚 → 分压电阻R1=2.5kΩ，R2=1kΩ（固定5V输出）
│  └─ GND引脚 → 大面积覆铜散热（≥100mm²）
└─ 输出：5V/3.5A → 220μF/10V固态电容（输出纹波≤30mV）

目前AH8332G已在小米车载充电器Pro、倍思24V卡车充方案中批量应用，通过AEC-Q100 Grade2车规认证，可靠性有保障。如果需要具体的BOM清单或PCB参考设计，可以告诉我你的输出电流需求，我可以提供更详细的参数配置。
