UPS进出线载流量要求较大，电缆选用不合理，会造成电缆使用量的增加，且对成本影响较大。

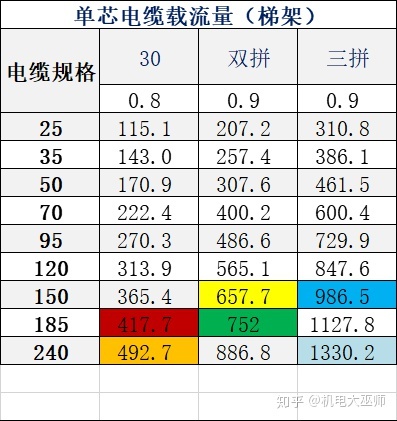

单芯电缆梯架单层敷设时电缆载流量表：
1、UPS间按空调设计温度30度考虑
2、多拼电缆取系数0.9

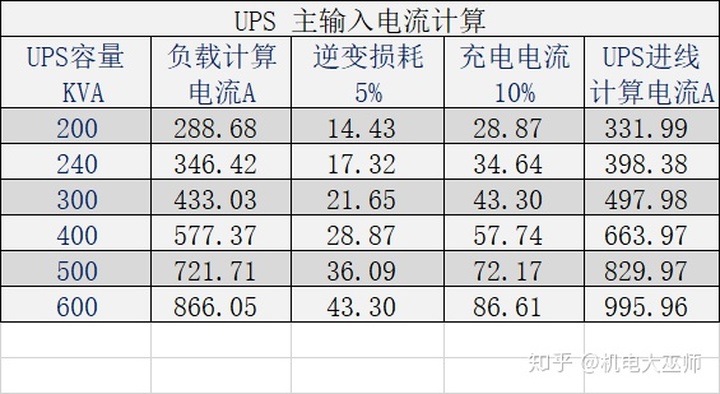

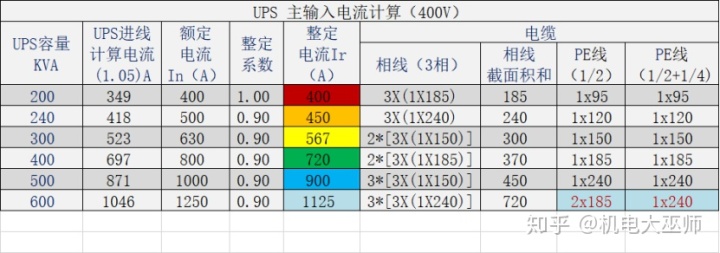

UPS主输入电流计算
1、UPS输入计算电压因靠近变压器出线端，电压值应按400V计算；
2、需要考虑整流、逆变等损耗所需要的电流；
3、需考虑电池的充电电流。
【充电电流按浮充充电电流计算】

4、由于UPS允许长期过载5%，故保护断路器过载电流整定时需要大于1.05倍变压器计算电流；
5、UPS输入断路器整定电流约为UPS容量的2倍；
6、PE线按240~800mm2之间按不小于200mm2考虑可降低PE线成本。
关于PE线选择可参考此文：保护导体PE线截面积该怎么选？

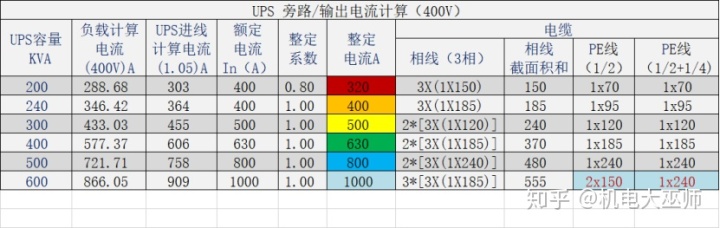

UPS旁路输入电流计算
1、电压值按400V计算；
2、不考虑UPS自身的效率损耗；
3、不考虑电池充电电流；
4、整定电流值比主输入降低一级。

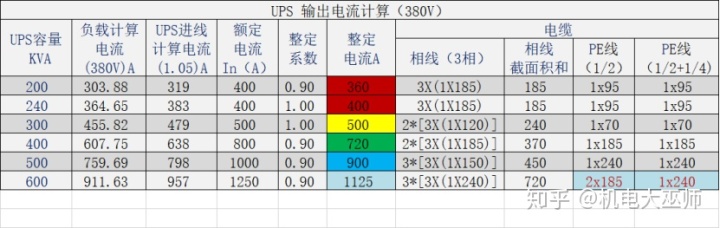

UPS输出电流计算
1、根据需要输出电压可设置为380V或400V等，
2、若为400V其整定值同旁路输入计算电流整定值；
3、若为380V其整定电流同主输入计算电流整定值。

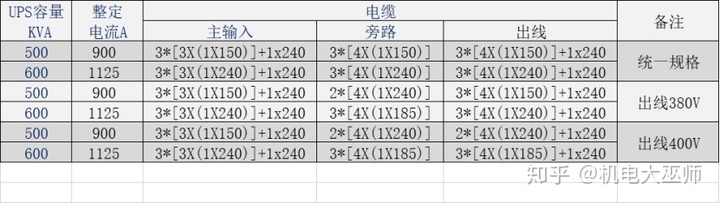

UPS输入输出电缆设计
1、UPS主输入和旁路可共用N线和PE线；
【下表主输入设置了PE线，旁路设置了N线】
2、为设计简化，主输入和旁路及输出可统一按主输入整定保护电流值和设置电缆；
3、PE线仅考虑一根240电缆即可。
