   个人还是专注技术方面，最近学习了PCIe接口。记录下自学的内容，请各位专家指正：

   PCIe（Peripheral Component Interconnect Express）是一种计算机总线标准，用于连接计算机内部的各种硬件设备，如图形卡、扩展卡、存储设备等等。它是1992年Intel发布的PCI总线的一种进化形式，现在基本是服务器里使用最广泛的总线协议之一了。

1. 早期奠基（2001 - 2003 年）

       2001 年 PCI协会PCI-SIG 召集英特尔、AMD 等厂商筹备 PCIe 标准，以解决 PCI 总线的带宽瓶颈问题。2003 年 PCIe 1.0 发布，采用串行点对点架构，摒弃传统共享总线模式，每通道速率达 2.5GT/s，搭配 8b/10b 编码，同时支持热插拔与灵活通道配置，开启了总线传输的新架构。

2. 稳步迭代（2006 - 2014 年）

       2006 年 PCIe 2.0 推出，将速率提升至 5GT/s，带宽翻倍且保持向后兼容，优化了电源管理。2010 年 PCIe 3.0 实现关键突破，速率达 8GT/s，改用 128b/130b 编码，把带宽开销从 20% 降至 1.5%；2014 年的 3.1 版本进一步优化电源管理和性能，未改变核心传输能力。

3. 高速普及（2017 - 2019 年）

       2017 年 PCIe 4.0 发布，速率翻倍至 16GT/s，适配高速 SSD 和显卡。因英特尔平台支持滞后，其直至 2021 年才进入主流应用。2019 年 PCIe 5.0 推出，速率达 32GT/s，新增均衡旁路模式，可满足数据中心 400G 以太网和 AI 计算的带宽需求。

4. 技术跃迁（2022 - 2025 年）

      2022 年 PCIe 6.0 采用 PAM4 信号和 FLIT 编码，速率达 64GT/s，还加入前向纠错技术保障传输稳定。2025 年 6 月 PCIe 7.0 规范正式官宣，速率飙升至 128GT/s，满配 x16 链路双向总带宽接近 484GB/s，通过优化符号速率等，适配 AI、自动驾驶等极致带宽场景。

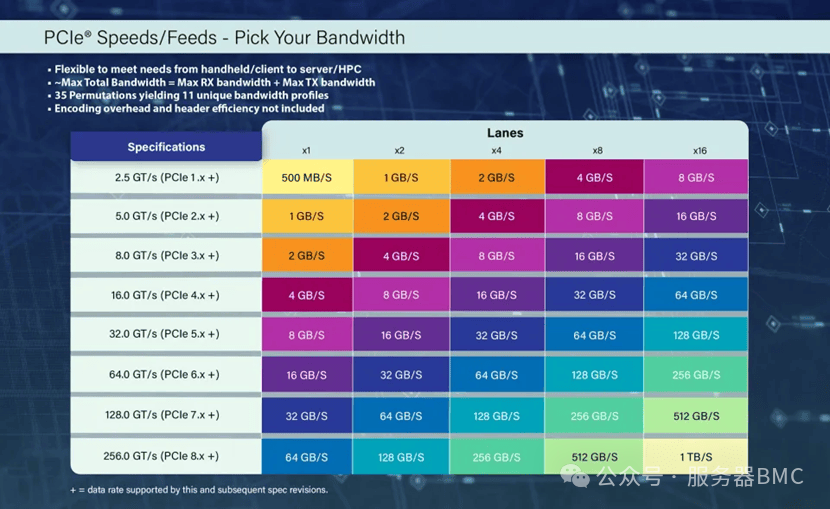

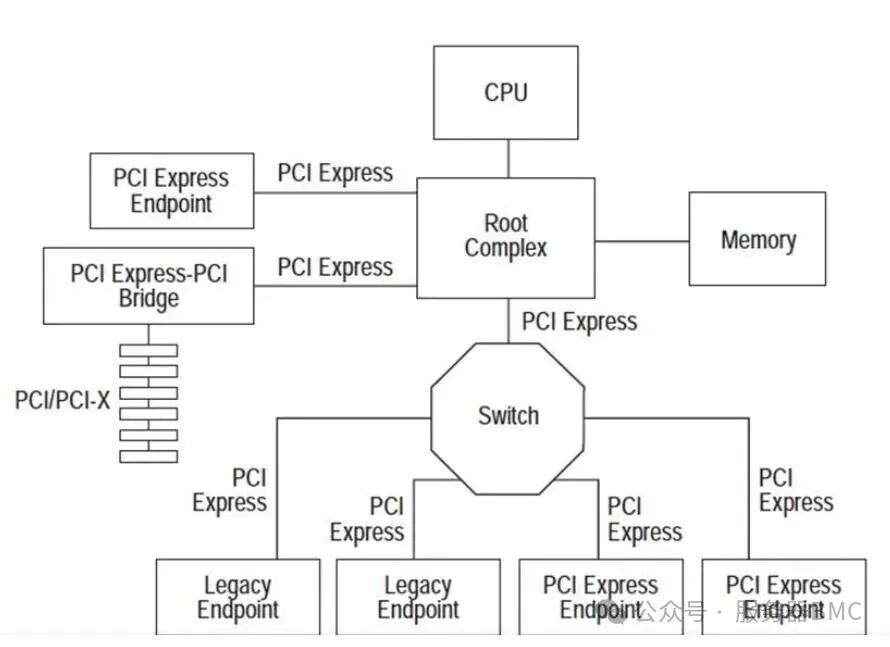

   一个PCIe Fabric由点对点的Link组成，用于连接一组组件。下图展示了一个例子PCIe Fabric的拓扑结构。这个图展示了一个单一的PCIe Fabric实例，也称为层次结构，由一个根复杂器（Root Complex）、多个端点（I/O设备）、一个交换机和一个PCIe到PCI/PCI-X桥接器组成，它们通过PCIe Link相互连接。

• RC（Root Complex ，根复合体)：系统的核心和管理器；PCIe 架构的核心枢纽，连接 CPU、内存与 PCIe 链路；负责将 CPU 的请求转换为 PCIe 事务，管理所有 PCIe 设备的配置空间，是 CPU 与外设通信的桥梁。

• Switch (交换器)：扩展连接的核心组件；扩展 PCIe 链路端口的设备，拥有上游端口（连接根联合体 / 上级设备）和多个下游端口（连接外设 / 下级设备），实现多设备的并行互联与数据包路由。

• EP(Endpoint，端点设备)：功能的最终实现者；如各类 PCIe 外设（如显卡、SSD、网卡等），是 PCIe 总线的数据收发终端，可发起 / 响应数据请求，完成特定功能（如数据存储、网络通信）。

• Bridge (桥接器)：与其它总线协议的转换器；实现 PCIe 总线与传统 PCI/PCI-X 总线的协议转换，让老旧的 PCI/PCI-X 设备能接入 PCIe 系统，保障兼容性。

      作为服务器中的关键芯片之一——BMC，肯定要包含PCIe接口。当前用途最多的是PCIe EP接口，主要是用于图形显示，这里可以简单把BMC当作一个小显卡理解，方便服务器不用再单独配置显卡芯片。主机端CPU通过PCIe接口提供OS的图形显示数据（所以这里需要OS驱动，否则无法实现高分辨率图形显示）。在BMC芯片内部，PCIe EP接口后面是Graphic模块，用于处理PCIe过来的视频数据。如果芯片内部进一步处理，就是KVM功能了，实现远程可视化运维。不过也不是所有的场景都需要图形显示，例如交换机、边缘服务器等，PCIe接口就省略了，就是中国台湾公司AST2x20之类的。

    除了显示功能，此BMC的PCIe EP还有其他功能（Function）——高速数据传输，如MCTP over PCIe等。简单说就是借助 PCIe 总线VDM（Vendor Defined Messages）传输 MCTP数据。因其速度远高于MCTP over I2C等，所以更多系统使用此功能。这样BMC能在带外独立访问各 PCIe 设备，收集故障信息、排查问题、升级固件等，不依赖主机的正常运行，提升服务器运维的稳定性和效率。

    还有个功能这里也提一下，就是H2B（Host-to-BMC）。H2B 是 BMC芯片内部的一个硬件事务处理引擎。这个功能非物理引脚，而是通过芯片内部的互连，让主机端可以通过 PCIe 空间访问BMC的内部寄存器或内存区域，将主机端与 BMC 的数据交换能力提升了一个数量级。之前因为安全起见，由BMC控制主机，而H2B实现了主机访问BMC。所以可与 MMBI等协议配合，通过定义状态标志位、互斥锁保护等机制，确保主机与 BMC交互时的有序性。并可在主机加载OS系统前锁定 H2B 的共享内存，仅在接收到主机交互请求时才开启内存访问，交互完成后重新锁定，避免共享内存中的数据被误操作或篡改，提升数据交互的安全性。

   前面都是说PCIe EP接口，在最近的BMC芯片上也逐渐加入了PCIe RC接口。不过我看到PCIe RC用到的场景还不多。能想到的这RC是与主机 CPU 无直接关联的带外管理接口，可构建独立于主机系统的 PCIe 管理拓扑。即便服务器主机系统故障或未启动，BMC 也能通过该 RC 接口对接各类 PCIe 板卡设备，如GPU等，不用借助主机 CPU 中转，实现对硬件的全天候独立管控，提升效率。所以BMC的PCIe RC接口将越来越广泛应用。
