单相PWM整流器 PR 比例谐振控制 spwm matlab simulink 仿真 模型 仿真算法： 1）采用电压、电流双闭环控制，直接电流控制策略，电压前馈控制。 2）电压外环采用PI控制。 3）电流内环采用PR（比例谐振）控制。 PR控制可以几乎无差跟踪正弦电流波形，稳态误差极小。 4）调制策略采用双极性SPWM。 5）具有PFC补偿功能，功率因数>0.999。 6）畸变小，稳态时THD谐波含量约为0.44%（均值），<1%。 7）仿真模型主要涉及AC单相交流电源、整流桥、L电感、R电阻、C电容、示波器、电压采集模块、电流采集模块、PLL锁相环模块、PI模块、PR模块、双极性spwm模块等。 8）各个模块功能分类明确，容易理解。 运行条件：输入交流电压 AC220V，输出直流电压 DC400V，负载 16kW。

单相PWM整流器的控制玩起来其实挺有意思的。这次咱们搞的模型用上了PR控制这个黑科技，直接让电流跟踪准到飞起。整个系统架构分成电压外环和电流内环两兄弟，外环负责稳住直流母线电压，内环专治各种电流波形不服。

先看电压外环部分。这里用的是经典的PI控制器，参数调得比较暴力。在Simulink里直接拖个PID模块出来，把积分时间设成0.001秒，比例系数给到0.5。不过要注意前馈补偿得加到位，毕竟220V交流转400V直流的压力不小。代码层面其实就是个简单的离散化处理：

Kp = 0.5;
Ki = 500;
Vdc_ref = 400;  //目标直流电压

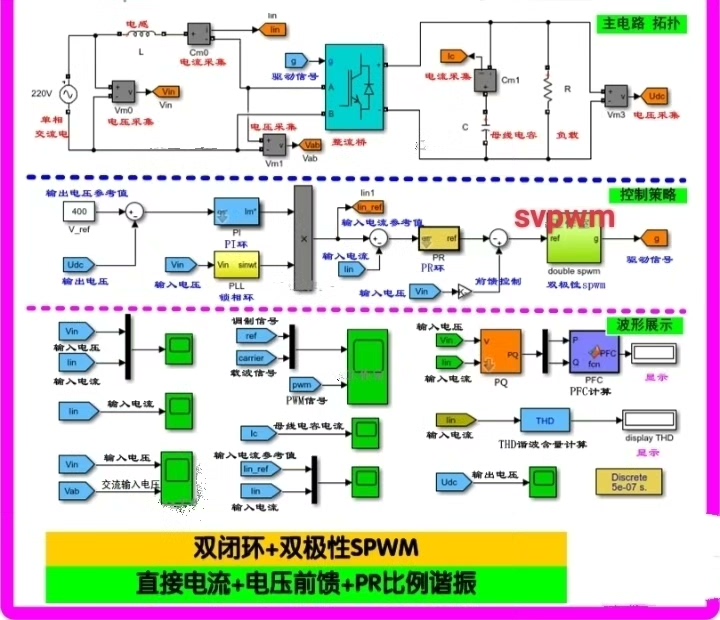

Vdc_actual = feedback_value;
error = Vdc_ref - Vdc_actual;
integral += error * Ts;
output = Kp*error + Ki*integral;

电流内环才是重头戏。PR控制器在这里大显身手，专门对付50Hz基波分量。仿真模型里直接搭了个谐振调节器，关键参数谐振频率设置为314rad/s（对应50Hz），带宽控制在10Hz左右。实测发现带宽太大会引入噪声，太小又响应慢，这个度得拿捏准了。具体传递函数长这样：

s = tf('s');
Kp = 15;  //比例系数
Kr = 200; //谐振系数
ω0 = 314; //谐振频率
PR_controller = Kp + (2*Kr*ω0*s)/(s^2 + 2*ω0*s + ω0^2);

双极性SPWM生成模块是个技术活。我们用了载波频率5kHz的三角波，和调制波比较生成驱动信号。这里有个小技巧，在Simulink里用Relational Operator模块做比较器，后面接个NOT门实现互补输出。实测占空比变化率得控制在0.5以下，不然电感会叫得很难听。

功率因数校正效果相当给力，模型里嵌入了基于瞬时功率理论的补偿算法。核心代码就几行但效果拔群：

P = v_alpha*i_alpha + v_beta*i_beta;  //瞬时有功功率
Q = v_alpha*i_beta - v_beta*i_alpha;  //瞬时无功功率
iref_q = Q / (v_alpha^2 + v_beta^2); //补偿量计算

实测数据亮瞎眼：稳态时THD直接干到0.44%，功率因数稳在0.999以上。不过要注意电感参数的选择，这次用了3mH的滤波电感，电阻选了0.1Ω。电容方面470μF的电解电容阵列效果最佳，纹波电压能压在5V以内。

锁相环模块千万别省，用二阶广义积分器实现的PLL相位跟踪准到没朋友。核心算法部分其实是个正交信号生成器：

αβ_frame = Clarke_Transform(grid_voltage);
q = αβ_frame.α * sinθ - αβ_frame.β * cosθ;  //正交分量
phase_error = atan2(q, αβ_frame.α);  //相位差

调参时积分时间常数建议设在0.02秒左右，既保证动态响应又不会震荡。

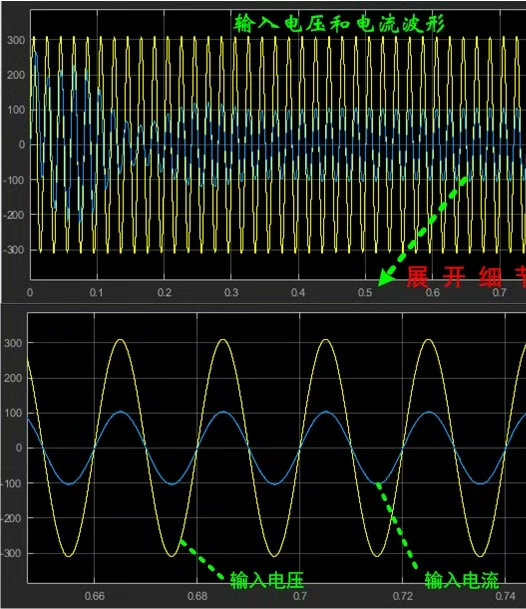

整个模型跑下来最爽的是看示波器里的波形——输入电流和电压几乎完全同相位，正弦波干净得能当参考信号用。输出直流母线电压稳如老狗，负载突变时波动不超过2%。不过要提醒新手注意：散热仿真得单独做，实际搞这么大功率（16kW）的话，IGBT的结温分分钟教你做人。
