在当今集成电路设计日益复杂的背景下，芯片测试已成为确保产品质量的关键环节。随着芯片规模不断扩大，传统扫描测试方法在测试时间、数据量和成本方面面临严峻挑战。而西门子EDA的Tessent Streaming Scan Network（SSN）技术应运而生，以其独特的流式架构正在重新定义高效测试的边界。本文将深入解析SSN技术，重点对比其与传统测试方法的区别，分析优劣得失，并探讨其应用场景。
　　
一、传统扫描测试的痛点与挑战
　　在深入了解SSN之前，我们首先需要理解传统扫描测试面临的核心问题。传统扫描测试方法主要基于引脚多路复用（Pin-MUX）的层次化流程，其工作方式大致如下：先对各个核心进行包装（Wrapping），通过包装链实现核心级扫描测试，最后通过重定向将测试向量适配到芯片顶层。
　　这种方法在面对现代大规模SoC设计时暴露出诸多问题：

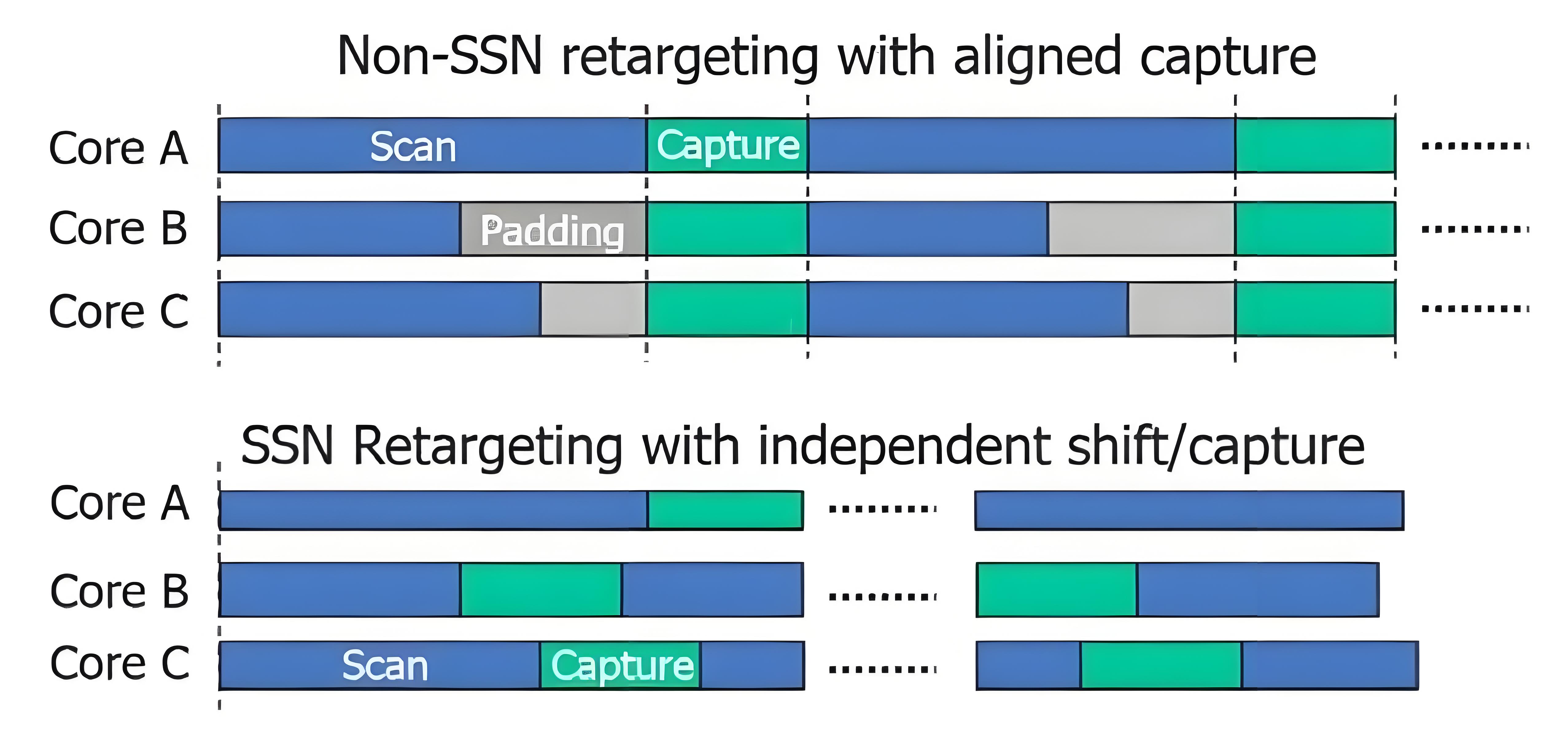

　　测试时间过长：由于测试向量需要串行移入移出，扫描链越长，测试时间呈线性增长。特别是在多核心并行测试时，不同核心的扫描链长度和模式数量不匹配会导致"木桶效应"——测试时间由最长的核心决定，造成带宽浪费。

测试数据量巨大：高覆盖率测试需要大量测试向量，给自动测试设备存储带来巨大压力，直接推高测试成本。
　　DFT实现复杂度高：传统方法需要手动规划顶层扫描链连接，当核心来自不同供应商或采用不同配置时，集成工作极其繁琐。物理设计中的长距离布线还会导致布线拥塞和时序收敛问题。
　　诊断能力有限：故障诊断需要工程师手动解析复杂的扫描链结构，定位效率低下，尤其不适合包含数十甚至上百个核心的现代芯片。
　　
二、SSN技术：重新定义芯片测试范式
　　Tessent SSN是一种基于总线架构的流式扫描网络，彻底改变了测试数据的传输和处理方式。其核心思想是将测试过程从"批处理"模式转变为"流式处理"模式，通过高速串行接口和片上分发网络实现测试数据的高效并行处理。

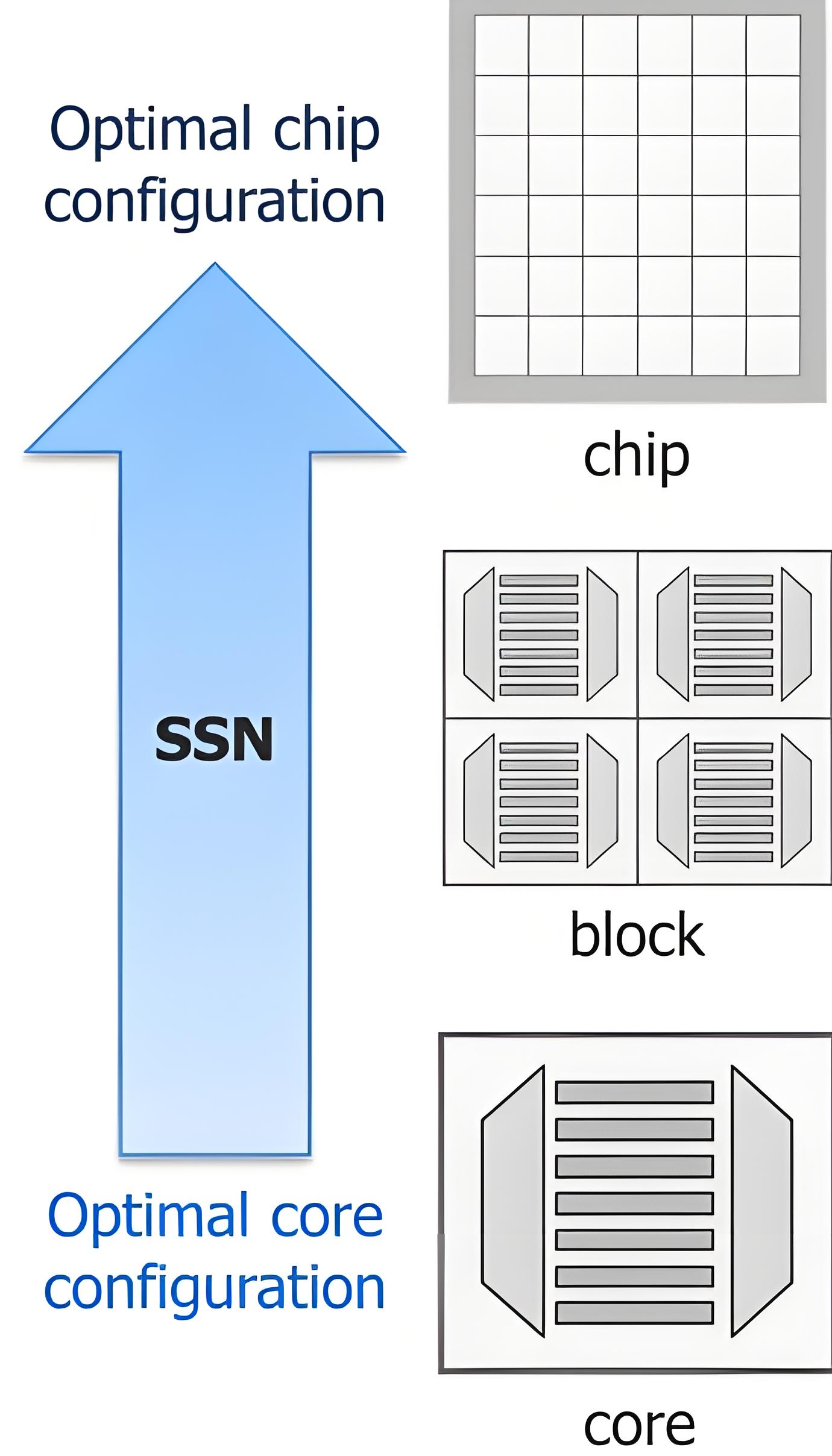

　　SSN架构揭秘
　　SSN的核心架构基于分布式总线网络，每个核心都连接一个流式扫描主机节点，形成高效的数据传输系统：
　　SSN架构包含两个关键接口：IJTAG接口用于传输测试配置数据，并行数据总线接口用于传输扫描数据包。这种设计使得测试配置与测试执行完全分离，大大提高了灵活性。
　　数据包传输机制

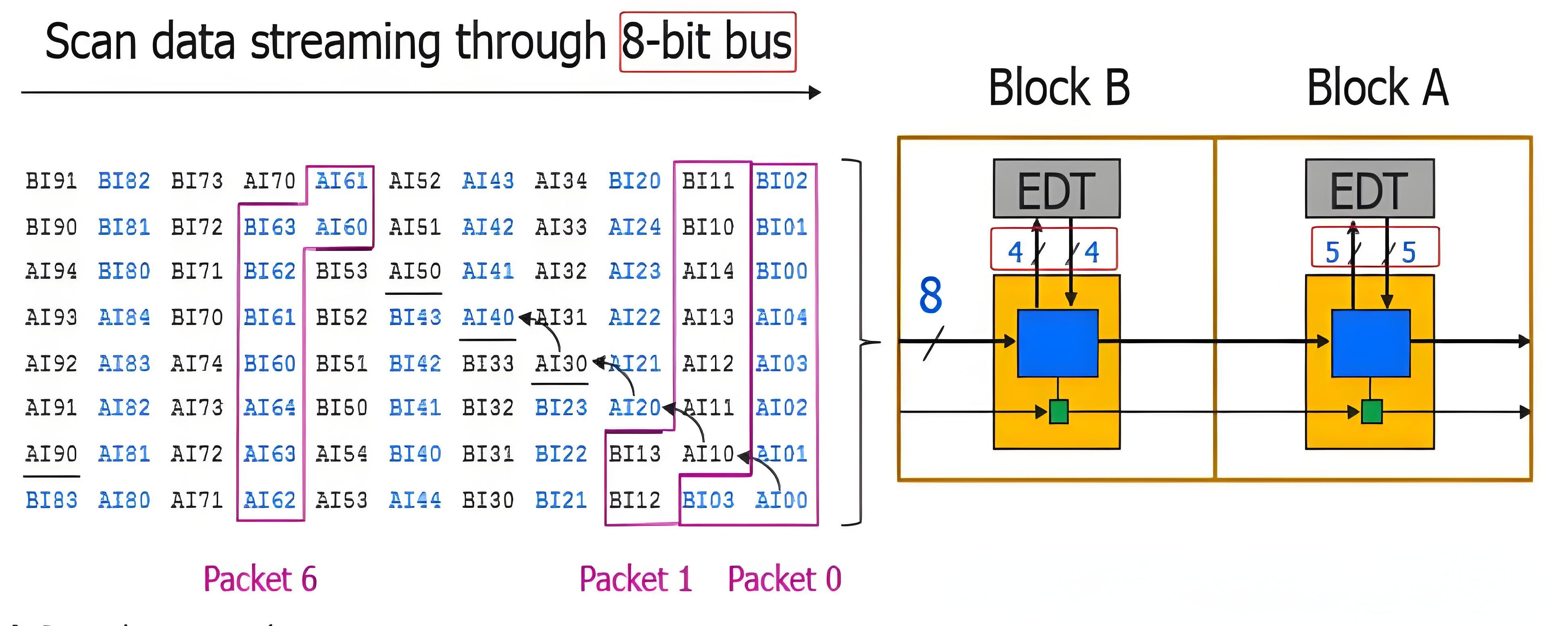

　　SSN最具创新性的特点之一是采用数据包化传输方式。测试数据被打包成特定格式，在总线上流式传输：

每个数据包包含足够的位数，为所有活动SSH节点提供一次扫描移位操作所需的数据。这种机制允许SSN总线宽度与核心通道数完全解耦，即使使用1位宽的总线也能同时测试任意数量的核心。
　　
三、SSN与传统测试的核心区别
　　１．自动化程度与集成复杂度
　　传统方法：扫描链插入虽然自动化，但物理布线和顶层集成需要大量手工工作，特别是当设计包含多个核心时，容易出错且耗时。
　　SSN：工具可根据设计约束自动生成网络拓扑、处理时钟域交叉等复杂问题，工程师只需定义高层目标，大幅降低集成复杂度。

２．测试向量生成与重定向
　　传统方法：需要生成整个芯片的扁平化扫描链向量，核心改动可能导致大量向量失效，需要重新生成。
　　SSN：核心级向量与网络路由解耦，核心改动只需重新生成该核心向量并重定向，向量复用性极高。
　　３．物理实现友好性
　　传统方法：长距离布线占用宝贵资源，造成拥塞，影响时序收敛。

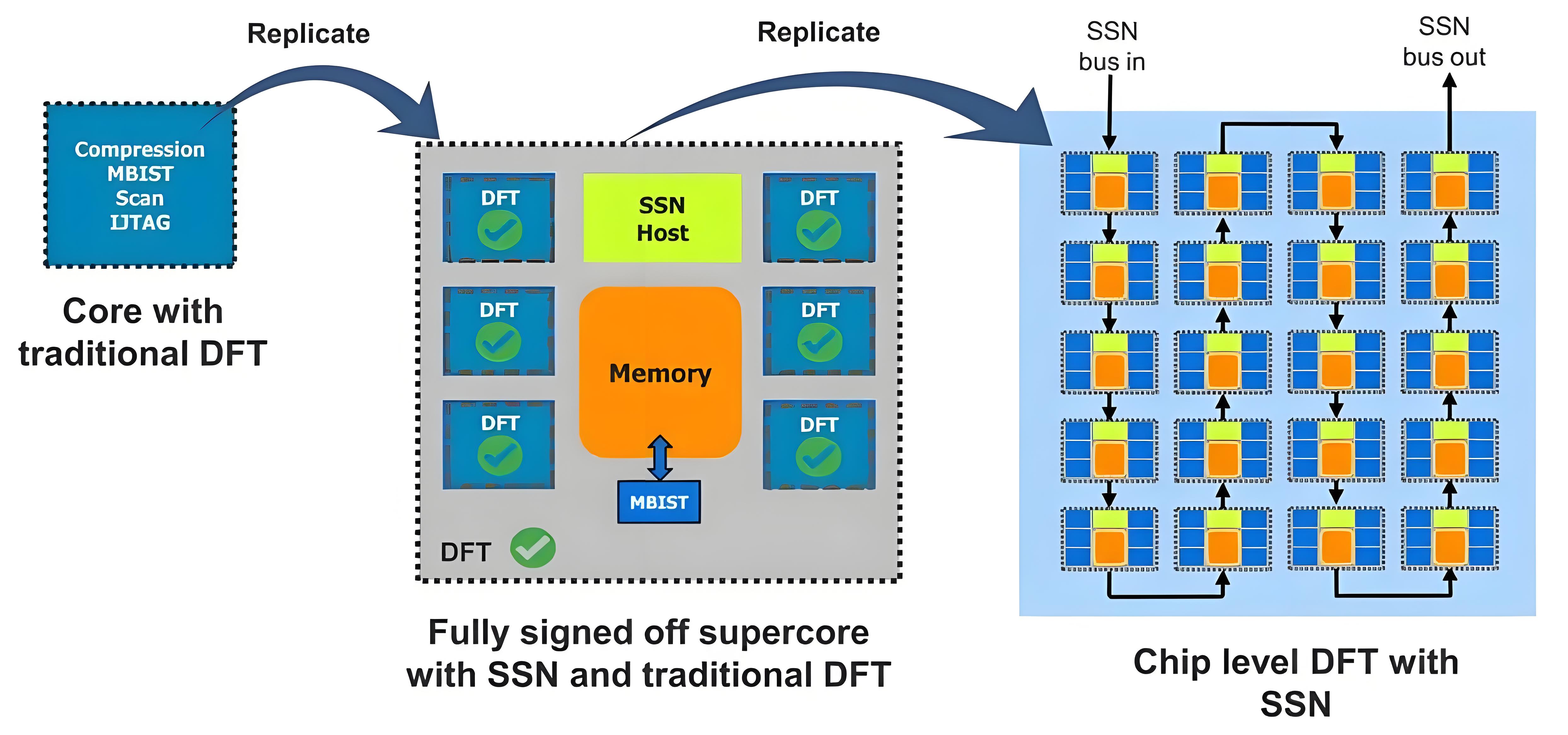

　　SSN：网络结构可完美映射到拼接设计（如Chiplets），通过相邻瓦片间的短连接实现高效路由，最小化布线问题。
　　４．调试与诊断能力
　　传统方法：主要依赖扫描链完整性测试，功能单一，定位困难。
　　SSN：提供完整的调试基础设施，包括连续性测试、环回测试和容错模式，即使部分网络失效也能继续测试。
　　５．带宽管理与测试效率
　　传统方法：测试带宽受限于顶层引脚数，核心通道分配不灵活，容易浪费测试时间。
　　SSN：通过动态带宽管理和时间复用技术，实现测试资源的最优分配，显著提升效率。
　　
四、SSN技术的显著优势
　　根据实际应用数据，SSN相比传统方法展现出多方面优势：
　　测试时间大幅缩短：评估显示，SSN将测试周期缩短了43%，测试数据量减少了43%。
　　实现效率显著提升：SSN的设计和重定向流程执行速度比传统方法快10-20倍。
　　物理设计友好：短距离连接减少布线拥塞，有利于时序收敛。
　　诊断精度提高：自动反向映射机制可精确定位到具体核心和扫描单元。
　　测试韧性增强：幸存模式允许在部分网络故障时继续测试正常部分。
　　
五、SSN的应用场景：大芯片的理想选择
　　SSN技术并非适用于所有芯片设计，其价值在特定场景下最为突出：
　　大规模SoC芯片
　　当芯片包含30个以上核心时，传统方法的规划和工作量呈指数级增长，而SSN的自动化优势得以充分发挥。

AI/GPU类芯片
　　这类芯片通常包含大量相同核心（可达100+），SSN的片上比较功能可高效处理多实例测试，无需额外引脚。
　　先进封装设计
　　对于采用Chiplet等拼接结构的设计，SSN的网络拓扑可完美匹配物理布局，最小化互连问题。
　　高测试覆盖率要求场景
　　需要快速诊断和高故障覆盖率的应用，如汽车电子、航空航天等领域。
　　
六、实际应用案例：英特尔的成功实践以及未来展望
　　英特尔在其芯片设计中评估并应用了SSN技术，与传统的引脚多路复用方案对比显示：
　　测试数据量减少43%
　　测试周期数减少43%
　　设计流程效率提升10-20倍
　　这一案例充分证明了SSN在大规模芯片测试中的实际价值。
　　随着AI芯片、5G通信和自动驾驶技术的快速发展，芯片复杂度将持续攀升。Tessent SSN不仅解决了当前测试挑战，其可扩展架构也为未来更复杂的设计奠定了基础。我们预见，SSN技术将与机器学习、云测试平台深度融合，推动半导体测试向更高度的自动化和智能化发展。
　　
结语
　　Tessent SSN代表了DFT技术的重要进化，通过流式架构彻底改变了传统扫描测试的低效模式。对于面临测试挑战的大规模芯片设计团队来说，SSN提供了真正意义上的"无折衷"解决方案——既降低了实现难度，又优化了测试成本。随着芯片产业向更先进工艺和更复杂架构迈进，SSN有望成为大型SoC测试的标准选择。
