标题：STM32室内环境检测系统

系统总体概述

该系统以STM32单片机为核心，连接多种环境传感器，采集数据并通过本地显示或无线方式上传，实现对温度、湿度、气压、光照、空气质量等关键室内环境参数的实时监控。

其核心架构如下图所示：

text

[传感器阵列]   ->   [STM32 MCU]   ->   [输出与通信单元]   ->   [用户/云平台]
 (数据采集)      (核心处理与控制)      (人机交互与上行)        (数据消费端)

第一部分：硬件系统设计（下位机）

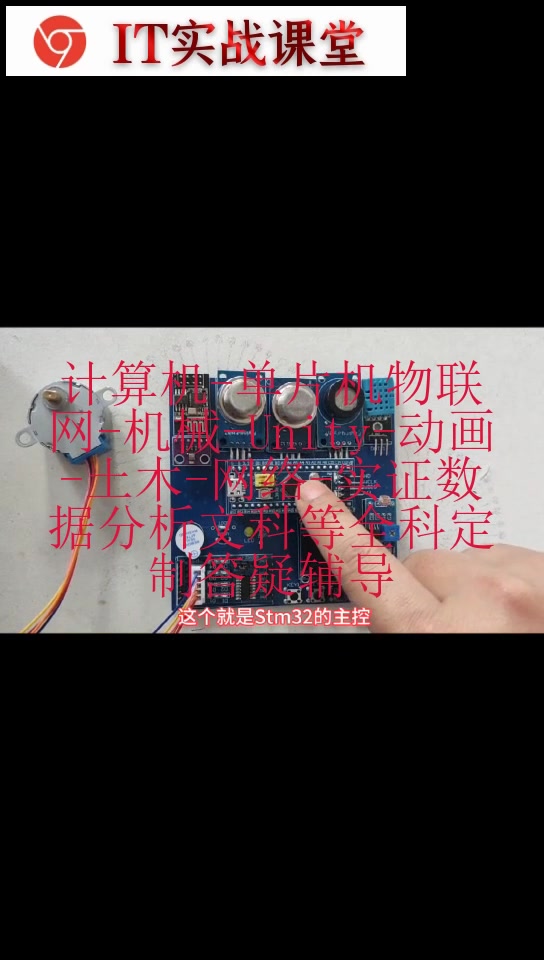

1. 核心控制器 (MCU)

推荐型号：STM32F103C8T6（蓝色战舰版，性价比之王，资源丰富）或 STM32F407VET6（性能更强，如需复杂算法或驱动更高级屏幕）。
核心职责：
- 初始化并读取所有传感器的数据。
- 进行数据滤波、校准、单位转换等预处理。
- 驱动本地显示模块（OLED/LCD）。
- 管理无线通信模块（如ESP8266/ESP01S）的通信逻辑。
- 处理用户输入（按键、旋钮）。

2. 传感器阵列 (感知层)

根据需求选择搭配，通信方式主要是 I2C 和 SPI，简化布线。

温湿度传感器：
- DHT11：低成本，数字接口，但精度较低。
- SHT30/SHT31：I2C接口，精度高，响应快，推荐使用。

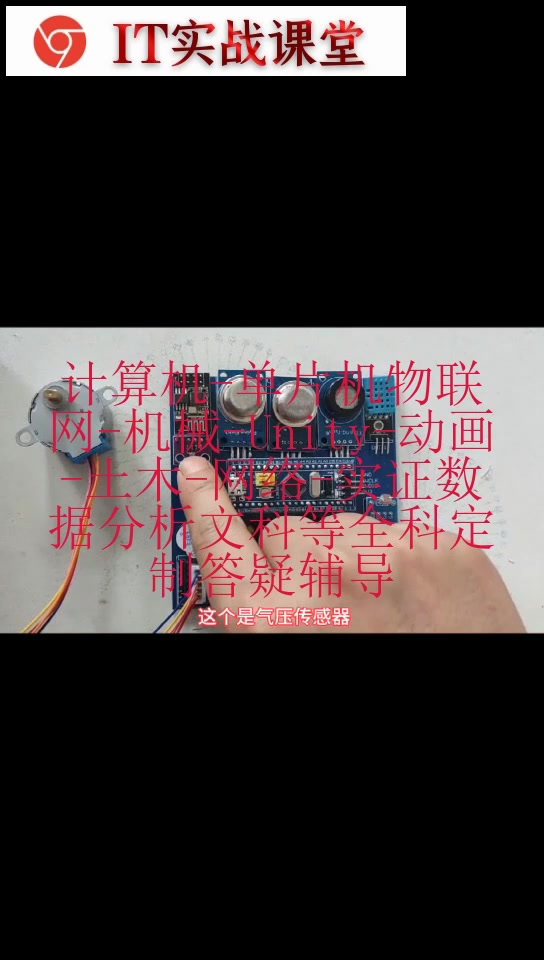

大气压强传感器：
- BMP280 / BME280：I2C/SPI接口，可测气压、温度。BME280额外集成了湿度测量。
环境光传感器：
- BH1750：I2C接口，专用于光照强度测量，分辨率高。

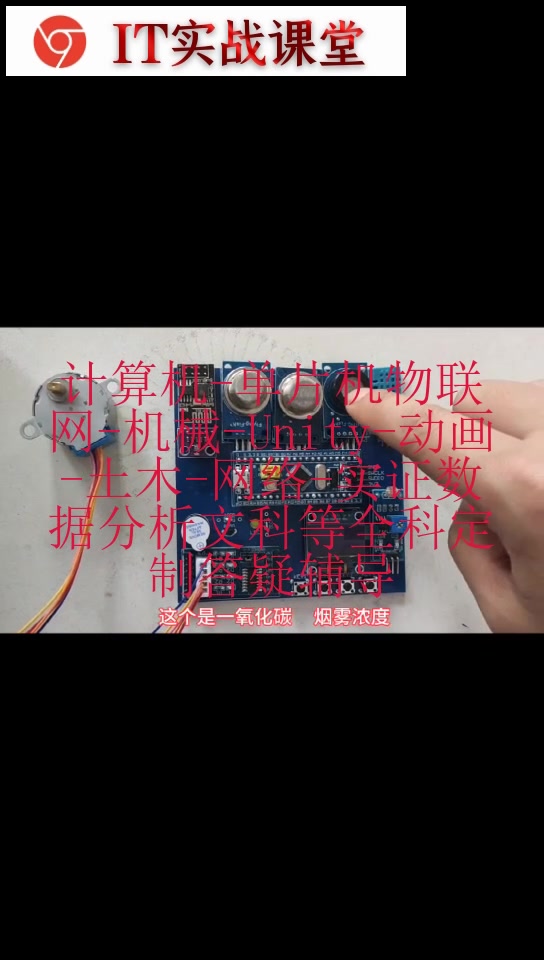

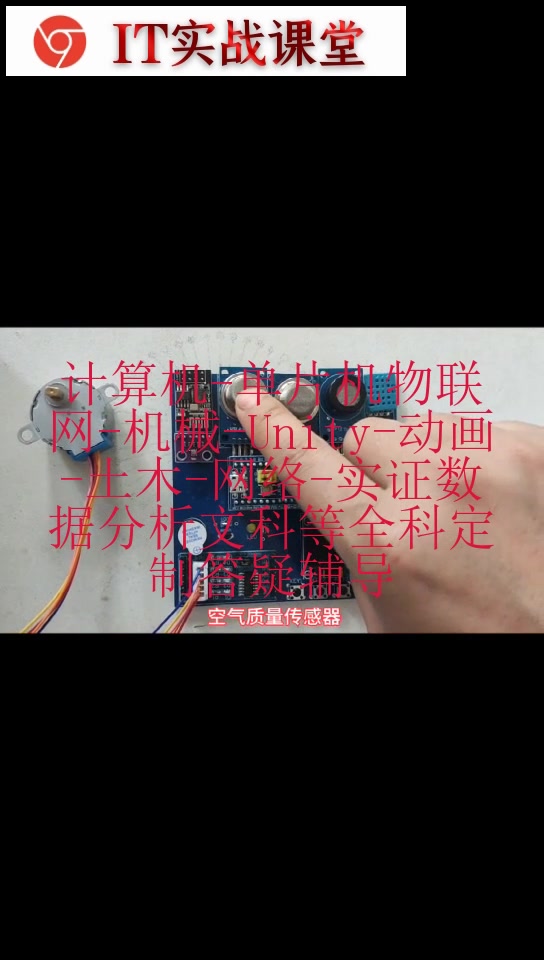

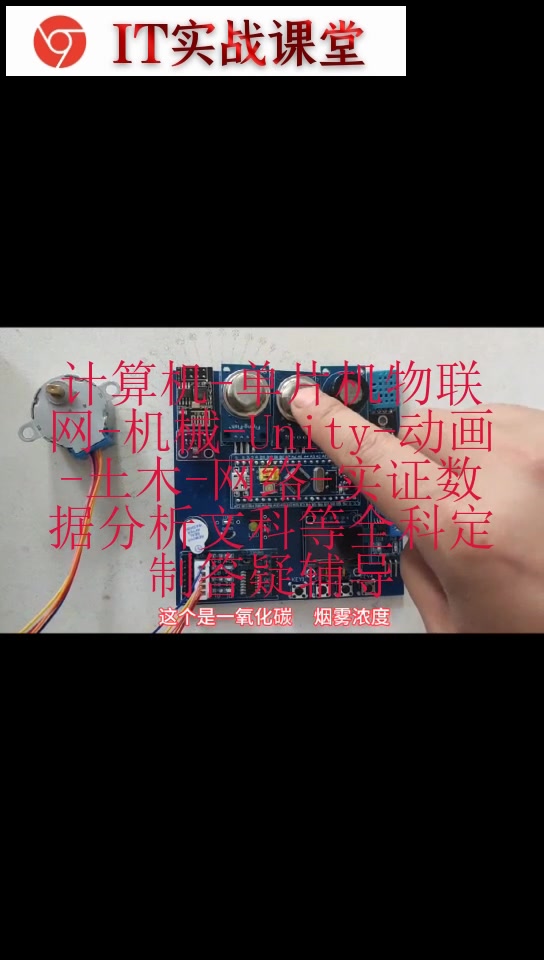

空气质量传感器 (VOC/CO2)：
- SGP30：I2C接口，测量TVOC（总挥发性有机物）和eCO2（等效二氧化碳）。
- CCS811：I2C接口，功能类似。
颗粒物传感器 (PM2.5/PM10)：
- 攀藤PMS5003：UART串口通信，提供精确的颗粒物浓度数据。

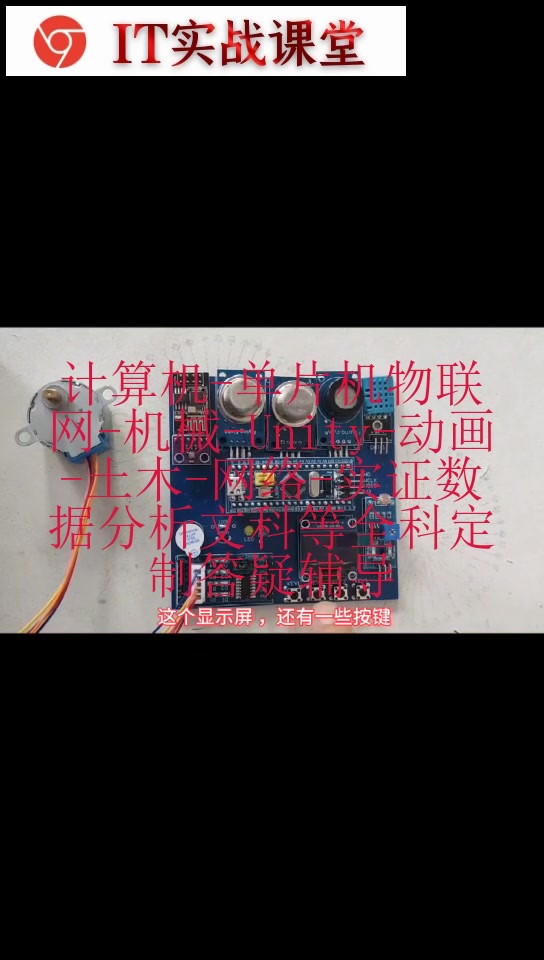

3. 输出与通信单元 (交互与上行)

本地显示：
- 0.96寸OLED显示屏 (I2C)：低功耗，显示效果好，适合显示多行数据。
- LCD1602/LCD2004 (需转I2C模块)：字符型液晶，简单易用。
无线通信 (可选，但建议具备)：

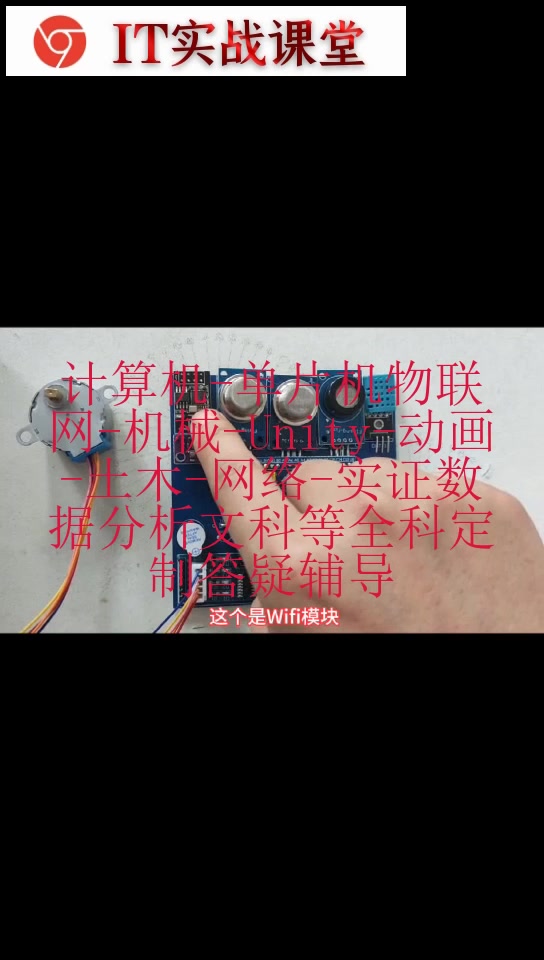

- Wi-Fi模块 (ESP8266/ESP01S)：通过UART与STM32通信，使用AT指令将数据上传到云平台（如阿里云、ThingsBoard、Home Assistant）。
- 蓝牙模块 (HC-05/HC-08)：通过UART连接，可将数据发送到手机APP，实现短距离监控。

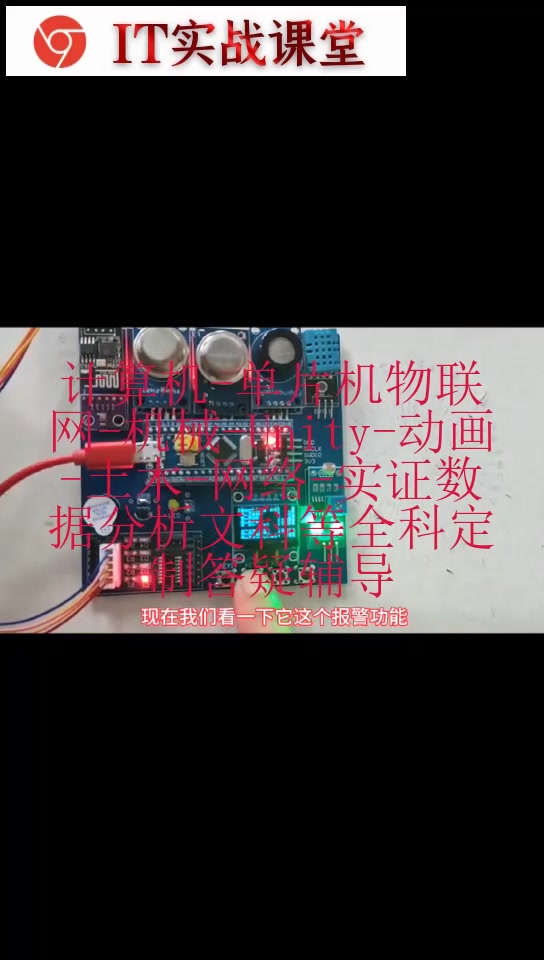

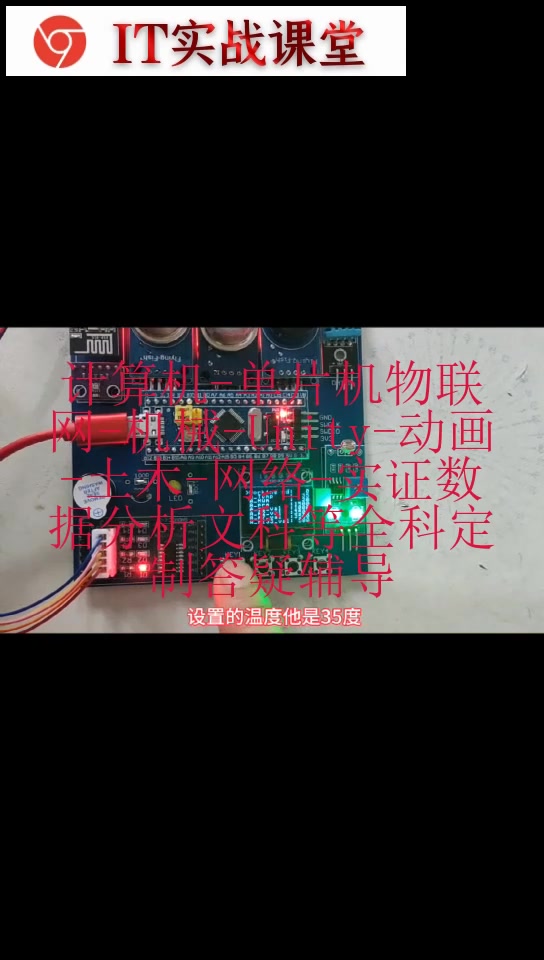

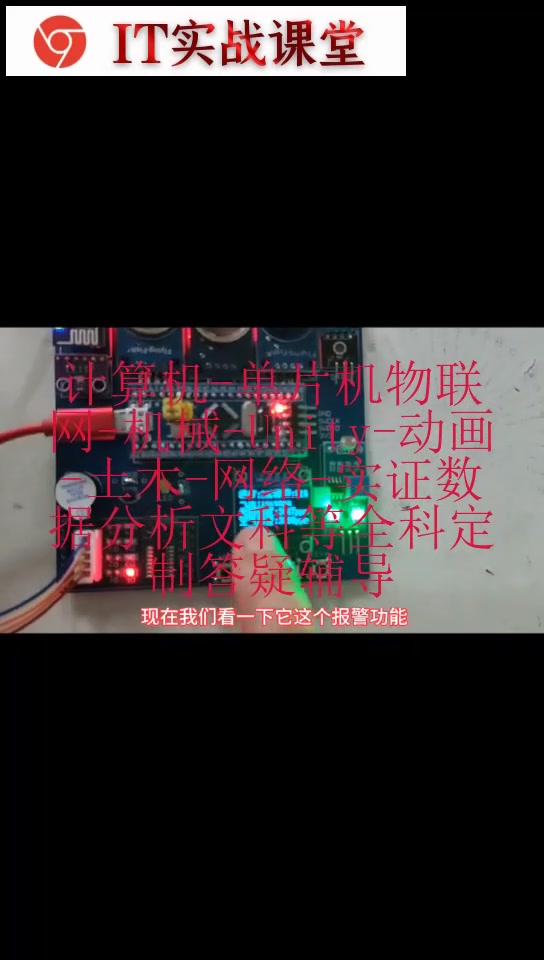

报警提示：
- LED灯：用不同颜色表示环境质量（如绿色优、红色差）。
- 蜂鸣器：当某项参数超标时，发出声音警报。

4. 电源与外围电路

供电：USB供电（5V）或外部电源适配器，经LDO稳压芯片（如AMS1117-3.3）转换为系统工作的3.3V。
用户输入：1-2个按键，用于切换显示页面、设置阈值等。
PCB：建议将核心板（STM32最小系统）与传感器板分开，通过排针连接，便于调试和扩展。

第二部分：软件系统设计（固件程序）

软件设计应采用模块化和分层的思想，保证程序结构清晰，易于维护和扩展。

1. 软件开发环境

IDE：STM32CubeIDE （免费，官方推荐，集成了STM32CubeMX和调试功能）。
开发方式：HAL库（简单易用，开发快）或 LL库（更接近寄存器，效率高）。
第一步：使用STM32CubeMX进行图形化配置：
- 选择MCU型号。
- 配置时钟树（SYSCLK到72MHz for F103）。
- 启用所需外设：I2C1、SPI1、UART1 (连接Wi-Fi模块)、UART2 (调试口)、ADC等。
- 生成初始化代码。

2. 程序主循环逻辑

// 1. 主函数初始化
int main(void) {
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_I2C_Init();
  MX_USART1_UART_Init(); // For WiFi
  MX_USART2_UART_Init(); // For Debug
  OLED_Init();
  Sensors_Init(); // 初始化所有传感器
  WiFi_Init();    // 初始化ESP8266

  // 2. 主循环
  while (1) {
      // 2.1 读取传感器数据 (可加延时防读取过快)
      Temperature = SHT30_ReadTemp();
      Humidity    = SHT30_ReadHumidity();
      Pressure    = BMP280_ReadPressure();
      Light       = BH1750_ReadLight();
      // ... 读取其他传感器

      // 2.2 数据预处理 (滤波，计算)
      Filtered_Temp = LowPass_Filter(Temperature, Old_Temp);

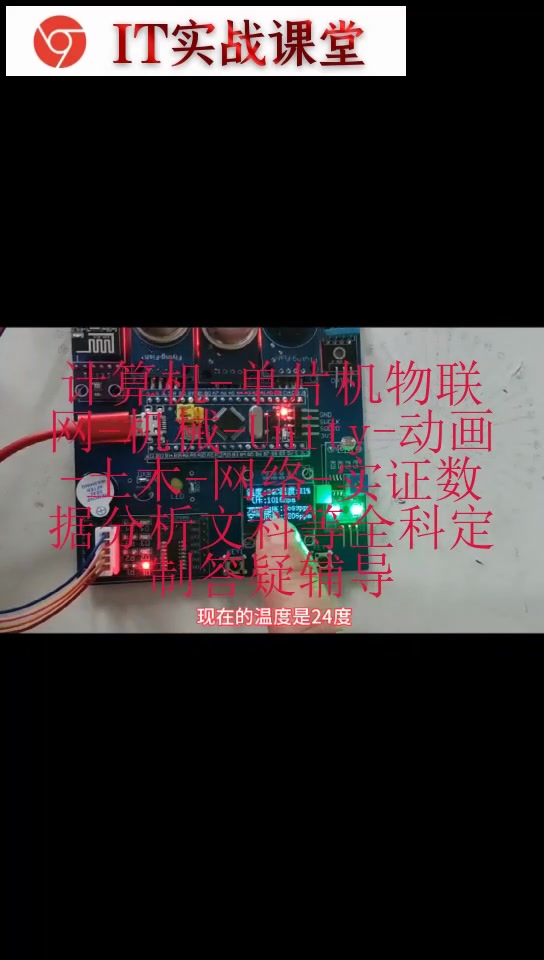

      // 2.3 本地显示更新
      OLED_ShowString(0, 0, "Temp:");
      OLED_ShowNum(40, 0, Filtered_Temp, 2, 16);

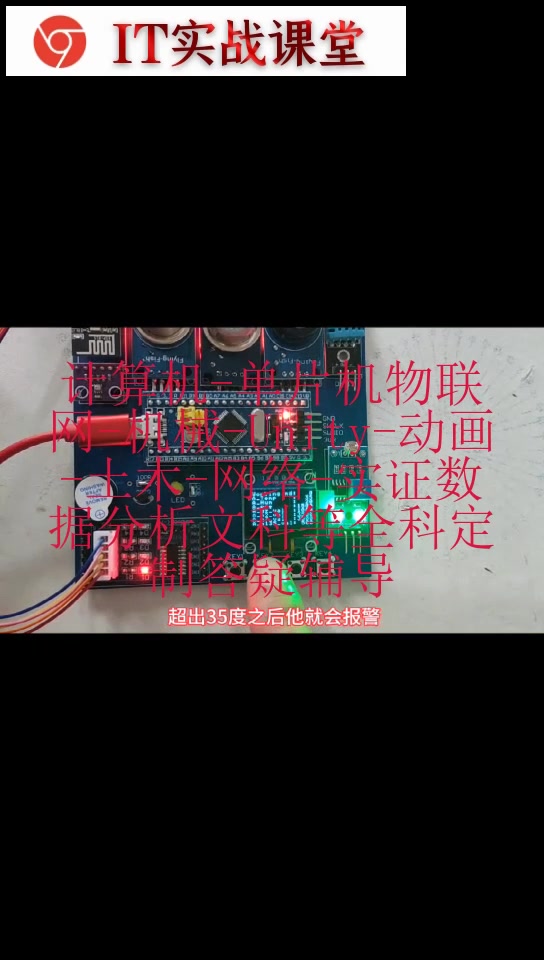

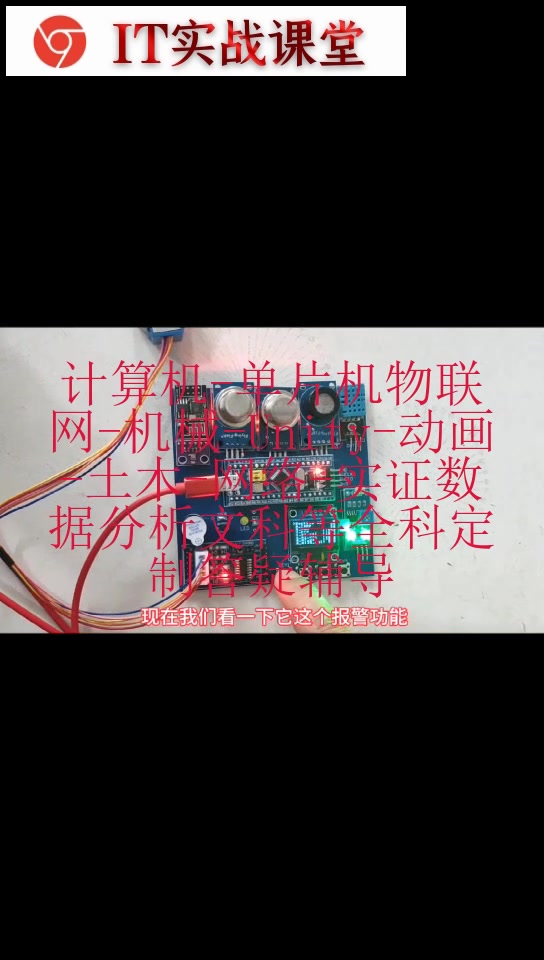

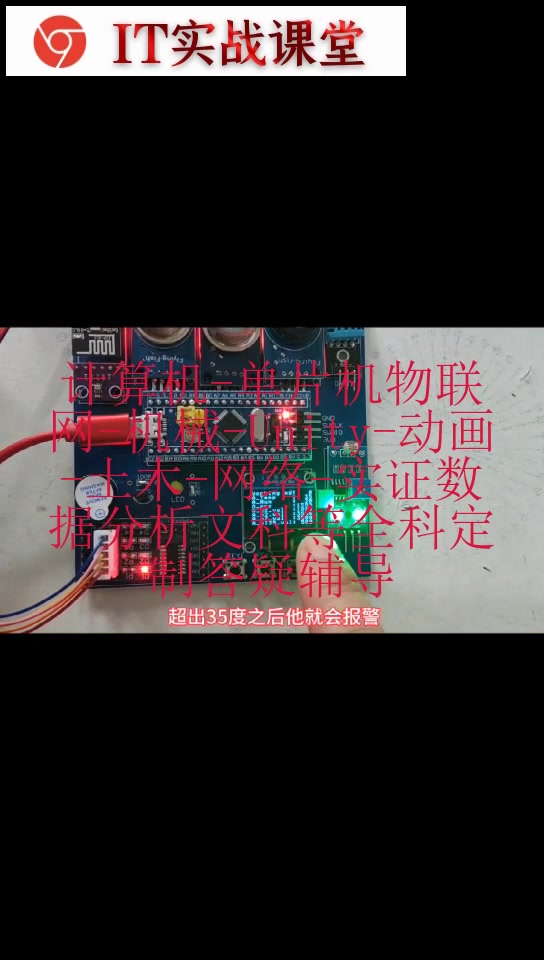

      // 2.4 判断是否报警
      if (Filtered_Temp > Temp_MAX_Threshold) {
          LED_Red_On();
          Buzzer_On();
      }

      // 2.5 无线发送数据 (例如每5秒发送一次)
      if (HAL_GetTick() - sendTime > 5000) {
          sendTime = HAL_GetTick();
          WiFi_SendData(Temp, Humidity, ...); // 通过串口发送AT指令给ESP8266
      }

      // 2.6 处理用户按键
      Key_Scan();

      HAL_Delay(500); // 主循环延时
  }
}

3. 关键驱动模块

sht30.c/.h：SHT30传感器的驱动函数。
bmp280.c/.h：BMP280传感器的驱动函数。
oled.c/.h：OLED显示屏的驱动函数。
esp8266.c/.h：封装AT指令，实现连接Wi-Fi、TCP连接、发送数据等功能。
filter.c/.h：实现软件滤波算法（如均值滤波、一阶低通滤波）。

第三部分：数据上行与展示（可选）

1. 通信协议

MQTT协议：是物联网首选协议，轻量级，发布/订阅模式。ESP8266连接到MQTT Broker（服务器），STM32将数据打包成JSON格式通过ESP8266发布到指定主题（Topic）。
- 示例JSON：{"temp": 26.5, "humi": 45, "light": 300}

2. 云平台/上位机

本地部署：
- Home Assistant：在树莓派或电脑上部署，通过MQTT集成接收数据，可制作非常美观的UI控制面板。
- Node-RED：图形化编程工具，轻松实现数据流处理和简单UI展示。
公有云平台：
- ThingsBoard：开源IoT平台，功能强大，支持设备管理、数据可视化和报警。
- 阿里云IoT平台 / 腾讯云IoT Explorer：提供一站式解决方案，稳定可靠。
