医学图像分割是计算机视觉在医疗领域的重要应用之一，它能够自动识别并分割出医学图像中的特定区域，为疾病诊断和治疗提供重要依据。本文将详细介绍一个基于UNet和特征金字塔网络(FPN)的医学图像分割系统，涵盖数据准备、模型构建、训练流程和结果可视化等完整流程。

系统概述

本系统采用改进的UNet架构，结合特征金字塔网络(FPN)来提升多尺度特征提取能力，适用于各种医学图像分割任务，包括但不限于器官分割、病变区域检测等。

系统提供了完整的数据处理、模型训练和评估流程，支持多类别分割任务。

系统架构详解

1. 数据准备与预处理模块

数据是深度学习模型的基石，良好的数据预处理能够显著提升模型性能。本系统的数据预处理模块位于data_utils.py中，主要包含以下功能：

1.1 数据集类设计

class SegmentationDataset(Dataset):
    def __init__(self, image_dir, mask_dir, transform=None,
                 image_suffix='.jpg', mask_suffix='.png',
                 num_classes=None, label_mapping=None):

数据集类负责加载图像和对应的分割掩码，支持以下特性：

• 灵活的文件夹结构：自动匹配图像文件和对应的掩码文件

• 自动标签映射：当提供类别数量但未提供标签映射时，系统会自动扫描所有掩码文件，收集所有独特的标签值并创建连续的标签映射

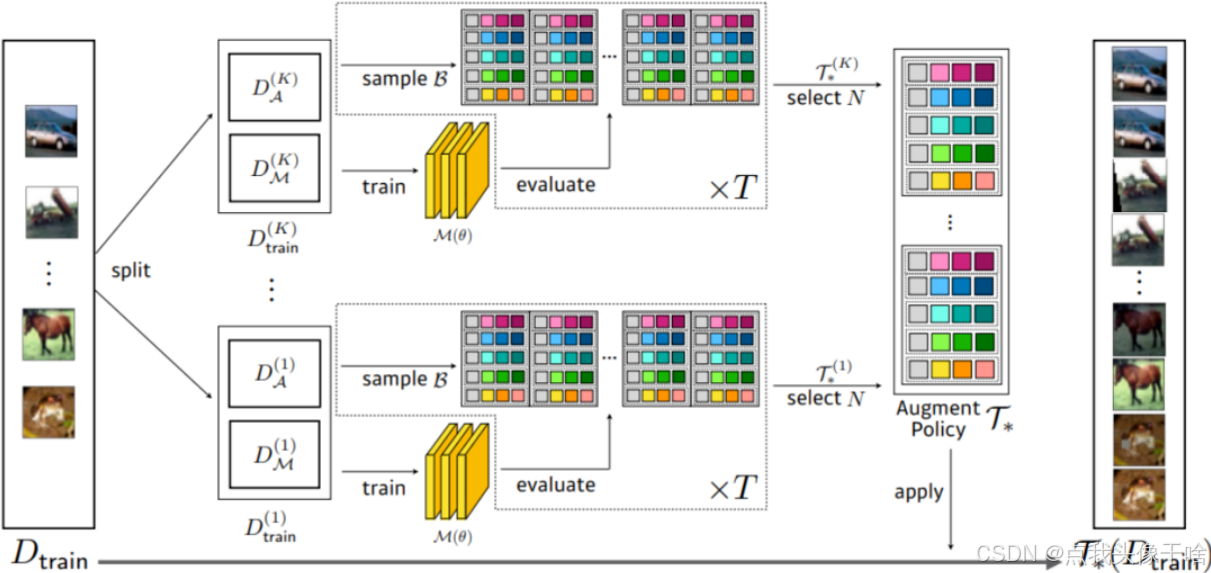

• 数据增强：支持训练时的随机水平翻转和垂直翻转，增加数据多样性

• 图像标准化：使用ImageNet的均值和标准差进行标准化，有助于模型收敛

1.2 数据加载流程

def get_data_loaders(train_dir, val_dir, batch_size=4,
                    image_suffix='.jpg', mask_suffix='.png',
                    num_classes=None, label_mapping=None):

数据加载器创建函数负责：

• 分别处理训练集和验证集：训练集使用数据增强，验证集仅使用基础预处理

• 统一图像尺寸：将所有图像和掩码调整为256×256像素

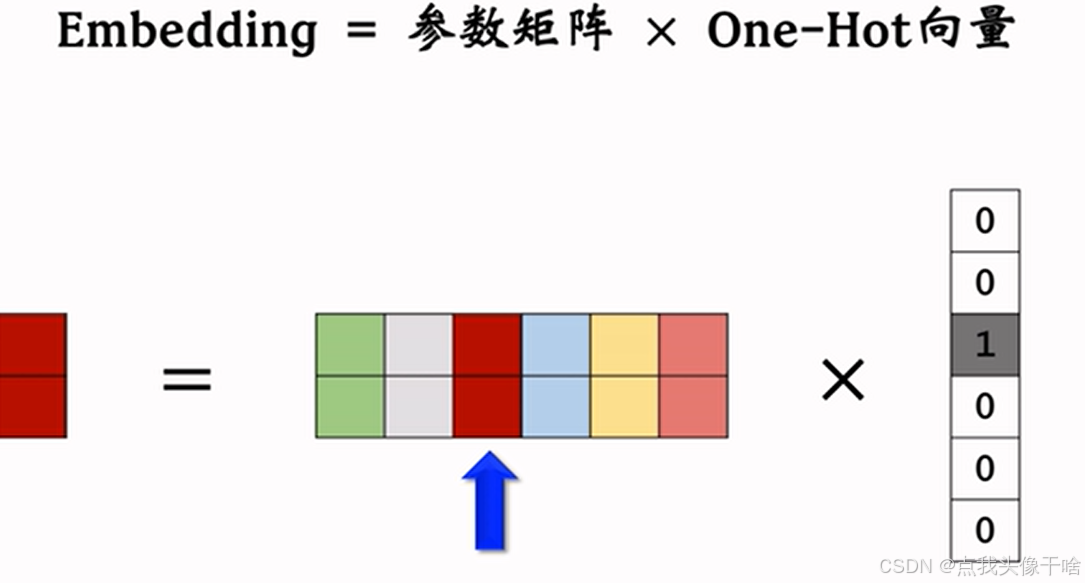

• One-hot编码：对多类别分割任务，将掩码转换为one-hot编码格式

• 批量加载：支持自定义批量大小，优化内存使用和训练效率

2. 模型架构设计

本系统的核心是改进的UNet模型，位于unet.py文件中，结合了传统的UNet结构和特征金字塔网络(FPN)。

2.1 基础构建块：双重卷积模块

class DoubleConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.double_conv = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

双重卷积模块采用两个连续的3×3卷积层，每个卷积层后接批量归一化和ReLU激活函数。这种设计能够增强模型的非线性表示能力，同时保持感受野不变。

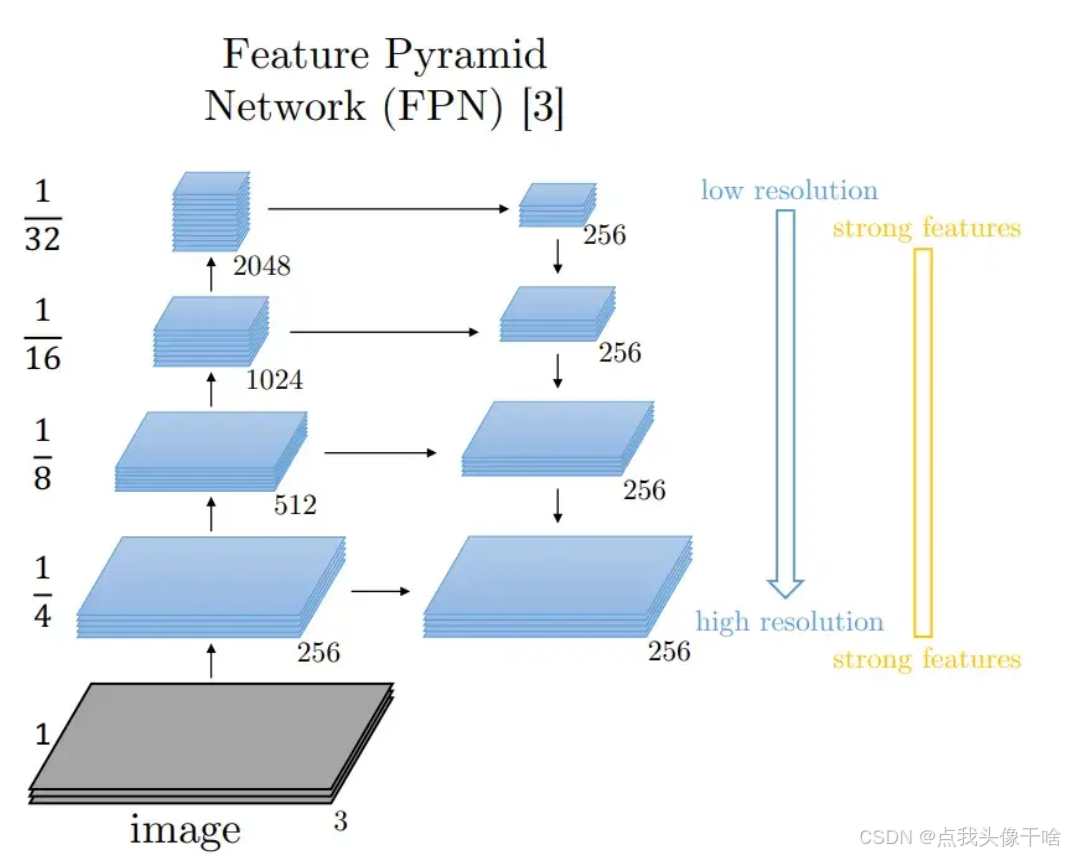

2.2 特征金字塔网络(FPN)

class FPN(nn.Module):
    def __init__(self, channels_list, fpn_channels=256):
        super(FPN, self).__init__()
        self.fpn_channels = fpn_channels

        self.lateral_convs = nn.ModuleList([
            nn.Conv2d(channels, fpn_channels, kernel_size=1)
            for channels in channels_list
        ])

FPN模块的主要作用是从不同尺度的特征图中提取高质量的特征，并通过自上而下的路径和横向连接融合这些特征。这种设计能够：

• 增强多尺度检测能力：同时利用浅层细节信息和深层语义信息

• 改善小目标检测：通过保留高分辨率特征图来提升小目标的检测精度

• 提高特征表示能力：融合不同层次的特征，获得更丰富的语义信息

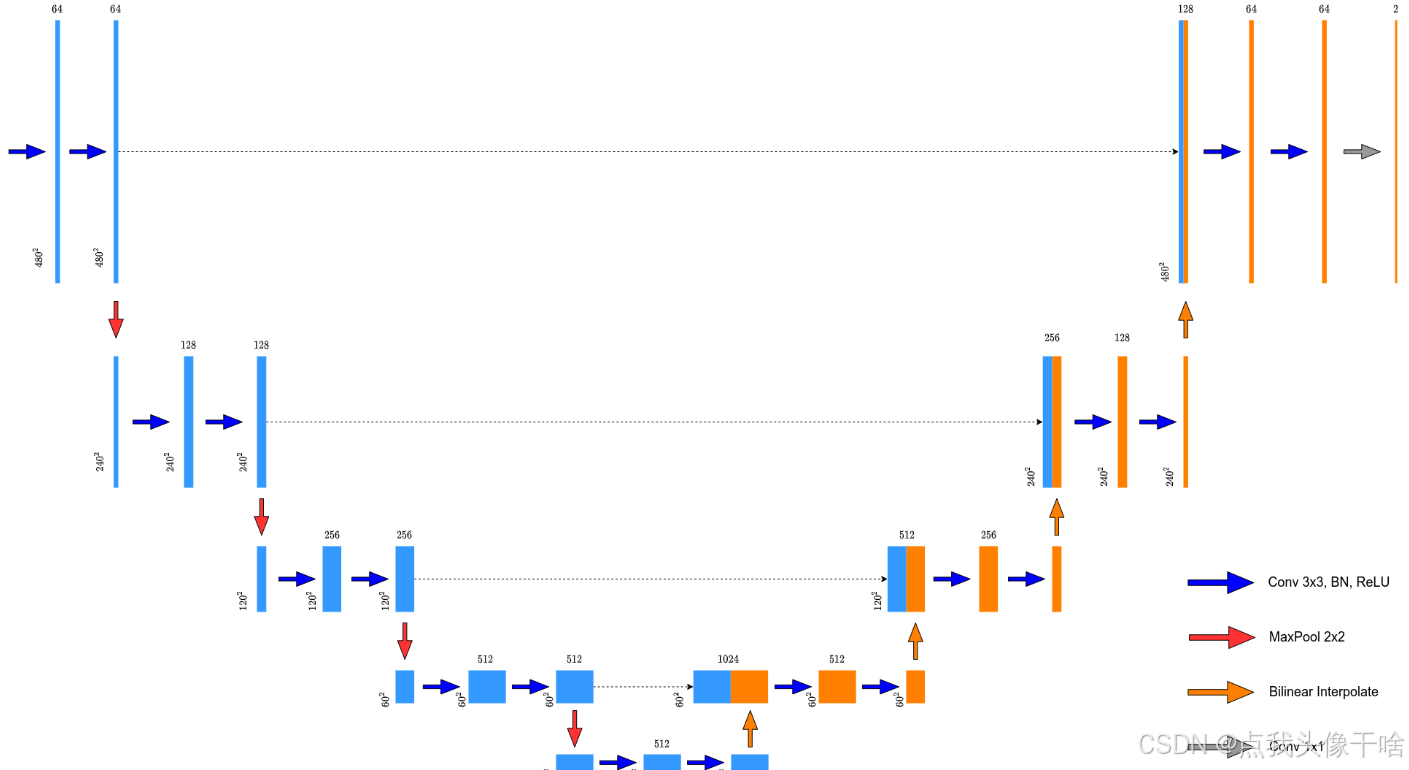

2.3 完整的UNet-FPN架构

class UNetWithFPN(nn.Module):
    def __init__(self, n_channels=3, n_classes=1):
        super(UNetWithFPN, self).__init__()

完整的模型架构包含以下关键组件：

1. 编码器路径（下采样）：

   • 5个下采样阶段，每阶段包含一个最大池化层和双重卷积模块

   • 通道数逐级增加：64→128→256→512→1024

   • 逐步扩大感受野，提取更抽象的特征

2. 特征金字塔网络：

   • 接收编码器各阶段的特征图作为输入

   • 通过横向连接和上采样融合多尺度特征

   • 输出5个不同尺度的增强特征图

3. 解码器路径（上采样）：

   • 4个上采样阶段，每阶段包含转置卷积和双重卷积模块

   • 将FPN输出的特征与对应尺度的上采样特征进行拼接

   • 通道数逐级减少：1024→512→256→128→64

4. 输出层：

   • 使用1×1卷积将最终特征映射到目标类别数

   • 输出与输入图像相同空间尺寸的分割图

3. 训练流程与工具函数

训练相关的工具函数位于train_utils.py中，提供了训练、评估和模型保存等功能。

3.1 评估指标：Dice系数

def dice_coefficient(pred, target):
    smooth = 1e-5
    pred = torch.sigmoid(pred)
    pred = (pred > 0.5).float()
    intersection = (pred * target).sum()
    return (2. * intersection + smooth) / (pred.sum() + target.sum() + smooth)

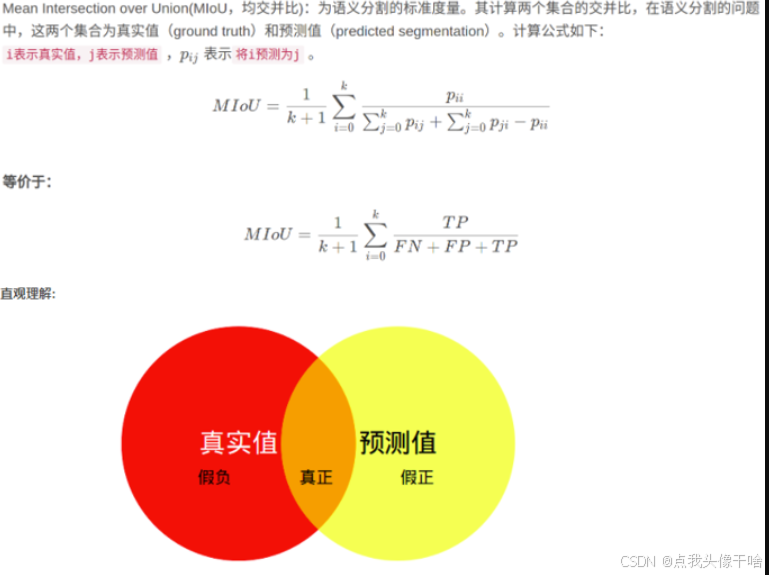

Dice系数是医学图像分割中常用的评估指标，衡量预测结果与真实标签之间的重叠程度。其值范围在0到1之间，值越大表示分割效果越好。

3.2 训练与评估循环

def train_epoch(model, train_loader, criterion, optimizer, device):
def evaluate(model, val_loader, criterion, device):

训练和评估函数实现了标准的前向传播、损失计算、反向传播和参数更新流程，同时计算每个批次的损失和Dice系数。

4. 主训练脚本

主训练脚本train.py整合了所有组件，提供了完整的训练流程。

4.1 命令行参数解析

parser = argparse.ArgumentParser(description='图像分割训练')
parser.add_argument('--data_dir', type=str, default='data', help='数据集根目录路径')
parser.add_argument('--batch_size', type=int, default=2, help='批次大小')
parser.add_argument('--learning_rate', type=float, default=0.001, help='学习率')
# ... 更多参数

支持多种训练参数配置，包括数据路径、批量大小、学习率、训练轮数等，使系统具有高度的灵活性。

4.2 训练流程

训练流程包含以下关键步骤：

1. 设备选择：自动检测并选择可用的GPU或CPU设备

2. 数据加载：根据参数创建训练和验证数据加载器

3. 模型初始化：创建UNet-FPN模型并移至相应设备

4. 损失函数和优化器：根据任务类型（二分类/多分类）选择合适的损失函数

5. 训练循环：

   • 每个epoch进行训练和验证

   • 计算并记录损失和Dice系数

   • 保存最佳模型和训练指标

   • 可视化训练过程

4.3 训练监控与可视化

def plot_metrics(train_loss_history, val_loss_history,
                train_dice_history, val_dice_history, save_dir='checkpoints'):

系统提供实时训练监控功能，包括：

• 损失和指标记录：保存每个epoch的训练和验证损失、Dice系数

• 可视化曲线：生成训练过程中的损失和Dice系数变化曲线

• 最佳模型保存：自动保存验证集上表现最好的模型

• 训练日志：详细记录训练过程中的各项指标

使用指南

1. 数据准备

按照以下结构组织数据：

data/
  train/
    images/
      ...
    masks/
      ...
  val/
    images/
      ...
    masks/
      ...

2. 开始训练

运行以下命令开始训练：

python train.py --data_dir data --batch_size 4 --epochs 100 --num_classes 33

3. 监控训练过程

训练过程中，系统会在checkpoints文件夹中保存：

• 最佳模型.pth：验证集上表现最好的模型

• training_curve.png：训练和验证指标的变化曲线

• 训练指标.txt：详细的训练日志和指标记录

总结

本文详细介绍了一个基于UNet-FPN的医学图像分割系统，从数据预处理、模型架构到训练流程的各个方面。该系统结合了UNet的精确定位能力和FPN的多尺度特征融合优势，提供了完整的训练和评估流程，具有良好的可配置性和实用性。通过本系统，研究人员和开发者可以快速构建和训练高性能的医学图像分割模型，为医疗影像分析提供有力的工具支持。

随着深度学习技术的不断发展，医学图像分割将在精准医疗、辅助诊断等领域发挥越来越重要的作用。本系统作为一个基础框架，可以根据具体任务需求进行进一步优化和扩展，满足不同应用场景的需求。
