一、产品核心定位

LT6911UXE 是龙迅半导体（Lontium Semiconductor）推出的高性能 HDMI2.0 转 MIPI DSI/CSI 转换器，主要面向 VR、智能手机、显示设备等应用场景，具备音视频同步处理能力，支持高带宽、高分辨率传输及数据加密。

二、关键功能特性

（一）HDMI2.0 接收器

1. 兼容性：符合 HDMI2.0b、HDMI1.4、DVI1.0 标准，支持 HDCP2.3/1.4 加密协议及 HDCP 中继器功能；
2. 传输性能：最高数据速率 6Gbps，支持 4K@60Hz 分辨率，兼容 8/10/12 位色深（Deep Color）及静态 HDR；
3. 信号优化：具备自适应接收均衡、TMDS 解扰（降低 EMI/RFI 干扰）功能，支持任意数据通道交换、独立极性反转，且支持 AC 耦合；
4. 辅助功能：集成 EDID 影子存储器、SCDC（状态和控制数据通道），支持 CEC（消费电子控制），DDC/HPD I/O 接口耐受 5V 电压。

（二）单 / 双端口 MIPI DSI/CSI 发射器

1. 兼容性：符合 DCS1.1、D-PHY1.2、DSI1.3、CSI-2 1.3 标准；
2. 端口与通道配置：支持 1/2 个可配置端口，每个端口含 1 路时钟通道 + 1-4 路数据通道，单数据通道速率 80Mbps-2.5Gbps，总带宽最高 20Gbps；
3. 传输模式与格式：
   • DSI 支持突发模式（Burst Mode）和非突发模式，CSI 支持 RGB888/666、YUV422 8/10 位格式；
   • DSI 兼容 16/20/24 位 YCbCr4:2:2、24/30 位 RGB、12 位 YCbCr4:2:0 格式；
   • 支持 3D 显示（双端口同步传输左右眼像素）、每个半帧最大 64 像素重叠，及单端口视频流复制；
4. 信号优化：支持任意通道交换、独立极性反转，可编程发射器摆幅与预加重。

（三）数字音频输出

1. I2S 接口：支持 8 通道音频，采样率 32-192kHz，采样位数 16-24 位；
2. SPDIF 接口：支持 PCM、杜比数字（Dolby Digital）、DTS 数字音频，最高帧速率 192kHz；
3. 兼容性：符合 IEC60958 或 IEC61937 标准。

（四）其他杂项功能

1. 色彩空间转换：支持 RGB↔YUV444↔YUV422 转换；
2. 控制与存储：集成微处理器、嵌入式 SPI 闪存（存储固件与 HDCP 密钥），支持通过 I2C 接口（100/400kHz）更新固件及系统控制，提供 GPIO 接口；
3. 电源与兼容性：I/O 端电源 3.3V，核心电源 1.2V，与 LT6911UXC 引脚兼容，需外接 24MHz 振荡器。

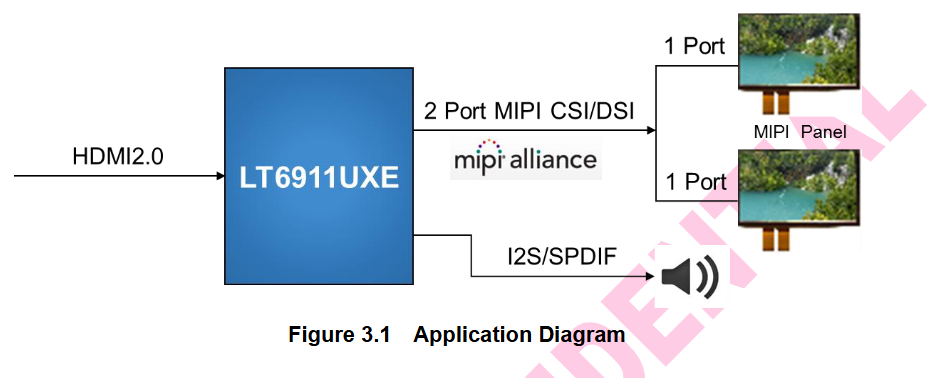

三、产品应用场景

• 移动系统（Mobile System）
• 显示设备（Display）
• 虚拟现实设备（VR）

四、订购信息（单型号）
