ZEMAX基础实例 - 双胶合消色差透镜设计 - 双胶合透镜初始结构

说明

日期：2011年11月18日

点击数：30918

引言

在上一篇文章中我们详细讲解了最简单的光学系统 - 单透镜的完整设计流程，同样它也代表了其它复杂光学系统的设计过程：系统参数输入>>初始结构创建>>优化变量设置>>评价目标函数设置>>优化>>像质分析>>系统改进提高>>再优化

这一系列的设计步骤贯穿于整个系统设计，把握好其中的任何一个环节，对我们以后的设计及提高都有很大帮助。

为了进一步提高初学者的设计水平，增加ZEMAX设计的实用性，我们将逐步深入讲解复杂系统的优化和分析。

本篇文章我们将带领大家一起来设计双胶合消色差透镜，使大家学会如何用ZEMAX替换材料优化色差，找到最佳材料组合。

首先我们需要有详细的设计要求才能开始设计，这里我们给出如下设计要求：

双胶合透镜设计规格：

EPD ：50mm

F/8

10 FFOV

波长：F,d,C

边界限制：最小中心和边厚4mm，最大18mm

材料自选

优化最小RMS Spot Radius，最小色差

从规格参数中我们需要获取系统参数信息：即光束口径大小，视场类型及大小，波长。很明显这些在我们的规格参数中都已经明确给出了，只需按照我们单透镜设计时的步骤输入软件中：

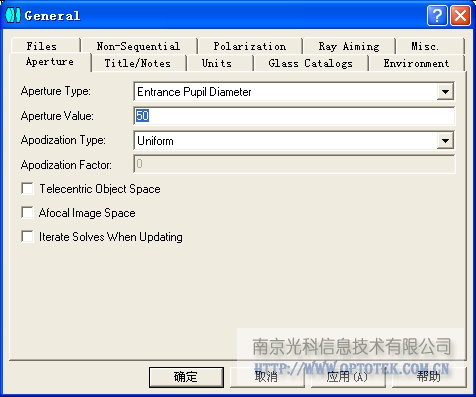

1、点击Gen输入入瞳大小50mm:
