IS18三维重建思路

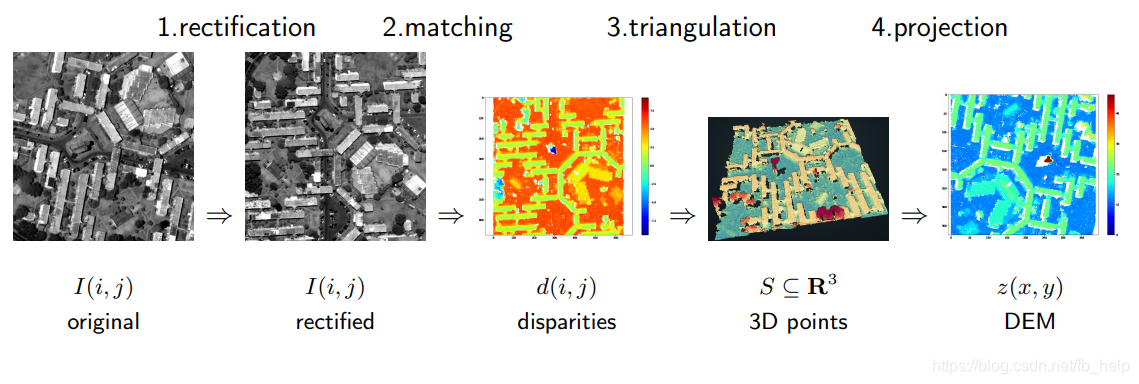

流程：

在这里插入图片描述

关键步骤

一、Epipolar rectification

1.核线是曲线
2.用仿射相机模型近似RPC
估计的仿射相机模型和RPC相差0.05个像素，如果在500m范围内
3.用仿射相机模型估计F矩阵
4.F矩阵分解H’和H对影像对分别变换
5.核线校正后仍存在误差，再估计一个平移参数做校正

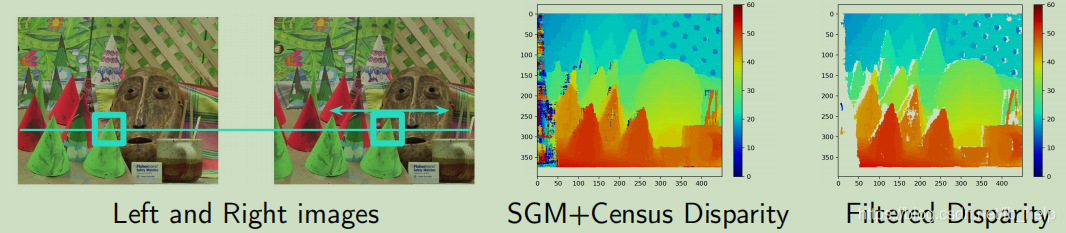

二、立体匹配
SGM等算法估计视差图
在这里插入图片描述

三、三角化

根据估计的投影矩阵P以及视差图获得的对应点进行三角化
该过程是非线性的，使用迭代方法求解

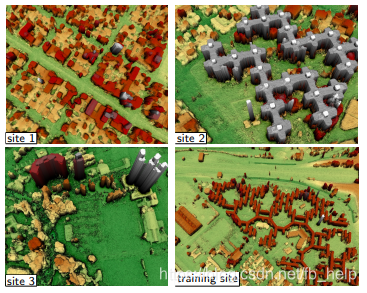

结果

由于是DEM因此房屋看起来很直
在这里插入图片描述
