1. 坐标轴位置的设置

set(gca,'XAxisLocation','top')       %  x轴显示在上方

set(gca,'YAxisLocation','left/right')

set(gca,'ydir','reverse')   %坐标轴翻转

text(1:5,3010*ones(1,5),{'201203','201304','201405','201507','201607'},'HorizontalAlignment','right'...

,'rotation',35,'fontname','calibri','fontwei','bold','fontsize',18)    % 设置x轴显示斜度

set(gca,'DataAspectRatio',[1 1 1]) % 设置相同的x,y轴比例刻度

2. colorbar单位的标注

hbar=colorbar;

ylabel(hbar,'(cm/s)','rotation',0)   % 水平显示

3.在字母上方加横线以及希腊字母的添加方法

text(2,90,['$overline U$ =' num2str(roundn(U_,-2))],'interpreter','latex','fontwei','demi','fontsi',16)

text(2,80,'nu  =10^-^2','fontwei','demi','fontsi',16)

4.调换x、y轴的位置

可以直接plot(y,x)

也可以plot(x,y)之后，view([90 90])

5.title位置的调整

title('y=x','position',[2 3],'fontsi',16)

6.x轴上下进行分别标注(如果有两个变量对应x轴，可以把两个变量分别标注到上下轴)

plot(x,y)

itv_x=2;     %---根据实际情况来定

ax_xtick_low=x(1):itv_x:x(end);

set(gca,'xtick',ax_xtick_low,'xticklabel',num2str(roundn(ax_xtick_low',0)));

itv_x1=roundn((x1(end)-x1(1))/length(ax_xtick_low),-1);         %---保留有效位数视情况而定

ax_xtick_up=x1(1):itv_x1:x1(end);

xtick_loc=get(gca,'xtick');

text(xtick_loc-5,80*ones(1,length(xtick_loc)),num2str(roundn(ax_xtick_up',-1)),'fontwei','demi','fontsi',14)

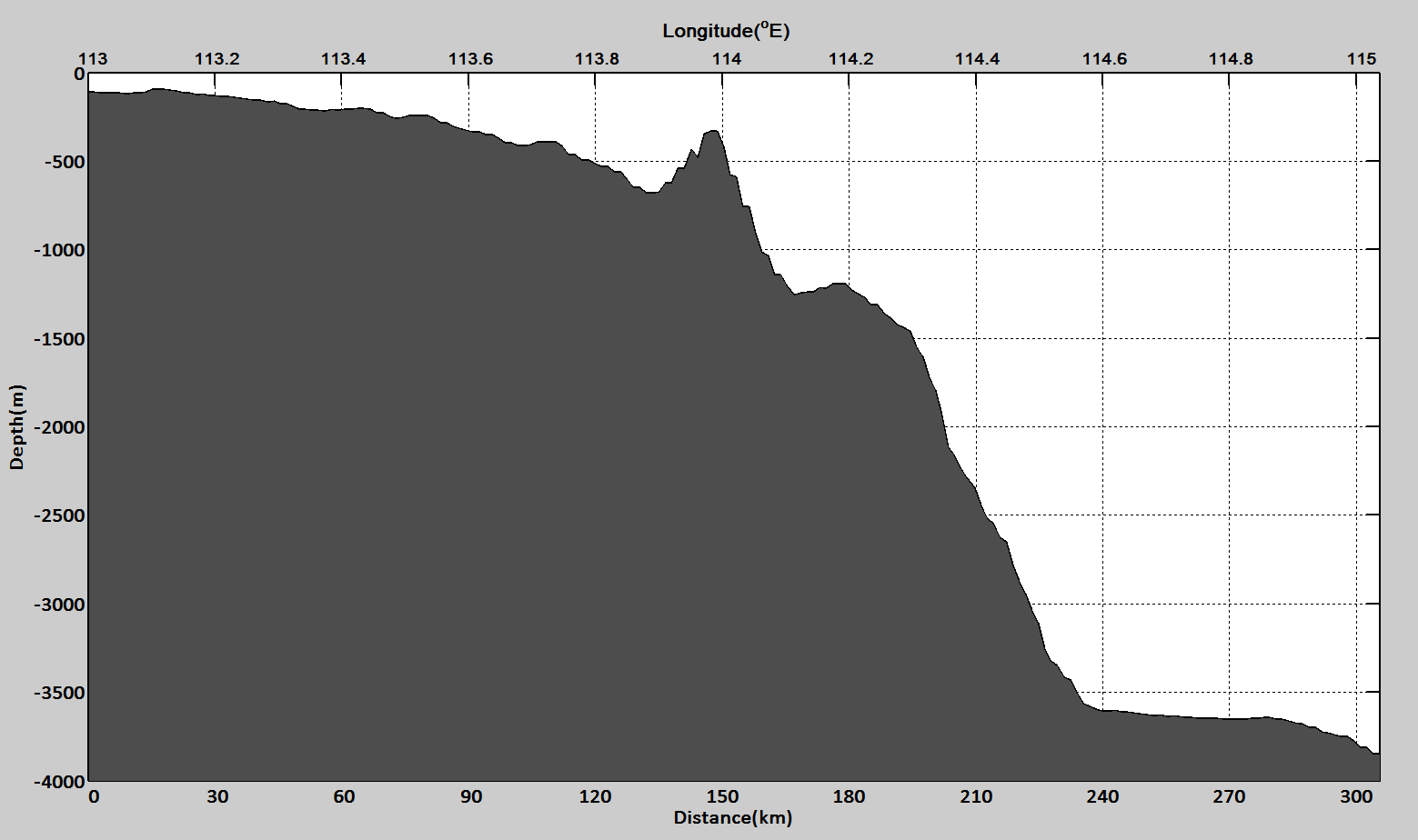

效果如下图：

7.如何将x轴和y轴对调

view(-90,90)

8.坐标轴ticklength的设置

set(gca,'xticklabel',sprintf('%03.4f|',get(gca,'xtick')));%style 3  有效位数

set(gca,'xminortick','on');%style 5 小刻度打开

set(gca,'ticklength',[0.05 0.025]);%style 6  刻度长度

set(gca,'tickdir','out');%style 7  刻度放到外围

9.坐标轴属性设置

h1=axes('position',[0.7 0.11 0.1 0.815]);    % 设置坐标轴显示位置

set(h1,'color','none')                    %设置坐标轴背景色为透明色

set(gca,'xaxislocation','top','box','on')    %设置x轴在上部显示

set(gca,'ycolor','none')            %设置y轴颜色为透明色
