课程设计

平台：matlab GUIDE

功能实现：波形绘图演示

目的：

1.熟悉matlab基本的代码编写能力；
2.学会利用matlab GUI设计图形交互界面，方便使用者操作；

演示：

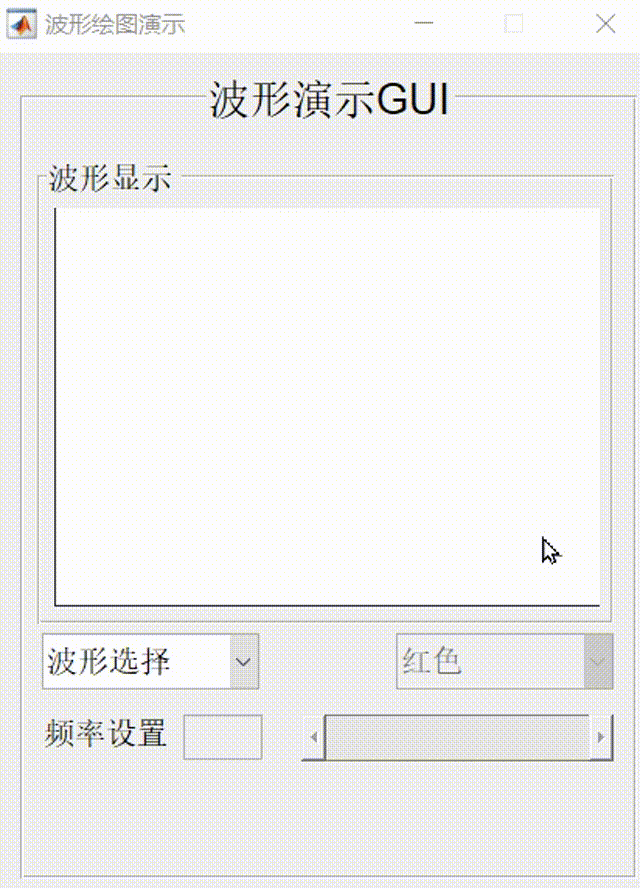

示例1：在界面上演示正弦波、三角波、方波三种基本波形的绘图，可调整波形的颜色、波形的频率。

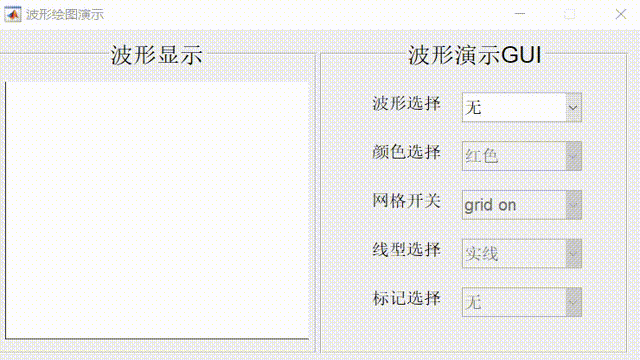

示例2：在界面上演示正弦波、三角波、方波三种基本波形的绘图，可调整波形的颜色、线型、标记，调整坐标区网格的显示。

代码示例：

波形选择下拉框的回调函数：

global shape color_flag
color_group={'r','g','k','b'};
shape=get(handles.popupmenu1,'value');
switch shape
    case 1
        axes(handles.axes1);
        cla reset;
        set(handles.edit1,'string','');
    case 2
        t=0:0.01:20;
        y=sin(t);
        axes(handles.axes1);
        handles.h1=plot(t,y,color_group{color_flag});
        set(handles.edit1,'string','1');
    case 3
        t=0:0.01:20;
        y=sawtooth(t,0.5);
        axes(handles.axes1);
        handles.h1=plot(t,y,color_group{color_flag});
        set(handles.edit1,'string','1');
    case 4
        t=0:0.01:20;
        y=square(t,50);
        axes(handles.axes1);
        handles.h1=plot(t,y,color_group{color_flag});
        set(handles.edit1,'string','1');
end
set(handles.axes1,'xtick',[],'ytick',[])
set(handles.popupmenu2,'enable','on');
set(handles.slider1,'enable','on');
set(handles.slider1,'value',1);
guidata(hObject,handles);
