1.均匀线阵方向图

%8阵元均匀线阵方向图，来波方向为0度

clc;

clear all;

close all;

imag=sqrt(-1);

element_num=8;%阵元数为8

d_lamda=1/2;%阵元间距d与波长lamda的关系

theta=linspace(-pi/2,pi/2,200);

theta0=45/180*pi;%来波方向(我觉得应该是天线阵的指向)

%theta0=0;%来波方向

w=exp(imag*2*pi*d_lamda*sin(theta0)*[0:element_num-1]');

for j=1:length(theta) %(我认为是入射角度，即来波方向,计算阵列流形矩阵A) a=exp(imag*2*pi*d_lamda*sin(theta(j))*[0:element_num-1]');

p(j)=w'*a; %(matlab中的'默认为共轭转置，如果要计算转置为w.'*a)

end

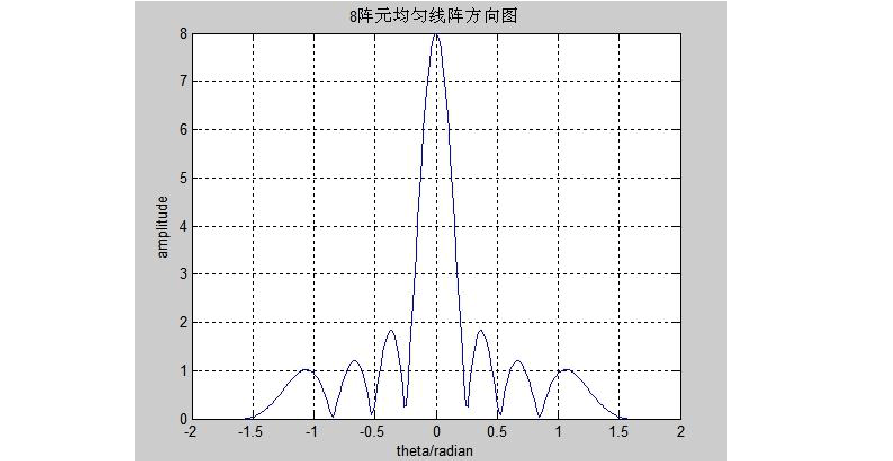

figure;

plot(theta,abs(p)),grid on

xlabel('theta/radian')

ylabel('amplitude')

title('8阵元均匀线阵方向图')

见张小飞的书《阵列信号处理的理论和应用2.3.4节阵列的方向图》
