1、引言

本文将详细介绍如何使用使用 Python语言以及seaborn 和 matplotlib 库来创建多子图散点图。

成品效果



本期内容『数据+代码』已上传百度网盘。有需要的朋友可以关注公众号【小Z的科研日常】，后台回复关键词[散点图]获取。

2、数据读取及处理

我们采用印度中央污染控制局环境空气质量数据进行演示。数据提供了7个城市在2015年至2020年期间的环境空气质量数据，包括了PM2.5、PM10、NO2、CO、SO2、O3、苯、甲苯、二甲苯等多种指标。数据集包含了一些缺失值，需要进行处理。

在数据处理方面，我们首先使用了自定义的函数missing_values_table()来查看每列缺失值的数量和比例，并删除了缺失值过多的列。

city_day = pd.read_csv('city_day.csv')
def missing_values_table(df):
        # 缺失值总数
        mis_val = df.isnull().sum()

        # 缺失值的百分比
        mis_val_percent = 100 * df.isnull().sum() / len(df)

        # 将结果制作成表格
        mis_val_table = pd.concat([mis_val, mis_val_percent], axis=1)

        # 重命名各列
        mis_val_table_ren_columns = mis_val_table.rename(
        columns = {0 : '缺失值总数', 1 : '缺失值比例'})

        # 按缺失百分比降序排列表格
        mis_val_table_ren_columns = mis_val_table_ren_columns[
            mis_val_table_ren_columns.iloc[:,1] != 0].sort_values(
        '缺失值比例', ascending=False).round(1)

        # 打印一些汇总信息
        print ("数据集共有 " + str(df.shape[1]) + " 列.\n"
            "共有 " + str(mis_val_table_ren_columns.shape[0]) +
              " 列数据含有缺失值.")

        # 返回缺失信息的数据
        return mis_val_table_ren_columns
missing_values= missing_values_table(city_day)
missing_values.style.background_gradient(cmap='Reds')

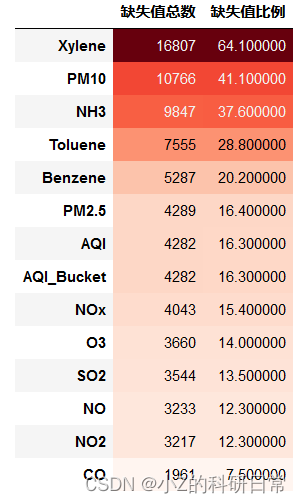

缺失值详情如下表所示：



接着，我们将日期从字符串类型转换为时间类型，以便于后续的时间序列分析。同时，为了更好地观察数据，我们还定义了两个指标：

• BTX：苯、甲苯和二甲苯三种挥发性有机物的总量
• Particulate_Matter：PM2.5和PM10两种颗粒物的总量

# 日期改为时间类型
city_day['Date'] = pd.to_datetime(city_day['Date'])
city_day['BTX'] = city_day['Benzene']+city_day['Toluene']+city_day['Xylene']
city_day.drop(['Benzene','Toluene','Xylene'],axis=1);

3、数据可视化

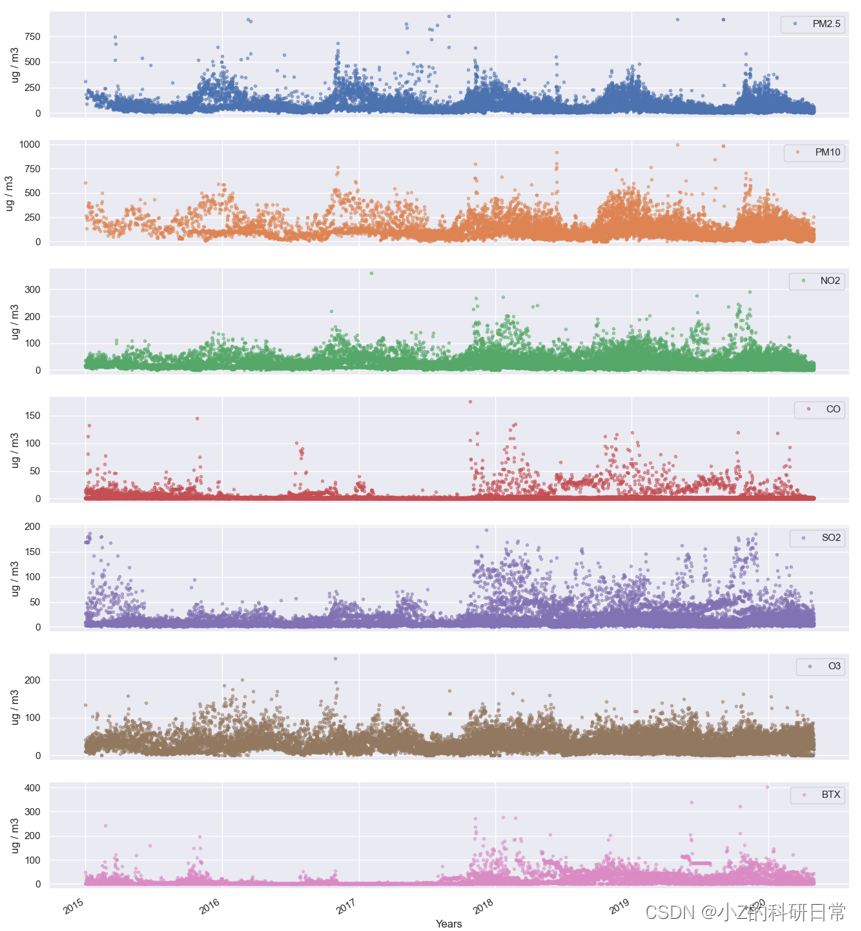

本实验根据处理后的数据，选用['PM2.5','PM10','NO2','CO','SO2','O3','BTX']七个特征进行可视化。根据可视化图标，可观察不同特征随时间变化趋势等信息。

pollutants = ['PM2.5','PM10','NO2', 'CO', 'SO2','O3', 'BTX']
sns.set()
# city_day.set_index('Date',inplace=True)
axes = city_day[pollutants].plot(marker='.', alpha=0.5, linestyle='None', figsize=(16, 20), subplots=True)
for ax in axes:
    ax.set_xlabel('Years')
    ax.set_ylabel('ug / m3'
